四相五线步进电机2020BYJ-100H结构设计

在小型自动化执行机构的选型与结构适配过程中，2020BYJ-100H这类四相五线减速步进电机是极为常见的动力元件，其应用场景覆盖了智能家电风向调节、安防云台转动、小型阀门开度控制、办公设备走纸机构、智能卫浴出水换向等诸多需要精准角度控制的低负载场合。不同于大功率开环步进电机，这类微小型减速步进的输出扭矩经过内置齿轮组减速后得到放大，能够在极小的安装空间内提供足够的静力矩维持负载位置，不需要额外的制动结构，对于成本敏感、安装空间受限的消费类电子与小型工业控制场景来说，适配性极强。

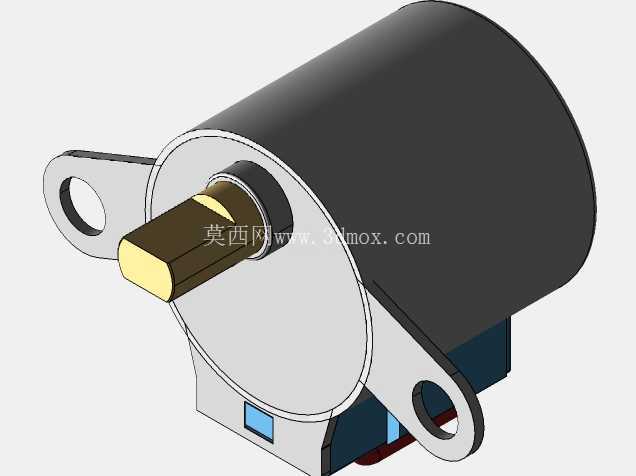

从产品功能特性来看，该款电机采用四相五线的接线逻辑，公共端与四相绕组独立引出，支持四相八拍的驱动方式，步距角经过减速箱折算后可以达到极小的角度分辨率，能够实现精准的位置开环控制，不需要额外加装位置反馈传感器即可完成定点角度的转动动作，大幅降低了整套执行机构的硬件成本。电机输出轴采用扁位结构设计，与配套的传动摇臂或者负载连接件装配时，能够有效避免周向打滑，保证扭矩传递的可靠性，轴伸长度经过适配优化，既满足常规连接件的装配深度要求，也不会因为轴伸过长导致运行过程中出现径向跳动超差的问题。

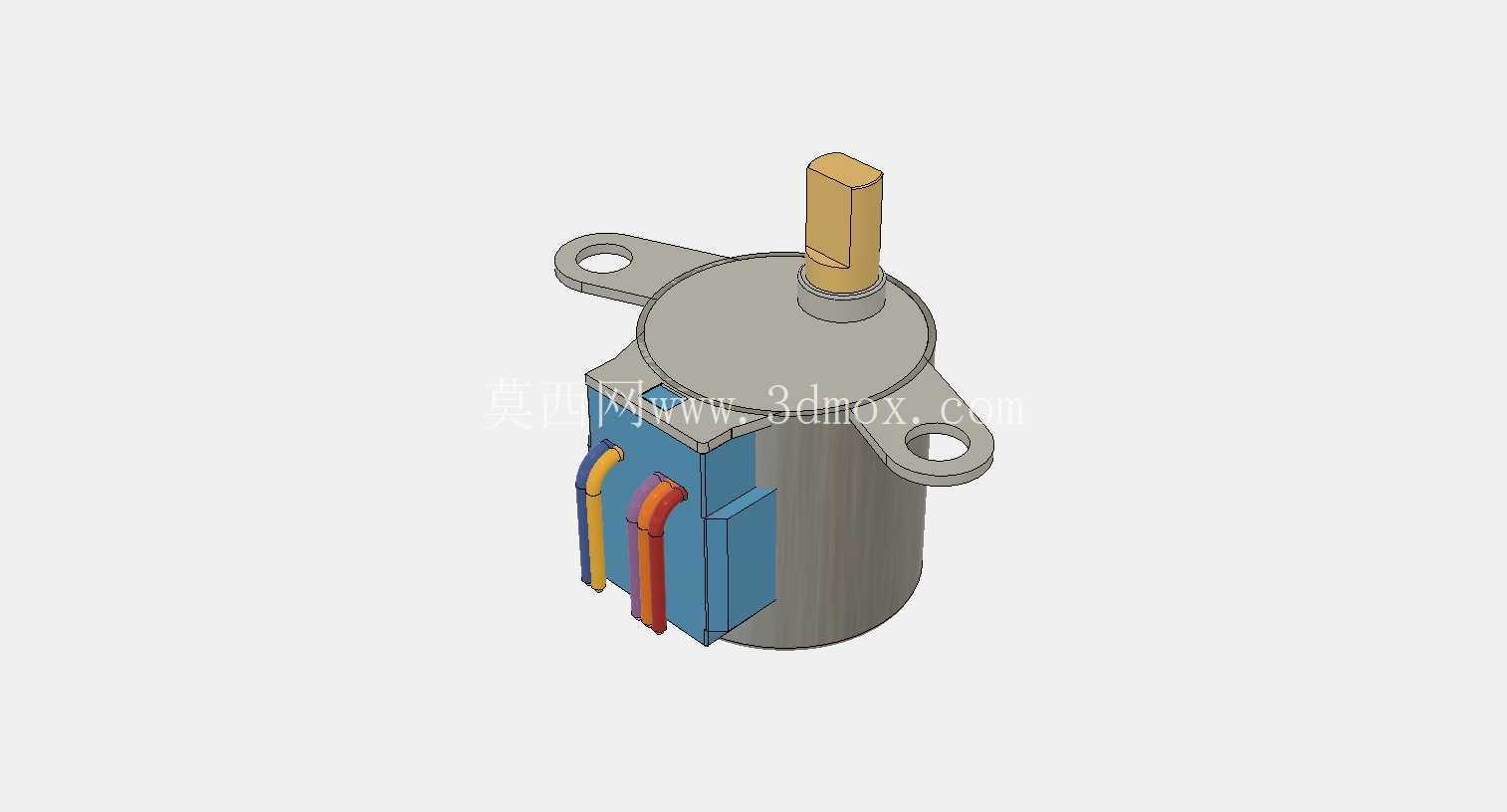

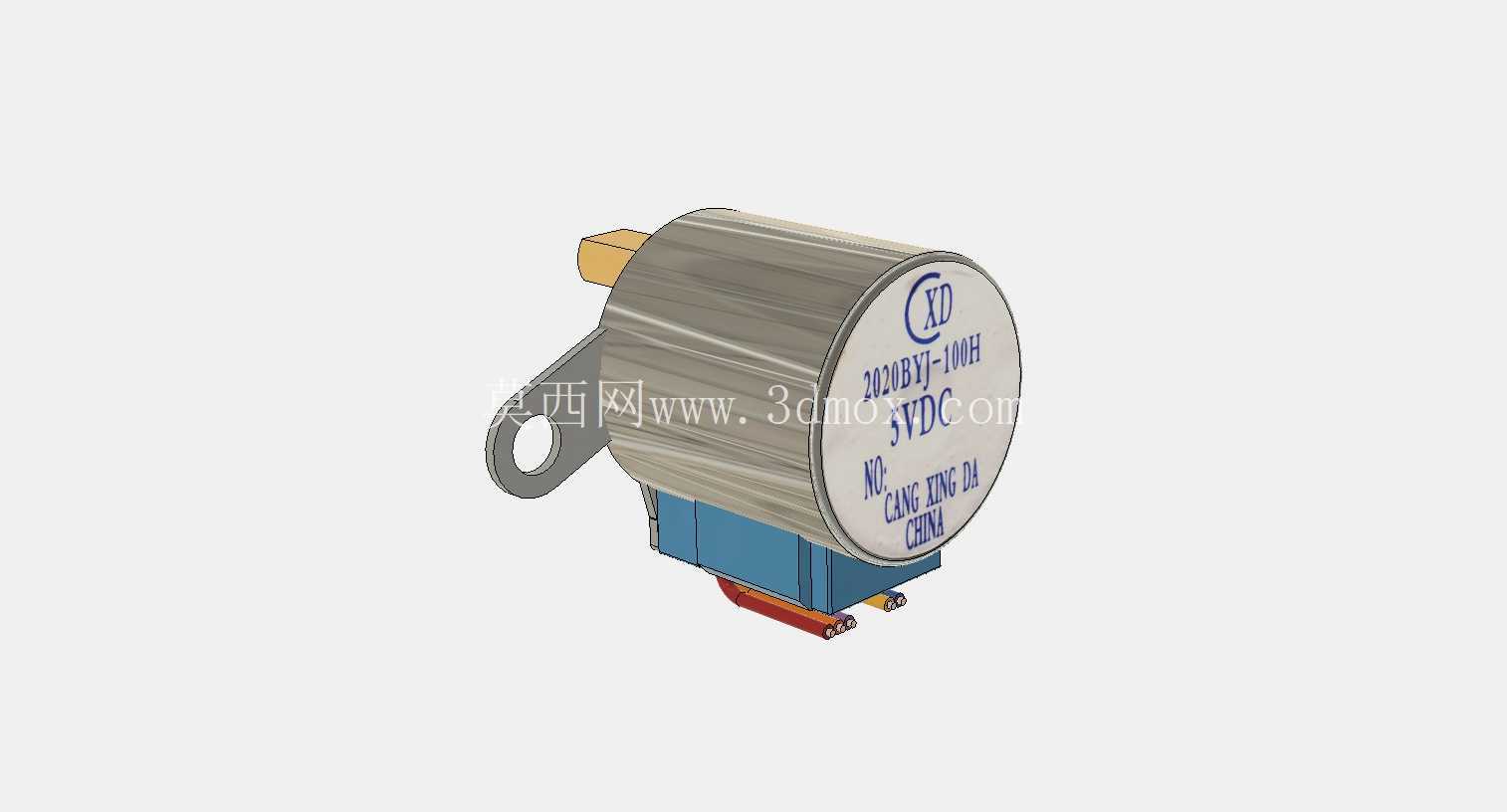

在设计思路层面，这款电机的三维结构完全还原了实物的装配层级：最外侧的定子绕组部分包裹着绝缘骨架，不同相序的引出线采用差异化的颜色标识，方便生产装配与现场接线时快速区分相序，避免接线错误导致电机反转或者丢步；中部的减速箱壳体采用定位止口与定子部分配合，保证内置齿轮组的同轴度，减少齿轮啮合过程中的传动间隙与运行噪音；顶部的安装法兰采用两个对称的安装耳设计，安装耳上预留的通孔适配标准规格的自攻螺丝或者机牙螺丝，能够快速将电机固定在设备的安装基座上，不需要额外设计复杂的安装转接件。

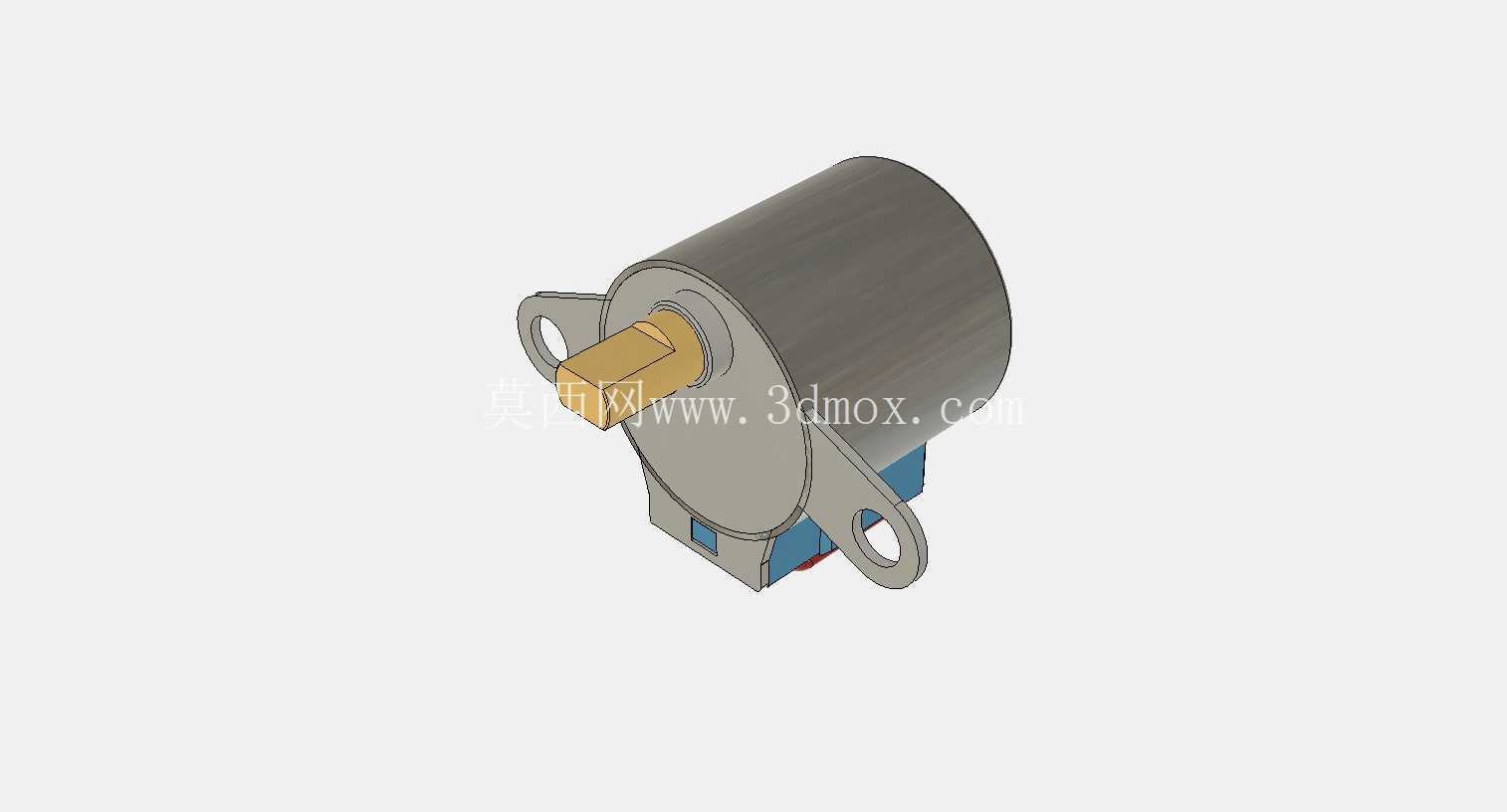

关于外形尺寸与安装边界，这款电机的主体圆柱外径控制在20mm级别，整体安装高度包含输出轴在内适配多数小型设备的内部堆叠空间，两个安装耳的中心距经过标准化设计，能够兼容市面同规格BYJ系列步进电机的安装孔位，在产品迭代或者物料替换时不需要修改原有安装结构，大幅降低结构改模成本。输出轴的中心高度与安装法兰的基准面保持严格的尺寸公差，在与直连负载装配时，能够保证传动的同轴度，避免因为安装偏心导致的轴承受力不均、使用寿命缩短的问题。引出线从电机侧部的出线槽引出，出线位置做了圆角防护处理，避免装配过程中尖锐边角刮伤线皮导致绝缘失效，同时出线方向的设计预留了足够的走线空间，不会与周边的结构件产生干涉。

在实际结构选型校核时，需要重点关注该电机的输出扭矩与负载转动惯量的匹配关系，虽然减速结构放大了输出扭矩，但如果负载转动惯量超出电机的适配范围，依然会出现启动丢步、停止过冲的问题，建模时需要准确还原电机的整体外形与安装基准，在做设备整体装配干涉检查时，要预留出电机本体的散热空间与引出线的弯折半径，避免装配后线束被挤压破损。另外，电机法兰面与安装基座之间建议预留0.1mm左右的装配公差，避免因为注塑件或者钣金件的平面度误差导致电机安装后出现受力变形，影响内部齿轮的正常啮合。这类微步进电机的三维建模重点在于安装基准的准确还原，包括安装孔的位置尺寸、输出轴的扁位方向与尺寸、出线口的位置与方向，这些尺寸直接影响后续结构设计的适配性，不需要过度细化内部绕组的绕线细节，在满足装配干涉检查与选型展示的前提下，合理控制模型的细节程度，能够提升整体装配的运行效率。
