FRC竞技赛事专用参赛机器人结构设计

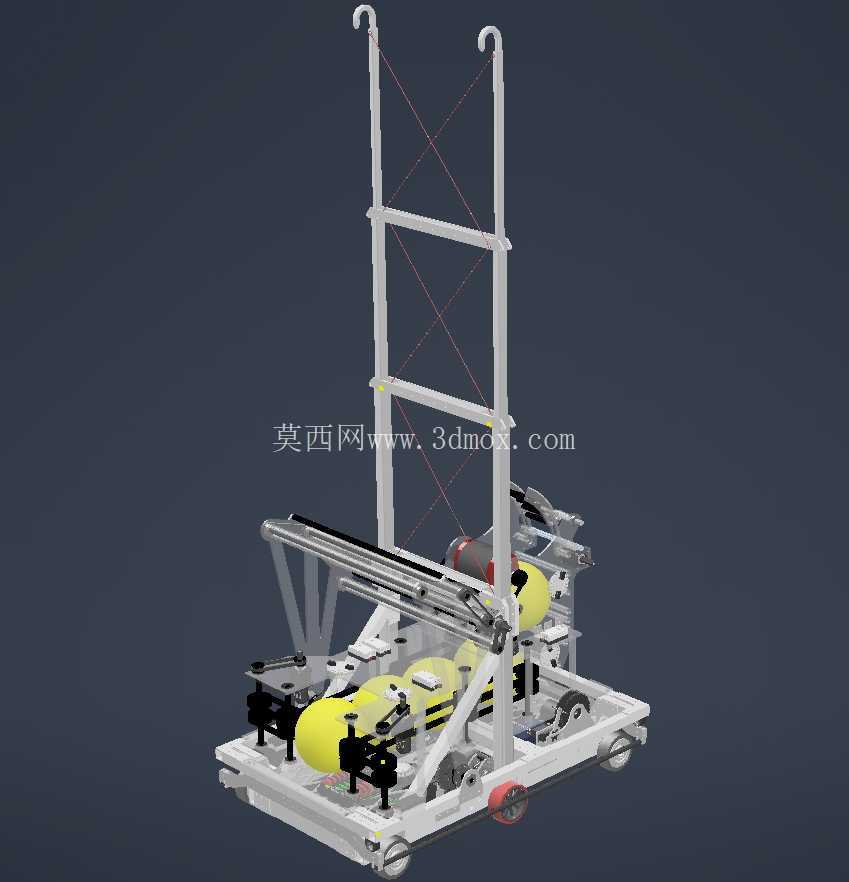

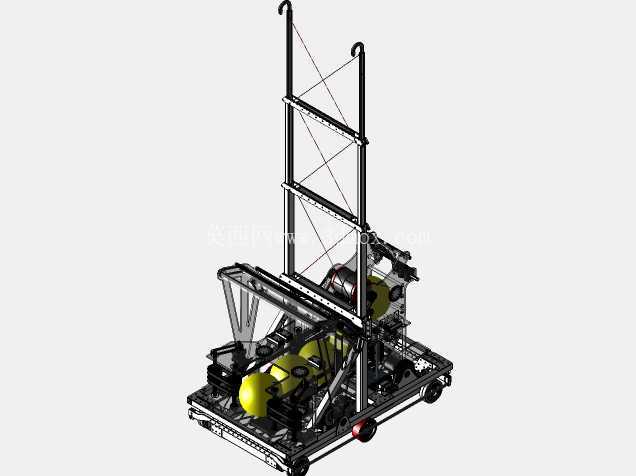

　　这套结构方案针对青少年机器人竞技赛事的场地作业需求开发，整体采用分层式框架布局，底部为轮式移动底盘，中部集成作业执行机构，上部设置可伸缩的高位挂接组件，完全匹配赛事规则中对机器人尺寸、作业范围、动作流程的各项约束。底盘部分采用铝型材拼接的框架式承载结构，四角配置驱动轮组与随动轮，轮系布局经过反复校核，可在场地内实现全向移动、定点转向、急停启停等动作，底盘框架预留了电池、气路组件、控制模块的安装位，所有电气元件的安装位置都做了重心配平计算，避免高速移动时出现侧翻风险，底盘边缘设置的防撞缓冲结构可吸收碰撞冲击，保护内部核心元件不受损坏。

　　中部的作业执行机构采用线性导轨搭配同步带传动的方案，可实现水平方向的伸缩动作，执行端预留了标准安装接口，可根据不同赛季的赛事任务快速更换拾取、推送、夹取类末端执行器，传动路径上设置的张紧调节结构可在赛事间隙快速调整传动精度，避免长时间运行后出现传动间隙过大、动作定位不准的问题。上部的升降挂接机构采用双立柱导向结构，立柱间设置交叉张紧的绳索做辅助支撑，可在伸出至最高位置时保持足够的结构刚度，避免挂接作业时出现立柱晃动、定位偏移的问题，升降驱动采用卷筒收放绳索的方案，配合导轨滑块的导向约束，可实现平稳的升降动作，顶端的挂钩结构经过轮廓优化，可快速对准场地内的挂接点位，完成高位悬挂类赛事任务。

　　整套结构的安装边界严格遵循赛事规则的尺寸限制，所有外露部件都做了圆角处理，避免竞技过程中剐蹭场地设施或对方机器人，气路管线、电气线缆全部沿型材内腔或专用走线槽布置，避免运动过程中出现管线拉扯、磨损断裂的问题。从设计思路来看，整套结构优先考虑赛事场景下的快速维护需求，所有连接部位都采用快拆式紧固件，易损件全部选用标准件，可在赛事规定的维修时间内快速完成故障排查与零件更换；结构受力点都做了加强处理，比如轮组安装位、升降机构固定座、执行机构连接位都加装了加强筋板，可承受竞技过程中的碰撞冲击与高频动作带来的交变载荷。

　　在实际赛事应用中，这套结构可完成场地内的物料拾取、定点投放、高位挂接、障碍规避等多项任务，移动速度、动作精度、结构可靠性都经过多轮场地测试验证，底盘的离地间隙经过优化，可顺利通过场地内的凸起障碍与斜坡路段，升降机构的伸出高度完全覆盖赛事要求的最高挂接点，水平执行机构的伸缩行程可覆盖场地内的物料拾取范围，各运动轴的行程限位都设置了机械硬限位与电气软限位双重保护，避免超程运行导致的结构损坏。对于从事竞技机器人结构设计的从业者来说，这套方案的框架布局、载荷分配、维护性设计思路都具备较高的参考价值，尤其是在紧凑空间内集成多组运动机构、兼顾结构刚度与整机重量的设计处理方式，可直接复用在同类型移动作业机器人的开发流程中，各部件的安装公差配合、传动间隙补偿、管线布置方案也都经过实际验证，可减少前期设计阶段的试错成本。
