协作式砂带研磨工作站结构设计方案

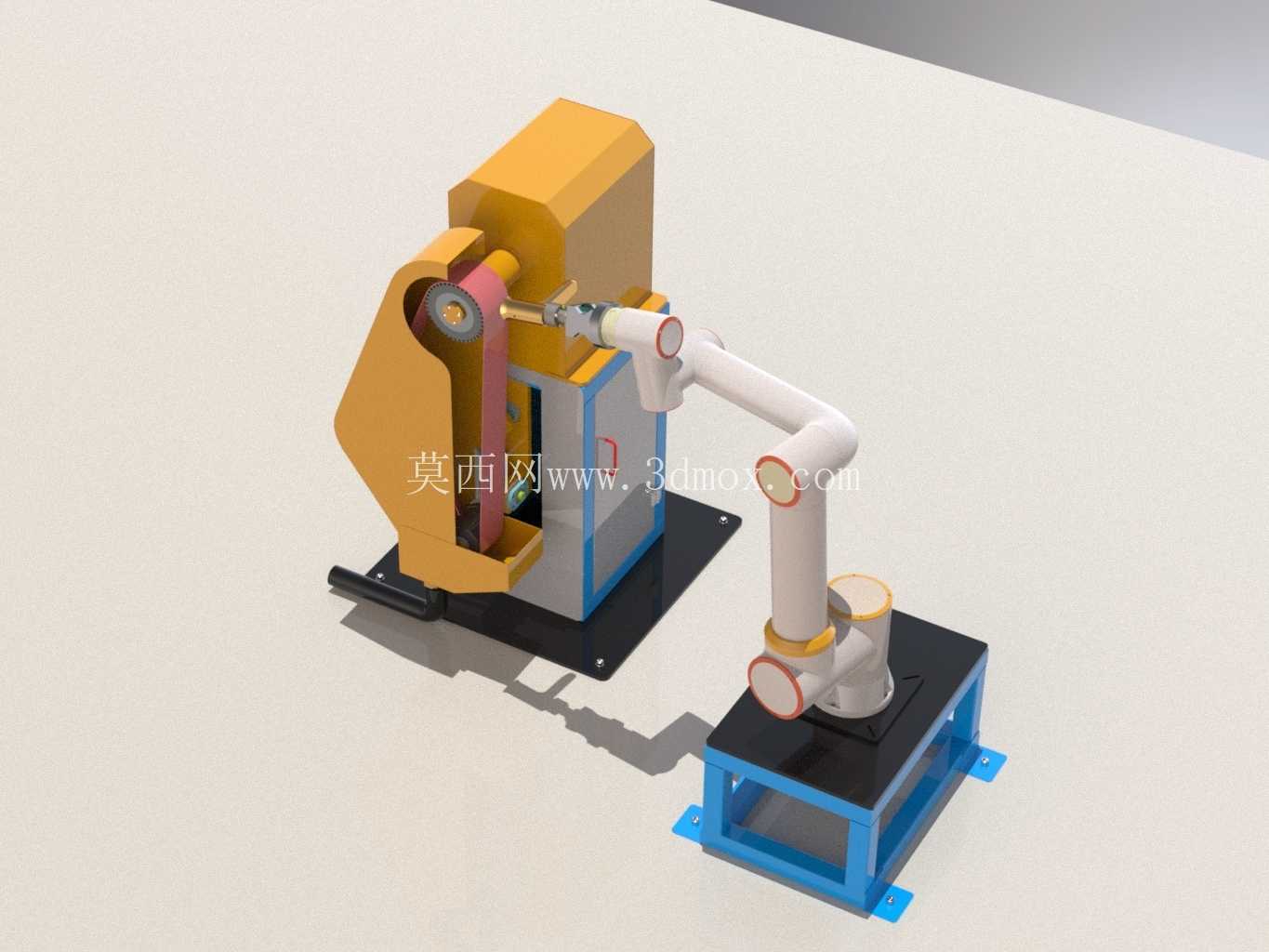

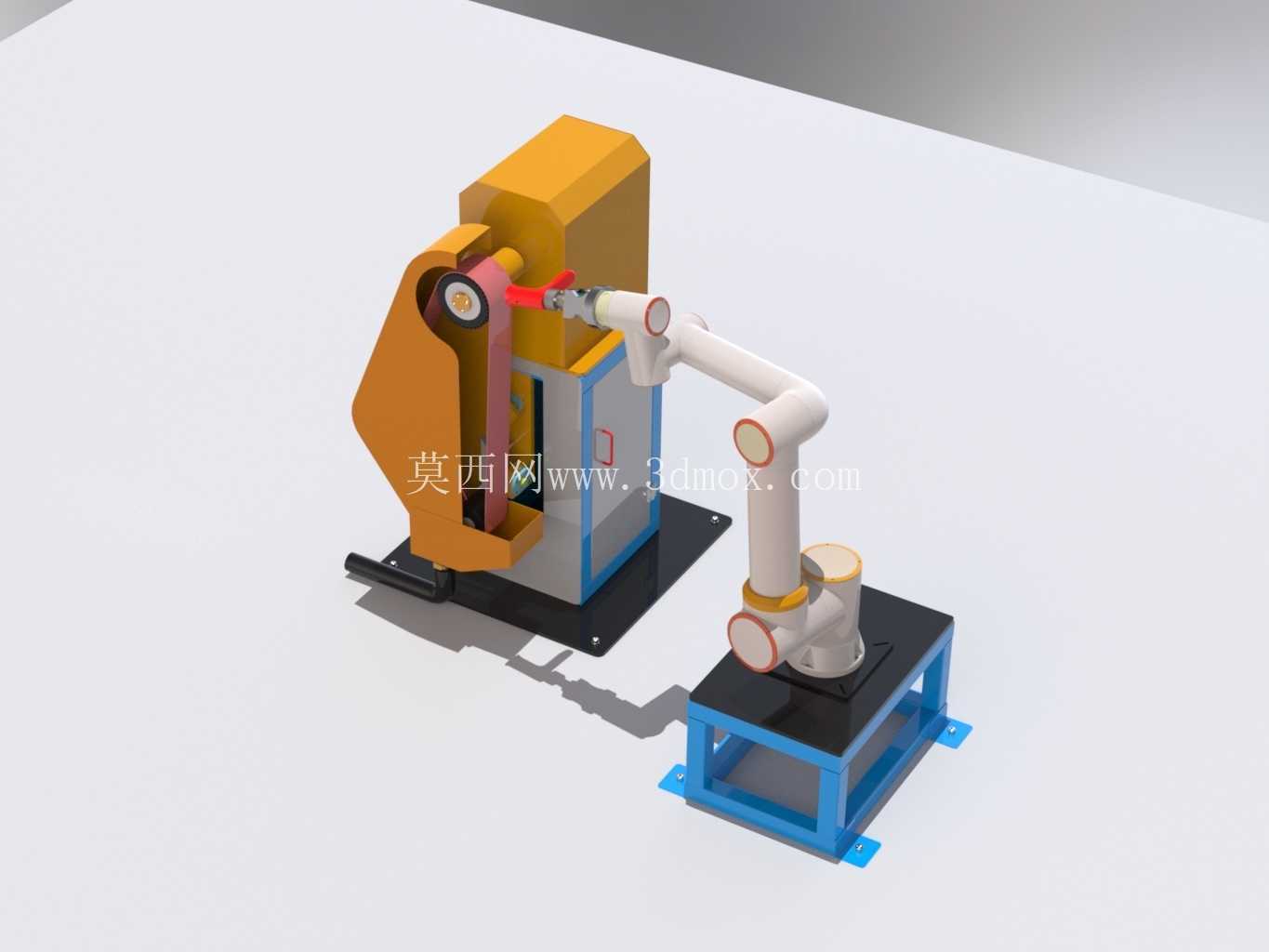

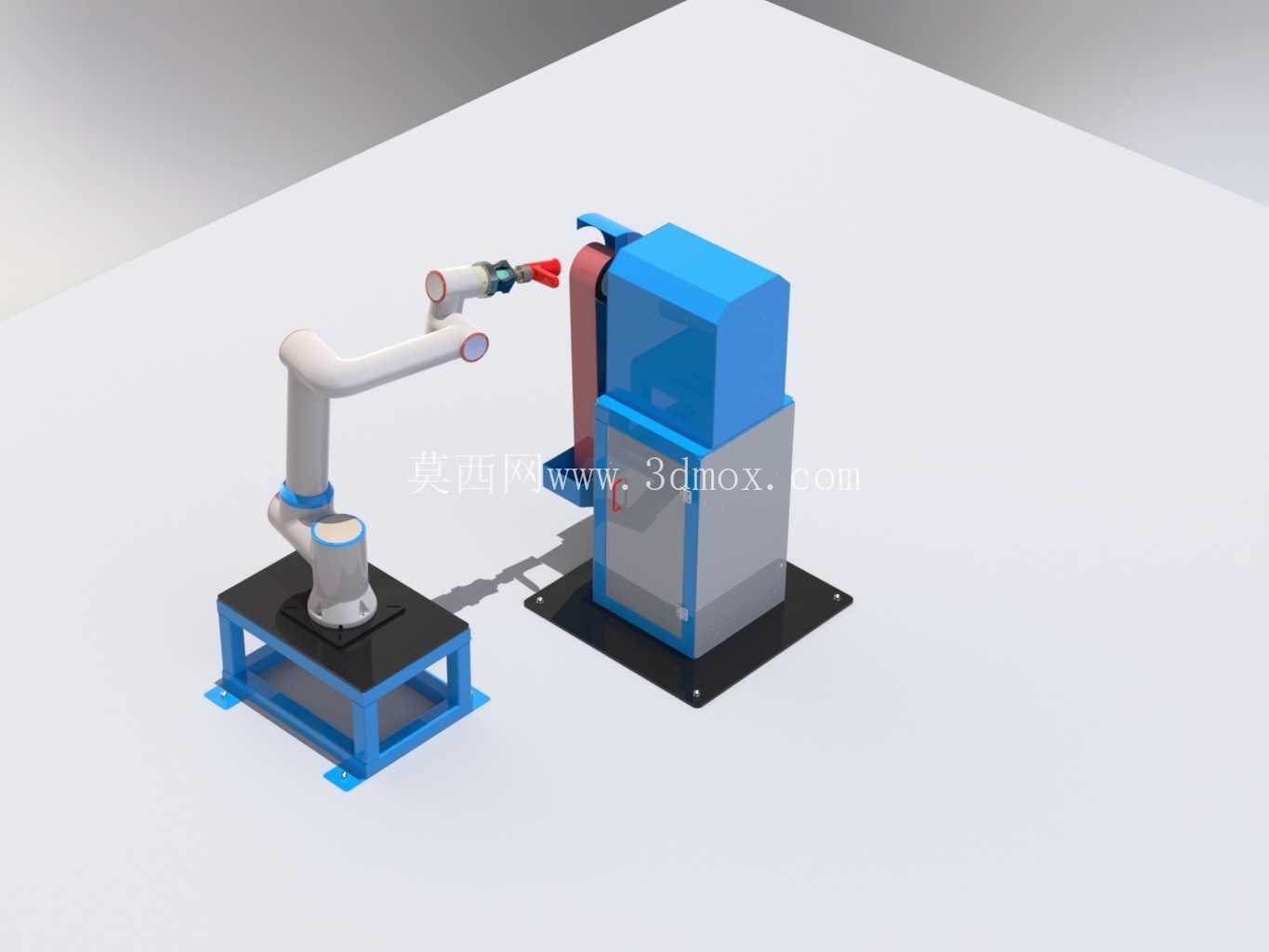

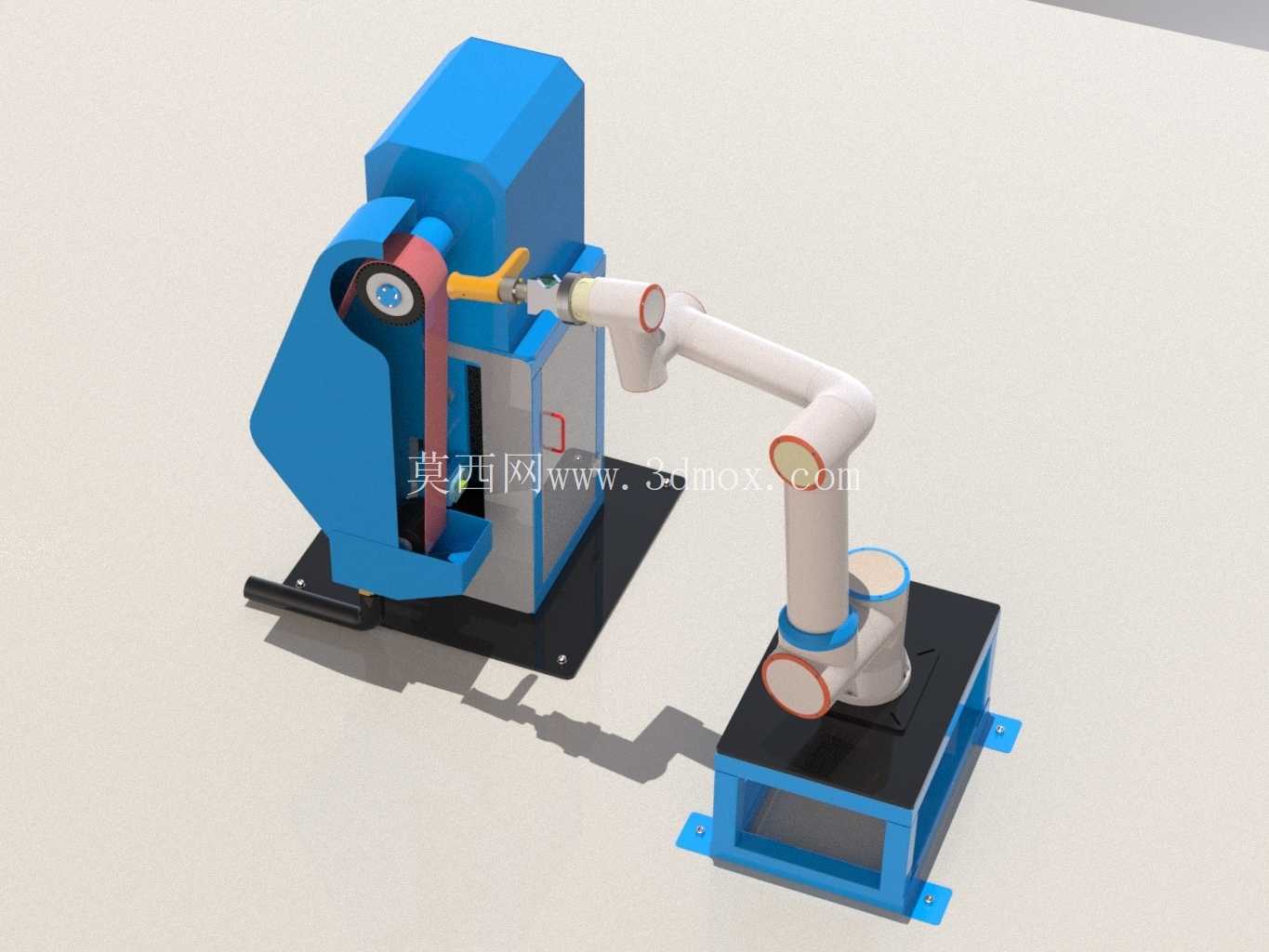

这套研磨作业单元的核心设计逻辑，是用协作型机械臂替代人工完成高重复性的接触式研磨工序，在五金零件加工、小型铸件去毛刺、卫浴件表面抛光、3D打印件后处理这类场景中，能有效规避人工打磨时粉尘伤害、力度不均导致的工件报废、长时间作业疲劳带来的一致性差等问题。整套单元采用分体式布局，研磨主机与机械臂分别固定在独立的型材焊接底座上，两个底座均预留了地脚螺栓安装孔与调平支撑脚，现场部署时不需要做复杂的地基预埋，只要在硬化的车间地面上完成调平、固定两个相对位置即可，安装边界控制在1200mm×800mm的矩形区域内，整体作业高度不超过1100mm，既可以单独作为一个工位使用，也可以嵌入小型生产线的流转工序中，适配多数中小型机加工车间的工位排布要求。

研磨主机部分采用接触轮式砂带结构，主动轮内置驱动动力，张紧机构通过侧边的调节螺杆实现砂带张力的快速调整，接触轮外覆橡胶层，能在研磨接触时提供适度的缓冲，避免刚性接触导致的工件过磨或者砂带崩断；砂带的运行区域设置了半封闭的护罩，仅留出朝向机械臂的作业开口，既可以阻挡研磨过程中飞溅的磨屑与砂带磨损脱落的砂粒，也能避免作业人员误触运行中的砂带引发安全事故，护罩侧面预留了除尘接口，可以直接对接车间的中央除尘系统，或者配套小型工业集尘器，控制作业区域的粉尘浓度。

配套的协作机械臂采用六自由度关节构型，关节处集成了力矩检测模块，在研磨接触过程中可以实时反馈末端受力情况，配合末端的快换夹具，能够适配不同外形工件的夹持需求：针对小型轴类零件可以用自定心三爪夹头，针对异形壳体类零件可以定制仿形夹具，针对平板类零件可以用真空吸盘夹具。机械臂的底座固定在蓝色型材焊接支架上，支架高度经过测算，让机械臂处于最优作业姿态区间时，末端刚好能够抵达砂带接触轮的整个作业面，同时不会出现关节极限位置的卡顿，作业覆盖范围可以满足最大200mm尺寸工件的全表面研磨需求，不需要额外增加外部行走轴。

设计过程中重点校核了两个核心位置的精度：一是机械臂末端与砂带接触轮的相对位置重复定位精度，通过标定两个底座的相对坐标，将位置误差控制在0.1mm以内，保证每次研磨的接触位置一致；二是研磨接触力的控制阈值，针对不同材质的工件预设了多档接触力参数，加工铝合金件时接触力控制在5-8N，加工钢制零件时接触力控制在10-15N，加工塑料或者3D打印件时接触力控制在2-3N，避免力度过大导致工件变形或者磨穿。整套设备的气路、线路均走底座内部的线槽，外部没有裸露的管线，既可以避免研磨过程中磨屑飞溅损坏管线，也能让整体外观更整洁，减少现场清理的死角。

在实际应用中，这套单元可以通过简单的示教完成新工件的研磨路径编程，不需要复杂的代码编写，一线操作人员经过短时间培训就能完成换产调试，相比传统的人工研磨工位，产品表面粗糙度的一致性可以提升60%以上，单工位的作业效率可以提升一倍左右，同时能够将操作人员从高粉尘、高噪声的作业环境中解放出来，只需要完成上下料与设备巡检工作即可。设备的维护点也做了集中设计，砂带更换、接触轮磨损检查、机械臂关节润滑等日常维护操作，都可以在设备正面完成，不需要拆解额外的护板，日常维护的时间成本控制在十分钟以内，适合批量加工场景下的连续生产需求。
