FutabaS3150小型舵机结构设计

在航模制作、小型机器人关节驱动、精密云台姿态调整这类对执行件体积、响应速度有明确要求的场景里，小型舵机的选型与结构适配一直是结构设计环节需要重点考量的部分，Futaba S3150作为轻量化舵机的典型代表，其结构设计的合理性直接决定了搭载设备的运行稳定性与安装适配性。从实际应用场景来看，这类小扭矩舵机常被用于固定翼航模的舵面控制、小型车模的转向机构、桌面级机械臂的关节驱动，以及教育类机器人的动作执行单元，这类场景普遍要求执行件不能占用过多安装空间，同时要保证输出轴的转动精度与连接可靠性，避免运行过程中出现虚位、安装松脱的问题。

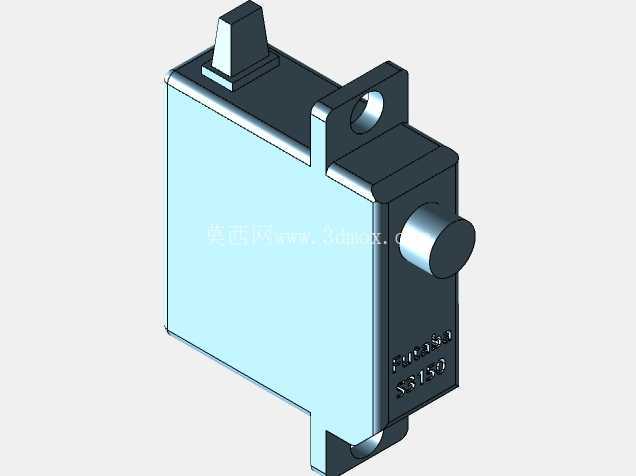

从产品功能特性来看，该舵机采用标准的矩形壳体布局，侧面预留带安装孔的固定耳，输出轴从壳体端面伸出，可搭配不同规格的舵盘实现与负载的连接，壳体表面的标识区域清晰标注产品型号，便于生产装配与后期维护时的快速识别。设计过程中优先考虑了安装兼容性，固定耳的开孔位置、输出轴的伸出长度都参考了同级别舵机的通用安装尺寸，能够直接替换多数同规格小型舵机，无需对原有安装支架做额外修改，降低了设备迭代时的结构改造成本。壳体的分模线沿壳体侧边布置，既保证了壳体拼接后的结构强度，也避免了分模凸起对安装平面贴合度的影响，安装时固定耳的平面可以完全贴合安装支架表面，锁紧螺丝后不会出现壳体翘起、受力不均的问题。

在外形尺寸与安装边界的把控上，该舵机的主体壳体为规整的长方体结构，除顶部的走线凸起与侧面的固定耳外，没有多余的外凸结构，能够在紧凑的安装空间内完成布置，比如固定翼航模的机翼内部、小型机器人的关节腔体内，都可以轻松容纳。顶部的走线凸起做了圆角过渡处理，既可以保护内部引出的连接线，也能避免安装时尖锐棱角刮擦周边线材或结构件，输出轴的根部做了轴肩定位，安装舵盘时可以快速顶到定位面，保证舵盘安装高度的一致性，减少装配时的尺寸调试工作量。固定耳上的安装孔为通孔设计，可适配对应规格的自攻螺丝或螺栓，安装时从壳体外侧穿入螺丝即可完成固定，操作空间要求低，即使在狭窄的设备内部也能顺利完成装配。

从设计思路层面来看，该舵机的结构完全服务于小型化、高适配性的使用需求，没有冗余的结构设计，壳体的壁厚均匀，既保证了内部齿轮组、控制电路的防护能力，也尽可能控制了整体重量，符合航模、小型机器人这类对重量敏感的应用场景要求。输出轴采用金属材质，提升了与舵盘连接的耐磨性能，长期往复转动也不会出现轴径磨损导致的虚位问题，壳体的边角都做了小倒角处理，既去除了注塑成型后的毛边，也避免了装配过程中划伤操作人员。在实际选型适配时，只需要确认安装空间的长宽高尺寸能够容纳舵机主体，固定耳的孔位与支架安装孔对齐，输出轴的转动范围内没有结构干涉，就可以完成安装，不需要额外设计复杂的转接结构，能够有效缩短产品的开发周期。对于三维建模从业者而言，该模型完整还原了舵机的外部结构特征与安装接口尺寸，可直接用于设备整体装配的干涉检查、安装支架的配套设计，也可以作为教学案例帮助初学者理解小型执行件的结构设计逻辑与安装适配要点。
