大扭矩18T齿输出舵机DS5160结构设计

项目分类:伺服电机 发布时间:2026-01-21 ID:1129066
  • 大扭矩18T齿输出舵机DS5160结构设计

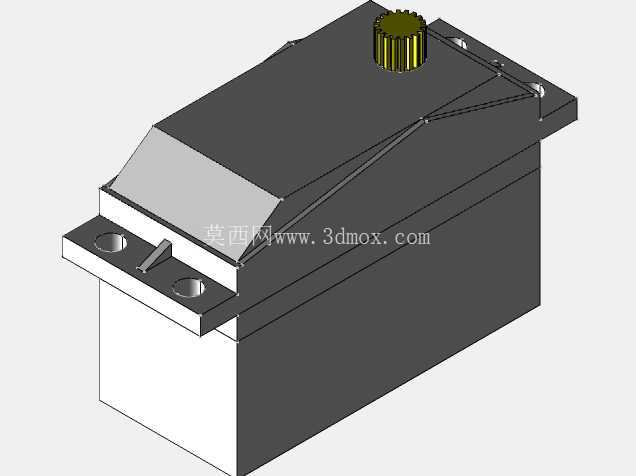

  这款舵机的结构设计完全围绕高负载工况的使用需求展开,日常在1/8、1/5比例大尺寸遥控模型车的转向执行、大型航模的舵面驱动、工业小型自动化工位的角度摆位场景中,这类18T输出齿规格的大扭矩舵机是核心执行部件,相比普通小扭矩舵机,它的壳体结构做了针对性的加强,能承受输出端传递的大反作用力矩,不会在频繁正反转、冲击负载下出现壳体开裂的问题。从结构布局来看,这款舵机采用上下分层的壳体设计,下半部分为动力与减速腔的容纳空间,上半部分集成了输出轴的支撑结构与安装固定法兰,输出端采用标准18T花键齿,顶部的齿形结构做了加厚处理,和市面上通用的金属舵机摇臂尺寸完全匹配,不需要额外做转接结构就能直接替换同规格的传统舵机。

  安装法兰上预留了两个对称的沉头安装孔,孔位间距符合大尺寸舵机的通用安装规范,安装时可以直接通过M3或者M4的沉头螺丝将舵机固定在设备的安装基座上,法兰面和安装基座贴合后能保证输出轴的垂直度,避免长期带载运行时出现轴系偏磨的问题。设计过程中特意在壳体的边角位置做了三角形的加强筋结构,这些加强筋从输出轴的轴承座位置一直延伸到壳体的侧边,把输出端受到的径向力均匀分散到整个壳体上,不会出现应力集中在轴承座周边的情况,即使在堵转工况下,壳体也能承受内部减速齿轮传递的反作用力,不会出现轴承座变形导致的齿轮啮合错位问题。

  输出轴的支撑采用双轴承布局,上端轴承靠近输出齿位置,下端轴承深入减速腔内部,两个轴承的跨距经过优化,能承受更大的径向负载,在模型车越野颠簸、舵面受到气流冲击的场景下,输出轴不会出现径向窜动,保证角度控制的精度。壳体的侧边做了平直的定位面,安装时可以靠这个定位面和设备上的定位凸台贴合,不需要反复调整舵机的安装角度,就能保证输出轴的初始零位和设计要求一致,减少装配时的调校工作量。内部的减速齿轮组布局紧凑,在有限的壳体空间内实现了大减速比,能把电机的高转速低扭矩输出转化为低转速大扭矩的角度摆动输出,18T的输出齿规格和市面上常见的25T舵机齿形成区分,主要适配大扭矩场景下的专用金属摇臂,避免摇臂和输出齿之间因为配合间隙过大出现扫齿问题。

  从安装边界来看,这款舵机的整体外形为方正结构,没有突出的多余结构,在设备内部预留安装空间时,只需要按照壳体的长宽高尺寸预留出方正的容纳空间即可,输出轴突出上壳体的高度经过控制,安装摇臂后不会和周边的结构件产生运动干涉,摇臂的摆动范围内也没有壳体结构的遮挡,能实现左右大角度的摆动输出。壳体上下部分的连接采用内嵌式的卡扣加螺丝固定的方式,既保证了装配的便捷性,又能在长期震动的工况下避免壳体上下盖出现松脱,接缝位置做了止口设计,能阻挡日常使用中的灰尘、水汽进入减速腔内部,延长齿轮和轴承的使用寿命。在实际选型应用中,这类舵机常被用于需要大角度摆动、大扭矩输出的工位,比如小型自动化设备的料仓挡板开合、遥控机械臂的关节驱动、智能视觉设备的角度调整,它的结构强度足够支撑这些场景下的负载需求,不需要额外增加外部的支撑结构,直接通过自带的安装法兰就能完成固定,整体集成度很高。设计时还考虑了走线的空间,壳体的一端预留了出线口位置,电源线和信号线从出线口引出后可以沿着设备的走线槽布置,不会和舵机的摆动部件产生干涉,出线口位置做了圆角处理,避免长期震动下线缆被壳体的锐边割破绝缘层。
