大扭矩数字舵机伺服驱动结构

在航模舵面控制、小型机器人关节驱动、工业自动化点位执行机构这类需要精准角度闭环控制的场景里，这类数字伺服单元是非常常见的执行末端部件，不同于开环的普通直流减速电机，它自带位置反馈回路，能够根据输入的PWM信号精准输出指定转角的扭矩，不需要额外外接编码器做位置采集，集成度非常高，很多做小型自动化设备、仿生机器人、遥控模型的结构工程师在选型阶段，都会优先参考这类成熟的伺服结构做适配设计。

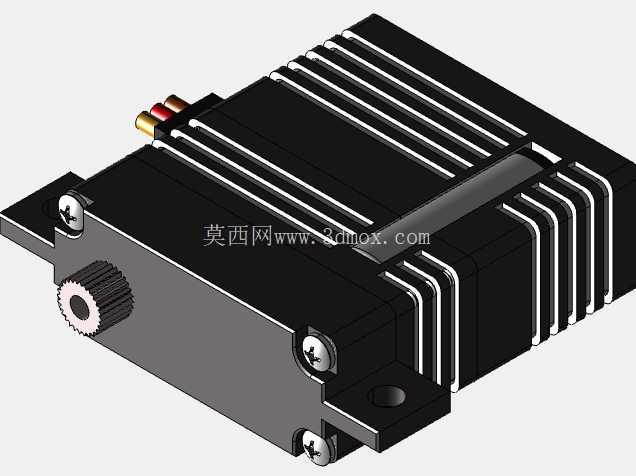

从结构设计的角度看，这款伺服的外壳采用上下分体式的高强度工程塑料壳体，侧面做了多层横向的散热筋结构，不要小看这些凸起的筋条，伺服在持续带载输出的时候，内部直流电机和驱动电路会产生不小的热量，这些散热筋能够有效增加壳体和空气的接触面积，把内部传导出来的热量快速散到外界，避免长时间堵转或者高负载运行的时候内部温升过高烧坏驱动板或者线圈。壳体两侧伸出的带安装孔的固定耳是安装定位的核心边界，两个安装孔的中心距是行业内标准舵机的通用尺寸，能够直接适配市面上绝大多数标准舵机的安装支架、舵盘固定位，不需要额外做转接件，这也是这类标准舵机能够在很多项目里快速替换使用的核心原因，结构设计的时候只要预留出标准舵机的安装空间，不管换哪个品牌的同规格产品，都能直接装上去不用改安装孔位。

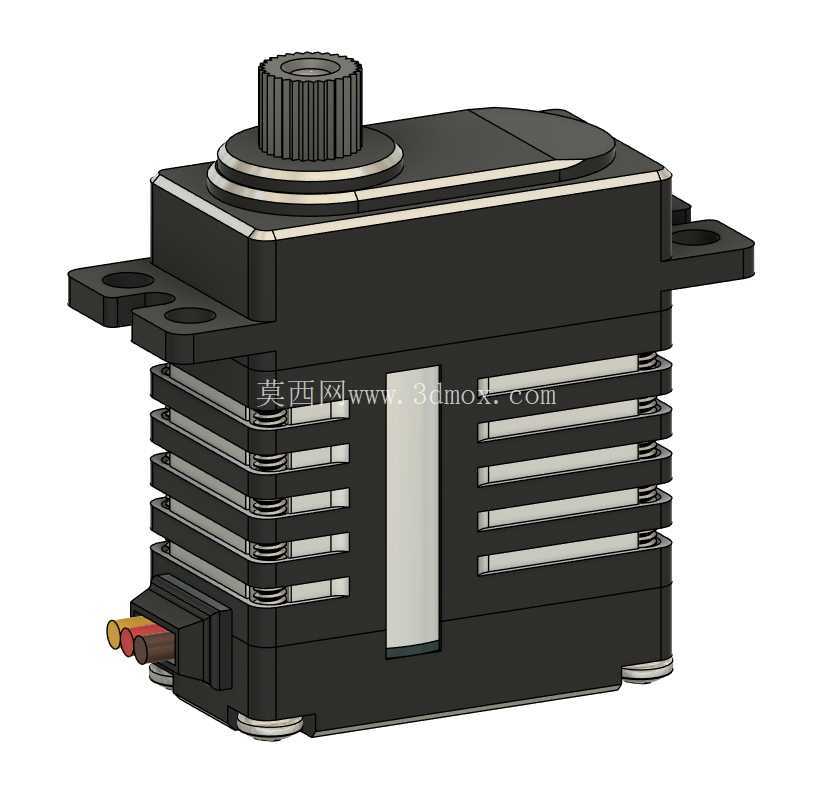

顶部的输出轴采用金属齿结构，齿形是标准的25T舵机齿，能够适配市面上绝大多数通用的金属舵盘、摇臂，输出轴根部做了多层阶梯的密封结构，既能防止外界的灰尘、水汽从轴缝进入壳体内部打坏齿轮或者腐蚀电路，也能承受一定的径向载荷，避免侧向受力的时候把输出轴顶歪导致齿轮啮合错位。输出端的齿轮组采用多级减速设计，把内部高速直流电机的高转速低扭矩输出，通过齿轮减速转换成低转速大扭矩的转角输出，数字控制电路相比传统的模拟舵机，控制精度更高，死区更小，响应速度更快，不会出现模拟舵机在小信号输入的时候抖动、响应滞后的问题，对于需要精准位置控制的关节点位，比如机械臂的小关节、航模的舵面微调、自动化设备里的小型风门挡板控制，这种数字伺服的控制稳定性要比模拟款好很多。

壳体尾部引出的三根信号线分别是电源正、电源地和信号输入线，线序也是行业通用的标准排序，直接插到常规的舵机驱动板、接收机上就能直接使用，不需要重新调整线序。壳体侧面的浅色标识区域是用来粘贴产品参数标签的位置，做结构建模的时候这个区域要预留出足够的平面空间，不要在这个位置做加强筋或者凸起结构，避免标签贴不平整或者被刮掉。底部的四个角做了凸台支撑，把壳体底部和安装面之间留出了微小的间隙，一方面是安装的时候能够避免壳体底部和安装面硬接触刮花表面，另一方面也能让底部的空气流通，辅助散热。

在做三维建模适配的时候，首先要确认安装耳的两个孔位的中心距、孔径大小，还有输出轴的中心高度，这几个尺寸是安装适配的核心尺寸，一旦出错整个结构就装不上去。其次要预留出输出轴的转动空间，舵机的输出角度一般在0-180度之间，安装的时候要确保连接的摇臂在整个转动行程里不会和周围的结构件发生干涉，很多新手结构工程师做设计的时候只考虑了静态的安装位置，没算转动行程的干涉，最后装上去摇臂转到某个角度就会撞到旁边的支架，导致舵机堵转烧坏。另外还要注意尾部出线的位置，要预留出足够的走线空间，不要把线压在壳体和安装面之间，时间长了线皮磨破会造成短路。

这类伺服单元的内部结构其实集成度非常高，直流电机、减速齿轮组、位置反馈电位器、控制驱动板全部集成在这个小小的壳体里面，做结构设计的时候不需要去拆解内部结构，只要按照外部的安装尺寸做适配就可以，但是选型的时候要注意额定扭矩、工作电压、响应速度这些参数和实际使用场景匹配，比如用来驱动机械臂大关节的话就要选扭矩更大的型号，用来做小型航模舵面的话选小扭矩的高速款就足够。从建模的细节来看，这款模型把壳体的散热筋、安装孔的倒角、输出轴的齿形、尾部出线的结构都做了还原，没有做过度的简化，导入到装配体里面直接做干涉检查、安装模拟都能得到非常准确的结果，不用再去手动测绘外部尺寸，能够节省很多前期结构设计的时间。
