FRC赛事竞技攀爬作业机器人结构设计

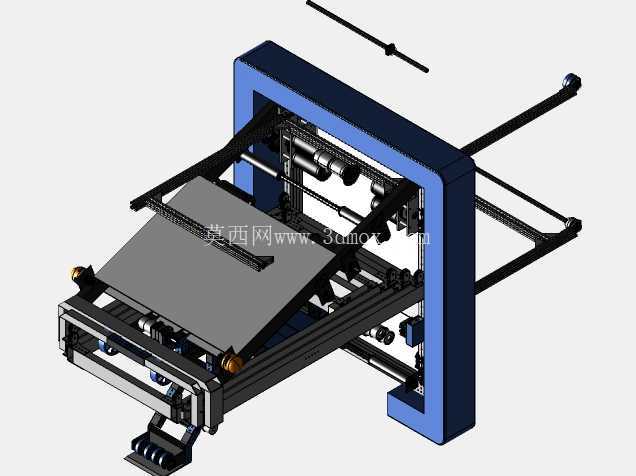

这款竞技类作业机器人的结构设计，完全围绕赛事场景下的多任务作业需求展开，整体采用C型外框作为主承载结构，框架采用高强度铝合金型材拼接成型，在保证整体结构刚性的前提下尽可能控制自重，避免赛事规则下的重量超限问题。行走部分采用4组6英寸规格的全向轮布局，每个轮组独立配置传动链路，配合定制化的齿轮箱输出动力，可实现平面内任意方向的平移、原地回转动作，在狭窄的赛事场地内具备极强的机动灵活性，能够快速在不同作业点位之间切换，规避场地内的障碍与其他对抗设备。

机身中部搭载的三级连续升降机是核心作业承载机构，采用同步带加直线导轨的导向传动组合，升降行程覆盖两个作业高度层级，可在不同高度的作业面完成物料取放动作；升降机末端配置双关节机械臂，臂段采用碳纤维板材加工成型，降低末端运动惯量，关节处采用深沟球轴承配合谐波减速器输出回转动力，重复定位精度可满足赛事中精准取料的要求，臂端可根据作业需求快速更换不同的执行末端。

针对物料输送需求，机器人集成了两套进料机构：一套为球形物料专用进料结构，采用带限位挡板的皮带输送链路，可在行进过程中完成地面球形物料的拾取与输送，输送通道内设置光电检测位，可实时统计进料数量，避免卡料问题；另一套为舱门地板进料装置，采用可伸缩的推板结构，可伸入低位舱门内完成平板类物料的勾取与转移，推板表面贴附防滑橡胶垫，增大与物料接触面的摩擦力，避免推送过程中物料滑脱。

为实现高位平台的攀爬作业，机器人专门设计了集成式攀爬机构，机构收纳时完全贴合机身侧面，不占用正常行走的空间边界，作业时可向外翻展锁定，通过挂钩与攀爬面的横杆咬合，配合升降机的顶升动作，可带动整机攀升至两个不同高度的作业平台，攀爬机构的挂钩采用高强度钢加工，表面做淬火处理提升耐磨性能，咬合位置设计有导向倒角，可在对位存在小幅偏差时顺利挂接横杆。

整机的传动系统采用模块化设计思路，每个功能模块的传动链路均可独立拆装维护，日常调试时可单独拆卸某一功能单元进行参数调整，无需拆解整机结构；走线全部采用拖链收纳，避免机构运动过程中线缆被拉扯磨损，所有电气元件的安装位均预留了足够的散热空间，同时设置了防尘盖板，避免场地内的碎屑进入元件缝隙造成故障。从安装边界来看，整机收纳状态下的外轮廓尺寸控制在赛事规则允许的起始位尺寸范围内，所有外伸机构在起始状态下均不超出外框边界，满足赛前检录的尺寸要求；机构运动过程中的最大外伸距离经过反复校核，不会与自身框架发生运动干涉，各运动副的行程限位均设置了硬限位块与软限位双重保护，避免超程造成结构损坏。

在结构强度校核阶段，针对攀爬时机身的受力工况做了有限元分析，对C型框架的拐角位置做了加强筋设计，避免攀爬过程中框架出现形变；轮组的悬挂采用小行程弹簧减震结构，可在跨越场地内的小高度障碍时保证轮组始终贴合地面，避免动力输出出现打滑空转的问题。整机的重心经过配平设计，在升降机升至最高位置、机械臂完全外伸的极限工况下，重心依然落在轮组支撑面范围内，不会出现倾翻风险；攀爬作业时，攀爬挂钩与轮组形成多点支撑，进一步提升整机的稳定性，可在高位平台完成物料投放动作时保持机身姿态稳定。
