CHIHAI直流减速齿轮电机结构设计

这款直流行星减速电机的三维结构设计，核心围绕小体积动力输出场景的安装适配需求展开，在做结构建模时首先要考虑的是整机同轴度的公差配合，从输出轴端的安装法兰到尾部电机端盖的止口定位，每一段配合面的同轴度公差都要控制在0.02mm以内，避免装配后出现输出轴径向跳动超标的问题，影响后续负载端的传动精度。

从实际应用场景来看，这类12V供电的减速电机常被用在小型自动化输送线的驱动辊、智能小车的行走驱动、小型电动执行器的动力源、智能家居的电动推拉机构上，这些场景普遍对安装空间有严格限制，同时需要较低的输出转速和较大的输出扭矩，普通的直流电机空载转速动辄数千转，根本无法直接驱动负载，必须搭配减速机构实现扭矩放大和转速降低，这款电机采用的行星齿轮减速结构，相比普通的平行轴齿轮减速，能在更小的直径尺寸下实现更大的减速比，同时保证动力输出和电机本体在同一轴线上，大幅缩小安装时的横向占用空间。

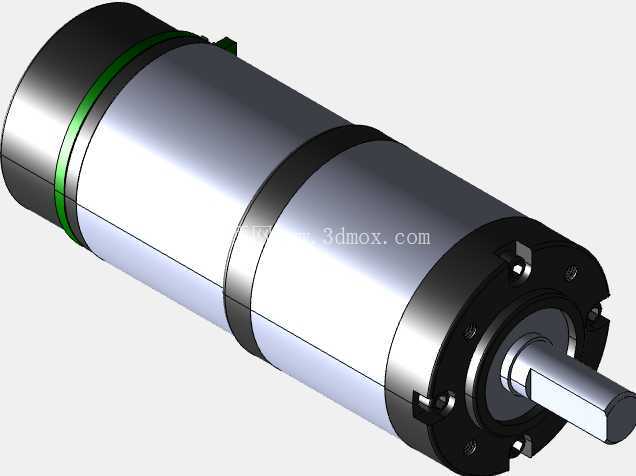

在功能特性设计上，这款电机的输出轴采用D型切边结构，和负载端的联轴器、同步轮安装时不需要额外做键槽加工，靠D型面的平面配合就能传递足够的扭矩，避免了小直径轴加工键槽带来的强度削弱问题；机身外壳的两道环形加强筋，除了起到结构加强的作用，同时也可以作为安装时的轴向定位基准，配合配套的安装支架，能快速实现电机的径向固定，不需要额外做复杂的抱紧结构。前端输出法兰上的四个安装螺孔采用均匀分布设计，适配多种标准安装孔位，不管是端面垂直安装还是侧面卧式安装都能找到对应的固定点位。

设计过程中需要重点考虑齿轮组的润滑空间预留，行星齿轮和内齿圈之间的配合间隙不能过小，否则润滑脂无法充分填充到啮合面，长时间运行会出现齿轮磨损过快的问题，同时也不能间隙过大，否则会导致输出端回程间隙超标，在需要正反转频繁切换的场景下会出现明显的传动空程。这款电机的减速比设置为51:1，最终输出转速在185rpm左右，这个转速区间刚好适配多数小型传动机构的线速度需求，不需要额外再增加一级减速，能简化用户端的整体传动结构设计。

外形尺寸和安装边界方面，电机主体直径36mm，总长度控制在适配小型设备安装腔的范围内，输出轴的伸出长度经过优化，既保证和标准联轴器的配合深度足够，又不会因为轴伸过长导致悬臂负载过大，造成轴承过早损坏。尾部的电机端盖预留了接线焊点的空间，用户可以根据自己的布线需求选择侧方出线或者后方出线，不会和周边结构产生干涉。机身表面的绿色密封环是为了实现基础的防尘防护，能阻挡日常使用环境中的粉尘进入减速箱内部，延长齿轮组的使用寿命，在做整机结构布局时，要注意在电机外径周边预留至少2mm的散热间隙，避免电机长时间满负载运行时热量堆积，导致绕组温度过高影响使用寿命。

建模时所有的配合面都做了装配干涉检查，从输出轴的轴承位到行星架的定位销，再到内齿圈和外壳的过盈配合面，每一处的配合公差都经过实际装配验证，不会出现虚拟装配没问题但实际生产装不上的问题。齿轮的齿形参数按照标准模数设计，后续如果需要调整减速比，只需要更换对应齿数的行星齿轮和太阳轮，不需要改动外壳和法兰的安装尺寸，能快速衍生出不同转速扭矩参数的同系列产品，大幅降低后续衍生型号的开发成本。
