多工位协作式卷材自动包装作业站

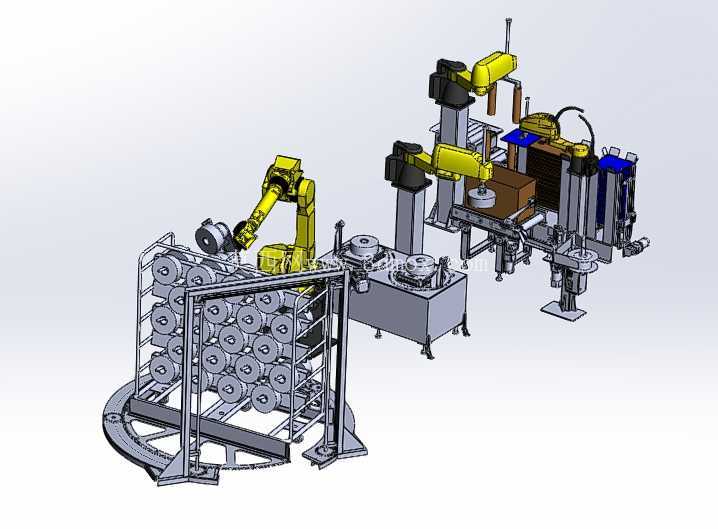

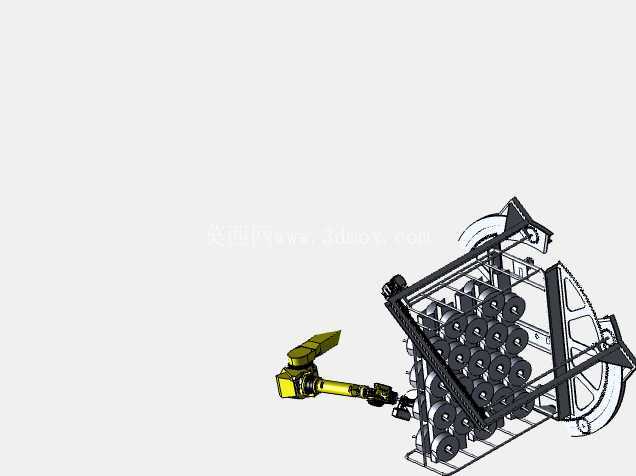

　　这套自动化包装作业单元主要面向卷材类生产车间的后道包装工序，适配成卷金属带材、薄膜卷材、纸卷等盘状工件的全流程包装作业，可直接对接前端卷材生产线的出料工位，替代传统人工完成重载荷卷材的转运、包装、标识全流程作业，解决大重量卷材人工搬运强度高、包装一致性差、标识错漏率高的产线痛点。整套设备采用多机器人协同布局，单台六轴工业机器人负责卷材从料架到包装工位的取放上料，料架侧配置旋转式储料台，可容纳多组待包装卷材，旋转工位采用间歇式分度结构，每次转位后将待取料卷材精准对准机器人取料位，减少机器人空行程路径，提升上料节拍。

　　包装工位集成多组执行机构，包含卷材定位夹具、缠绕包装执行组件、称重模块、贴标单元与条码扫描组件，卷材被机器人放置到包装工位后，定位夹具自动对中卡紧卷材内孔，带动卷材匀速旋转，缠绕机构将包装材料均匀包覆在卷材外圆周面，包装过程中可根据卷材幅宽自动调整缠绕行程，保证包装材料完全覆盖卷材端面与圆周面，避免运输存储过程中出现受潮、磕碰损伤。完成缠绕包装后的卷材随工位流转到称重位，高精度称重模块实时采集卷材实际重量数据，数据直接同步到后端标识生成系统，自动生成包含重量、规格、批次信息的标签，贴标单元自动完成标签粘贴，粘贴完成后条码扫描组件自动核验标签信息，避免出现错标、漏标问题，核验通过的卷材由另一台移栽机器人转运到下料码垛位，可直接对接后续仓储物流线。

　　设计阶段针对卷材类工件的载荷特性做了专项结构优化，机器人末端夹具采用圆弧抱持式结构，接触面包覆防滑聚氨酯垫层，避免夹取过程中损伤卷材端面与表层材料，所有回转工位均配置硬齿面回转支撑，承受大径向载荷的同时保证回转重复定位精度控制在±0.2mm以内，避免工位转位偏差导致的机器人取放料卡滞。整套设备的安装边界可根据车间实际场地做模块化调整，旋转储料架可根据产能需求扩展储料位数量，包装工位的卡紧机构可适配不同内径、不同幅宽的卷材，无需更换整套夹具，仅需调整卡爪行程即可完成规格切换，适配多规格共线生产的柔性需求。

　　气路与线路布局采用拖链内置式设计，所有走线沿设备机架内侧布置，避免机器人运动过程中出现管线拉扯、剐蹭问题，设备底部配置可调式支撑脚杯，可适应车间地面的不平整度，安装时无需做特殊地基处理，降低产线改造的施工成本。工位之间设置安全防护光栅，人员进入作业区域时设备自动暂停运行，避免人机协同过程中的安全风险，各执行单元的驱动电机均配置过载保护模块，出现卡料、过载情况时自动停机并触发报警，减少设备故障损坏概率。整套作业单元的节拍可根据前端产线的出料速度做匹配调整，单工位包装节拍可覆盖常规卷材产线的产能需求，相比人工作业模式可大幅降低包装工序的人员配置，同时保证包装质量的一致性，减少包装材料的浪费。
