四腔PET拉伸吹塑成型设备结构设计

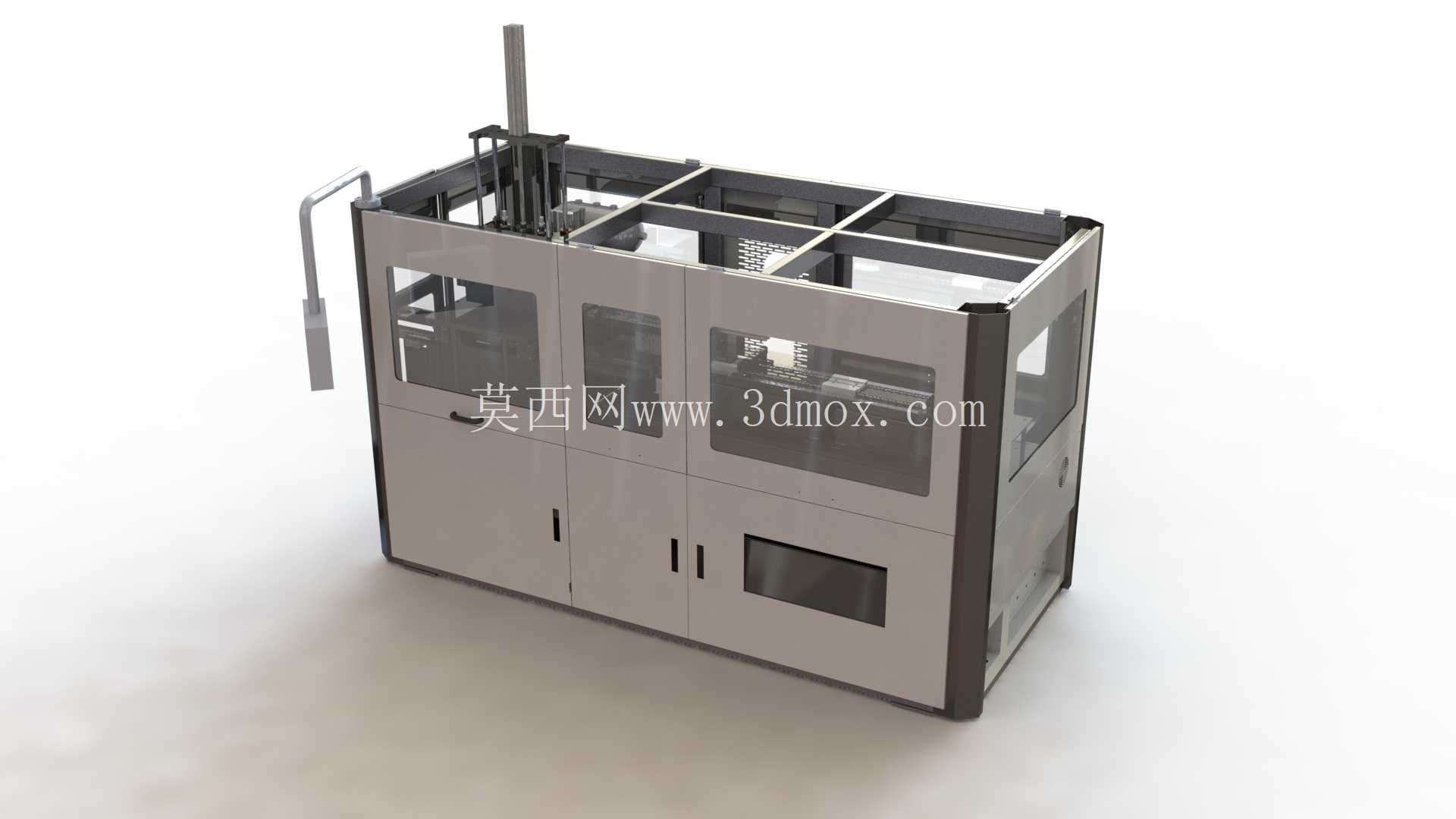

　　在食品饮料、日化包装的塑料容器生产环节，PET拉伸吹塑设备是衔接瓶坯注塑与成品灌装的核心加工单元，这款四腔结构的拉伸吹塑设备，针对1000毫升容量规格的PET瓶量产场景设计，每小时4000至4500瓶的产出能力，刚好匹配中小规模灌装线的节拍需求，不会出现产能冗余造成的设备空置，也不会因产能不足拖慢整条产线的流转效率。从设备整体布局来看，采用封闭式框架机身结构，外围护板分为上下两个功能区域，上半段设置透明观察窗，方便生产过程中实时观察拉伸、吹塑工位的动作状态，及时排查瓶坯夹持偏差、拉伸杆对位不准等常见故障，下半段为实体柜门结构，内部预留了气动管路排布、吹塑阀组安装、电气控制元件的容纳空间，所有走线走管都隐藏在护板内部，既避免生产过程中散落的瓶坯碎屑、冷凝水侵蚀元件，也能降低设备运行时的气动噪音向外传递。

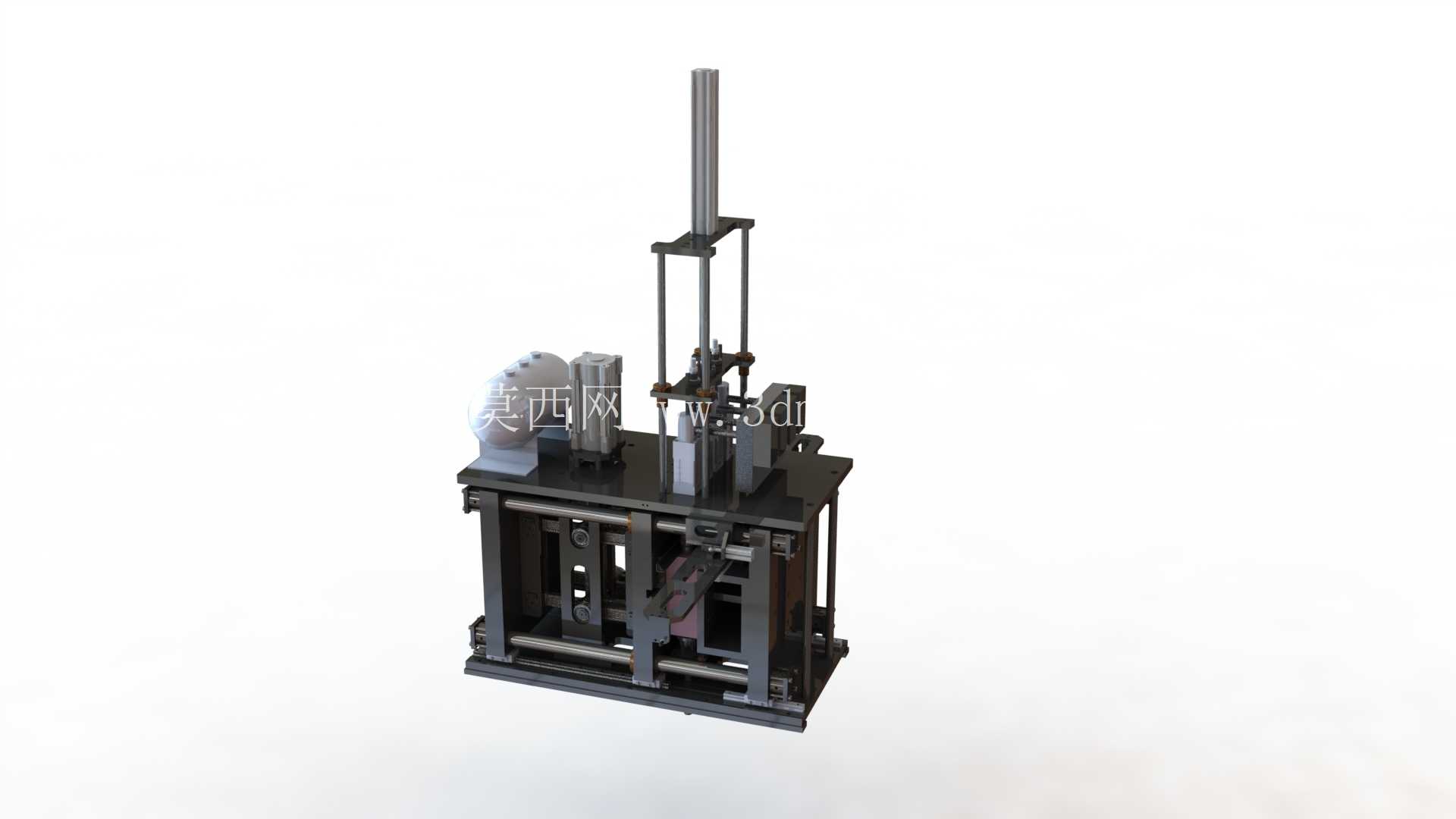

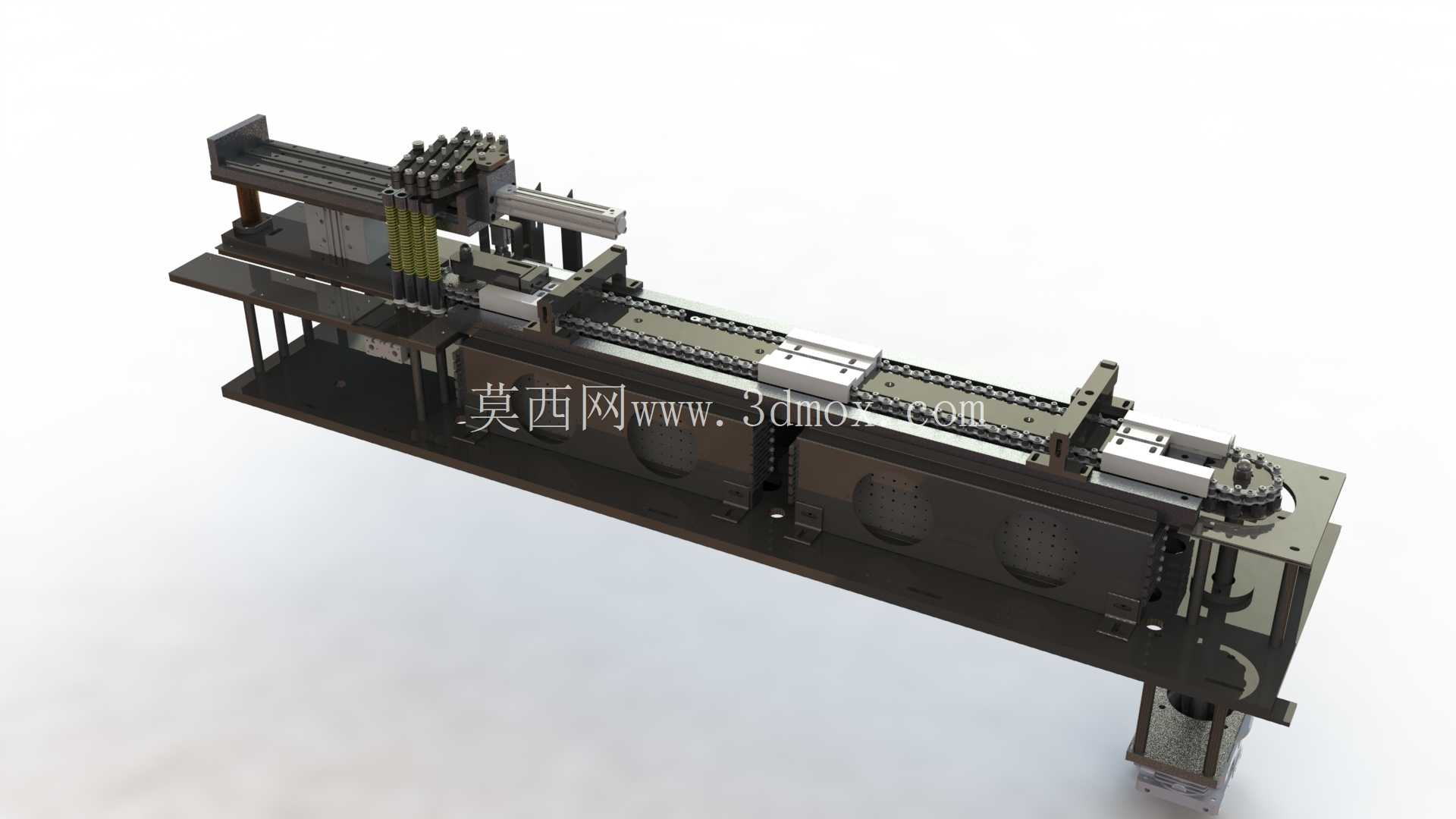

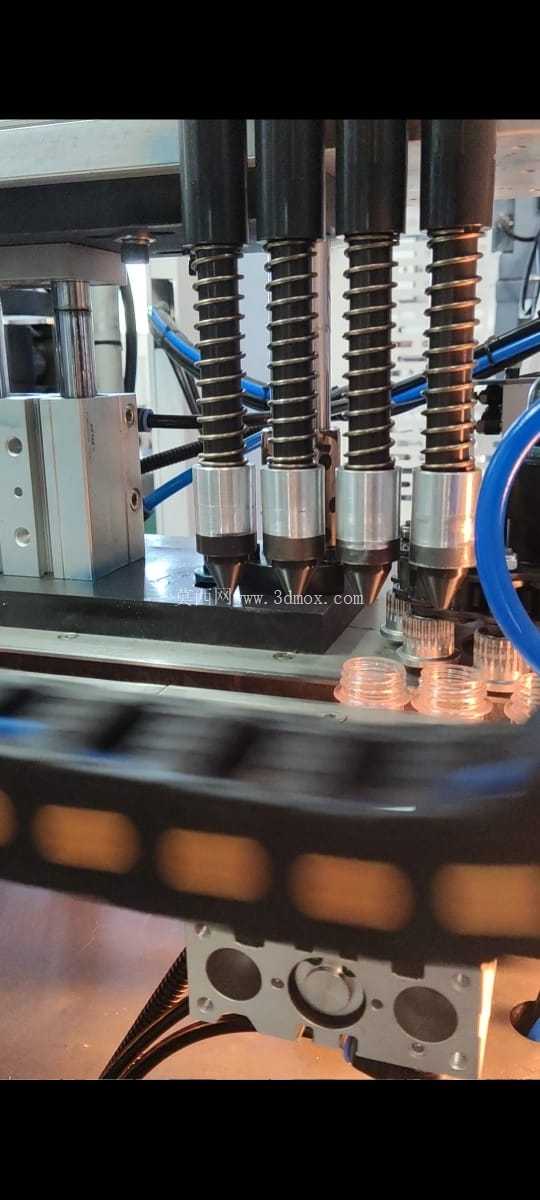

　　设备的工位排布采用直线式流转逻辑，瓶坯从进料端进入后，依次经过加热输送、拉伸定位、高压吹塑、成品脱模几个工序，四腔的模腔布局对应四个并行的加工工位，拉伸机构采用垂直导柱导向结构，保证拉伸杆下行过程中的同轴度，避免瓶坯拉伸时出现壁厚不均、瓶身偏斜的问题，吹塑工位的高压气路采用独立阀组控制每个模腔的进气时序与压力，能根据不同瓶型的工艺要求调整吹气参数，适配从薄壁饮用水瓶到稍厚壁的日化用瓶的加工需求。

　　做设备安装布局规划时，要注意机身左侧预留的操作手柄与维护空间，该区域是设备调试、模具更换时操作人员的主要站位，需要预留至少800mm的操作通道，设备顶部的拉伸驱动气缸向上延伸，安装时要确认车间顶部的净空高度满足驱动部件的上行行程需求，避免出现干涉；设备底部需要做水平调平，因为吹塑过程中合模机构会产生一定的冲击载荷，地面不平整会长期累积造成模腔对位偏差，影响成品瓶的合模线精度。

　　从设计思路上，这款设备没有追求过多的冗余功能，所有结构都围绕量产稳定性展开，护板上的小尺寸观察窗对应下部的成品出料工位，不用打开柜门就能观察成品瓶的脱模状态，机身框架采用标准铝型材与钣金件拼接的结构，后期维护时更换护板、调整内部元件位置都比较方便，不需要对主体框架做破坏性改动。在实际生产应用中，这类设备通常和前端的瓶坯注塑机、后端的灌装机做连线布局，设备的进料高度、出料高度都可以根据配套产线的输送线高度做小幅调整，不需要额外增加复杂的转接输送机构；设备的气动系统预留了外置干燥机的接口，因为吹塑用的高压空气如果含油含水，会直接造成PET瓶内壁出现污点，影响包装的食品接触安全性，所以在管路设计上已经提前考虑了气源处理元件的安装位置，不需要后期重新排布管路。对于做包装设备三维建模、产线布局规划的工程师来说，这个模型的结构细节完整还原了量产设备的实际安装边界，各个运动部件的行程范围、护板的开合空间、维护操作的预留位置都和实际设备一致，在做整线三维布局时直接调用，就能避免后期出现设备干涉、操作空间不足的问题，不用再反复核对设备样本的尺寸参数做二次建模。
