环形垂直反陀计数陀螺仪组件结构

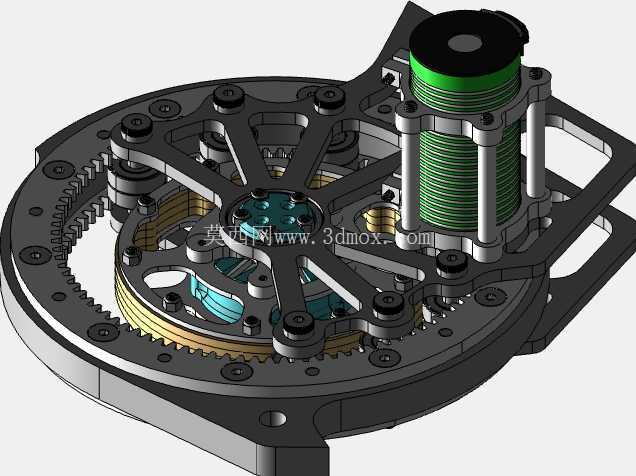

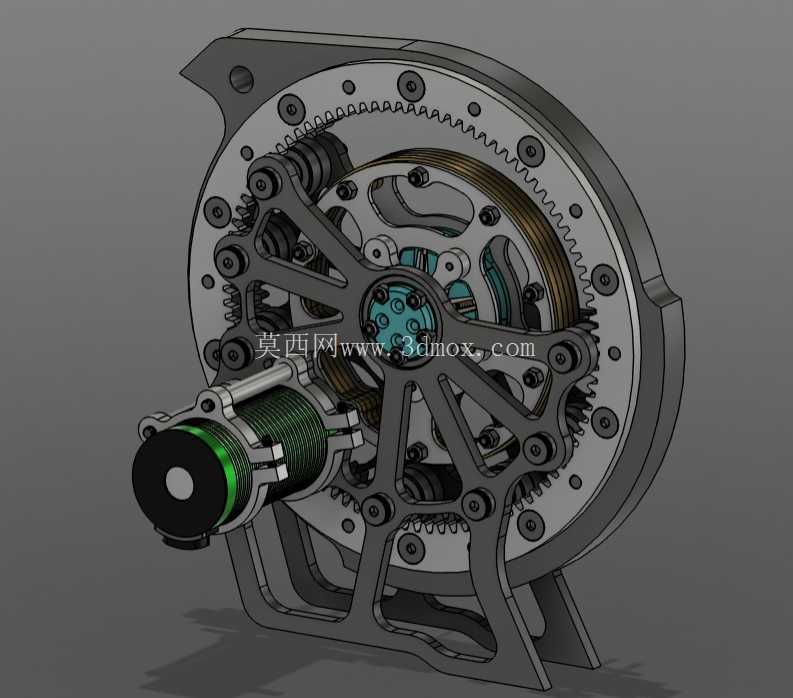

　　这套环形垂直反陀计数陀螺仪组件，核心服务于小型移动机器人的姿态稳定与行程计数场景，在轮式巡检机器人、小型勘探移动平台的作业过程中，能够在车体发生侧倾、颠簸时提供反向力矩补偿，抵消非预期的姿态偏转，同时内置的计数机构可同步采集陀螺转子的转动圈数，为航位推算系统提供精准的位移参考数据，弥补轮式编码器在打滑、悬空工况下的数据失真问题。从结构布局来看，整体采用环形嵌套设计，外层为一体式镂空支撑壳体，壳体周向均匀布置安装孔位，可直接通过螺栓固定在机器人底盘的中心安装位，安装边界的孔位间距适配主流小型移动机器人的底盘安装标准，整体外轮廓直径控制在120mm区间，轴向厚度不超过45mm，不会过度占用底盘内部的走线与电池安装空间，壳体边缘做了圆弧过渡处理，避免安装调试过程中划伤线束或操作人员。

　　内部轮系采用多层同轴嵌套布置，最外层为内齿圈结构，与周向均匀分布的三个行星齿轮形成啮合传动，行星齿轮通过销轴固定在中间的辐条式支撑轮架上，轮架采用等强度辐条设计，在保证结构刚度的前提下尽可能降低整体自重，减少陀螺运转过程中的额外惯量损耗。核心的陀螺转子组件布置在结构中心位置，转子外侧缠绕励磁线圈，通过侧边布置的电刷结构实现供电与信号传输，转子的转动轴线与安装平面保持垂直，在运转过程中产生的垂直轴向角动量，可在车体发生横向倾斜时输出反向修正力矩，维持车体的姿态稳定。

　　计数机构集成在中心转子与内齿圈的传动链路中，通过齿轮副的传动比匹配，将转子的高转速按固定比例减速后传递到计数触点，每完成固定圈数的转动就输出一个脉冲信号，无需额外加装外置编码器即可实现转动量的采集，简化了整体的布线难度。设计过程中充分考虑了运转过程中的动平衡问题，所有旋转件的质心都严格对齐主回转轴线，辐条式轮架的每根辐条都做了等重设计，周向布置的行星齿轮重量公差控制在0.1g以内，避免高速运转时产生额外的振动影响陀螺的稳定精度。侧边的接线端采用侧出式设计，出线方向平行于安装平面，可直接对接底盘上的主控板接口，无需额外弯折线束，降低了线束断裂的风险。

　　整套结构的传动齿轮都采用小模数设计，啮合间隙控制在0.02mm以内，既保证了传动的顺畅性，又避免间隙过大导致的计数误差，在实际应用场景中，可适配颠簸路面、小坡度攀爬等多种复杂工况，即使机器人在越障过程中出现单轮悬空的情况，这套反陀组件也能快速响应姿态变化，维持车体的平衡，同时输出准确的行程计数数据，为机器人的自主导航提供可靠的硬件支撑。在安装适配性上，组件的底部预留了定位止口，与底盘安装位的凸台配合可实现快速定位，安装时无需反复调整同轴度，降低了现场装配的难度，所有外露的结构件都做了阳极氧化处理，具备一定的防腐蚀能力，可在潮湿、多粉尘的户外作业环境下长期稳定运行。
