开源串口数据记录模块结构设计

在嵌入式调试、户外无人设备运行数据采集、小型科研实验装置的状态回溯场景里，串口数据的脱机存储一直是轻量化测试方案里的核心需求，这款开源数据记录模块的结构设计，完全围绕低功耗、小体积、易集成的现场使用逻辑展开。从实际工程落地的角度看，这类模块不需要复杂的外围电路适配，只要对接待采集设备的串口引脚，就能在设备运行过程中持续把串口输出的数据流写入存储介质，相当于给没有本地存储能力的小型控制板加装了独立的“黑匣子”，不需要上位机全程连线值守，就能完整留存设备运行全周期的串口输出数据，不管是野外部署的传感器节点调试，还是小型机器人的运行故障回溯，都能省去大量现场布线、值守的人力成本。

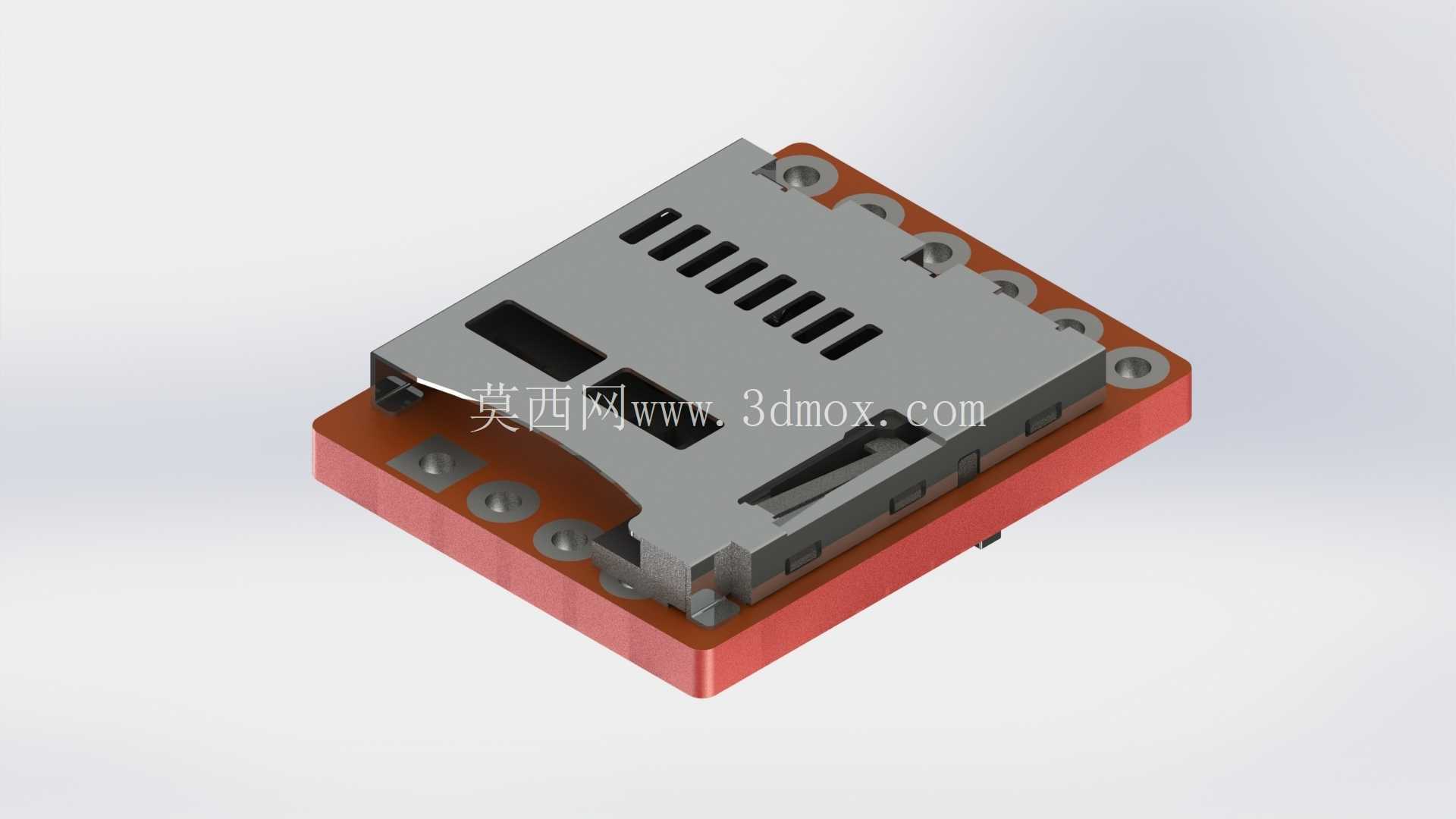

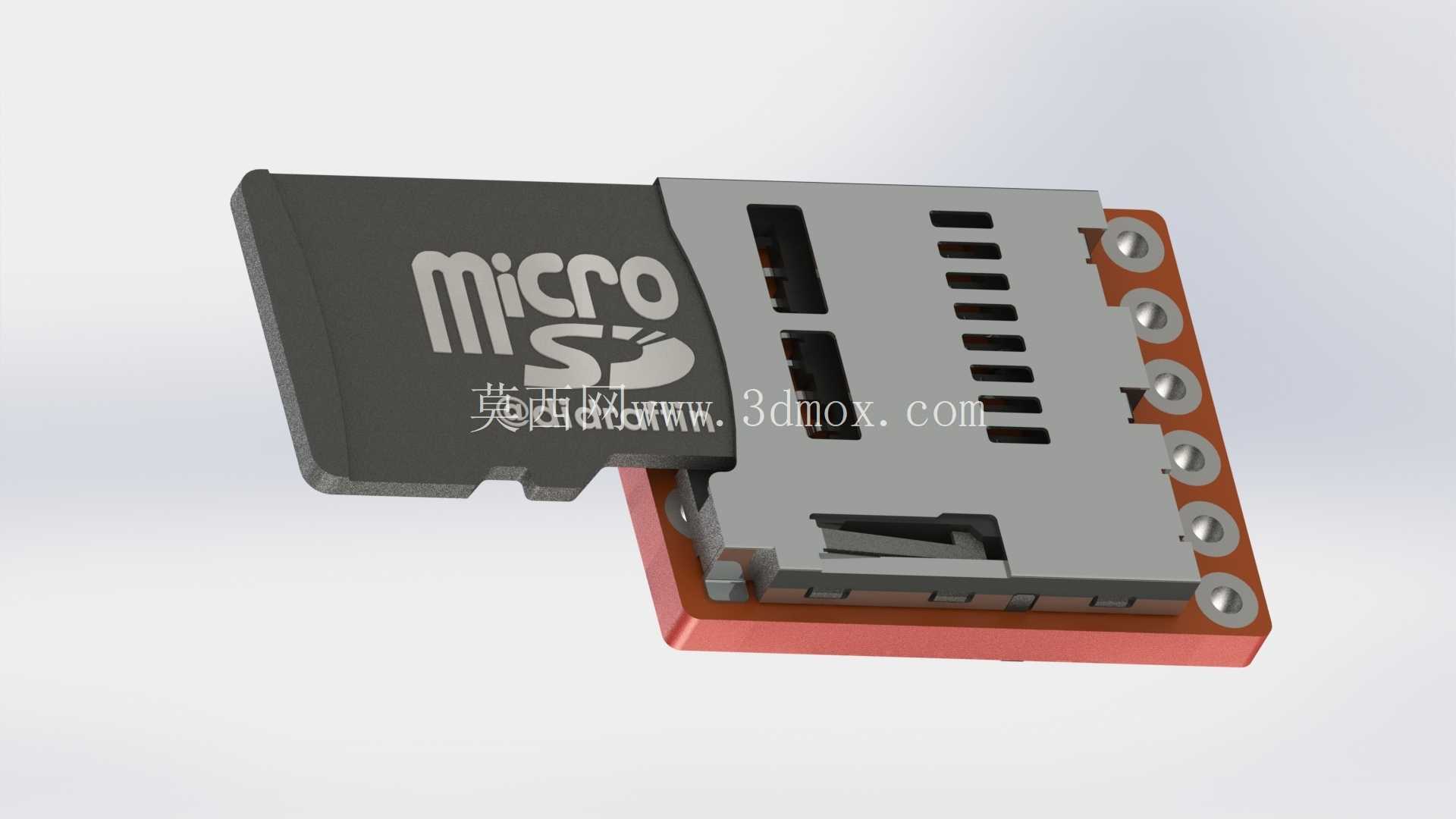

模块的整体结构采用双层板叠装设计，底层是主控电路基板，上层直接集成标准microSD卡座，没有额外的转接结构，最大限度压缩了整体安装高度，卡座周边做了局部的金属屏蔽围挡，既可以减少外部电磁干扰对SD卡读写稳定性的影响，也能在插拔SD卡时给卡座提供结构支撑，避免多次插拔后卡座焊盘出现脱焊问题。基板的四个角预留了标准安装孔位，孔位间距匹配通用小型嵌入式模块的安装规范，可以直接通过铜柱固定在小型设备的内部安装位上，不需要额外设计定制安装支架，安装边界的容错空间充足，哪怕是在紧凑的航模内部、小型传感器采集舱里，也能找到合适的固定位置，不会和周边的电池、接线端子产生结构干涉。

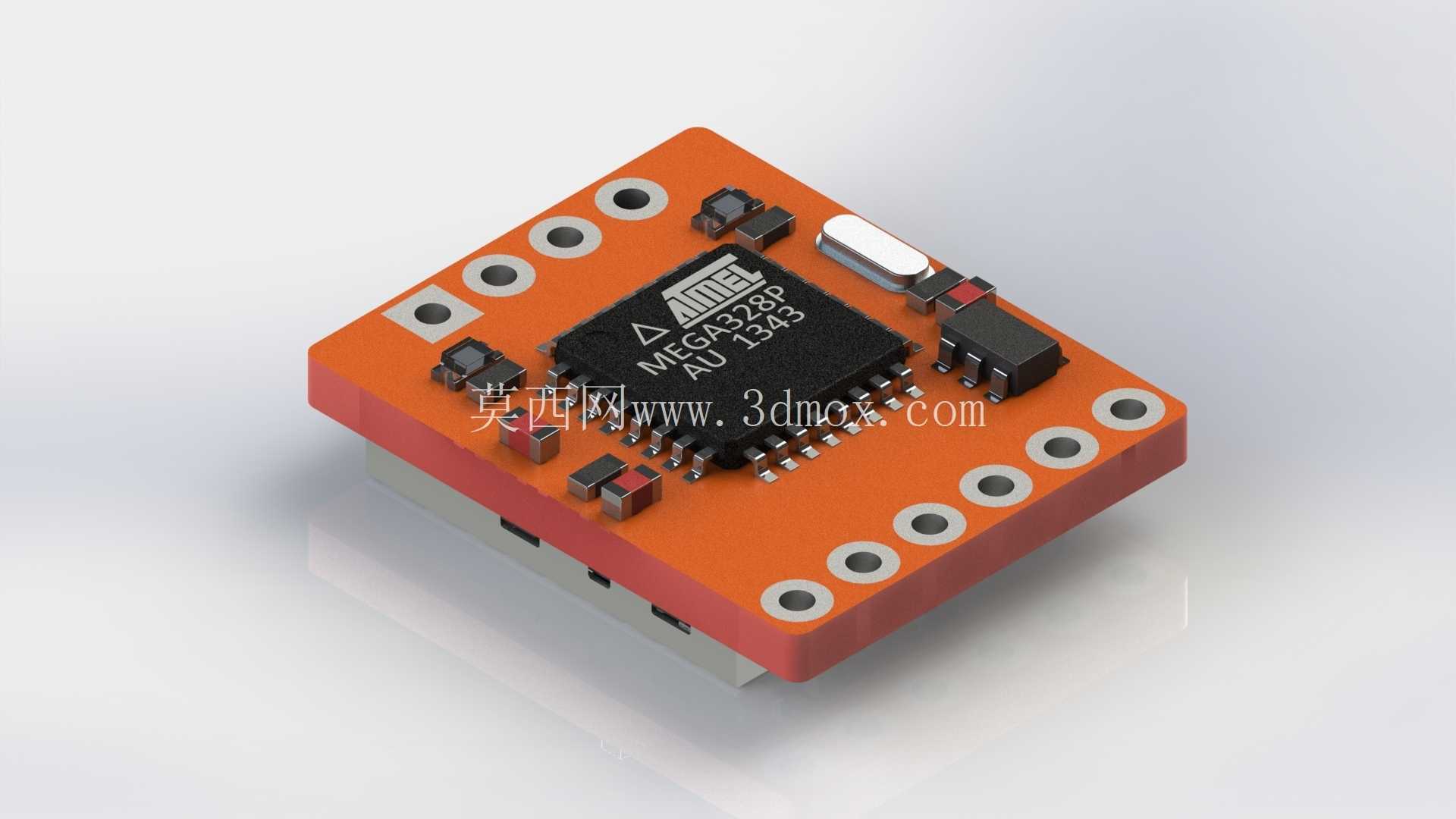

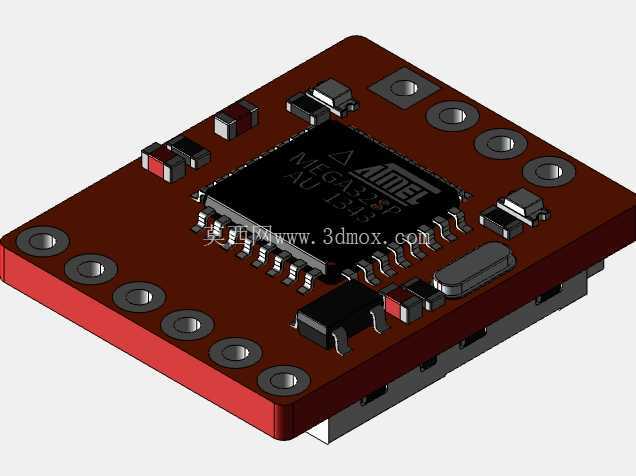

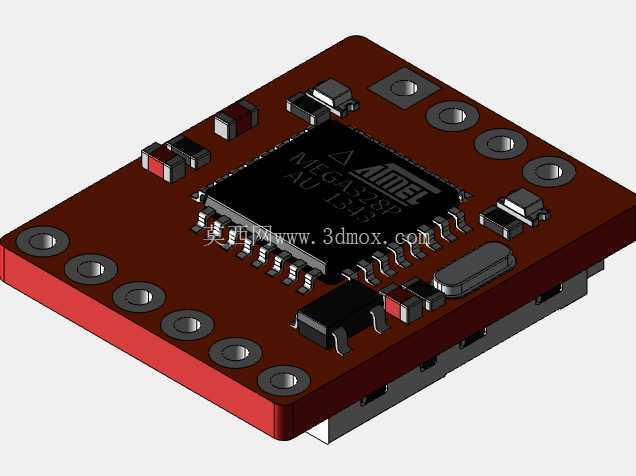

电路层面的设计完全围绕低功耗运行逻辑优化，主控单元选用成熟的8位微控制器，通过板载晶振提供稳定的运行时钟，在数据写入的间隙会自动进入低功耗待机状态，只有当串口缓冲区积累到设定的数据量时才会唤醒执行SD卡写入操作，这种间歇工作模式把整体平均运行电流压到了极低的水平，哪怕用小型锂电池供电，也能支撑长达数周的连续数据记录，完全适配没有持续外接电源的野外部署场景。存储适配层面做了全容量范围的兼容设计，支持从几十兆到几十GB的标准microSD卡，文件系统兼容通用的FAT格式，记录完成后把SD卡插到普通电脑上就能直接读取数据文件，不需要安装专用的解析软件，大幅降低了后期数据导出的门槛。

从结构细节设计来看，卡座的弹片接触位置做了针对性的让位设计，不会因为基板的轻微形变导致SD卡接触不良，基板边缘的接线引脚全部做了等距排列，引脚定义匹配通用串口模块的接线顺序，工程师在做集成设计时不需要反复核对引脚定义，直接按照常规串口接线方式就能完成对接。模块整体没有设计冗余的外壳结构，本身的基板厚度加上卡座的总高度控制在极低的范围内，哪怕是对安装空间有极致要求的小型穿戴式采集设备、微型无人机飞控扩展舱里，也能顺利安装。在持续数据流记录的场景下，模块的写入逻辑做了缓冲区优化，不会因为高频数据输入出现丢包问题，哪怕是高波特率的持续串口输出，也能稳定完成数据写入，不会因为缓冲区溢出导致记录数据断层。

对于做嵌入式设备集成、小型测试装置开发的结构工程师来说，这类模块的三维结构模型可以直接导入到整体设备的装配设计里，提前核对安装孔位、接线空间、与周边部件的安全距离，避免在实际打样组装时出现结构干涉，也可以根据模块的实际尺寸，针对性设计配套的固定卡座、防护外壳，让模块可以适配更复杂的工业现场使用环境，比如高振动、多粉尘的部署场景下，可以在模块外部加装简易的防护壳，依托模块本身预留的安装孔位完成固定，不需要改动模块本身的电路结构。
