5kW风力发电机叶片三维设计模型

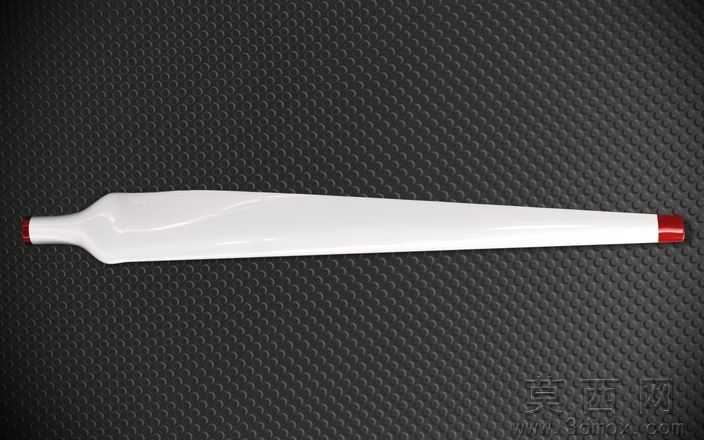

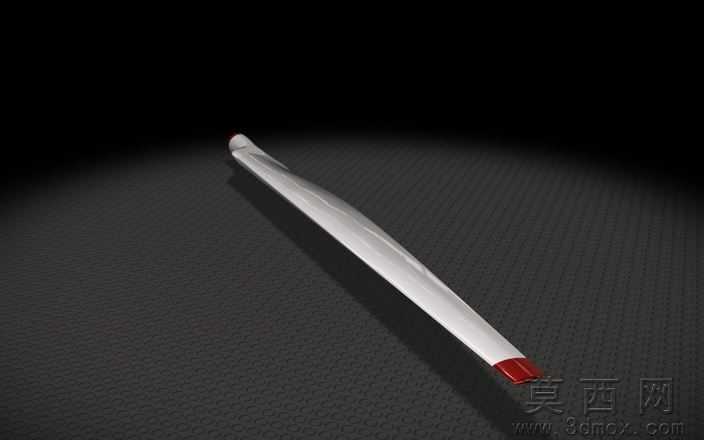

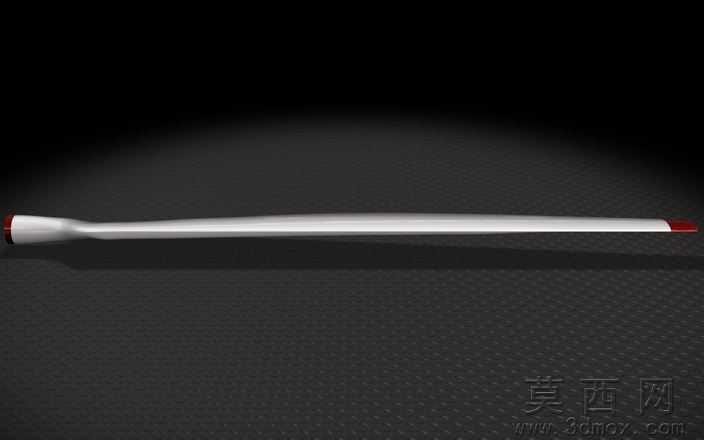

本模型为适配5kW风力发电机组的专用叶片三维设计，整体建模流程遵循风电叶片正向设计逻辑：首先基于翼型气动性能参数完成叶根到叶尖的翼型截面排布，依次完成各截面的弦长、扭转角参数化定义，通过放样曲面命令生成叶片主体曲面，对叶根连接段做加厚过渡处理，叶尖段做流线型修型，最终完成实体化建模，全程保证曲面曲率连续无破面，符合气动外形设计要求。参数设计层面，该叶片额定适配5kW功率等级的风力发电机组，叶片整体长度为3米，叶根段采用适配轮毂连接的标准安装接口尺寸，沿展向的弦长从叶根到叶尖逐步收窄，扭转角随展向位置做梯度变化，匹配额定风速下的最佳攻角，保证风能捕获效率，同时兼顾结构强度要求，避免运行中出现共振、形变超标问题。渲染材质层面，模型展示效果中叶片主体采用哑光白色玻璃钢复合材料质感，表面做细腻的哑光肌理处理还原真实风电叶片的涂层质感，叶尖段采用醒目的红色航空警示涂装材质，场景搭配深色纹理地面做衬托，通过三点布光突出叶片的流线型曲面特征，清晰展示叶片的整体外形与细节结构。结构原理层面，该叶片为水平轴风力发电机的核心风能捕获部件，运行过程中气流流经翼型截面产生升力带动叶片旋转，将风能转化为轮毂的旋转机械能，叶片的翼型选型、扭转角分布、弦长变化均经过气动优化，可在额定风速区间内保持较高的风能利用系数，叶根的加厚结构可传递气动载荷到轮毂，保证长期运行的结构可靠性。软件兼容层面，模型提供STEP/IGES通用三维格式文件，可兼容SolidWorks、UG、Pro/E、Catia等主流三维CAD软件，导入后可直接进行编辑、装配、工程图生成、仿真分析等操作，无需额外修复破面，适配不同设计场景的使用需求。研发教学应用层面，该模型可作为中小型风力发电机组研发的参考原型，用于叶片气动性能仿真、结构强度校核、整机装配验证等研发环节，也可作为高校新能源专业、机械设计专业的教学案例，用于讲解风电叶片的设计原理、曲面建模方法、气动性能基础知识，同时也可用于风电相关科普场景的三维展示，帮助理解风力发电的核心部件结构。
