30kW风力发电机组概念设计三维模型

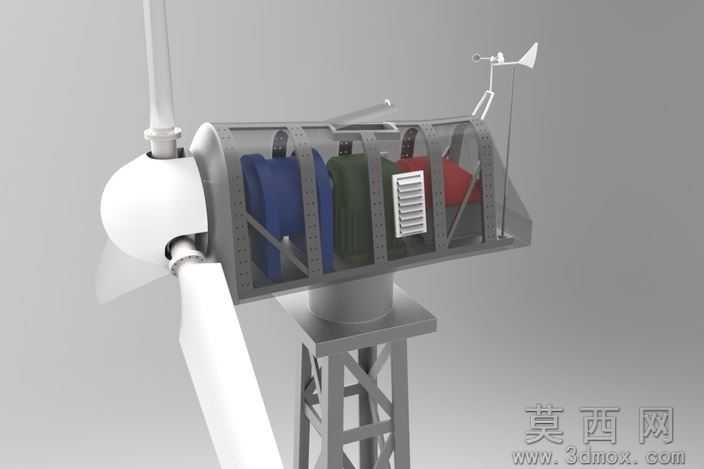

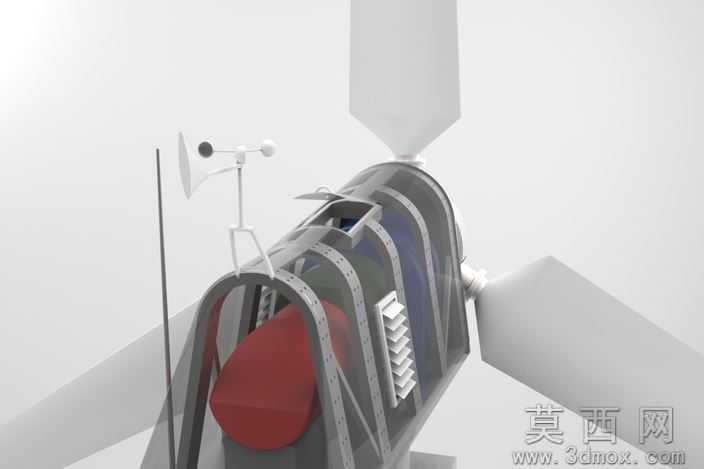

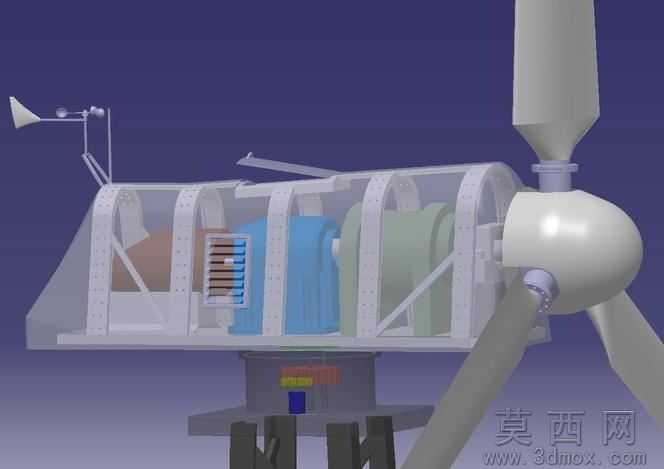

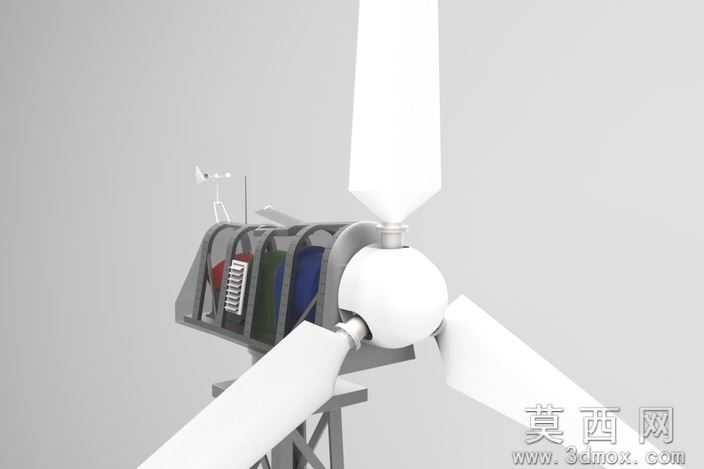

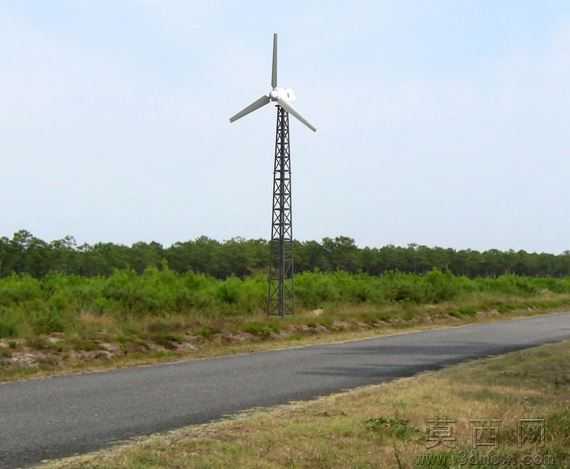

本模型为30kW风力发电机组概念设计三维模型，建模过程遵循从整体到局部的设计逻辑，首先搭建机组整体装配骨架，确定风轮、机舱、塔筒的相对安装位置与空间尺寸边界，再依次完成叶片、轮毂、机舱罩、内部传动支撑结构、塔筒段的独立零件建模，建模过程中严格对齐各部件的装配基准，保证后续装配无干涉错位问题。参数设计层面，模型匹配30kW功率等级的小型风电机组设计规范，风轮直径适配对应功率的扫风面积要求，塔筒高度匹配低风速区域农场场景的安装高度需求，叶片翼型采用适合小型机组的高升阻比截面，各连接部位的法兰、螺栓孔位均按照通用机械连接标准预留对应尺寸，保证结构设计的合理性。渲染材质方面，叶片采用哑光白色玻璃钢材质表现，还原真实风电叶片的复合材料质感，机舱罩采用半透明磨砂材质，可直观展示内部的支撑框架与组件布局，塔筒采用哑光深灰金属漆材质，金属结构件采用银灰色金属材质搭配适当的粗糙度，渲染效果清晰区分不同部件的材质属性，同时保留概念设计的简洁展示效果。结构原理上，模型完整呈现水平轴风力发电机的核心结构，三叶片风轮通过轮毂连接机舱主轴，机舱内部预留发电机、传动部件的安装空间，顶部设置风速风向检测装置，塔筒采用分段式支撑结构连接地面基础，整体结构符合上风向水平轴风电机组的运行逻辑，可直观展示风能捕获到机械能传递的结构路径。软件兼容层面，模型提供STEP、IGES、STL等通用三维格式，可兼容SolidWorks、UG、Pro/E、CATIA等主流三维机械设计软件，不同软件导入后可保留完整的装配结构与零件几何特征，无需额外修复破面即可开展后续编辑工作。研发教学应用层面，该模型可作为小型风力发电机组概念设计的参考案例，用于新能源装备设计课程的教学演示，帮助学习者理解风电机组的整体结构组成，也可作为农场分布式风电项目的方案展示模型，为小型离网风电系统的方案设计提供直观的三维参考，同时也可用于新能源科普场景的结构展示，帮助受众快速理解风力发电的基础结构逻辑。
