全尺寸涡轮喷气发动机参数化结构设计

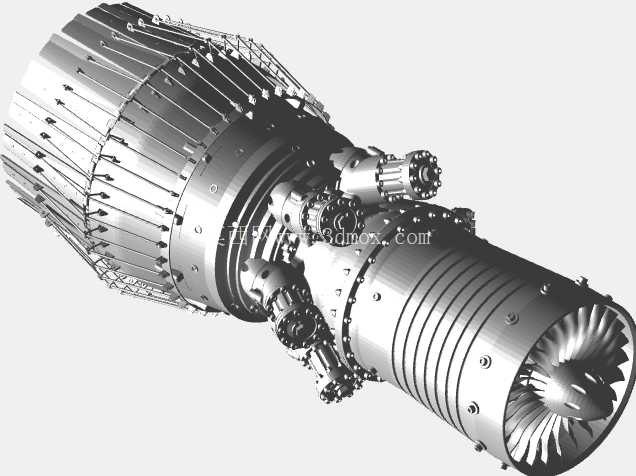

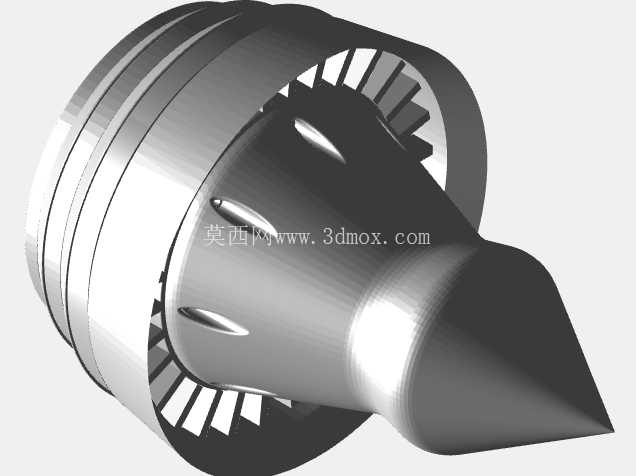

在航空动力装备研发、航空航天教学实训、推进系统方案验证场景中，全尺寸涡轮喷气发动机的结构还原度直接决定方案论证、教学演示、原理验证的实际效果。这套参数化结构设计覆盖涡轮喷气发动机全系统组件，从前端进气风扇到后端排气喷口的所有结构均按实际工程逻辑完成装配约束，可直接用于动力系统结构拆解演示、工作原理动态仿真、零部件装配干涉校验等场景。

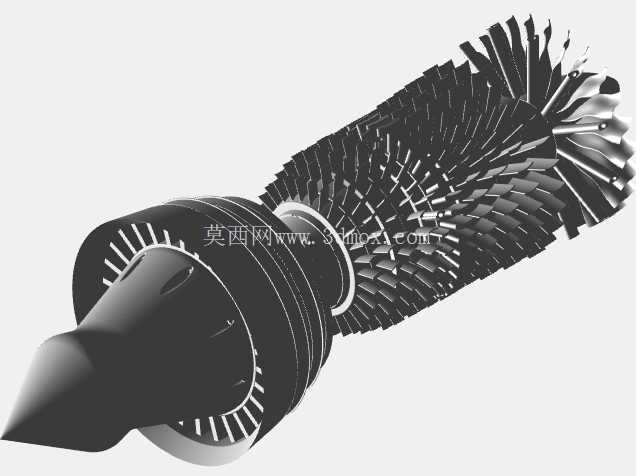

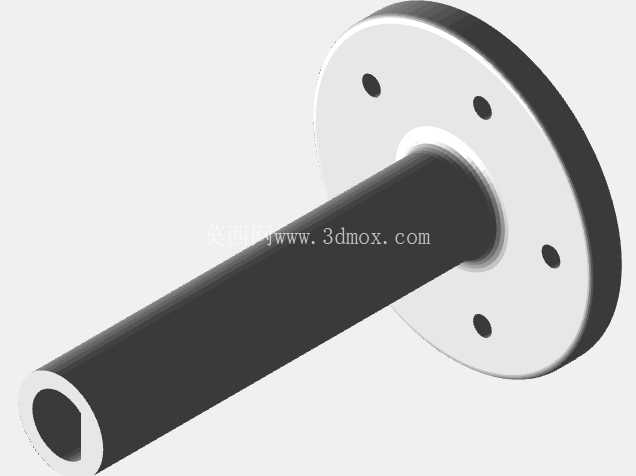

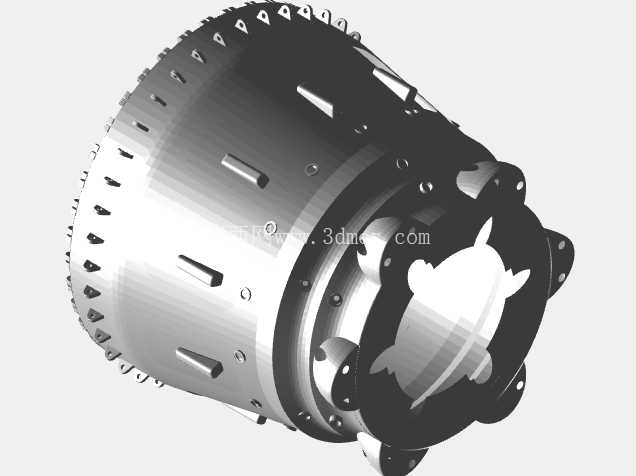

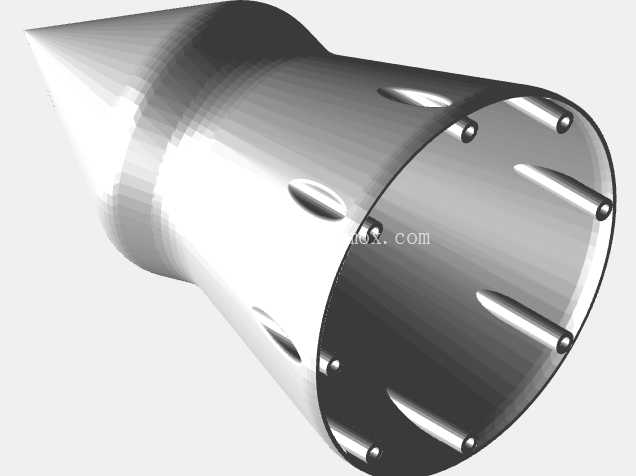

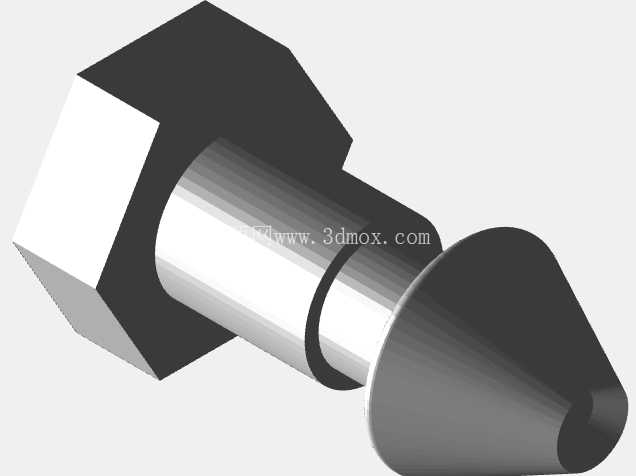

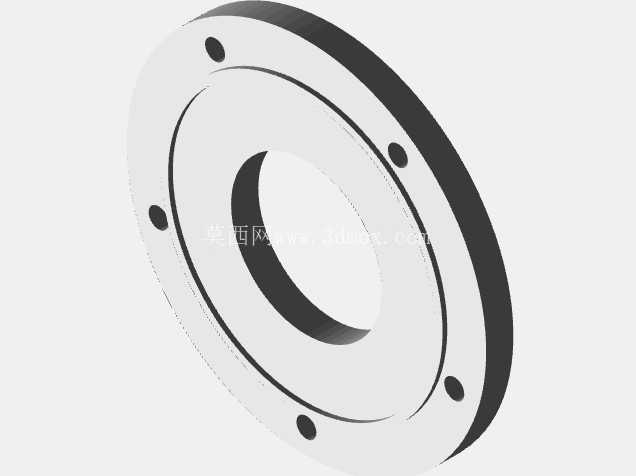

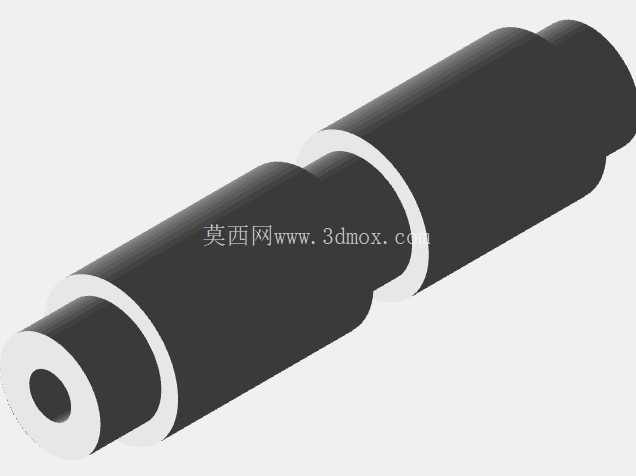

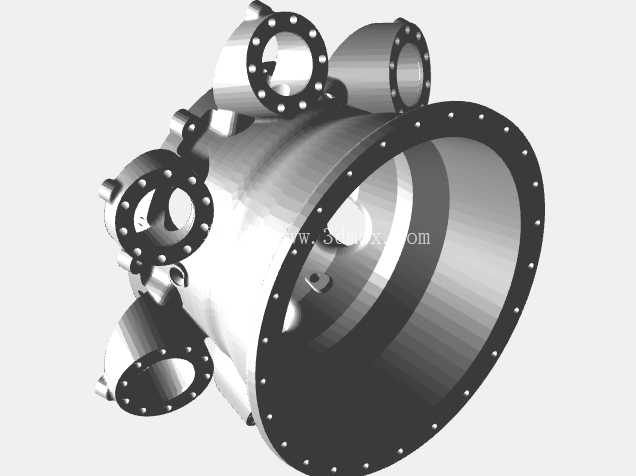

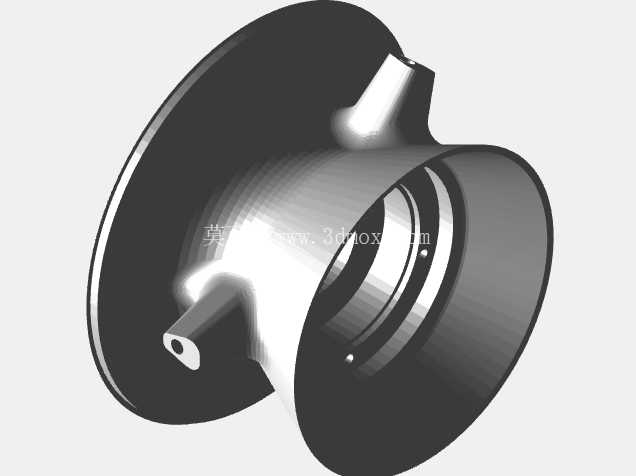

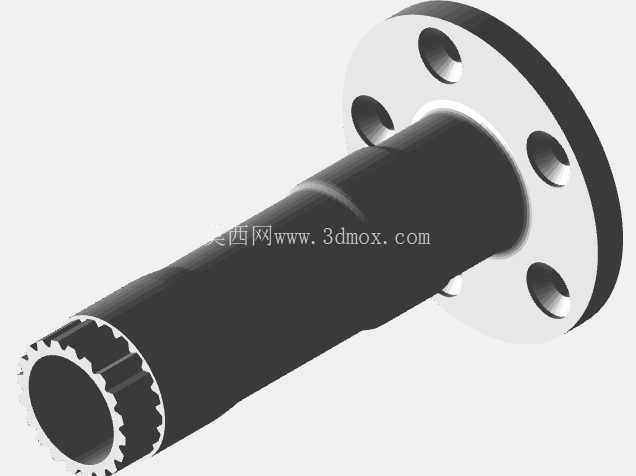

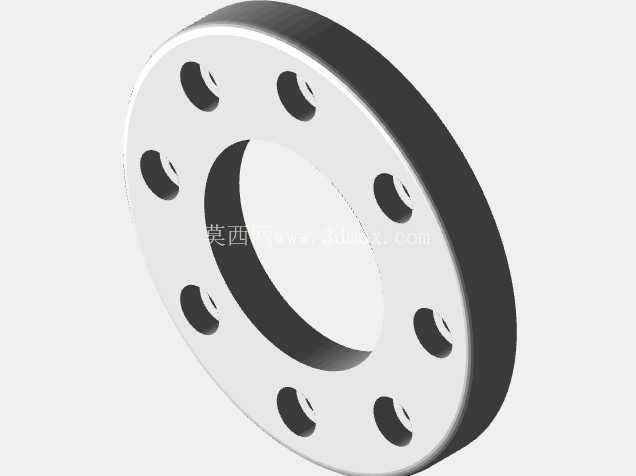

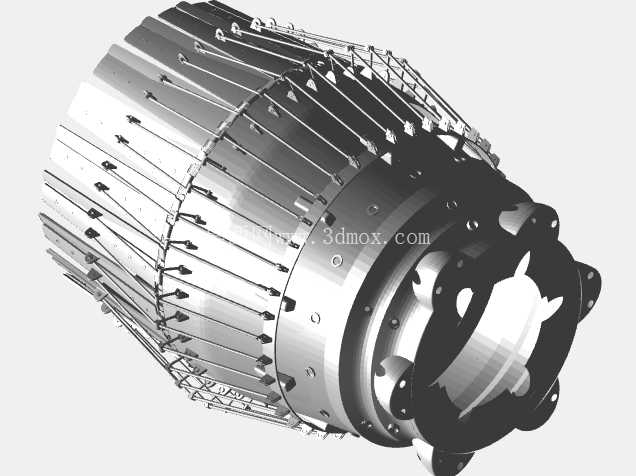

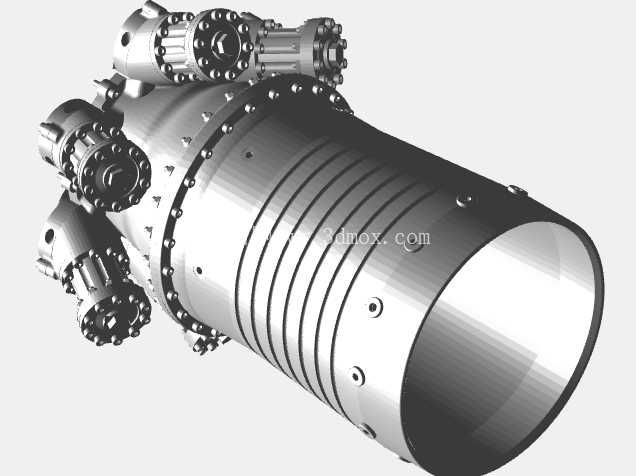

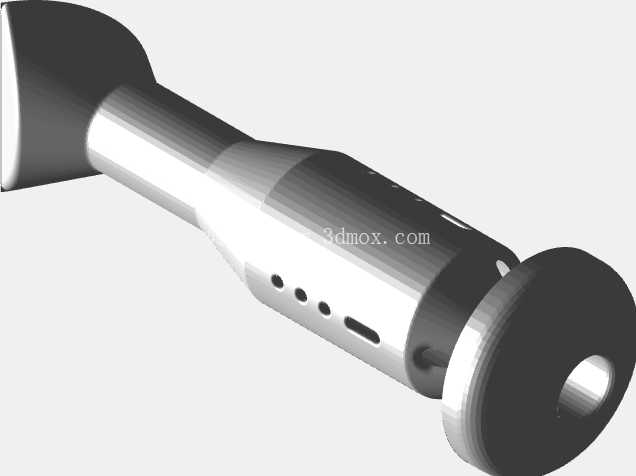

从实际功能划分来看，整套结构分为三个核心功能段，分别承担不同的动力生成与传导作用。燃烧室段作为动力生成的核心区域，内部型面按气流组织逻辑设计，可模拟点火后高压燃气的生成与膨胀过程，型面过渡处均做圆角处理，避免应力集中问题，同时预留了点火组件、燃油喷嘴的安装接口，接口尺寸匹配常规航空动力试验件的安装标准，可直接对接试验台架的供油、点火管路。主轴组件作为动力传导的核心部分，包含旋转轴、涡轮叶片、内部支撑结构，设计时针对不同工作状态做了三种配置的结构适配：打开状态可清晰展示内部流道与叶片排布，用于教学演示时的结构讲解；关闭状态还原发动机整机封闭外形，可用于整机气动外形仿真；工作状态模拟实际运转时的叶片角度、轴系配合关系，可用于运转过程的动态干涉检查。排气组件作为推力输出的最终段，喷口型面按高速燃气导流需求设计，内壁光滑过渡减少气流阻力，可直观展示喷气推进的推力生成阶段的气流走向，喷口连接法兰尺寸匹配主流试验台架的安装接口，无需额外改制即可完成台架对接。

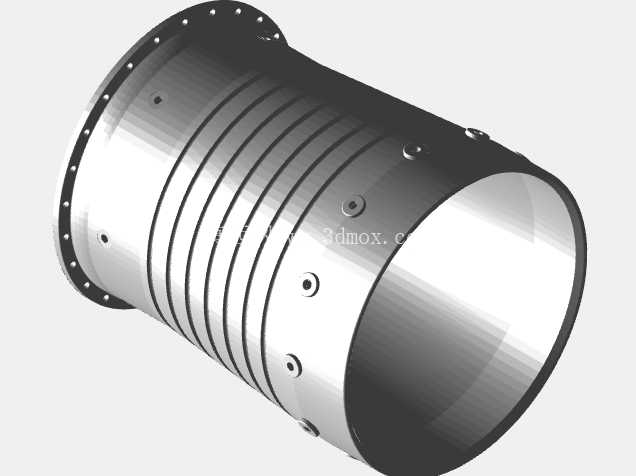

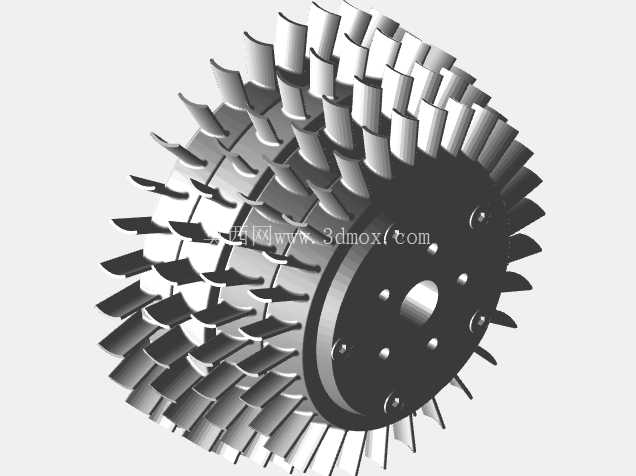

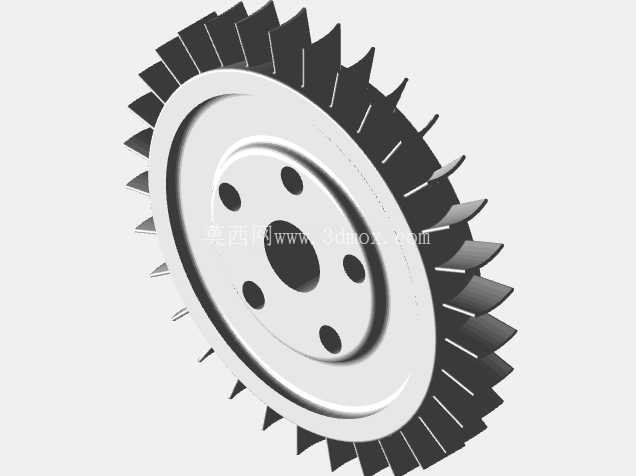

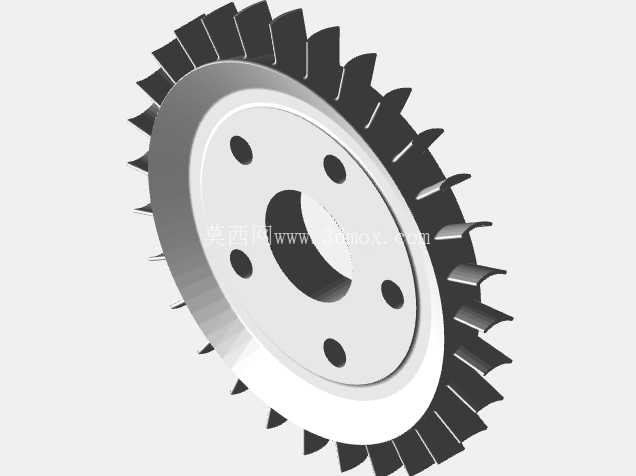

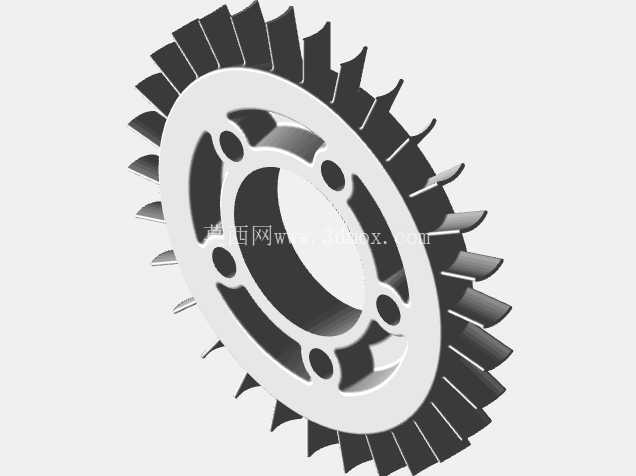

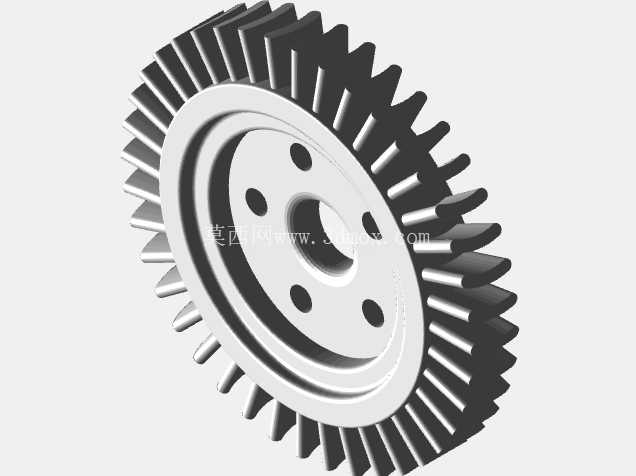

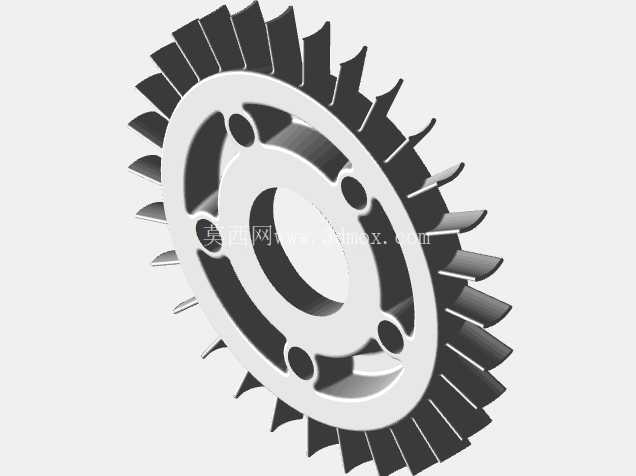

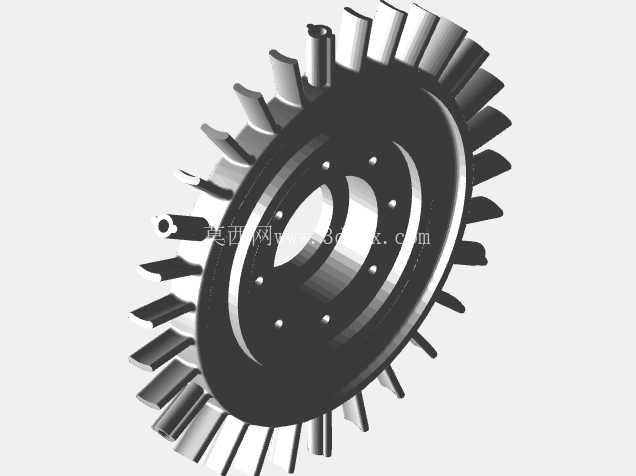

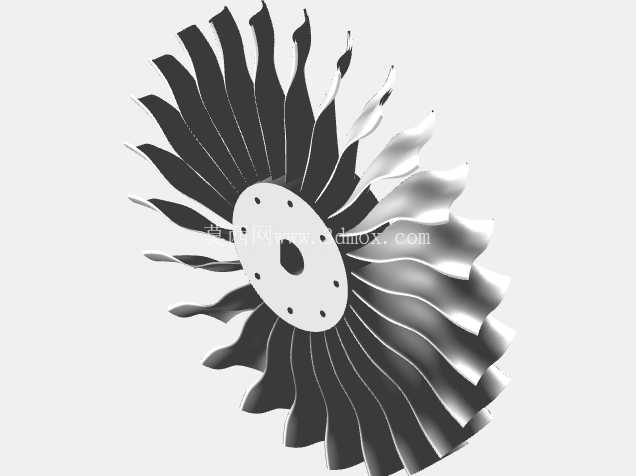

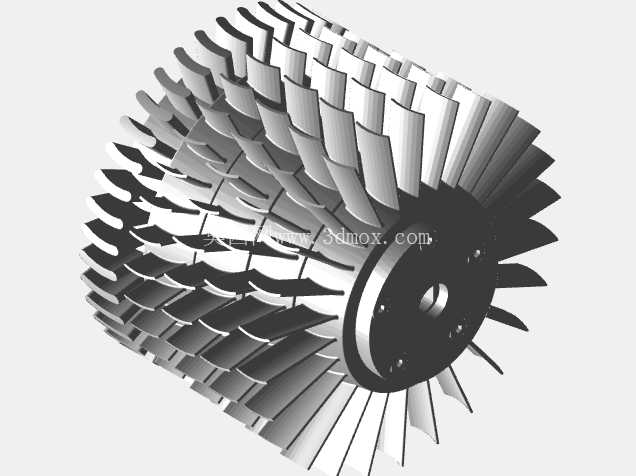

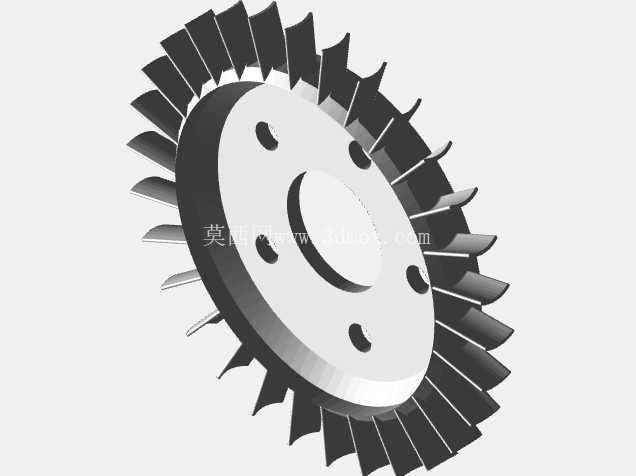

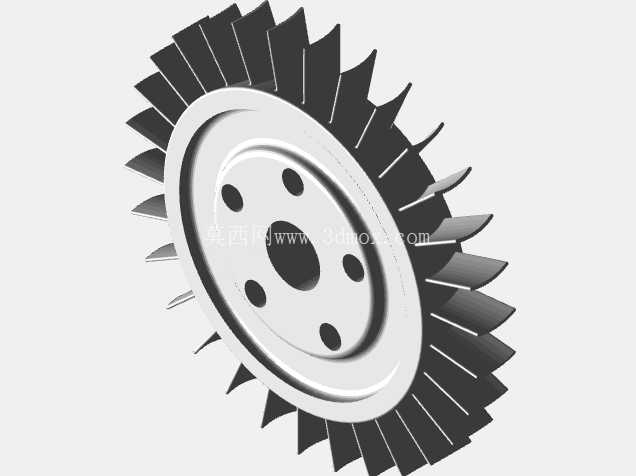

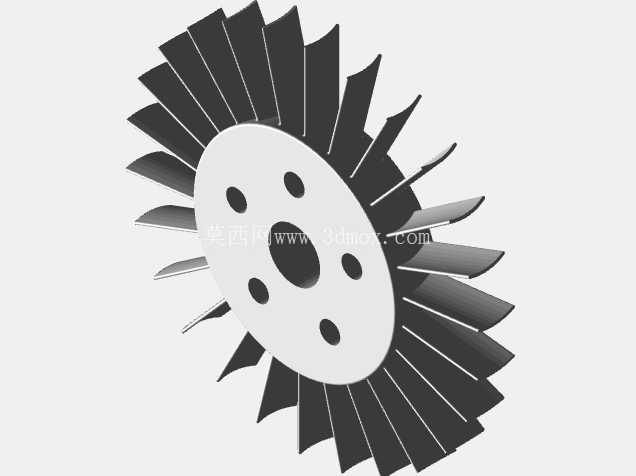

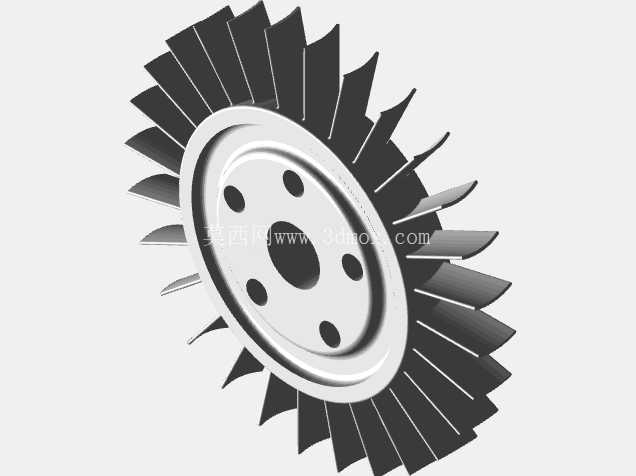

设计过程中采用跨平面草图绘制方式完成所有零部件的轮廓定义，针对压气机叶片、进气壳体、后壳体这类复杂曲面零件，通过放样特征完成曲面生成，所有叶片的叶型均按实际气动载荷要求设计弦长、安装角与扭转角度，保证叶型与实际工程应用中的航发叶片参数一致。整机共包含52个定制零件，每个零件均设置独立的参数化驱动尺寸，修改核心参数即可快速调整整机尺寸、叶片数量、壳体壁厚等关键指标，适配不同推力等级的发动机方案论证需求。

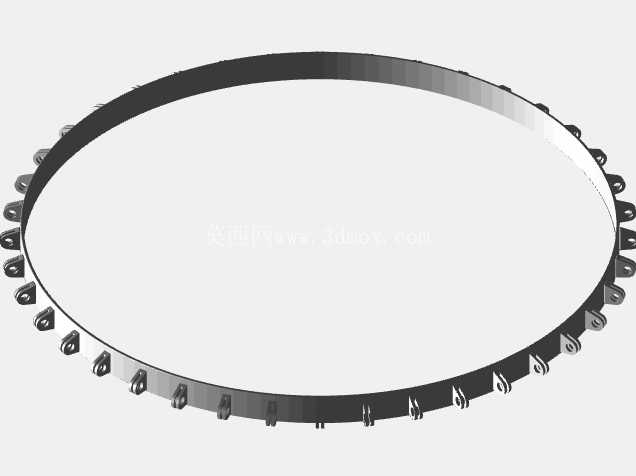

从安装边界来看，整机的径向最大尺寸位于进气风扇段，轴向尺寸从进气口前端面到排气喷口后端面的距离按全尺寸1:1还原，安装节的位置设置在壳体中部的承力环位置，承力环处的壁厚做了加厚处理，可承受整机运转时的振动载荷与自重，安装接口的孔位、孔径均按实际航空发动机安装标准设计，可直接适配常规的发动机台架安装支架，无需额外设计转接结构。各零部件之间的配合公差按机械设计手册中的航空级配合要求设置，旋转件与固定件之间预留了合理的运转间隙，避免仿真运转过程中出现干涉问题，同时密封面处的结构尺寸匹配常规金属密封件的安装要求，可用于密封结构的方案验证。

在实际工程应用中，这套结构既可以用于航空院校的发动机结构教学，通过拆解装配让学员直观理解涡喷发动机的工作逻辑；也可以用于小型航空装备的动力方案论证，通过修改参数快速生成不同推力等级的发动机结构，缩短方案研发周期；还可以用于航空科普展品的制作，1:1的全尺寸结构配合动态演示功能，可直观展示喷气动力的生成原理。
