CAD挑战赛参赛轮式竞技机器人结构设计

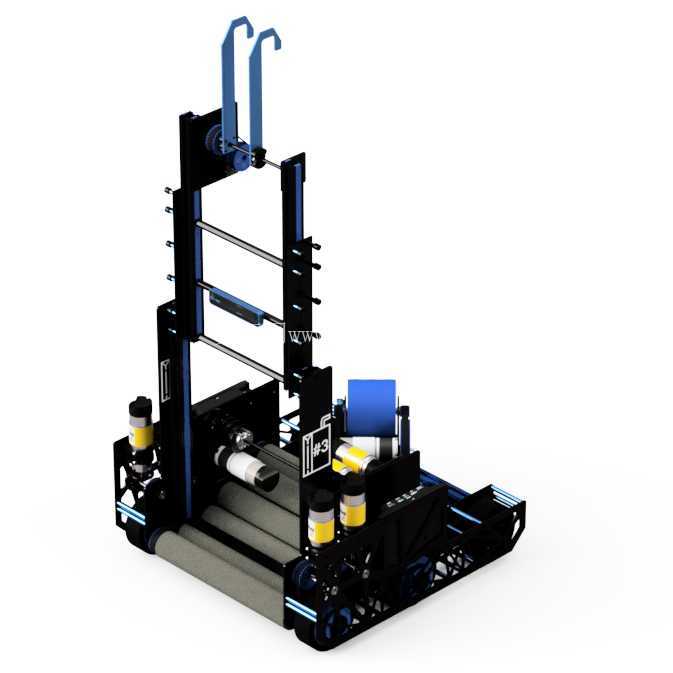

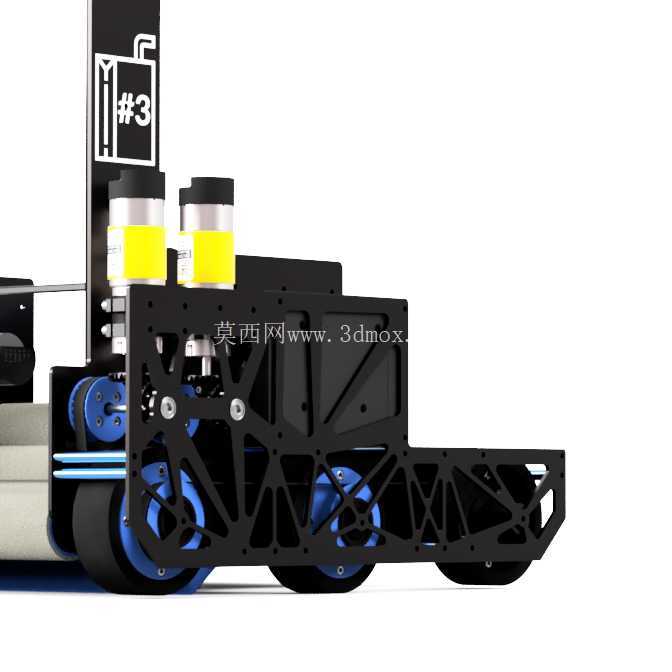

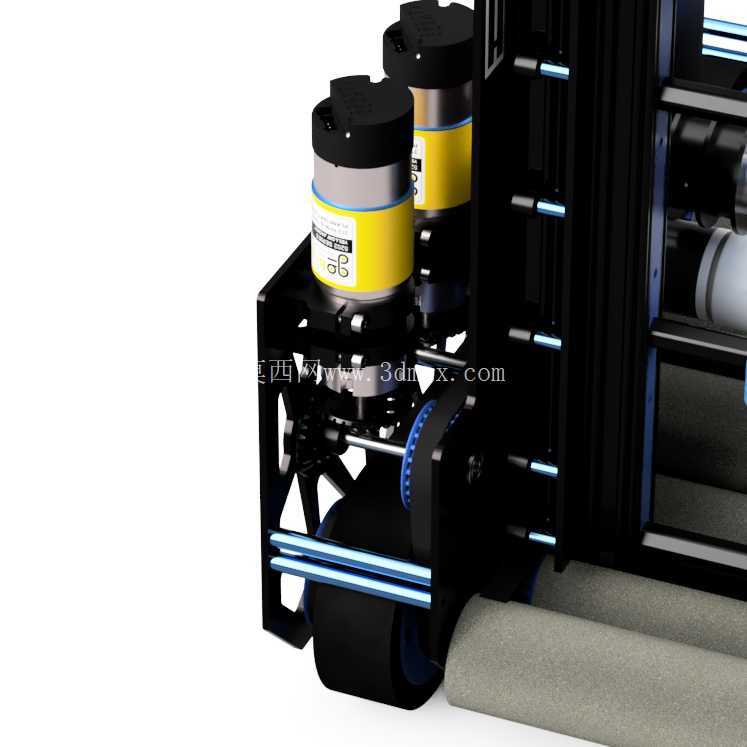

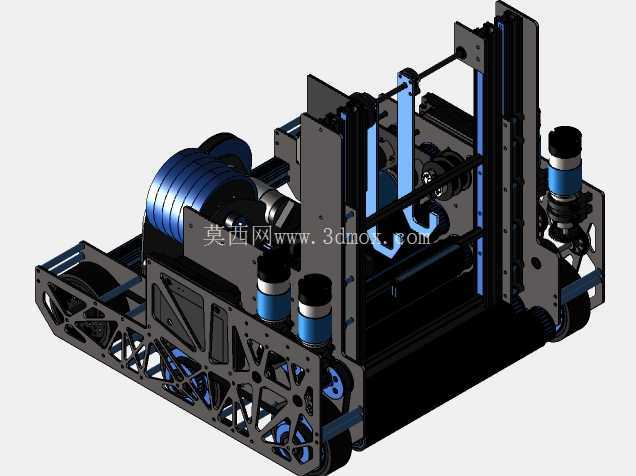

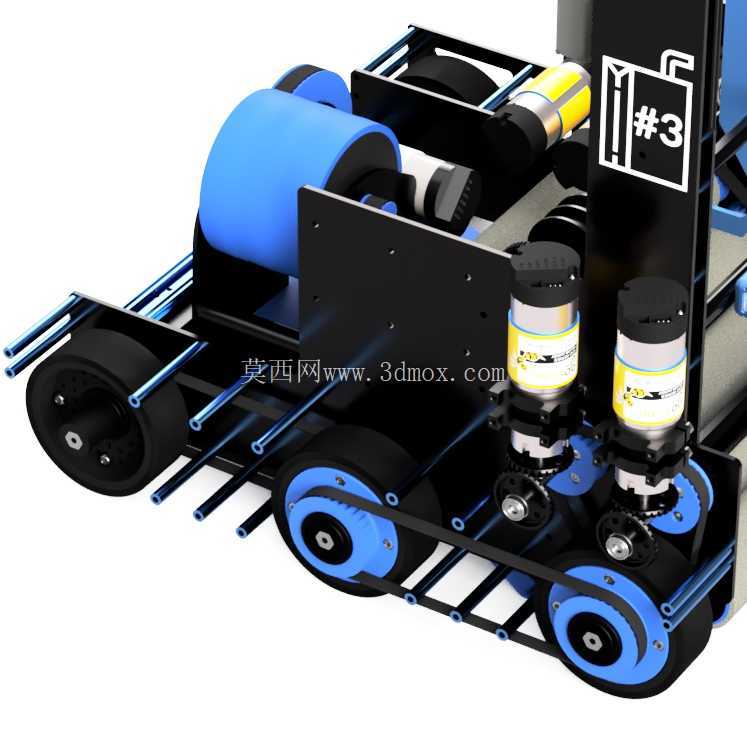

这款轮式竞技机器人的结构设计，核心围绕对抗类赛事的实战需求展开，从底层框架到上层功能模块的排布，都优先考虑赛场对抗中的稳定性、动作响应速度与功能拓展冗余。首先看底盘部分，采用镂空式铝型材拼接框架，在保证整体结构刚性的前提下尽可能降低自重，框架的镂空区域并非随意开设，每一处开孔位置都经过受力校核，既避开了传动部件的安装位，也为走线、传感器安装预留了充足空间，底盘的轮系布局采用双侧对称驱动搭配辅助支撑轮的形式，驱动轮直接与减速电机输出端连接，省去了额外的传动转接结构，减少动力传递过程中的损耗，辅助支撑轮设置在底盘前后端，避免急停、转向或者对抗碰撞时出现底盘倾翻的问题，轮面选用高摩擦系数的包覆材质，保证在赛场常见的平整硬质地面上有足够的抓地力，不会出现起步打滑、转向偏移的情况。

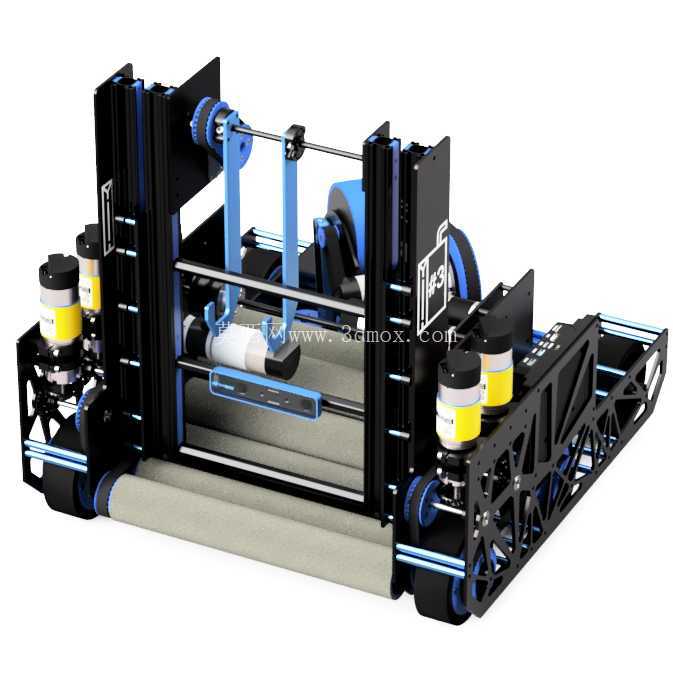

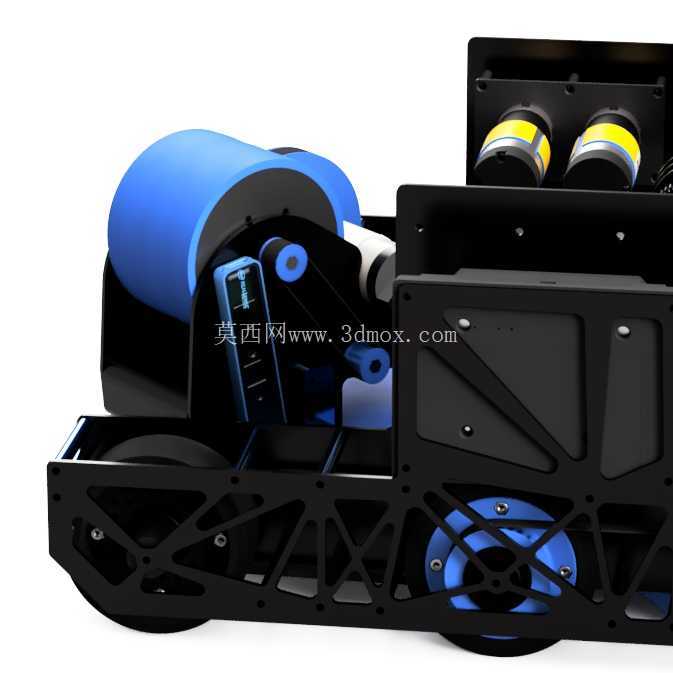

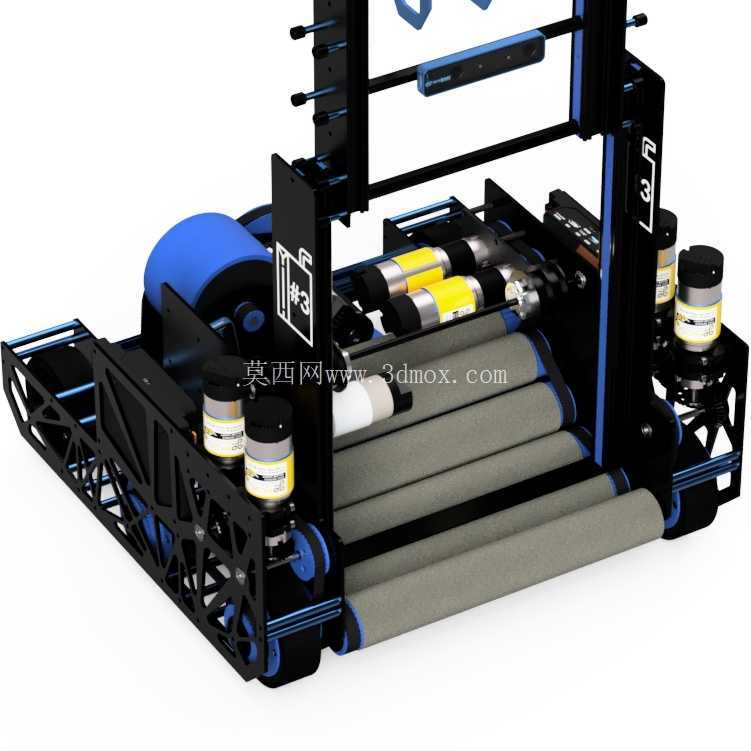

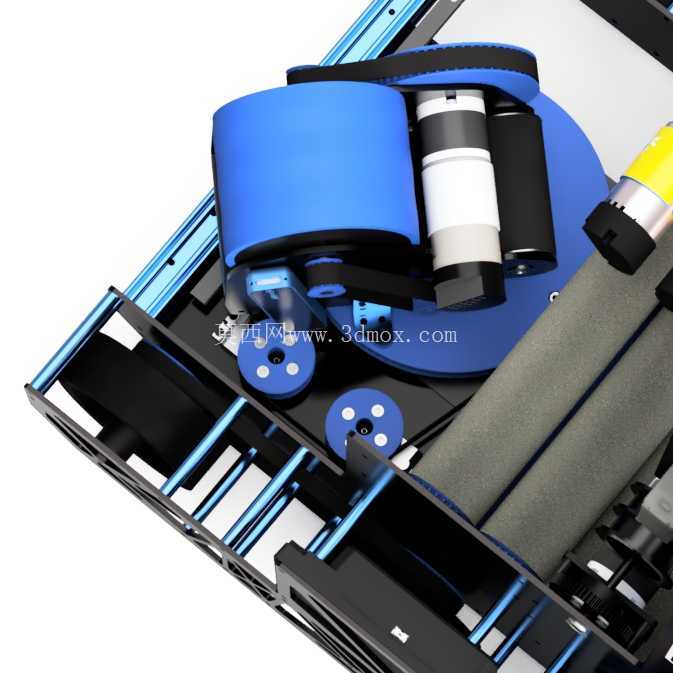

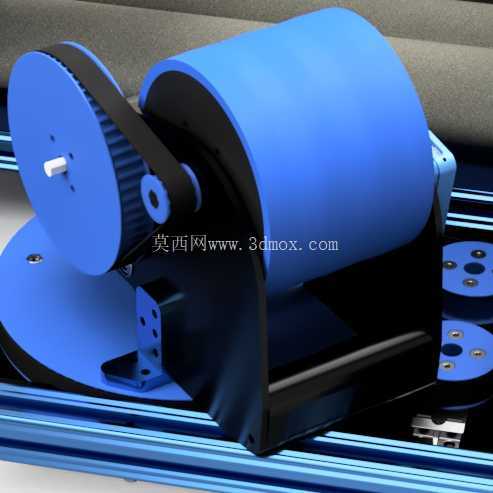

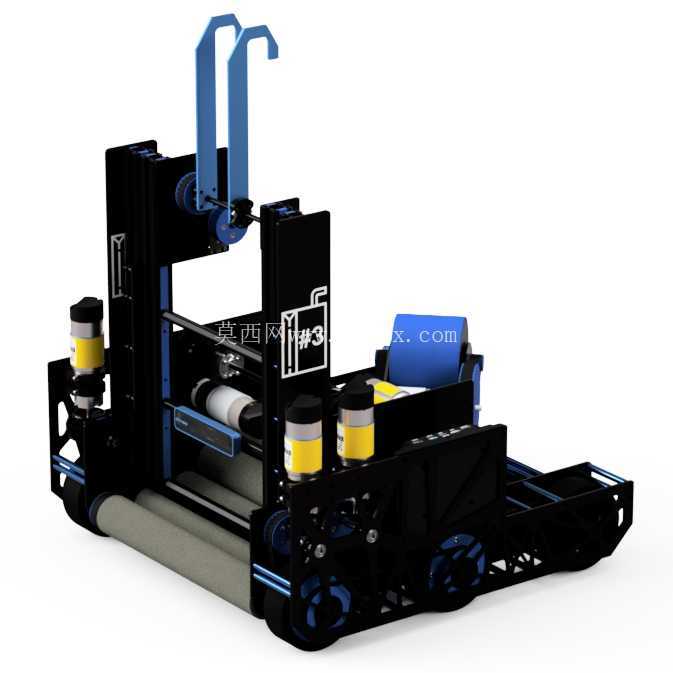

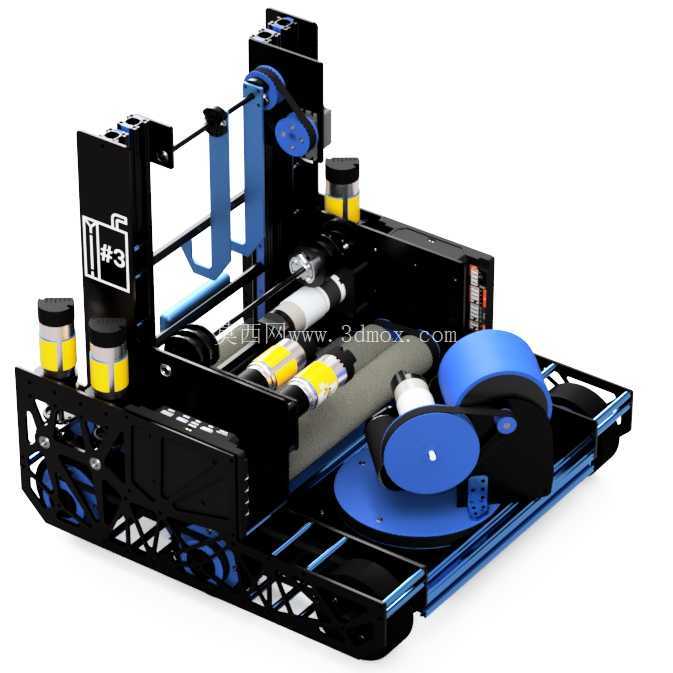

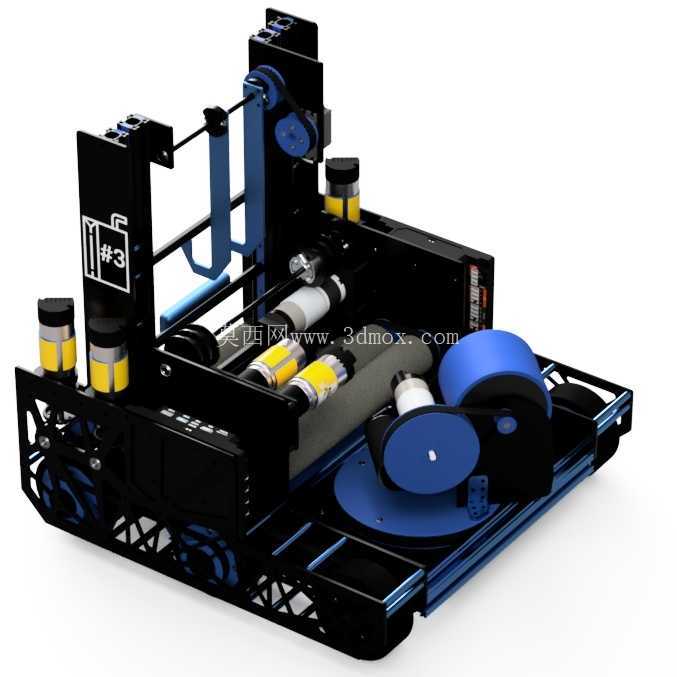

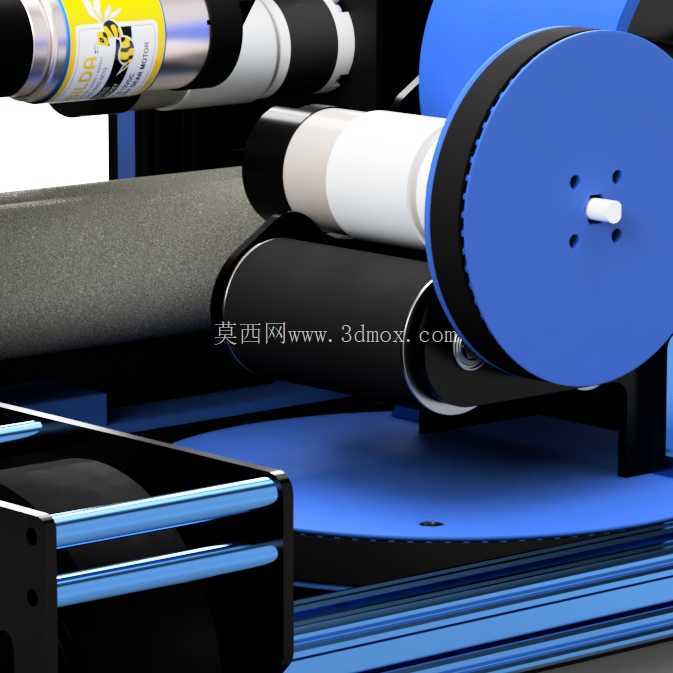

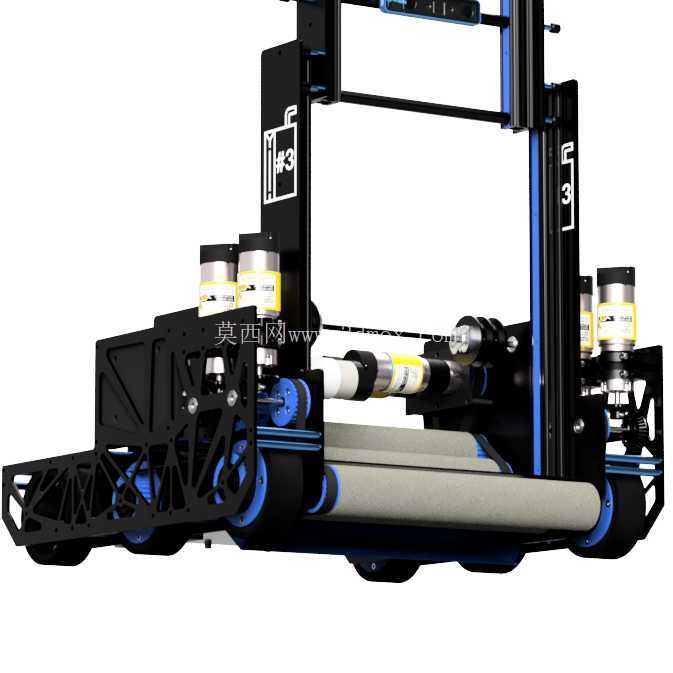

上层功能模块的排布遵循重心下沉的设计原则，重量较大的电池组件、主驱动电机都安装在底盘下层靠近中心的位置，上层则布置执行机构与功能组件，图中可见的辊轴输送结构、卷料收纳组件，都是针对赛事特定任务设计的执行端：辊轴组采用多辊平行排布，辊面做防滑处理，能够稳定夹持、输送指定规格的任务道具，辊轴的驱动通过同步带与独立舵机连接，可根据任务需求调整输送速度与正反转方向；卷料收纳组件采用转盘式结构，转盘下方设置回转支撑轴承，保证转动过程中的同轴度，避免卷料收放过程中出现卡滞、偏斜的问题，转盘的驱动同样通过独立的传动链路连接动力源，可与辊轴组的动作做联动控制，完成道具的拾取、收纳、投放全流程动作。

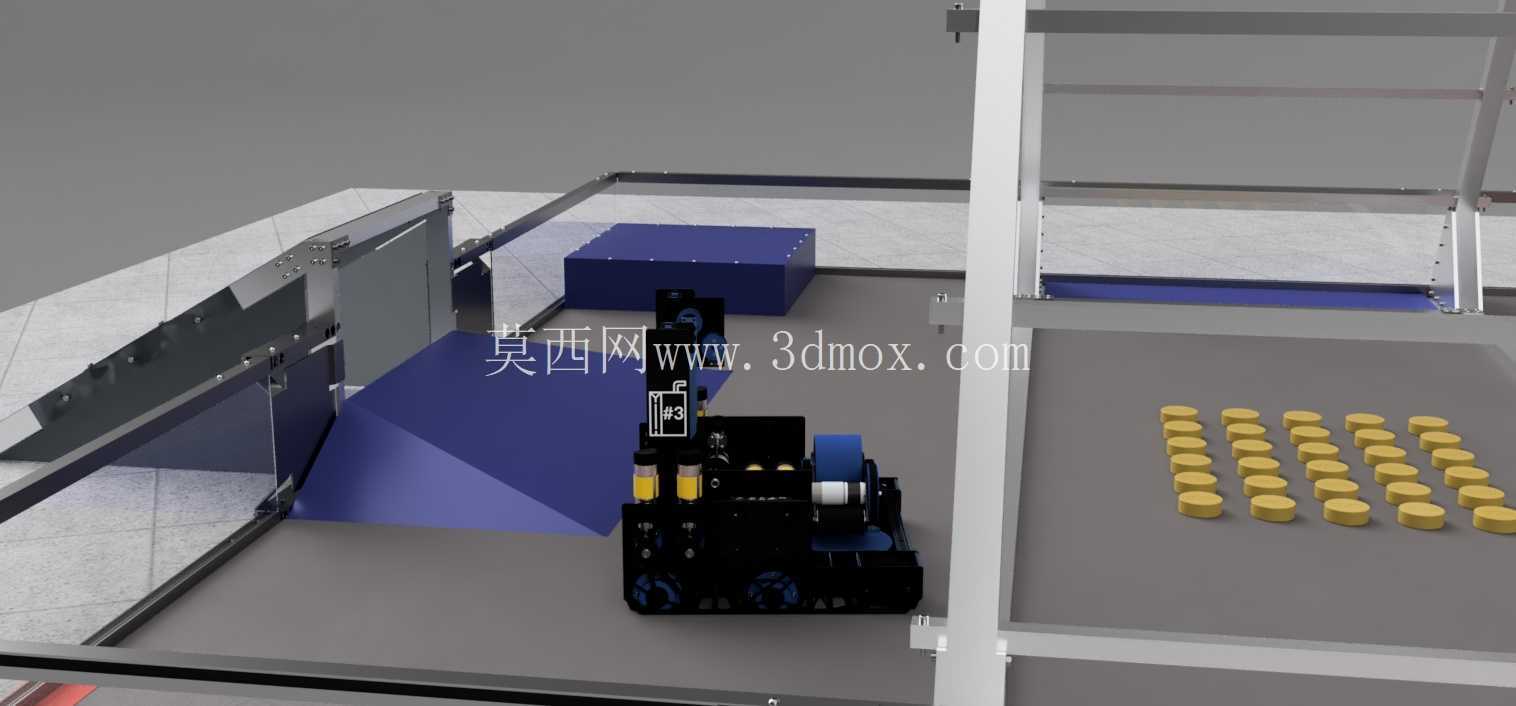

从安装边界来看，整体结构的外轮廓尺寸严格控制在赛事规则限定的范围内，所有突出部件都做了圆角防护处理，既符合赛事的安全要求，也能减少对抗碰撞中结构件的损坏概率。框架上预留的多组安装孔位采用标准化孔距设计，可根据不同的任务需求快速更换执行末端，比如更换夹爪、推杆等组件，不需要对底盘框架做二次加工，大幅提升了装置的场景适配性。走线全部采用框架内侧隐藏式布置，所有线缆都通过线卡固定在框架的预留槽位内，避免运动过程中线缆剐蹭到传动部件或者被对方装置勾挂造成故障，电气控制模块集中安装在底盘尾部的独立舱室内，舱室设置可拆卸的防护盖板，既方便调试检修，也能在对抗过程中保护控制板、接线端子等脆弱部件不受冲击损坏。

传动系统的设计上，所有同步带的张紧结构都采用可调式安装座，不需要拆解整体结构就能快速调整皮带张紧度，日常维护的效率很高；转动副的位置都加装了自润滑轴承，长时间连续运行也不会出现卡顿、磨损过量的问题，适合赛事场景下高频次的调试、对抗使用。整机的重心经过反复调校，静止状态下四个角的承重偏差控制在5%以内，高速转向、急停时的侧倾角度控制在安全范围内，不会因为重心偏移影响动作精度。在实际赛事场景中，这套结构既可以完成预设的道具搬运类任务，也能凭借坚固的底盘框架参与对抗，不会因为轻微碰撞就出现结构变形、功能失效的问题，各功能模块的动作响应延迟控制在极低水平，能够匹配高速对抗下的操作节奏，同时模块化的设计思路也方便参赛团队根据实战反馈快速调整结构配置，优化各部分的动作逻辑。
