多关节工业自动化机械臂结构设计

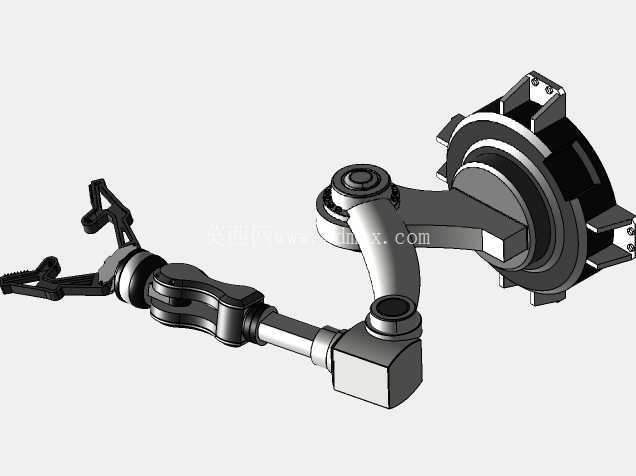

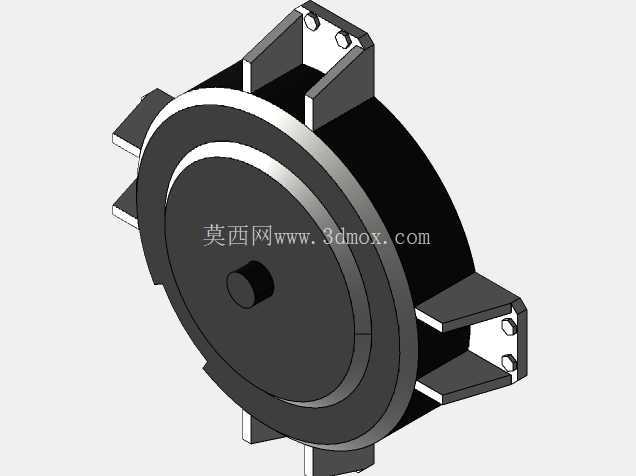

　　这款多关节机械臂的结构设计，核心围绕3C电子装配、精密零部件上下料、实验室样本转运这类对重复定位精度、动作灵活性要求较高的场景展开，区别于重载型焊接、码垛机械臂，该构型更侧重小负载工况下的动作覆盖范围与关节响应速度。从结构布局来看，整机采用串联多关节构型，基座端设置大直径回转支承结构，可实现整臂360度水平方向回转，基座内部预留了伺服驱动单元、谐波减速器的安装腔体，连接法兰的孔位按照通用工业安装标准设计，可直接固定在铝型材工作台、钢制设备机架或者移动AGV搭载平台上，安装时需保证基座安装面的平面度公差不超过0.1mm，避免长期运行出现关节偏磨。

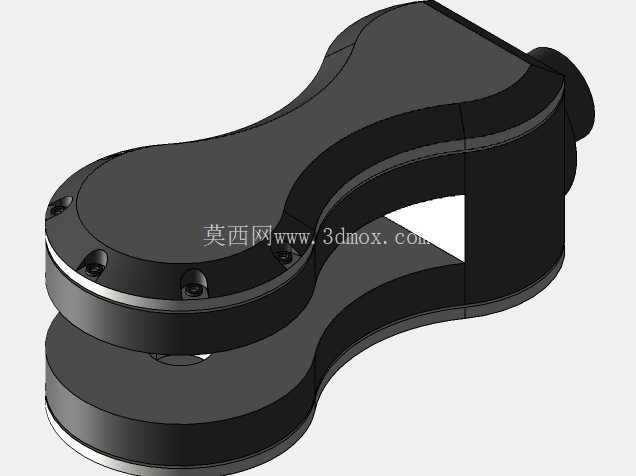

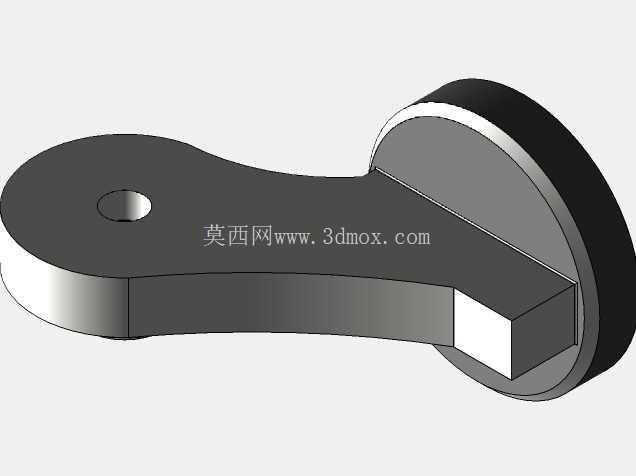

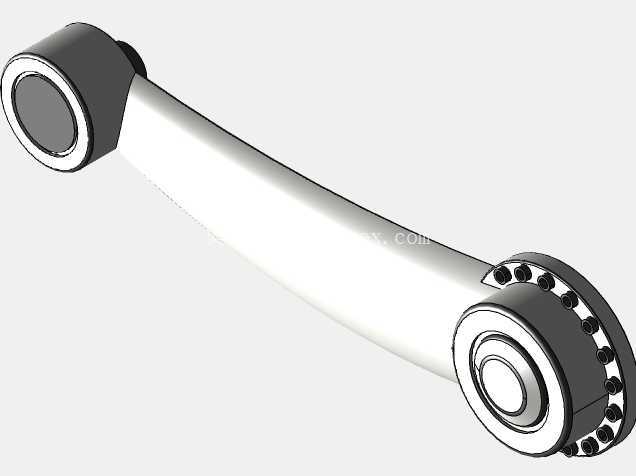

　　大臂与基座的连接关节采用交叉滚子轴承承载，可同时承受径向、轴向与倾覆力矩，匹配的关节传动结构将驱动电机后置，平衡整臂的重心分布，减少悬臂状态下的关节负载。小臂与大臂的衔接关节采用双密封结构设计，可适配车间多尘、少量切削液飞溅的生产环境，关节处的走线槽采用内置式布局，所有动力线缆、信号线缆都从臂体内部的空腔穿过，避免外部走线在机械臂往复运动时出现线缆缠绕、磨损剐蹭的问题，臂体转角位置设置了线缆导向圆弧，最小弯曲半径满足工业柔性线缆的弯折寿命要求。

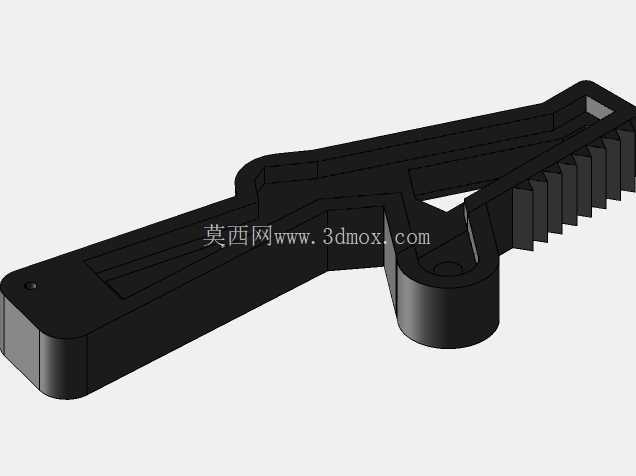

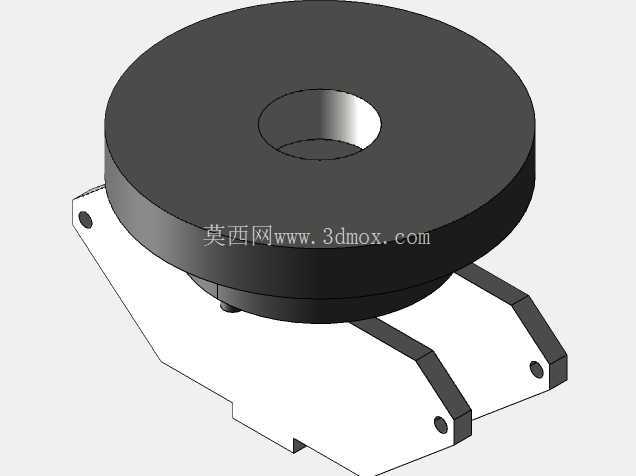

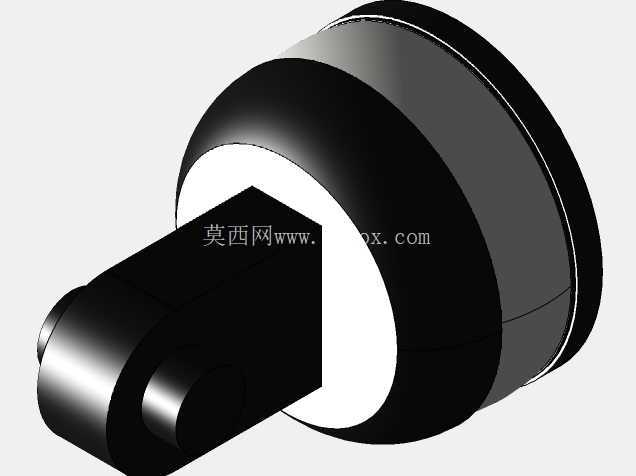

　　末端执行器的连接法兰采用标准ISO接口，可快速适配夹爪、真空吸盘、点胶阀、焊笔等不同工艺的执行部件，法兰端面设置了定位销孔，更换执行件时无需反复校准位置精度，末端关节的转动范围覆盖正负180度，可实现工件的翻转、姿态调整动作。从安装边界来看，整机伸展后的最大作业半径覆盖1200mm范围，收缩状态下的最小占位尺寸可适配宽度800mm的设备安装工位，臂体各关节的运动路径做了干涉校验，在全行程动作范围内，臂体自身结构不会发生碰撞，同时预留了外围工装、工件的安全避让距离，在做产线布局时，可根据该尺寸参数设置安全防护栏的位置，避免机械臂运行时与周边设备发生干涉。

　　设计过程中对各关节的负载做了分步校核，在额定5kg负载工况下，各关节的轴承寿命、传动件强度都满足连续8小时运行的工况要求，臂体主体结构采用铝合金材质，在保证结构刚性的前提下降低了整机自重，减少了关节驱动的负载冗余，关节处的密封结构采用丁腈橡胶密封圈，防护等级达到IP54，可适配多数普通工业生产场景的环境要求。
