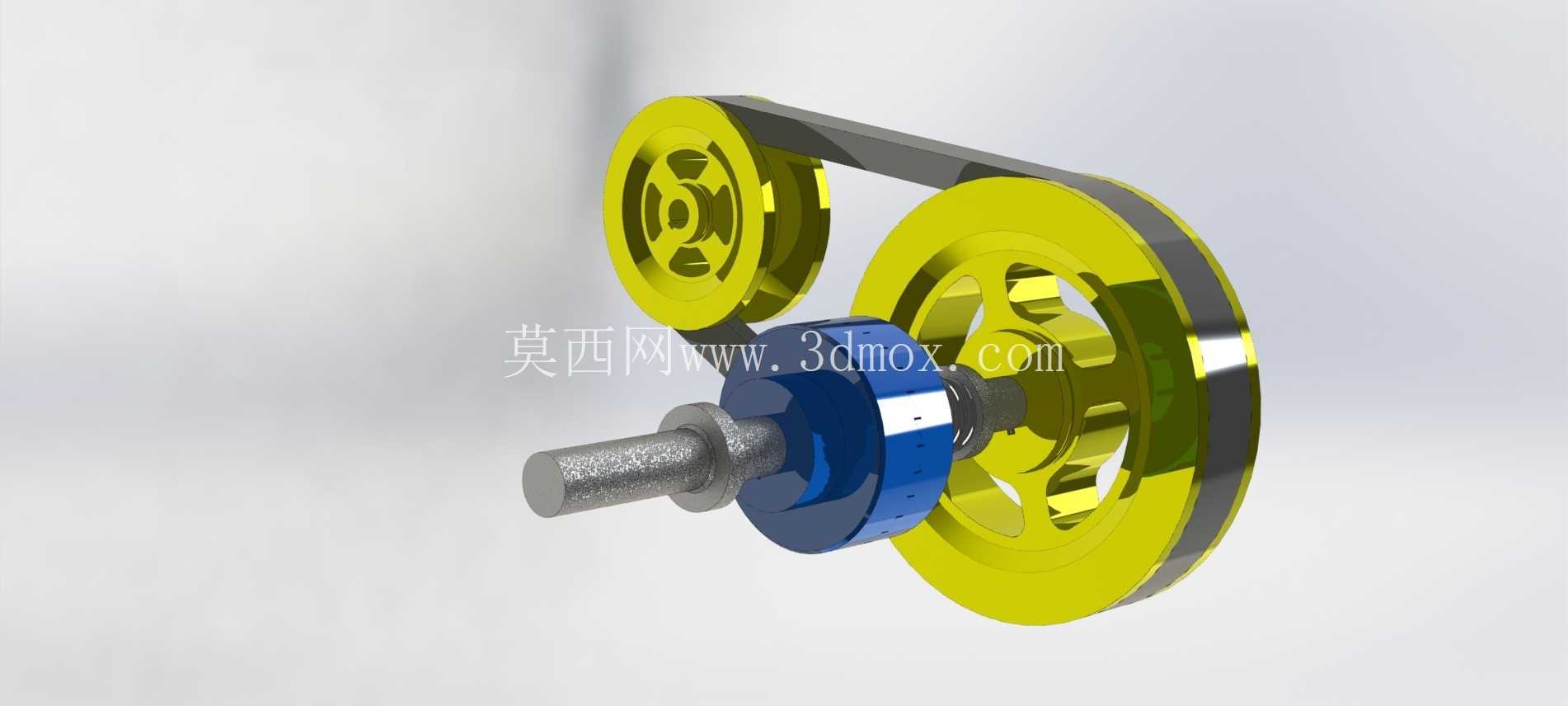

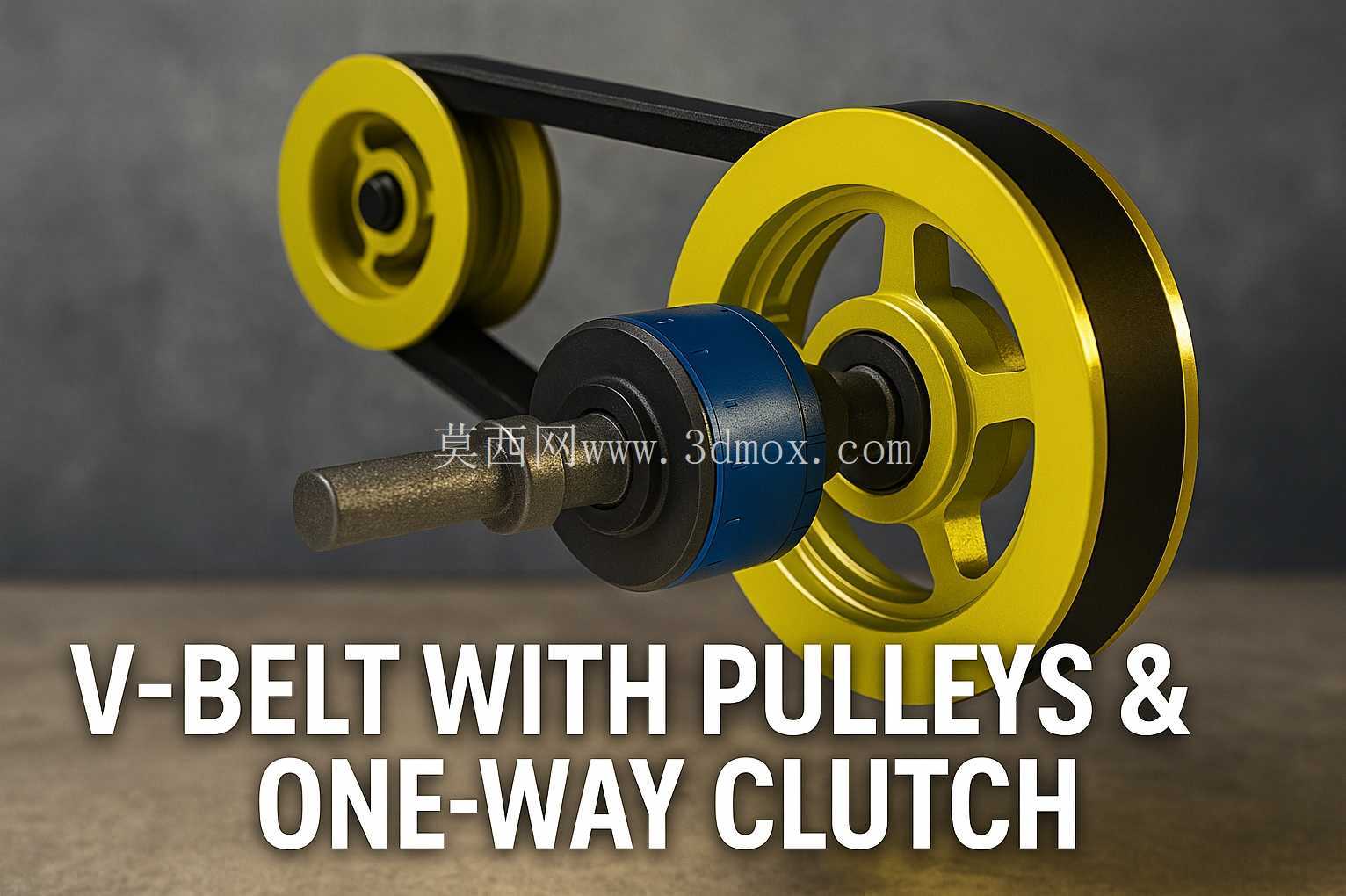

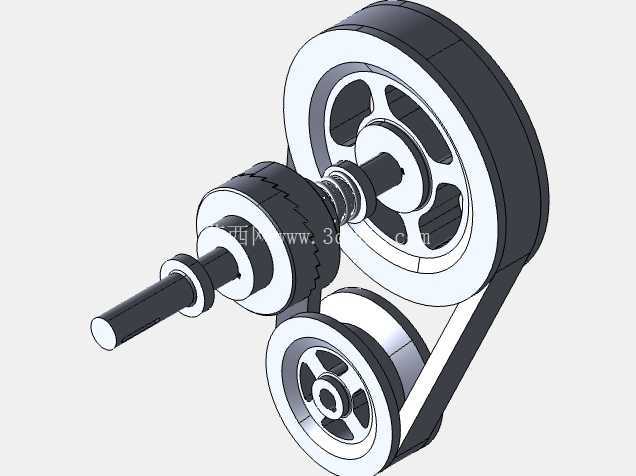

带单向离合器的V型皮带轮动力传输结构

　　这套带单向离合器的V型皮带动力传输结构，核心适配自动化装配线、连续输送系统、旋转加工设备这类需要持续单向动力传递的工业场景，在实际产线布局中，这类结构常被布置在动力源与执行端的中间传动段，用来解决传统带传动无法规避的反向冲转、滑行磨损问题。从功能特性来看，整套结构整合了V型带传动的平稳扭矩传递优势与单向离合器的逆止特性，当主动端输入动力时，离合器结合带动从动轮同步运转，V带在带轮槽内贴合传递扭矩，可实现大跨度轴间距的动力输送，无需额外增加中间轴组；当主动端停止输入或者出现转速波动时，单向离合器自动脱开，从动端可依靠惯性滑行，同时完全锁止反向转动路径，避免负载端反冲带动电机反转，也能消除急停状态下皮带的瞬时张紧冲击，延长皮带与轴承的使用寿命。

　　设计过程中，首先要匹配负载端的额定扭矩来选定V带的型号与带轮直径，带轮的轮槽角度严格对应V带的楔角，保证接触面积足够传递扭矩不打滑，同时控制带轮的径向跳动公差，避免高速运转时皮带出现跳带、偏磨问题。单向离合器的安装位集成在从动带轮的轮毂内部，离合器内圈与传动轴过盈配合，外圈与带轮轮毂通过键连接，这种集成式设计大幅压缩了传动段的轴向安装尺寸，不需要额外预留离合器的独立安装空间，适配现有设备的改造升级场景。

　　安装边界方面，主动带轮与张紧轮、从动带轮的中心距需要根据V带的标准长度调整，张紧轮布置在皮带的松边外侧，张紧行程预留皮带总长度的2%-3%，用来补偿皮带长期运转后的拉伸变形；传动轴的轴伸端尺寸匹配离合器内圈的孔径，轴肩位置预留轴承的安装位，轴承选用深沟球轴承承受径向载荷，带轮的端面跳动控制在0.1mm以内，避免运转时皮带出现轴向窜动。实际选型时，需要核算传动比与负载转速的匹配关系，带轮的直径比不能超过标准V带传动的允许范围，避免皮带弯曲应力过大提前失效；单向离合器的额定扭矩要比负载最大扭矩大1.5倍以上，应对启动瞬时的冲击载荷。

　　在连续运转的输送线场景中，这套结构可以避免多段输送线衔接时的反向拖拽问题，当某一段线体停机时，不会被相邻线体带动反转；在旋转加工设备中，单向离合器可以保证主轴只沿加工方向旋转，避免刀具退刀时工件反转造成的崩刀问题。整套结构的外形轮廓以带轮的最大外径为径向边界，轴向尺寸从主动轴轴端到从动轴轴端的距离根据中心距确定，安装时需要保证两个带轮的轮槽处于同一平面，平面度误差不超过0.5mm，否则会加剧皮带的侧边磨损。张紧轮的安装支架设计成长条可调结构，方便后期维护时调整皮带张紧度，不需要拆解整个传动组就能完成皮带更换。结构中所有转动配合面都预留了润滑通道，单向离合器内部自带润滑脂封装，维护周期与轴承保持一致，降低日常运维的工作量。相比传统的纯带传动结构，这套集成单向离合器的传动方案不需要额外加装逆止器，整体结构更紧凑，传动效率更高，在中低速、中等扭矩的动力传输场景中，可靠性比普通带传动提升40%以上，尤其适合需要频繁启停、存在惯性负载的工业设备使用。
