全向轮与麦克纳姆轮连接法兰轮毂结构

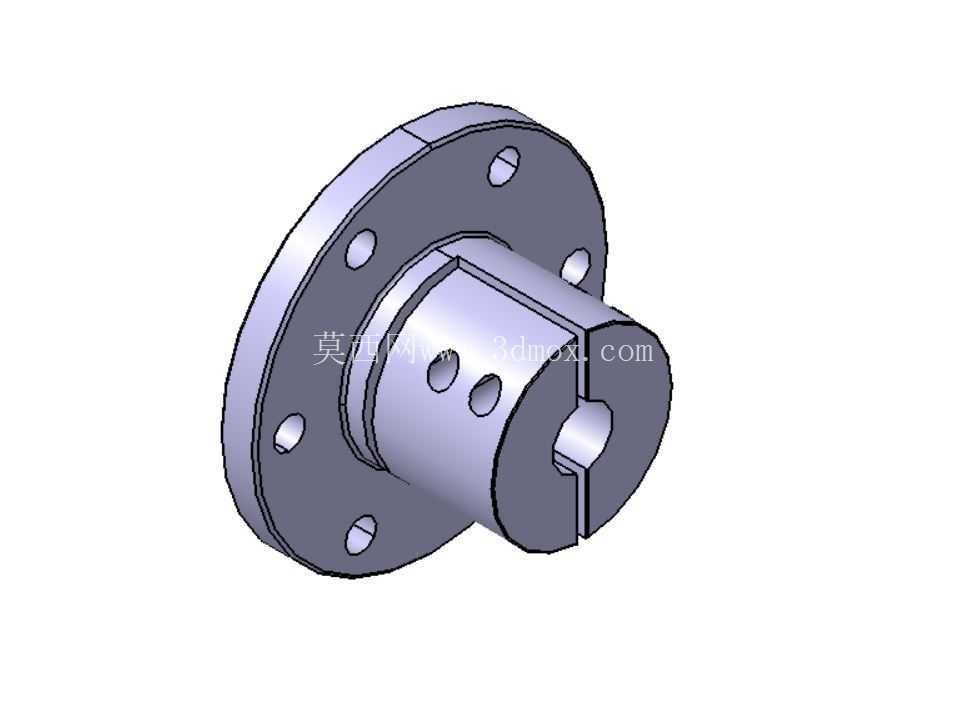

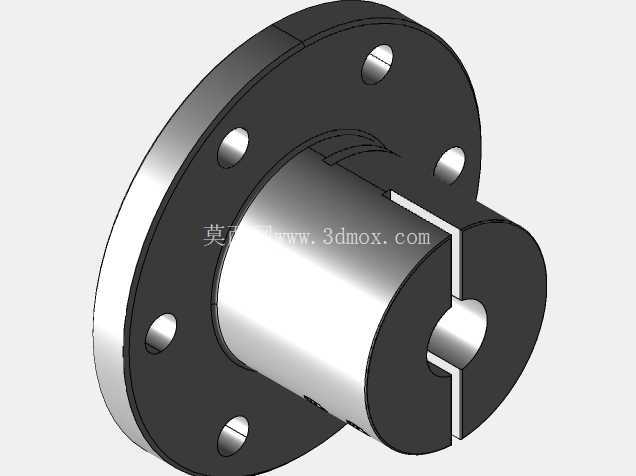

　　从结构细节来看，轮毂采用一体式法兰轴套设计，法兰端面上均匀分布6个圆周排布的安装孔，孔位公差严格匹配全向轮、麦克纳姆轮的标准安装孔距，安装时无需额外打孔适配，直接通过紧固件就能将轮体牢牢固定在法兰端面上，端面的平面度控制在0.02mm以内，能保证轮体安装后与法兰端面完全贴合，避免因贴合面倾斜带来的轮体偏摆问题。轴套部分采用开缝锁紧结构，轴孔侧壁设计有一条通长的收缩缝，配合轴套侧壁的两个锁紧螺钉孔，安装时将驱动轴穿入轴孔后，拧紧锁紧螺钉就能让开缝结构产生均匀的收缩抱紧力，相比传统的顶丝锁紧结构，这种抱紧方式不会在驱动轴表面产生顶丝压痕，锁紧接触面积更大，传递扭矩的能力更强，即使在设备急停、反向启动的冲击载荷下，也不会出现轴与轮毂相对打滑的问题。在AGV小车、智能移动转运平台、仓储分拣机器人的轮组搭建环节，轮体与驱动轴的连接可靠性直接决定设备运行精度，这套轮毂结构正是针对Omni全向轮与Mecanum麦克纳姆轮的安装需求设计的专用连接部件。日常做移动机器人底盘开发时，很多工程师会遇到轮体安装偏心、锁紧后轴孔配合间隙过大、法兰端面跳动超差的问题，轻则导致轮组运行抖动、导航定位精度偏移，重则会在重载转运时出现轮体松脱、键槽剪切失效的故障，这套轮毂在设计阶段就针对性规避了这类常见问题。

　　做结构设计时特意将轴套与法兰的衔接位置做了圆弧过渡处理，避免直角衔接带来的应力集中问题，在设备长期承受交变载荷的工况下，能有效降低衔接位置的疲劳断裂风险，延长部件的使用寿命。安装边界方面，法兰盘的外径尺寸适配4英寸规格的全向轮与麦克纳姆轮，不会出现法兰外径过大剐蹭轮体辊子、或是外径过小导致轮体安装支撑面不足的问题；轴套的轴向长度经过匹配计算，既保证了与驱动轴有足够的配合接触长度，又不会因为轴套过长占用过多底盘安装空间，给底盘上的驱动电机、减速箱预留出充足的布置余量。

　　在实际应用场景中，这套轮毂可以适配市面上多数标准4英寸全向轮、麦克纳姆轮的安装需求，不管是做三轮全向移动平台、四轮麦克纳姆轮重载AGV，还是做小型教学竞赛用移动机器人，都能直接选用这套结构完成轮组与驱动轴的连接，不需要再单独设计定制连接法兰，能大幅缩短底盘结构的开发周期。建模过程中所有安装孔位、轴孔尺寸、锁紧孔位置都严格按照机械加工公差要求设定，轴孔的公差带选用H7级配合精度，既能保证装配时驱动轴可以顺利穿入，又能控制配合间隙在合理范围内，避免间隙过大带来的传动空程问题；法兰端面上的安装孔位置度公差控制在0.05mm以内，保证轮体安装后回转中心与驱动轴中心完全重合，将轮组的动平衡偏差控制在允许范围内，让设备在高速运行时也能保持平稳，不会出现明显的振动噪音。

　　针对不同的驱动轴径需求，这套结构也可以通过调整轴孔直径快速适配，不需要改动法兰端的安装孔位与整体外形尺寸，具备很强的通用性，不管是用于6mm、8mm还是12mm直径的驱动轴，都能在原有结构基础上快速修改完成适配，不需要重新做整体结构设计。在仓储物流车间的AGV转运场景下，搭载这套轮毂的轮组可以承受单轮50kg以内的额定载荷，完全满足多数轻型、中型移动平台的负载需求，开缝锁紧的结构也方便后期维护更换轮体，不需要拆卸整个底盘的驱动结构，松开锁紧螺钉就能将轮毂连同轮体一起从轴上拆下，大幅降低后期运维的时间成本。
