FRC赛事六英寸轮钣金驱动底盘结构

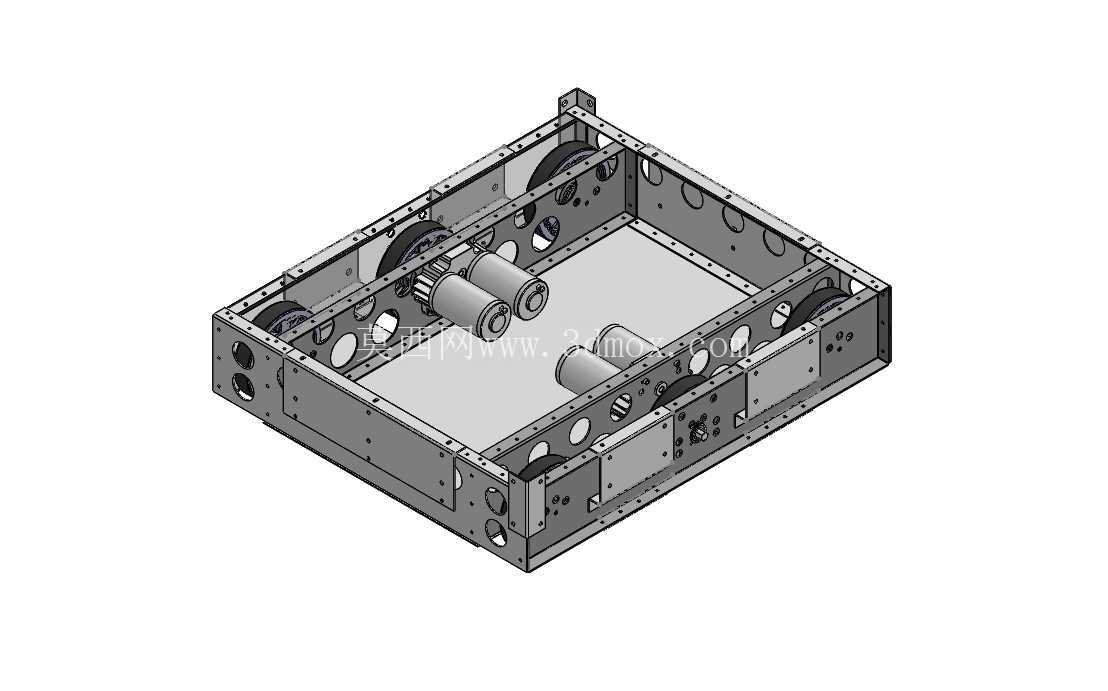

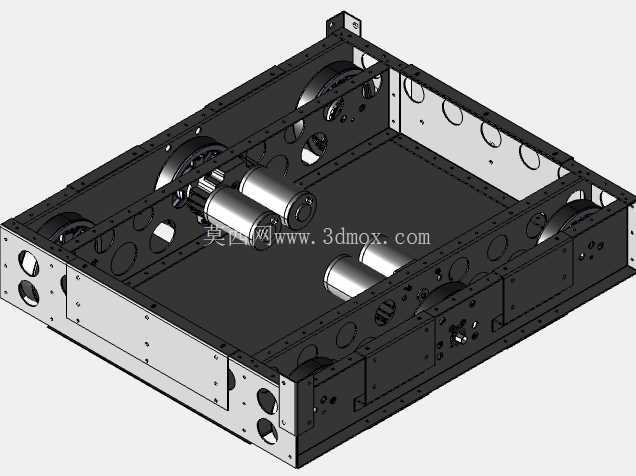

　　该驱动底盘为竞技类轮式移动平台的承载基体，核心服务于青少年机器人竞赛场景下的快速移动、载荷搭载需求，整体采用钣金折弯拼接的框架式结构，适配6英寸规格行走轮的安装布局，未做预装组配，预留了全流程的装配调试余量，方便参赛队伍根据自身赛项任务需求调整轮系间隙、传动张紧度以及上层功能机构的安装位置。从结构设计逻辑来看，框架主体采用多块钣金件经激光下料、折弯成型后拼接，侧壁预留了规律排布的减重孔与安装过孔，在保证整体结构刚性的前提下尽可能降低底盘自重，适配竞赛场景下对移动加速度、载荷自重比的严苛要求；框架内部预留了动力元件的安装位，可适配常规直流减速电机的横置安装布局，动力输出端可直接对接轮系传动结构，减少不必要的传动链路损耗。

　　在安装边界层面，框架的上下端面均预留了均匀排布的安装孔位，可兼容不同规格的上层功能模组安装，无论是拾取机构、投射机构还是传感组件，都能通过标准紧固件直接固定在底盘框架上，无需额外做转接件加工；轮系安装位位于框架两侧的下沉区域，6英寸轮子安装后，轮体最高点不会超出底盘上端面的安装平面，避免轮体转动过程中与上层搭载的功能机构产生运动干涉，同时轮体最低点到框架底面预留了足够的离地间隙，可应对竞赛场地内的轻微起伏、小尺寸障碍通行需求，不会出现底盘剐蹭场地地面的情况。

　　从实际使用场景出发，这类钣金驱动底盘的设计重点在于平衡刚性与自重，钣金拼接的结构相比型材搭建的底盘整体一致性更好，没有型材连接的间隙松动问题，同时批量加工的成本更低，适合参赛队伍快速迭代加工；框架侧壁的开孔除了减重作用外，还可作为传动链路的观察窗口，日常调试时可直接观察内部传动带、齿轮的啮合状态，无需拆解整个底盘框架就能完成张紧度调整、异物清理等维护操作。底盘的动力安装位做了局部加强处理，电机安装面额外增加了折弯翻边结构，避免电机频繁正反转产生的冲击导致安装位变形，保证动力输出的同轴度稳定；框架的边角位置做了圆弧过渡处理，避免竞赛过程中高速移动发生碰撞时，尖锐边角剐蹭场地设施或者对方机器人结构，同时也能减少碰撞产生的应力集中，提升框架整体的抗冲击性能。

　　在装配逻辑上，该底盘采用分层装配的设计思路，可先将两侧轮系、传动组件预装在对应的侧壁钣金件上，再完成整体框架的拼接组焊或者紧固件连接，最后安装内部动力元件与上层功能组件，装配流程顺畅，不会出现组件安装干涉导致无法装配的问题；框架底部预留了电池、控制元件的安装空间，可将重心较低的电气元件布置在底盘最下层，进一步降低整车重心，提升高速移动、急转过程中的稳定性，减少侧翻风险。针对竞赛场景下的快速维修需求，底盘所有的安装孔位均采用标准孔径设计，紧固件全部采用通用规格，参赛过程中出现结构损坏时，可快速拆卸更换对应的钣金件，无需特殊定制加工配件，能有效缩短赛场维修时间，提升赛事应对能力。
