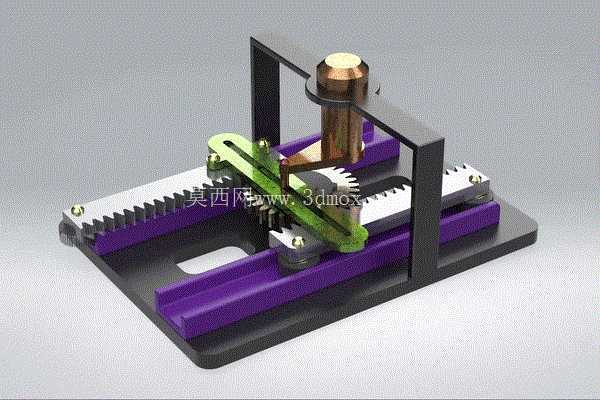

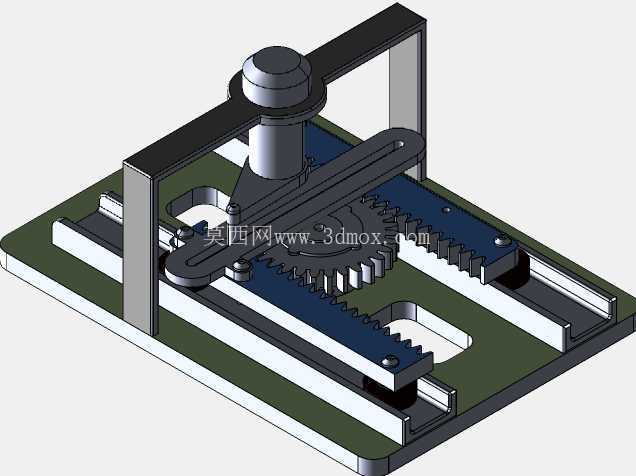

齿轮齿条双向同步直线运动演示机构

这套齿轮齿条驱动的双向同步运动机构，常被用于教学演示场景与小型自动化设备的直线进给单元设计参考，核心是通过单齿轮的正反旋转，带动两侧对称布置的齿条实现等速反向的直线位移，相比单齿条单侧驱动结构，双侧同步输出的形式能在相同驱动行程下，让两侧执行端的相对运动覆盖更大的作业范围，同时对称受力的布局也能抵消单侧传动带来的侧向倾覆力矩，降低支撑导轨的偏载磨损。

从实际功能落地角度看，这类结构可直接适配小型工装的双向夹紧工位、电子元器件的对位推送机构、包装设备的对中整理模组，不需要额外增加同步带或连杆结构来实现两侧动作同步，仅靠齿轮与齿条的啮合精度就能保证两侧位移量的一致性，传动链短带来的反向间隙也更容易通过调整齿轮齿条的啮合中心距来补偿。

设计层面首先确定的是齿轮的模数与齿宽参数，要匹配两侧齿条的额定负载，这套演示结构里选用的是小模数直齿圆柱齿轮，齿宽略大于齿条齿宽，保证啮合时不会出现齿端偏载；两侧的导轨采用内嵌式直线滑槽结构，齿条底部直接加工出与滑槽配合的导向凸台，省去了额外加装直线导轨的安装空间，整个机构的底座采用平板式安装基准，所有支撑立柱、导轨槽都以底座平面为统一基准加工，保证齿轮轴线与齿条运动方向的垂直度，避免啮合卡滞。

安装边界上，整个机构的底座为矩形平板结构，四个角预留了沉头安装孔，可直接固定在设备工作台面或教学实验台架上，顶部的驱动轴伸出端为标准圆柱轴段，可直接连接手动旋钮或者小型伺服电机的输出轴，不需要额外设计联轴器连接结构；两侧齿条的伸出端预留了螺纹安装孔，可根据实际作业需求加装夹爪、推块、吸盘等不同执行末端，拓展不同的作业功能。

结构细节上，支撑齿轮轴的门型支架采用双侧立式支撑板加顶部横梁的一体式框架结构，支撑板与底座之间通过定位销保证装配位置精度，齿轮轴的两端采用滑动轴承支撑，减少旋转阻力，齿条的导向滑槽侧面预留了调整间隙的顶丝孔，装配时可通过顶丝微调齿条与齿轮的啮合侧隙，既保证传动顺畅无卡滞，又能将反向回程间隙控制在合理范围内；整个机构的运动行程由齿条的有效齿长决定，当齿轮旋转到齿条末端时，齿条上的限位凸台会与滑槽端面接触，避免齿条脱出啮合区间。

在实际选型参考时，这类结构的核心优势是传动效率高，同步精度完全由零件加工精度保证，不需要额外的同步校准环节，相比采用双气缸或双电缸实现的对中运动结构，零件数量更少，装配维护难度更低，成本也更可控，适合行程在100mm以内、对两侧同步精度要求在0.1mm级别的中轻负载作业场景；如果需要应用在负载更大的场景，可将直齿齿轮更换为斜齿结构，同时将滑动导向更换为滚珠直线导轨，提升承载能力与运动平稳性，整体的传动原理与安装布局不需要做大幅调整，就能快速适配不同的工况需求。
