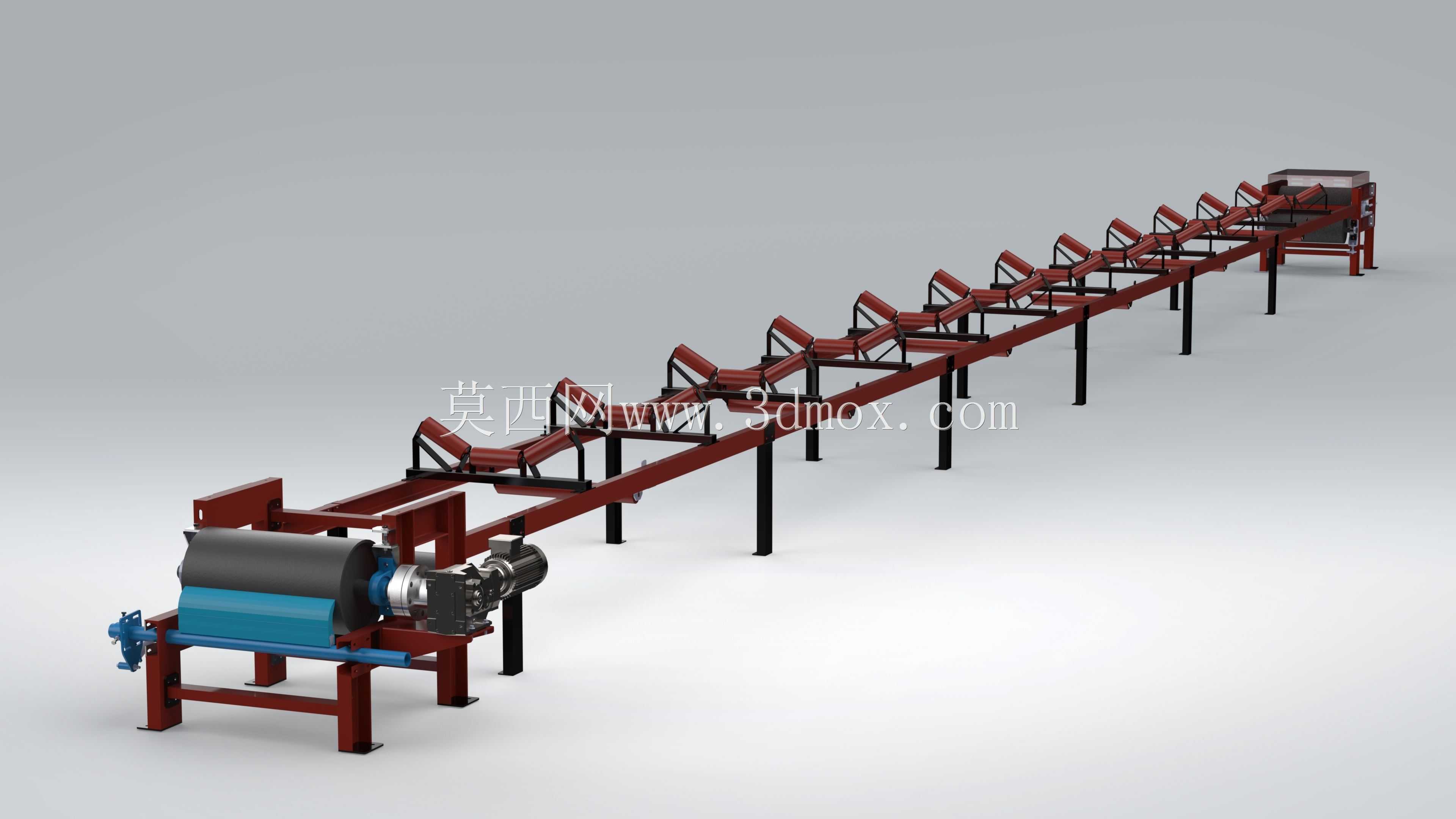

二十米长煤炭运输带刮板驱动输送装置

　　这套输送装置的核心设计目标是适配散料长距离转运场景，尤其针对煤炭开采、洗选环节的物料输送需求做了结构优化，整套机架采用型钢焊接成型，托辊组按槽型角度排布，能有效避免散状煤炭在输送过程中出现撒料、跑偏的问题。驱动端配置的刮板驱动结构，和传统光面滚筒驱动相比，能在高湿、多煤粉的恶劣工况下保持足够的传动摩擦力，减少皮带打滑空转的概率，即使输送面附着煤泥也能稳定传递扭矩。从安装边界来看，整套设备总输送长度设定为20米，机架支腿按等间距排布，安装时可根据现场场地的平整度微调支腿高度，不需要额外做复杂的地基预埋，适配矿区临时转运点、洗煤厂进料段等场地条件有限的安装场景。槽型托辊的排布间距经过载荷校核，重载段托辊间距加密，

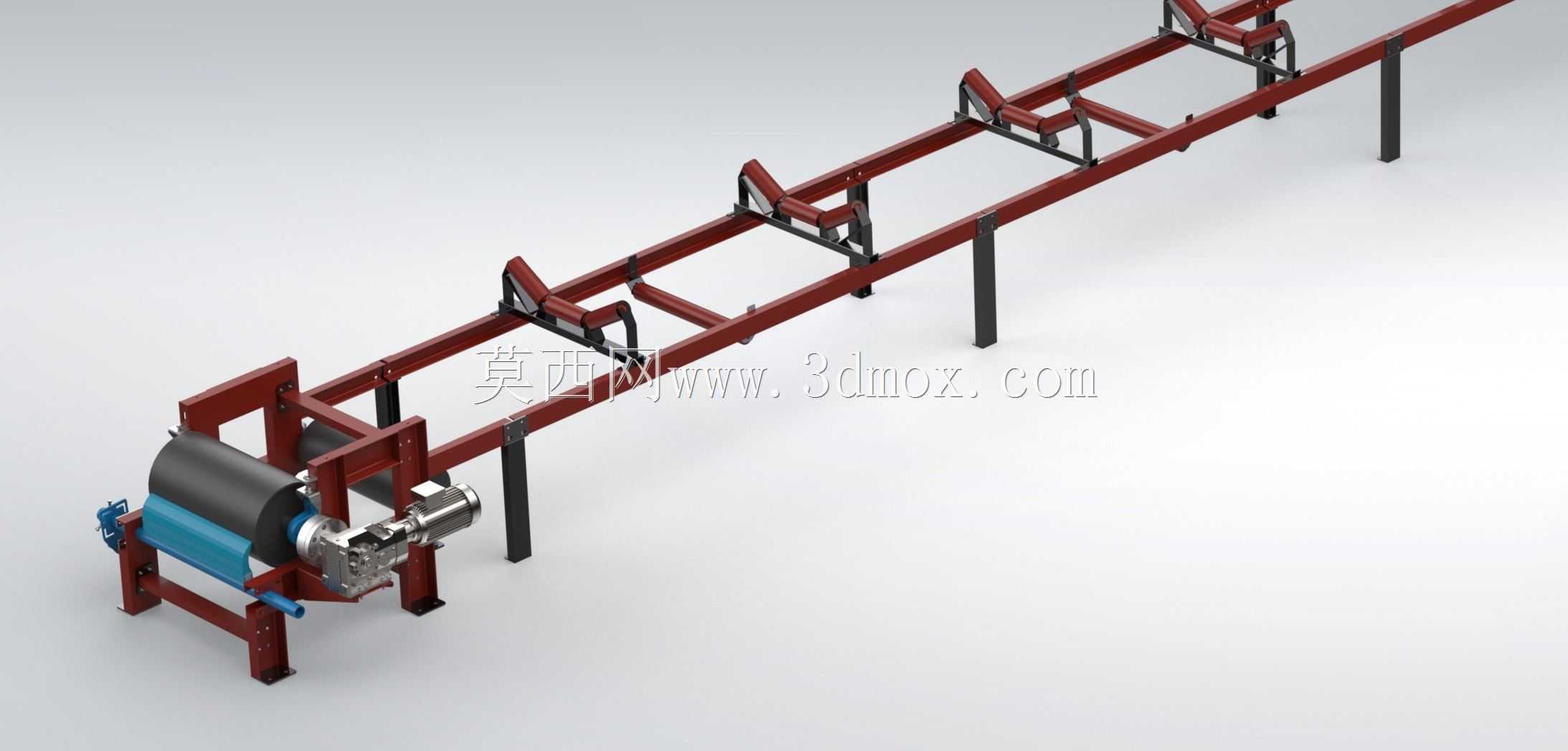

　　能承受每米数十公斤的煤炭载荷，避免长时间重载下皮带出现下垂变形，回程段托辊间距适当放宽，在保证皮带运行平稳的前提下控制整体制造成本。驱动单元集成在设备头部，电机和滚筒采用直连装配结构，减少了中间传动环节的功率损耗，头部清扫刮板紧贴皮带工作面，能把粘附在皮带上的煤屑刮落，避免回程段带料造成的沿线撒料、滚筒粘料跑偏问题。尾部设置了张紧调节结构，可通过调整尾部滚筒的位置补偿皮带长时间运行后的拉伸变形，始终保持皮带合适的张紧度，降低皮带跑偏、打滑的故障概率。整套结构的设计没有冗余的复杂构件，所有易损件都采用通用标准规格，托辊、滚筒、轴承座都能直接替换通用配件，降低现场运维的配件储备成本。在实际应用场景中，这类输送装置除了煤炭转运外，

　　也可适配矿石、散粮、砂石等其他散状物料的输送，只需要根据物料的磨琢性调整托辊和皮带的材质即可，槽型的载料断面能在相同带宽下获得更大的输送截面积，提升单位时间内的物料输送效率。机架的侧向设置了防跑偏挡辊，在皮带出现轻微偏移时能自动纠偏，不需要人工频繁调整，减少运维人员的现场工作量。整个结构的受力传递路径清晰，物料载荷通过托辊传递到机架纵梁，再通过支腿传递到安装地面，纵梁采用双型钢并行结构，抗弯强度足够支撑长距离重载输送的载荷需求，不会出现长时间运行后机架变形的问题。
