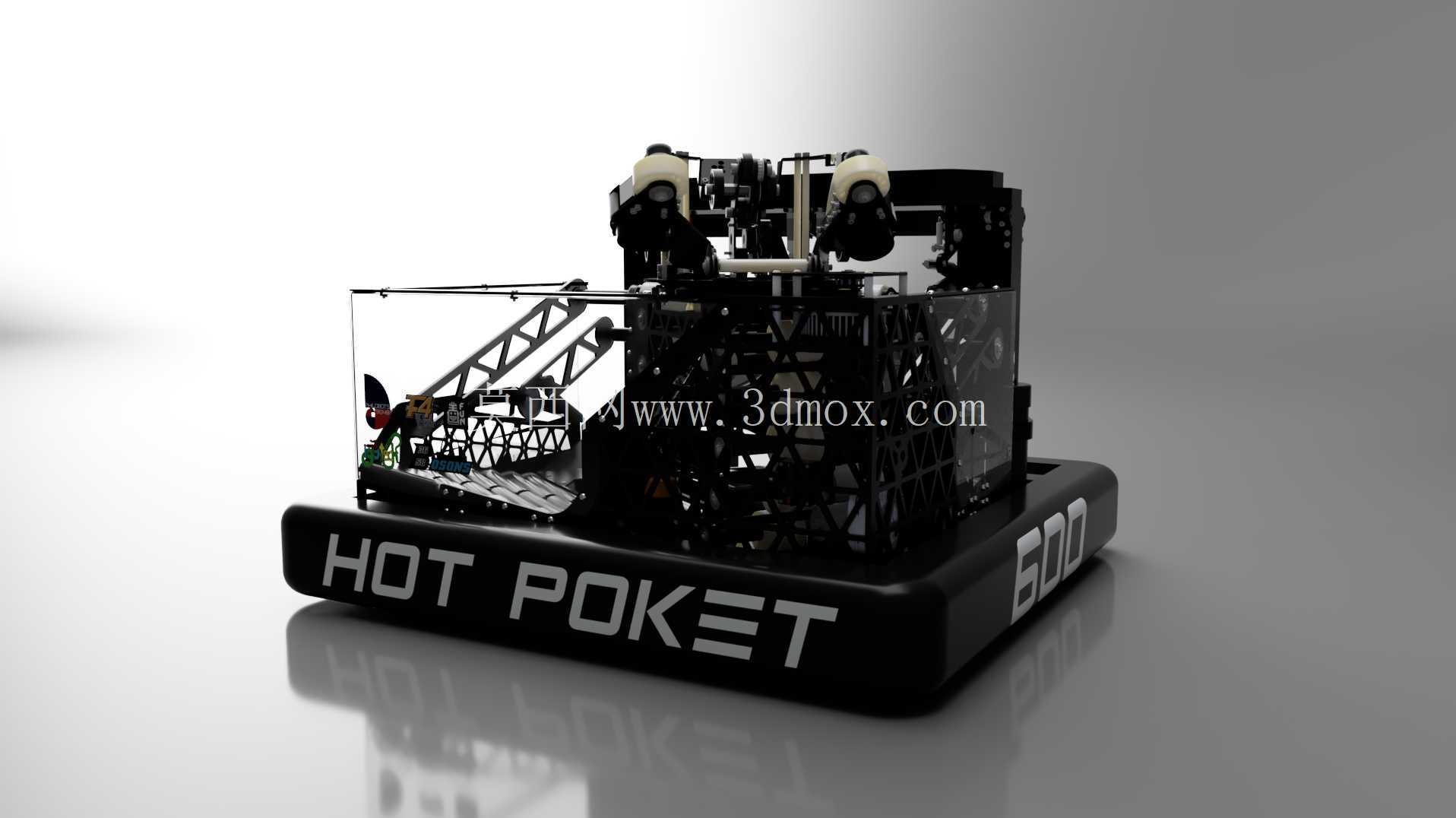

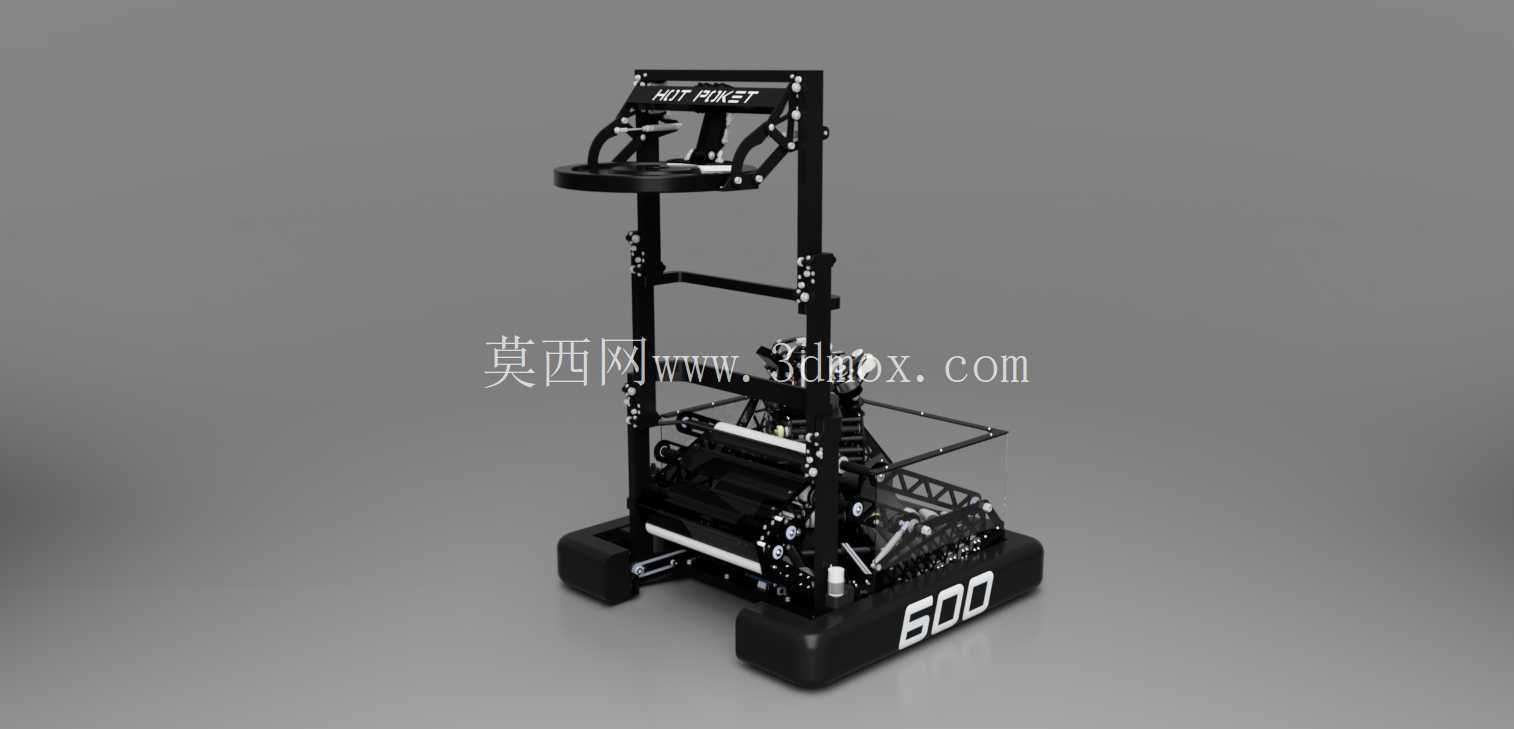

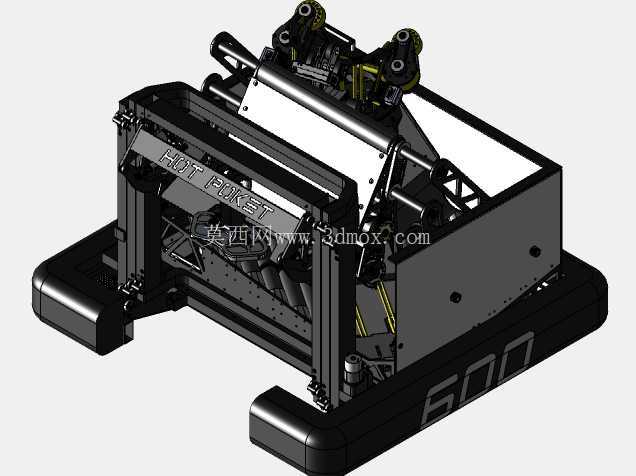

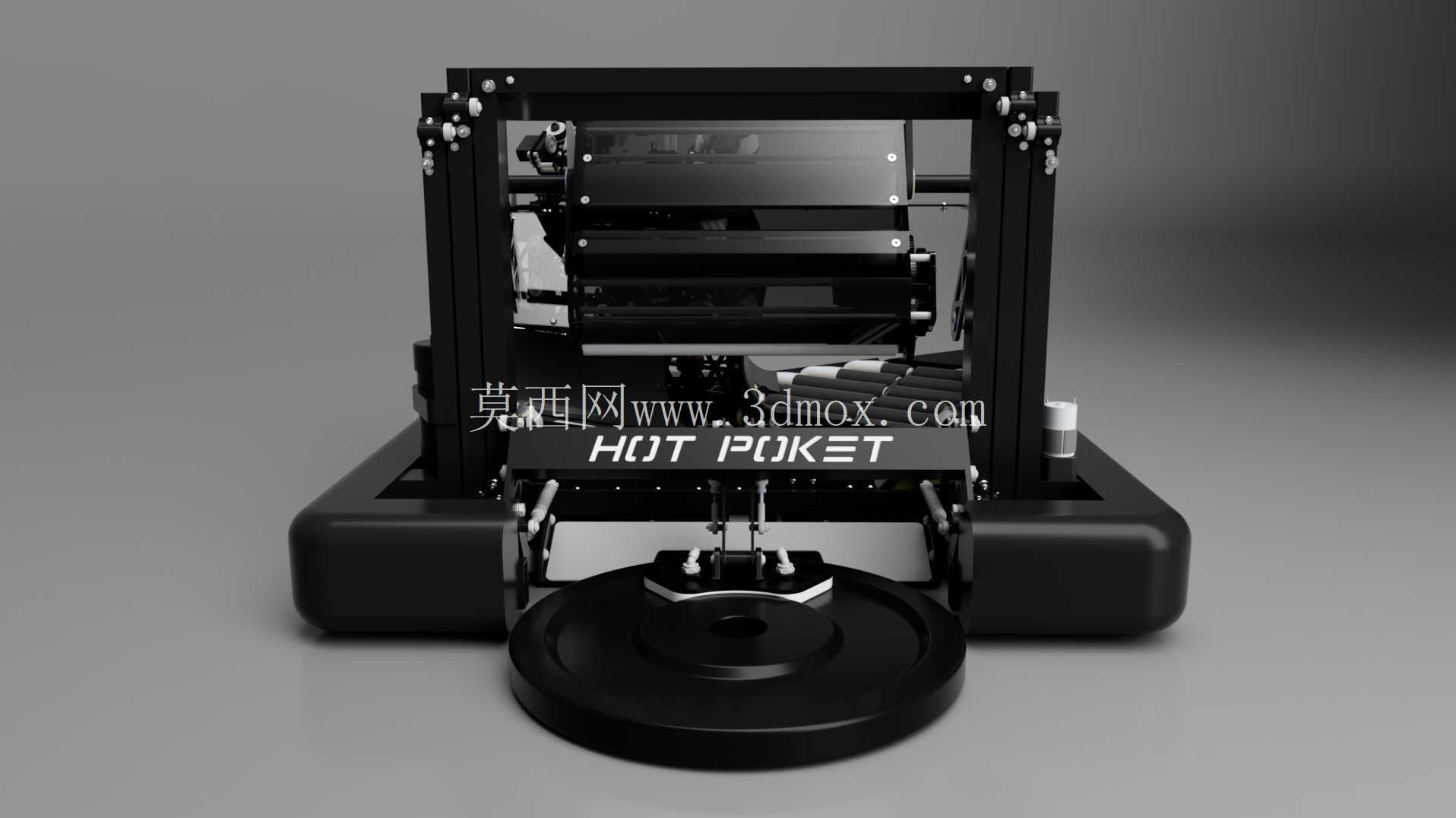

FRC赛事600队HotPocket对抗竞技机器人结构

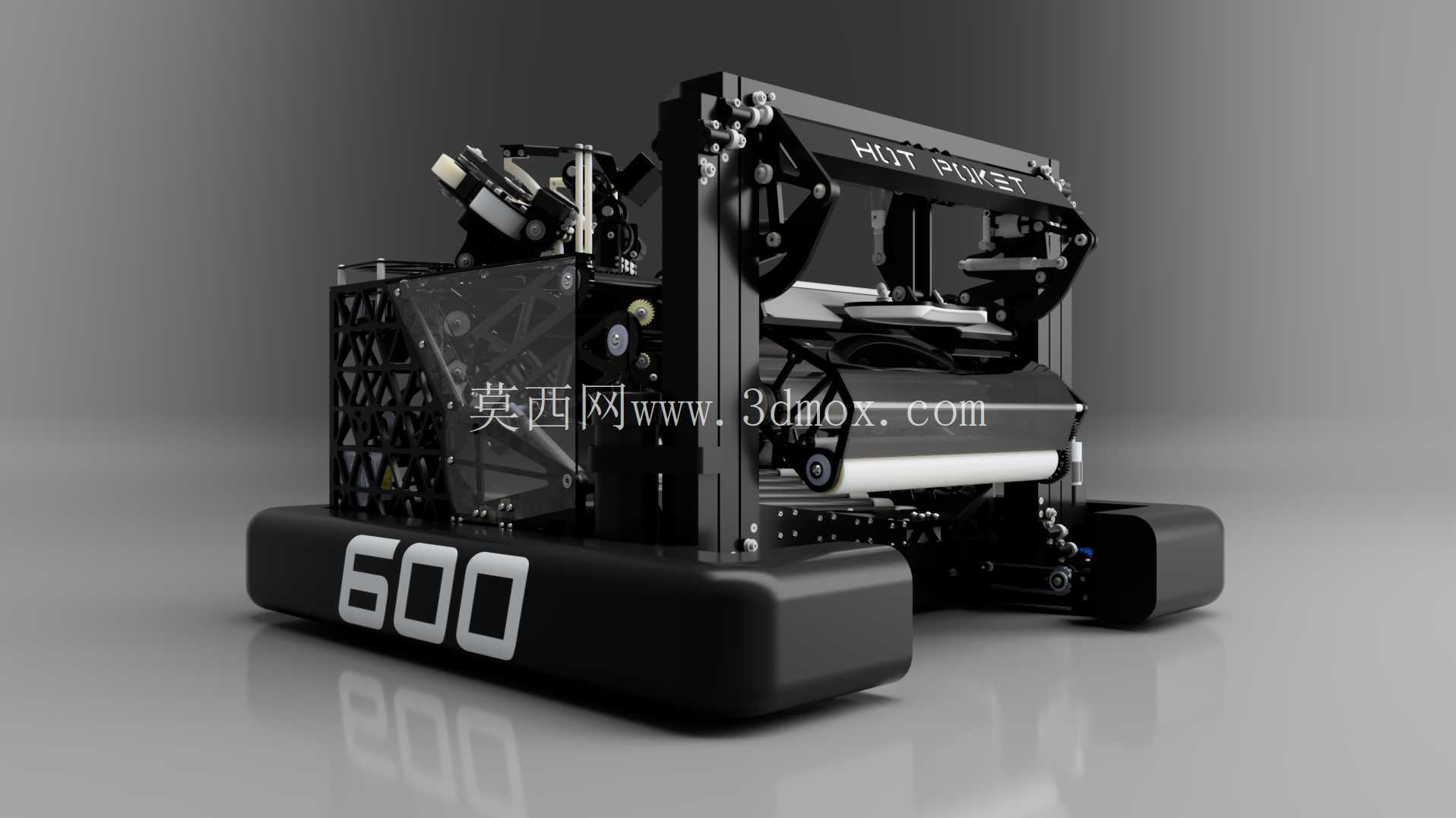

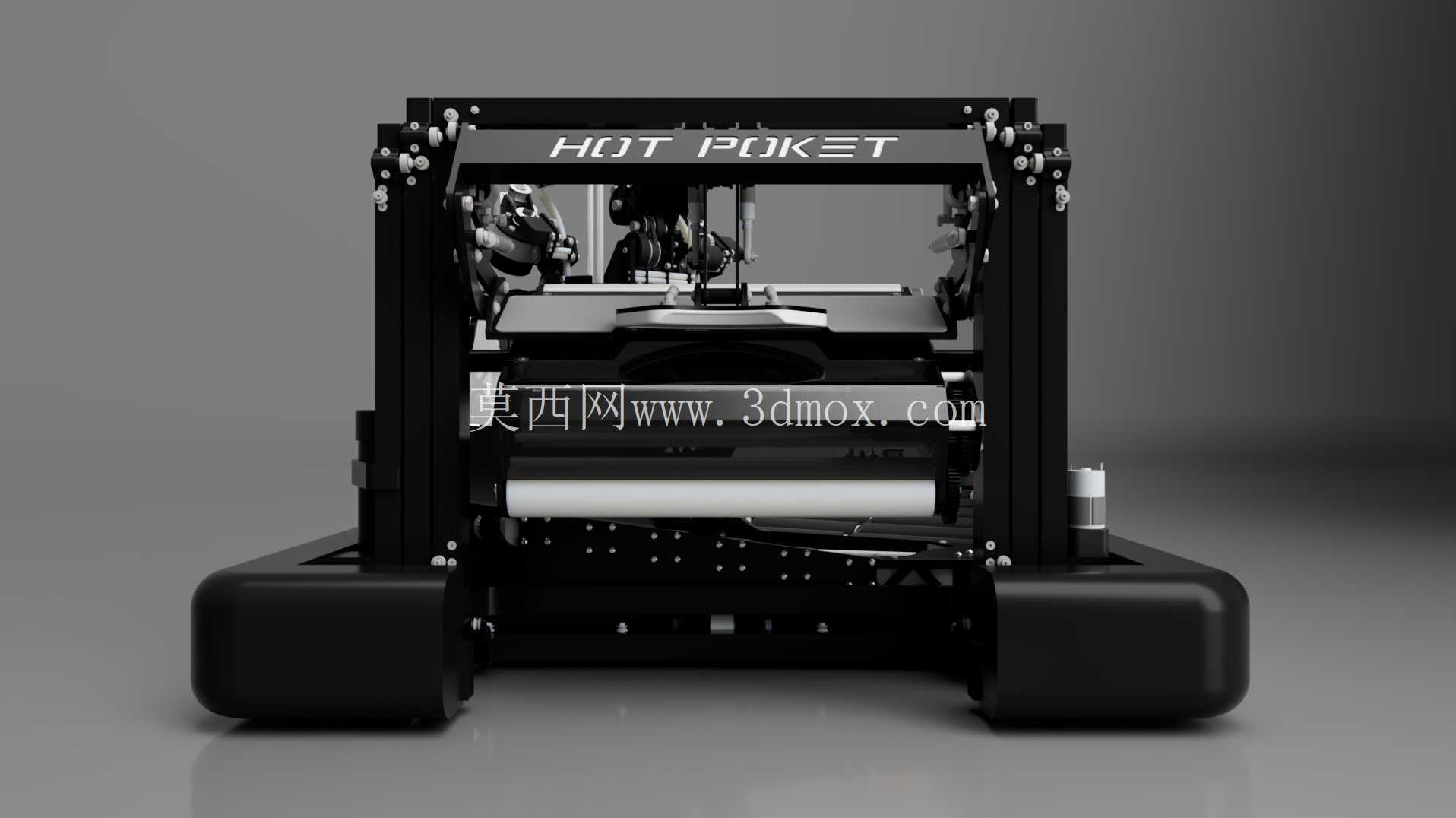

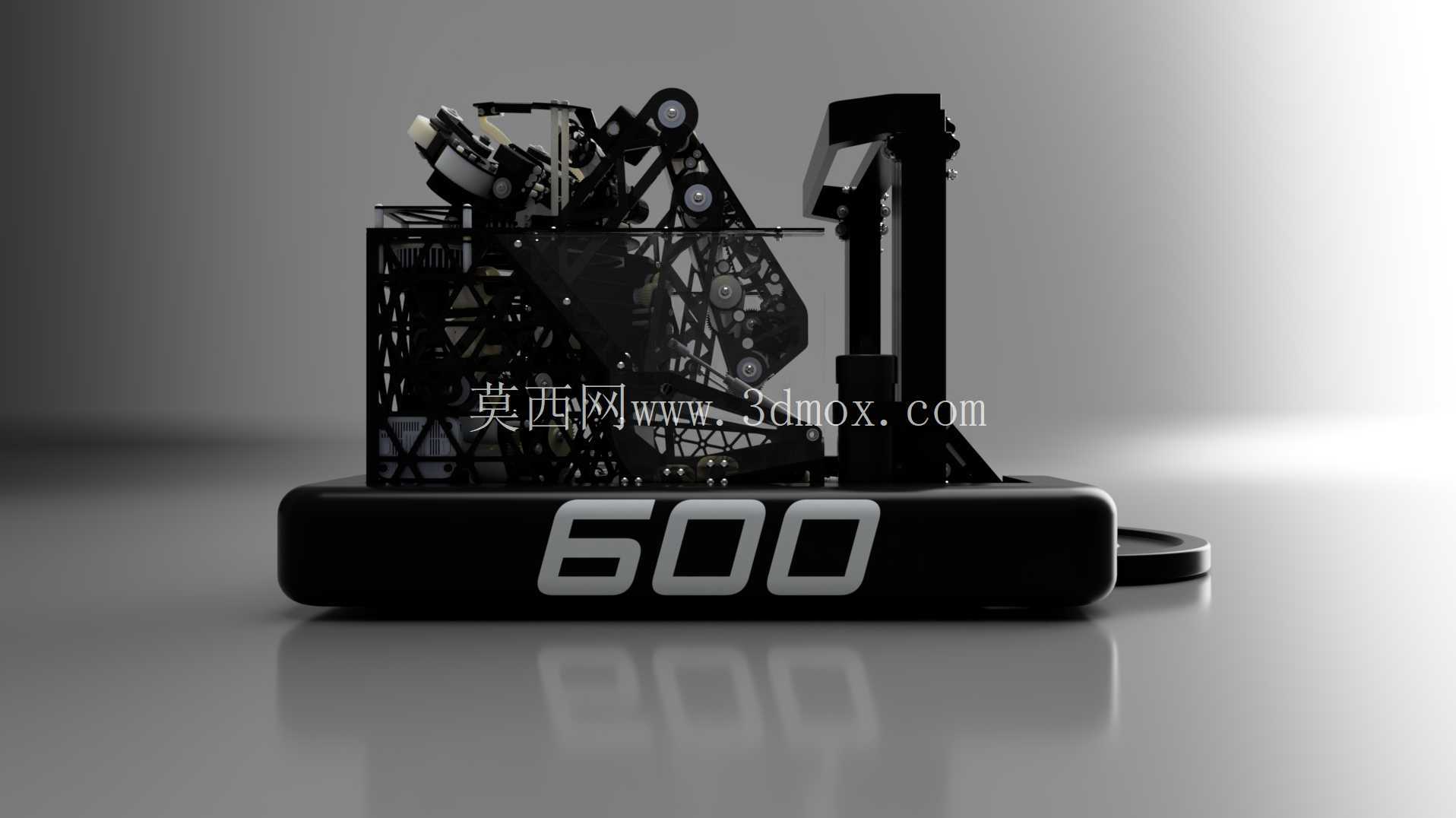

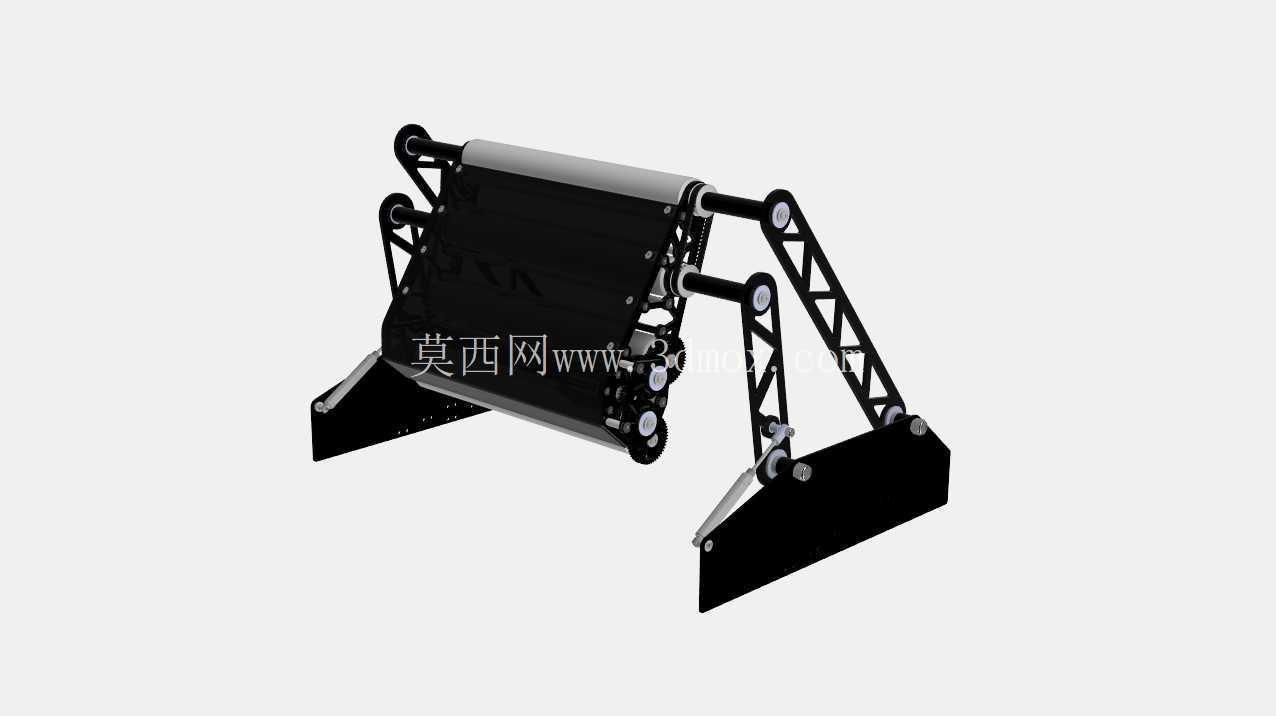

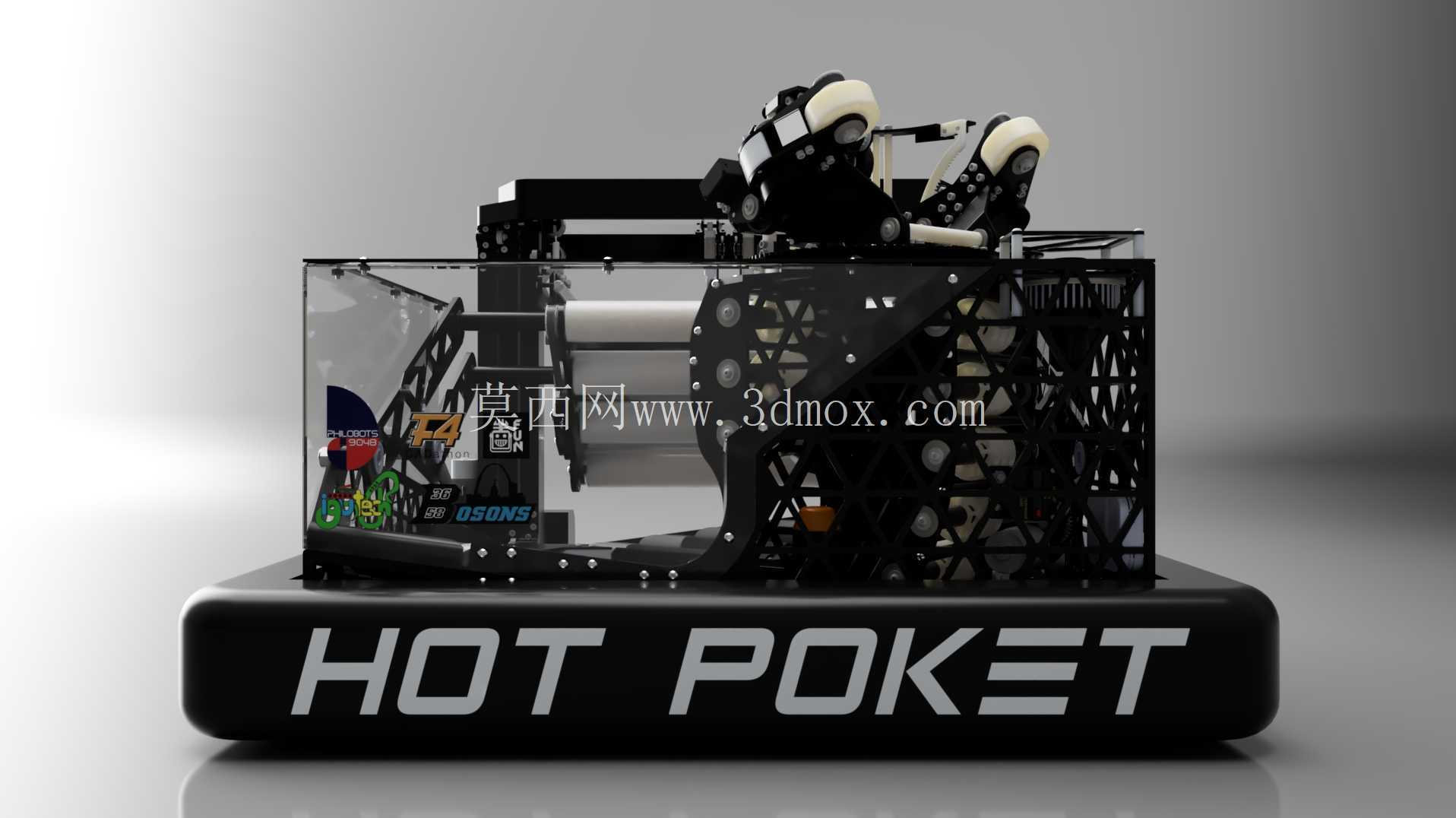

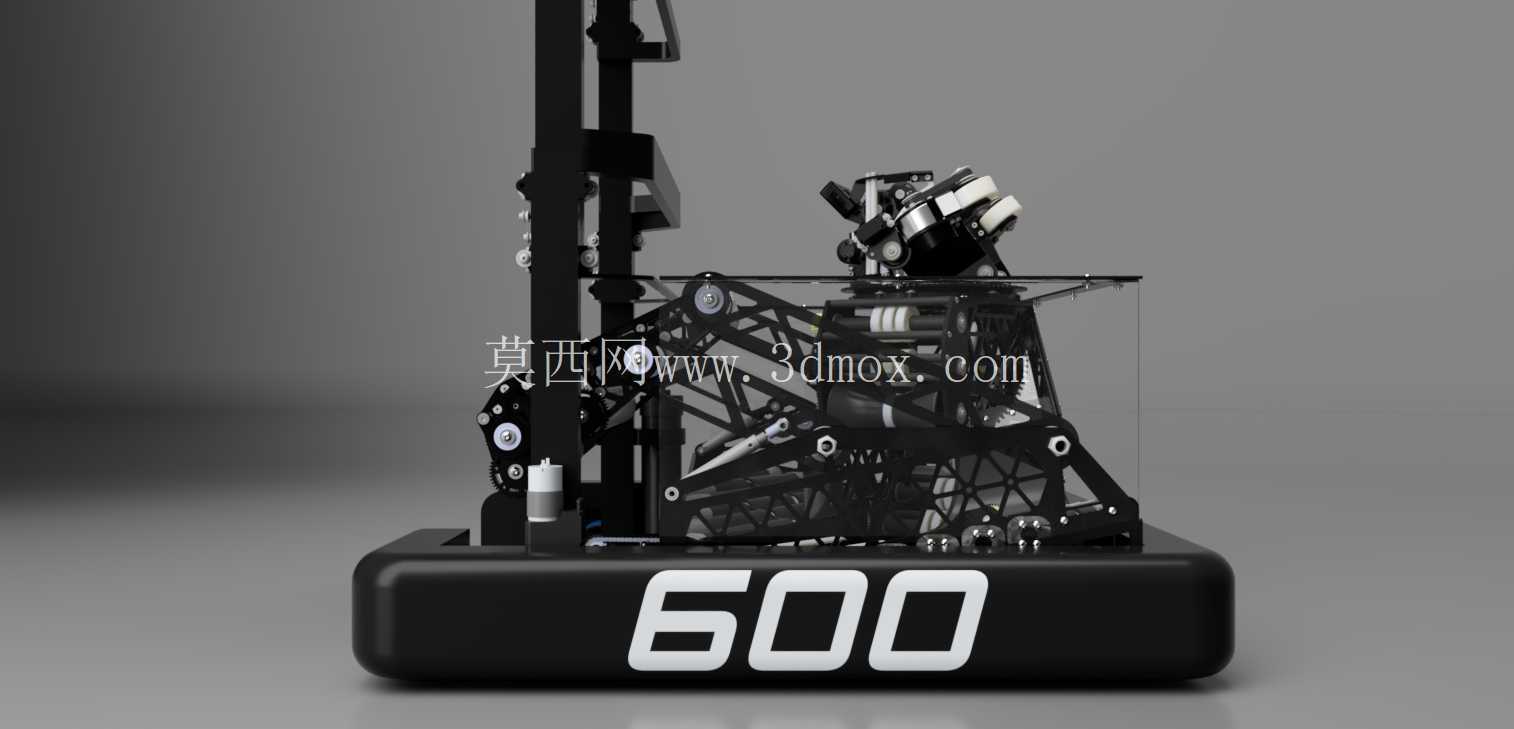

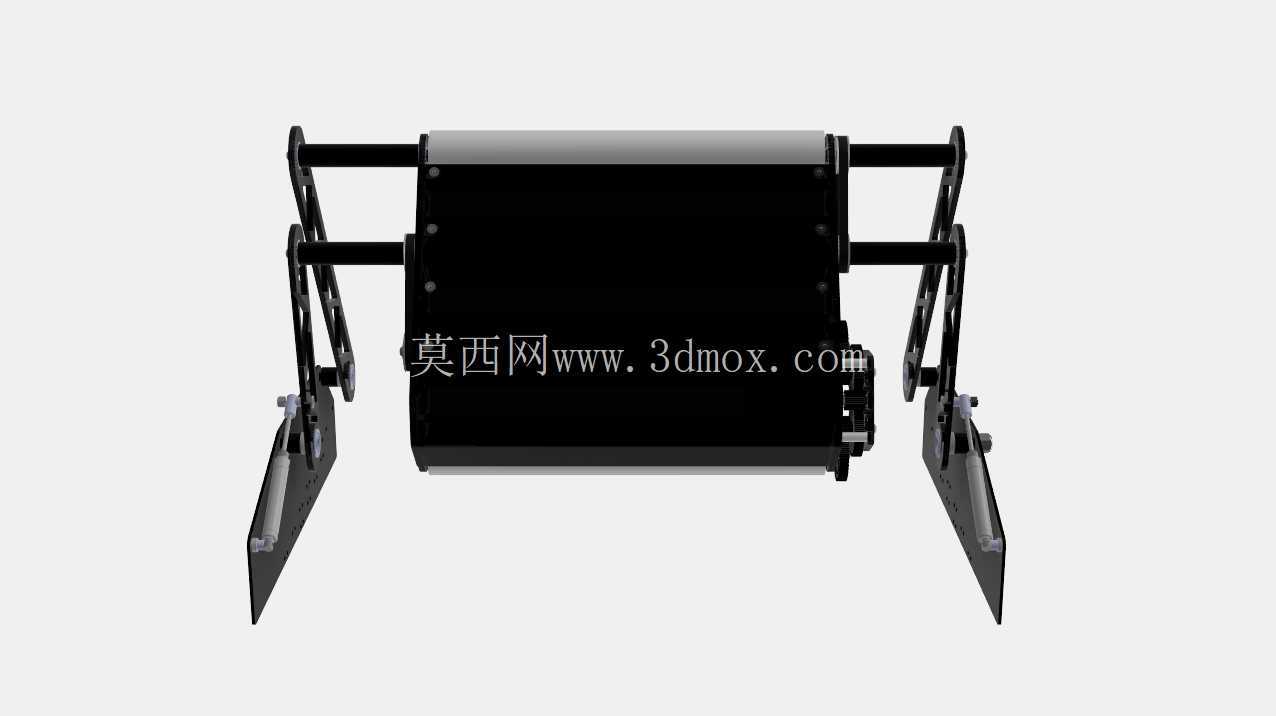

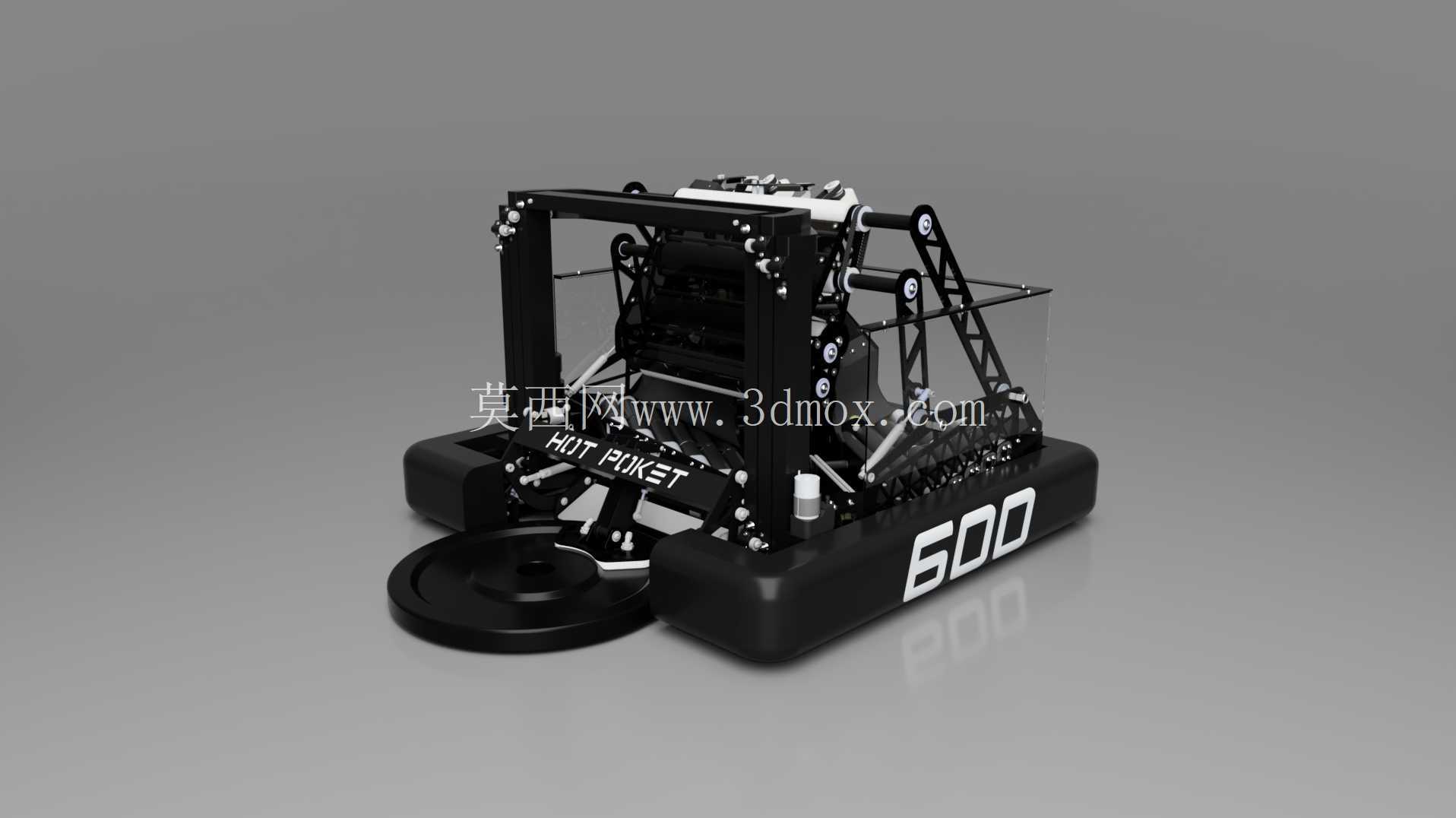

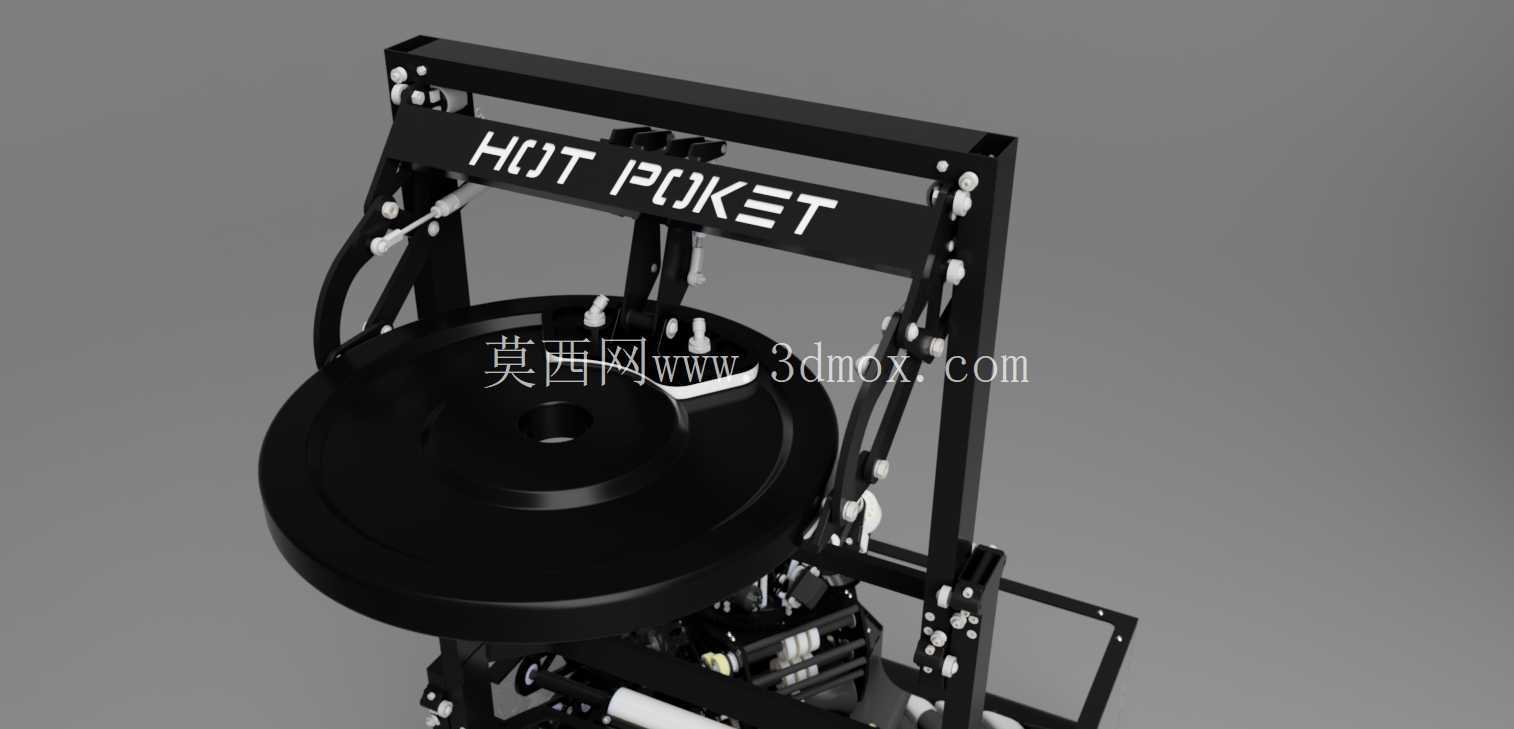

　　这款竞技类机器人主要面向青少年机器人对抗赛事场景设计，核心用途是在指定赛场内完成橄榄球型赛事道具的拾取、存储、精准发射动作，同时在对抗环节中具备稳定的自身防守与位置保持能力，适配赛事规则下的全流程竞技需求。从结构设计逻辑来看，整机采用低重心底盘布局，底部配置吸盘式配重机构，在对抗碰撞场景下可通过负压吸附提升整机与赛场地面的附着能力，避免被对方对抗机器人撞击移位，同时底盘四周设置四杆下支撑结构，支撑端采用高耐磨尼龙材质接触地面，在受到侧向冲击力时可将力分散传递至底盘框架，降低单部位受冲击后的结构变形风险，支撑结构的铰接点配置自润滑铜套，在频繁的冲击载荷下可减少铰接部位的磨损量，延长赛事周期内的结构使用寿命。

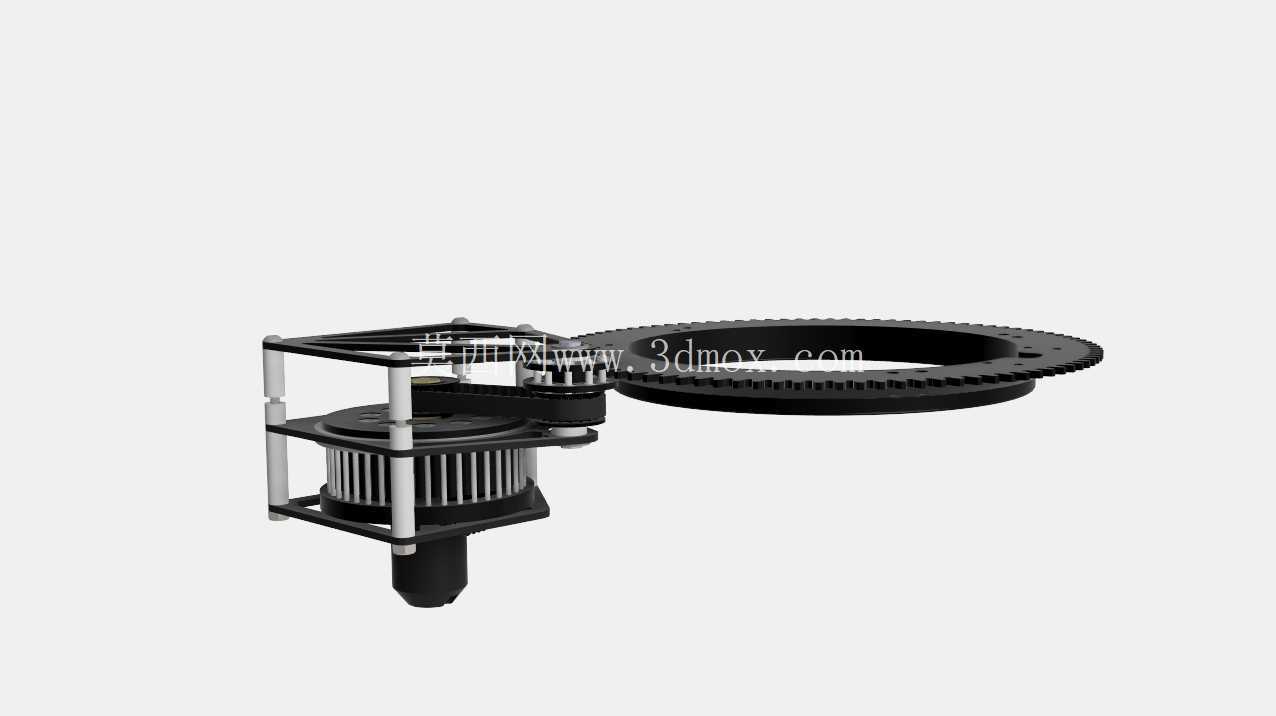

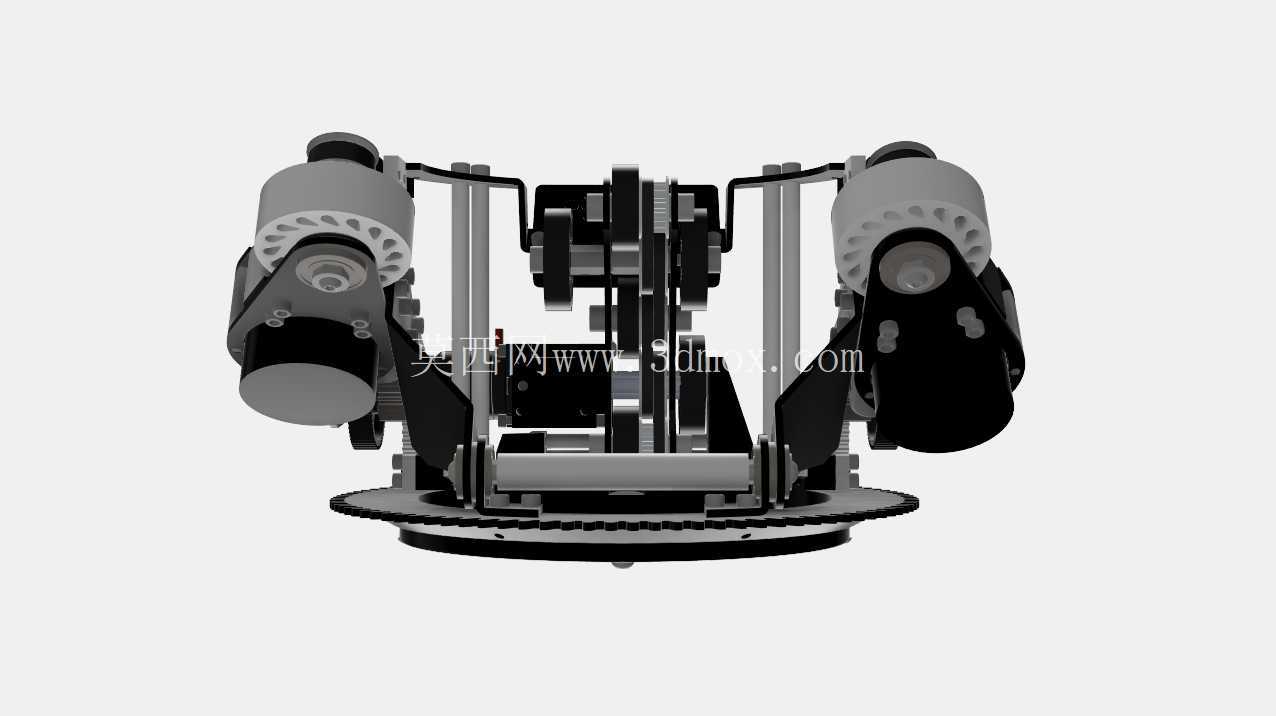

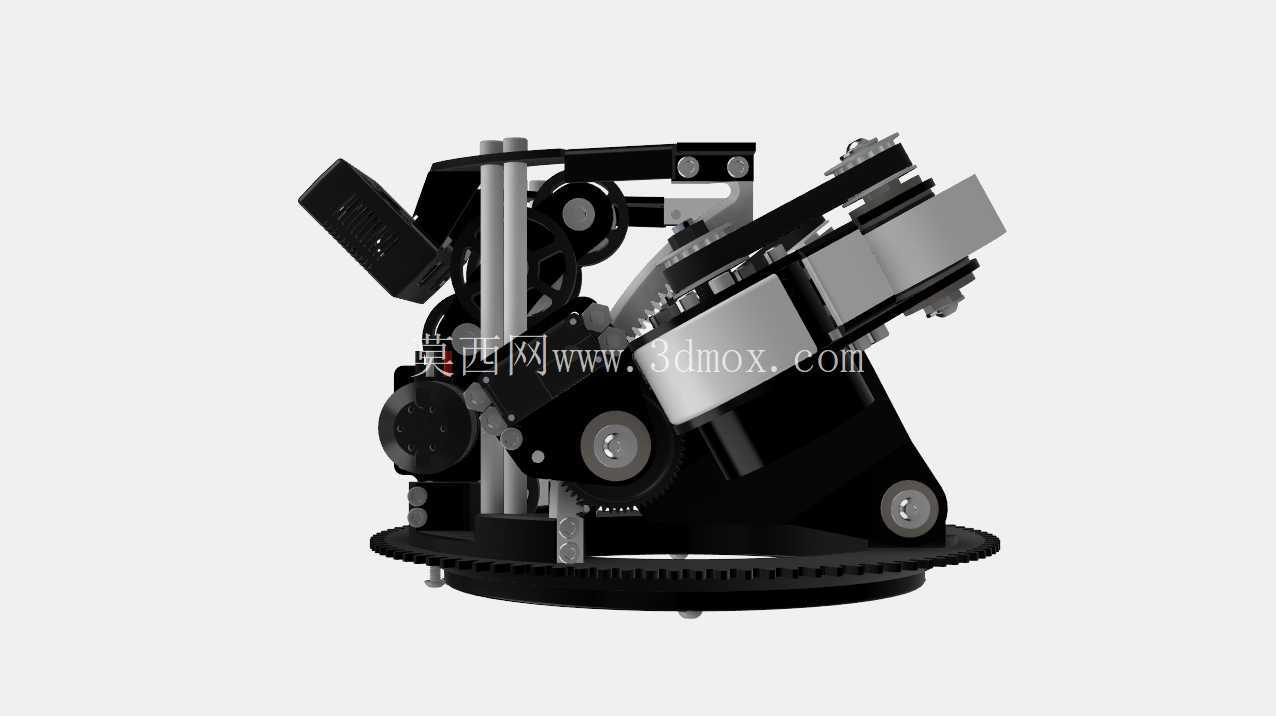

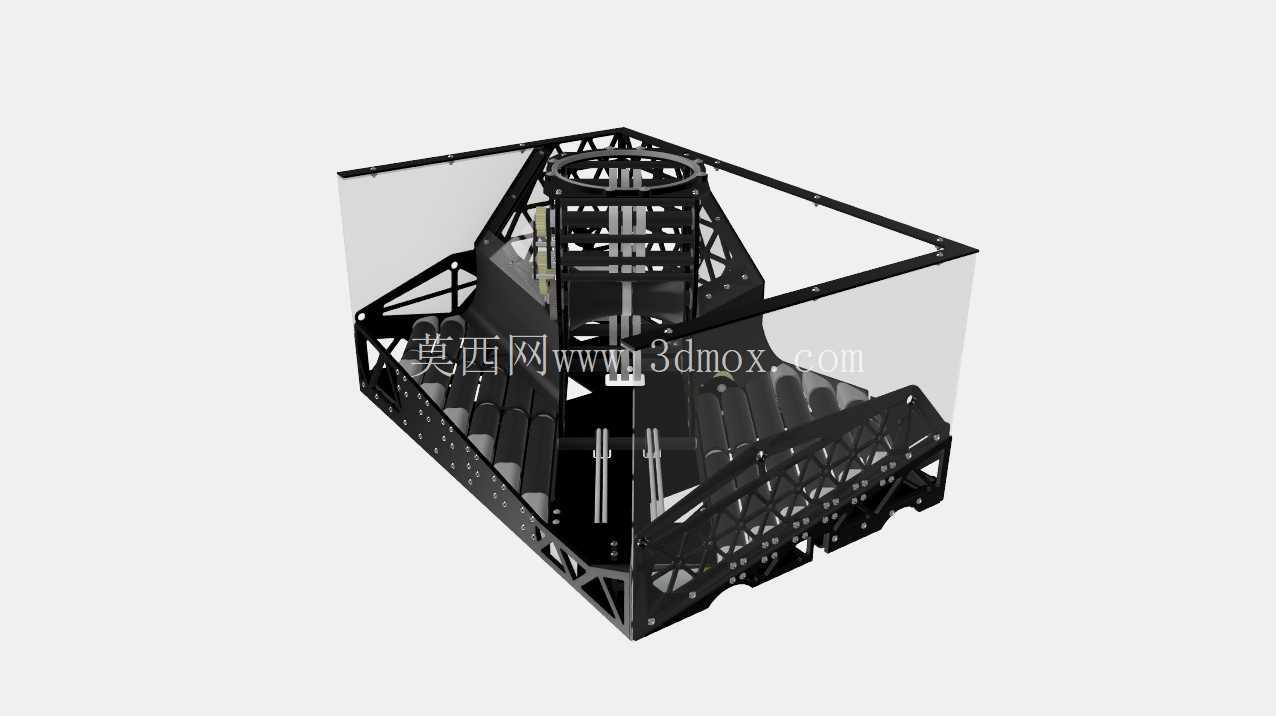

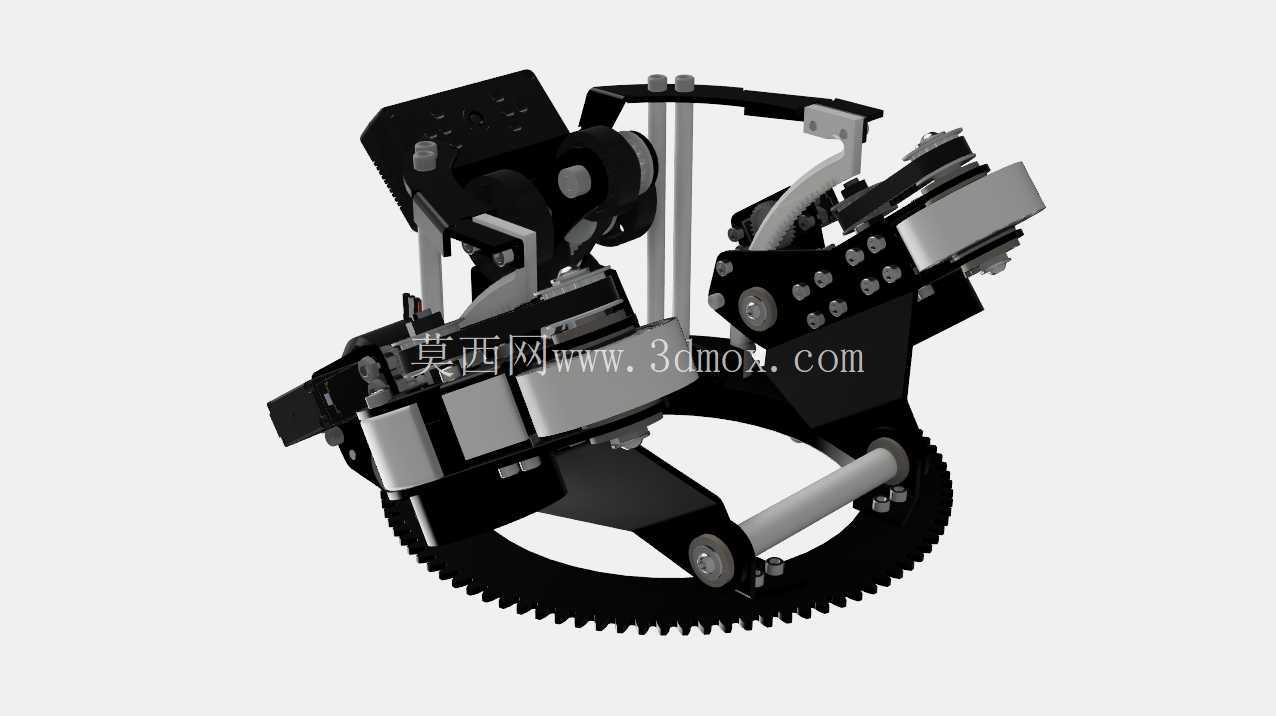

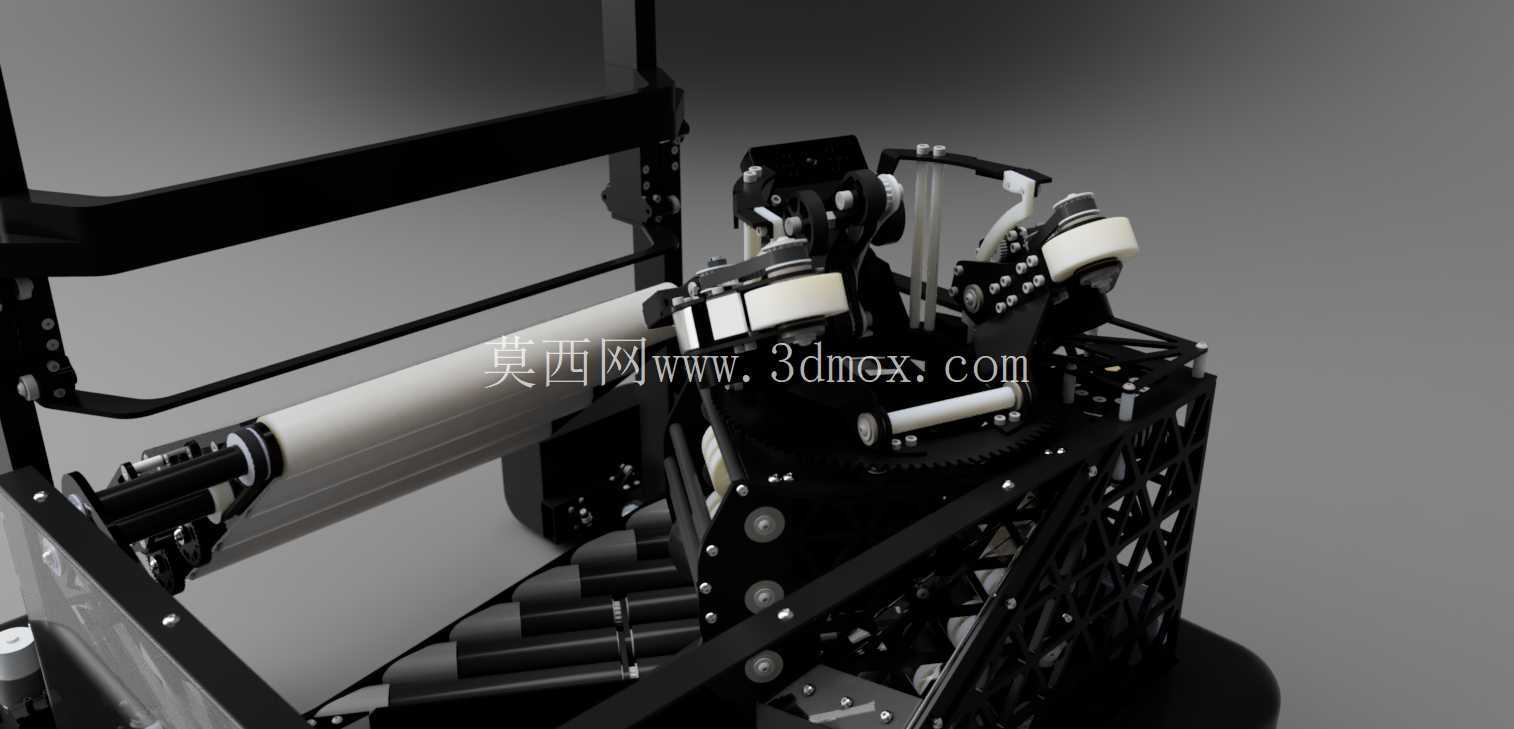

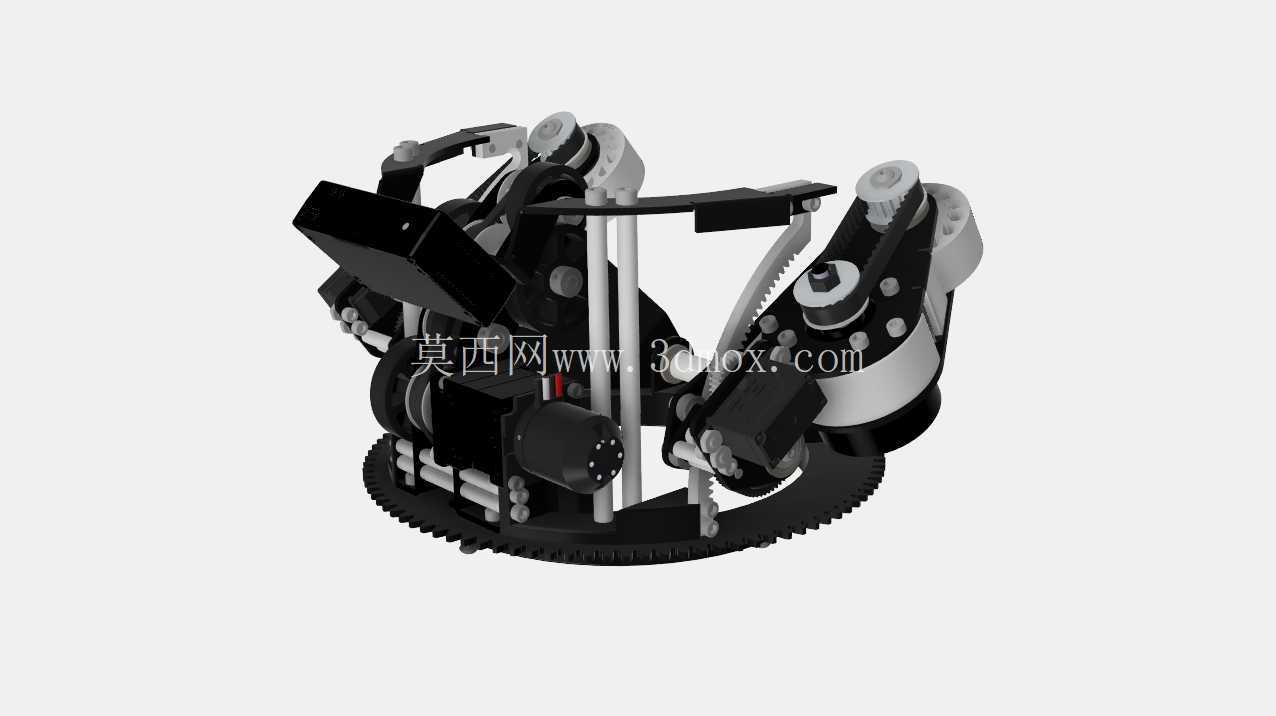

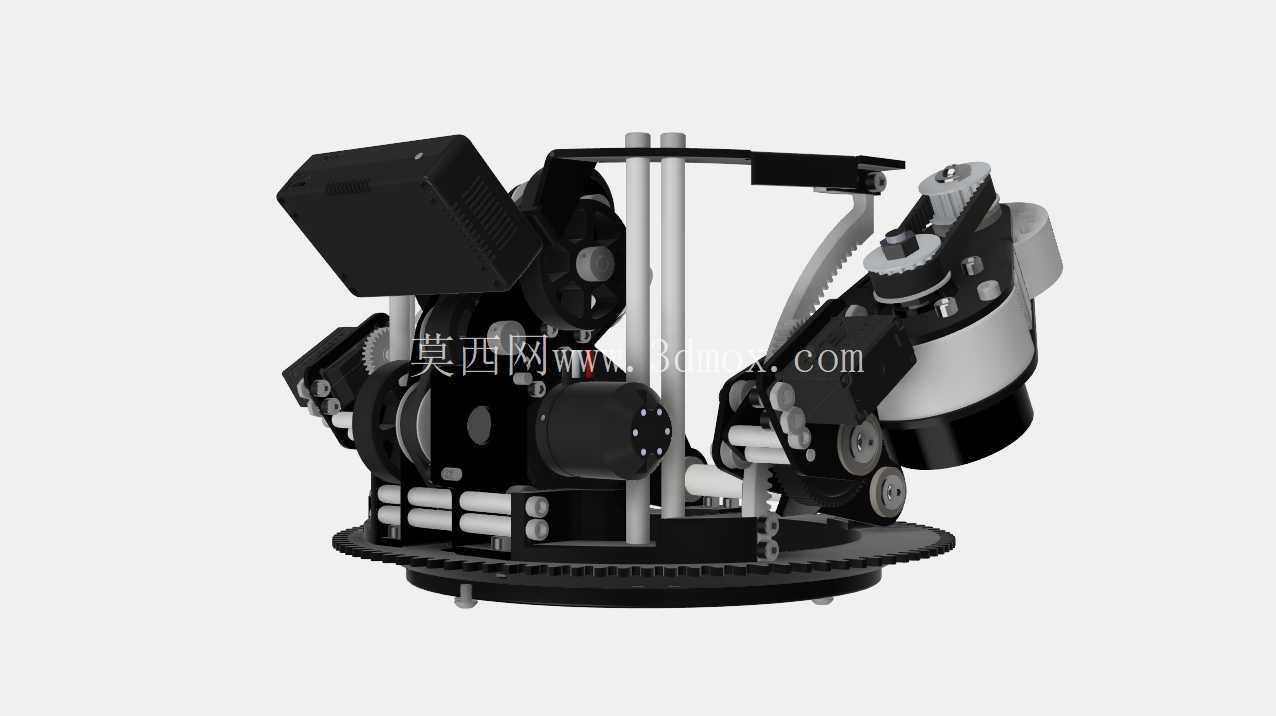

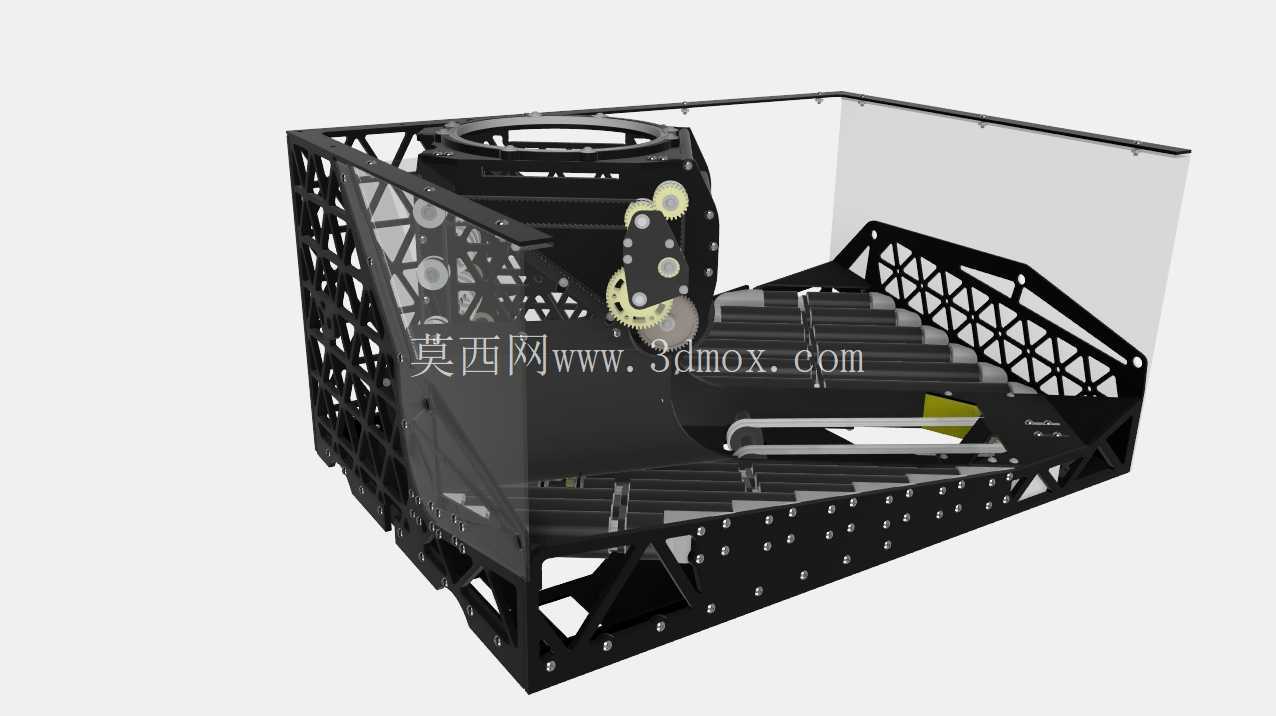

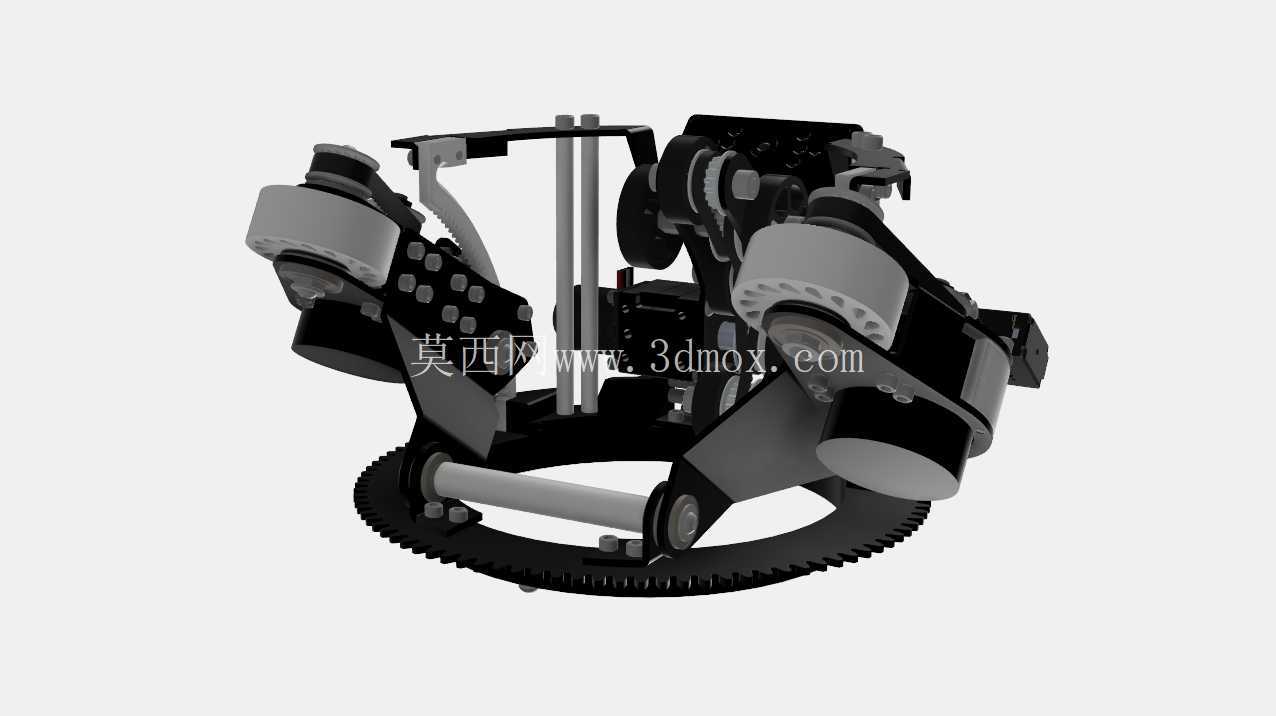

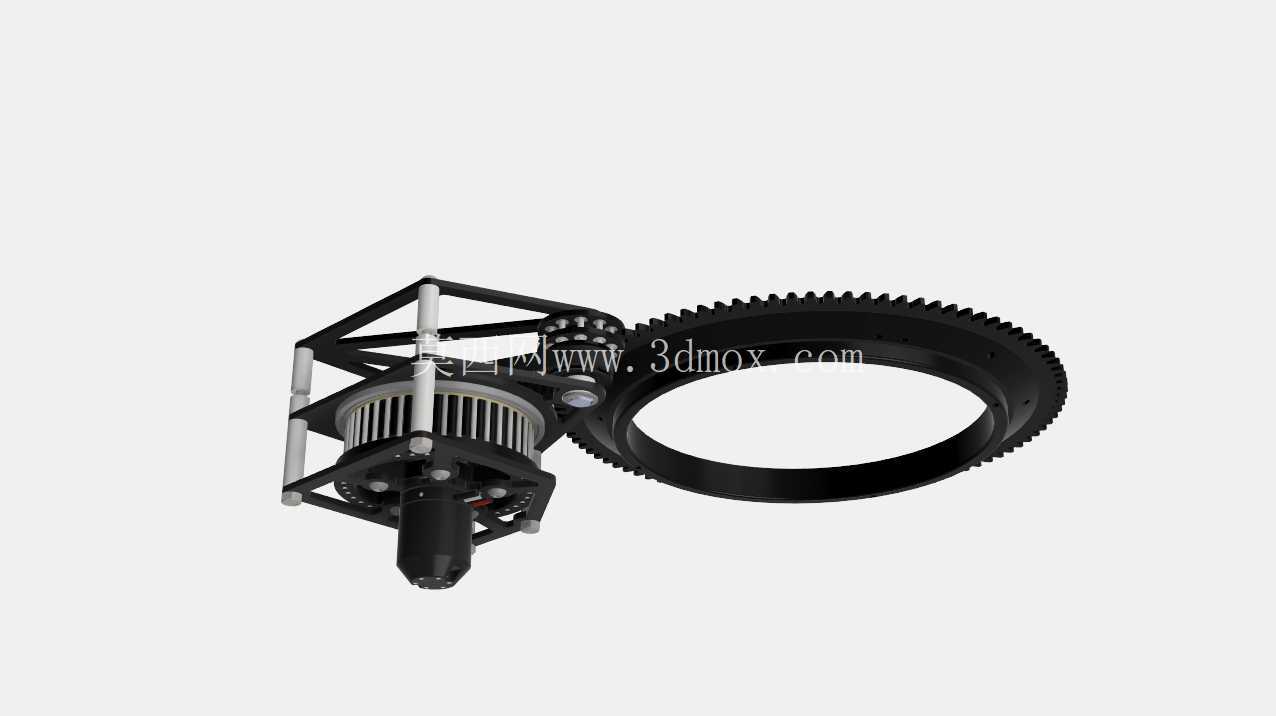

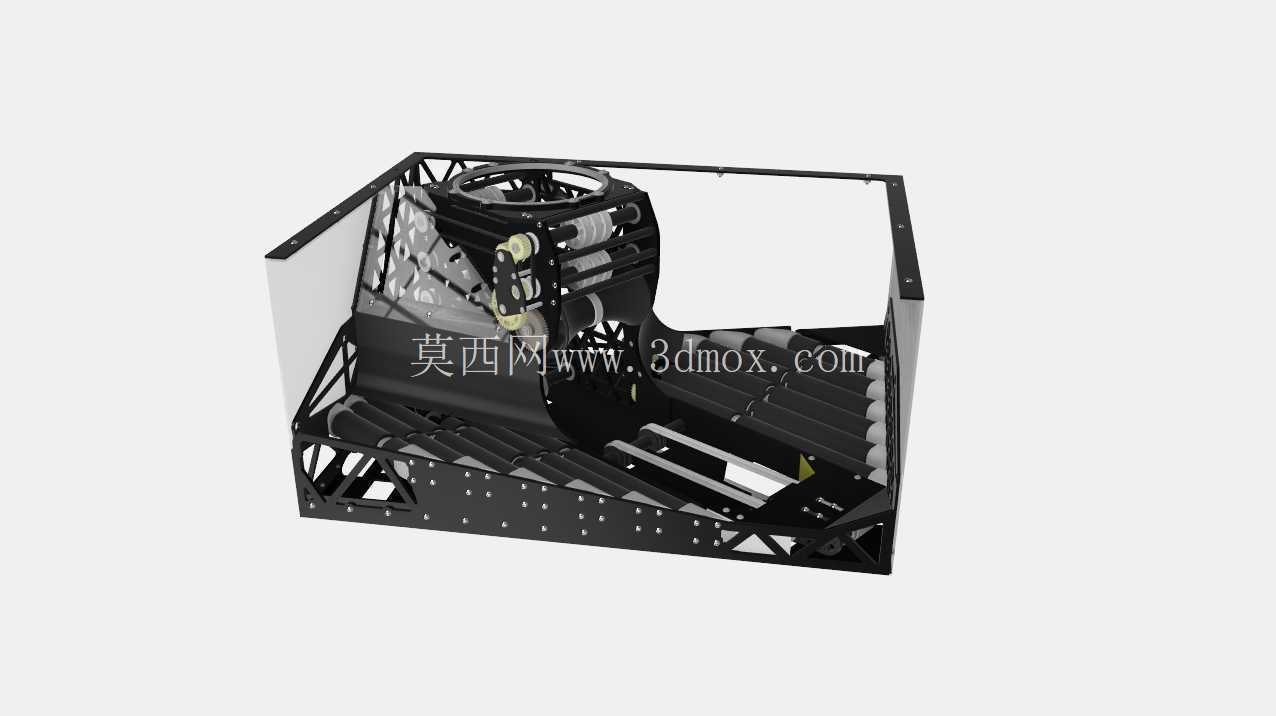

　　上部的物料存储结构采用V型料斗设计，料斗内壁粘贴低摩擦系数的超高分子量聚乙烯衬板，橄榄球型道具进入料斗后可依靠自身重力顺滑滑落至发射机构入口，无需额外设置拨料结构即可实现连续供料，料斗的倾斜角度经过多轮赛场实测调整，既保证道具下滑的顺畅性，又避免在机器人急停、转向过程中道具从料斗上方脱出。发射机构采用对称布置的双飞轮结构，两个飞轮分别由独立的动力单元驱动，飞轮外圈包裹高摩擦系数的橡胶材质轮面，当道具从料斗进入两个飞轮的间隙时，高速旋转的飞轮可通过摩擦力为道具施加旋转力矩，让道具在飞行过程中保持稳定的自旋姿态，提升远距离投射的命中精度；飞轮的动力传递路径中配置定制齿形齿轮，齿轮啮合侧隙经过严格控制，可减少高速旋转过程中的齿轮回差，避免发射时出现动力传递滞后、转速波动的问题，保证每次发射的初速度一致性。发射炮塔整体安装在底盘上部的回转支撑结构上，可实现水平方向的全角度旋转，炮塔的俯仰调节采用定制外摆线齿轮传动，搭配减速比40:1的摆线减速器驱动，大减速比的设计可让炮塔在受到外力碰撞时具备自锁特性，不会因为对抗中的撞击导致发射角度偏移，同时摆线减速器的多齿啮合特性可承受更大的冲击载荷，适配赛事中的高强度对抗场景。

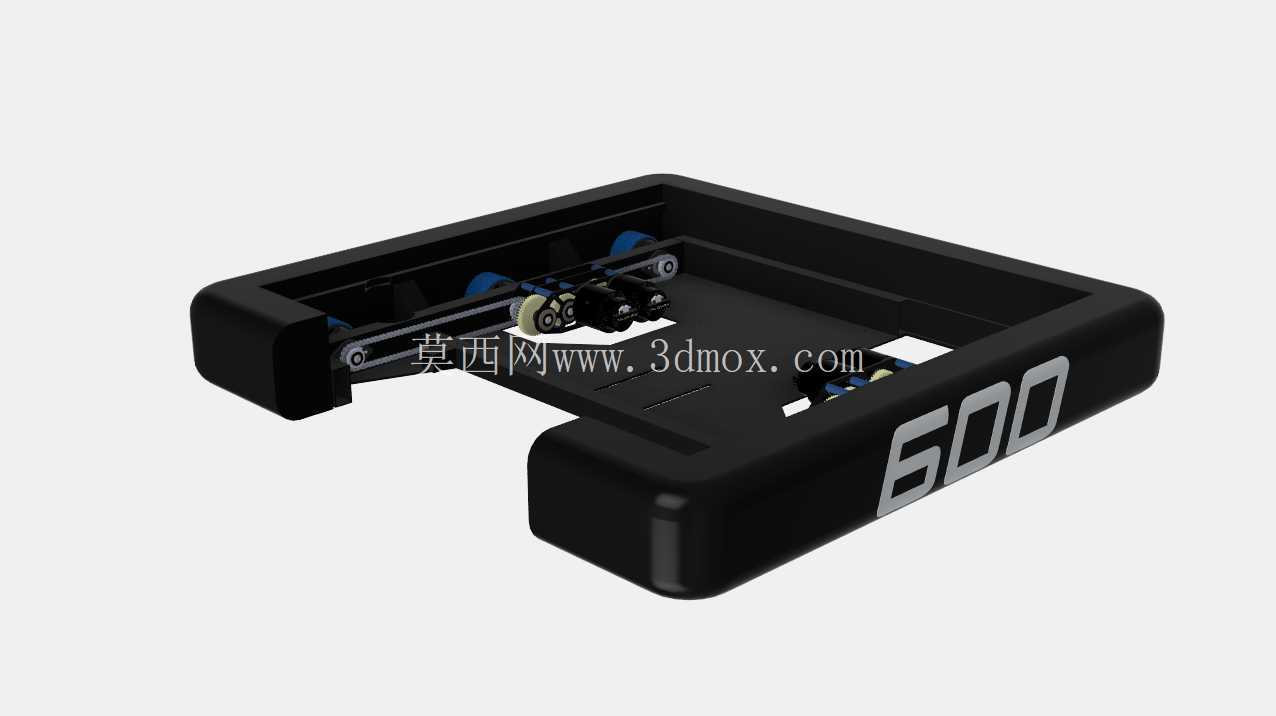

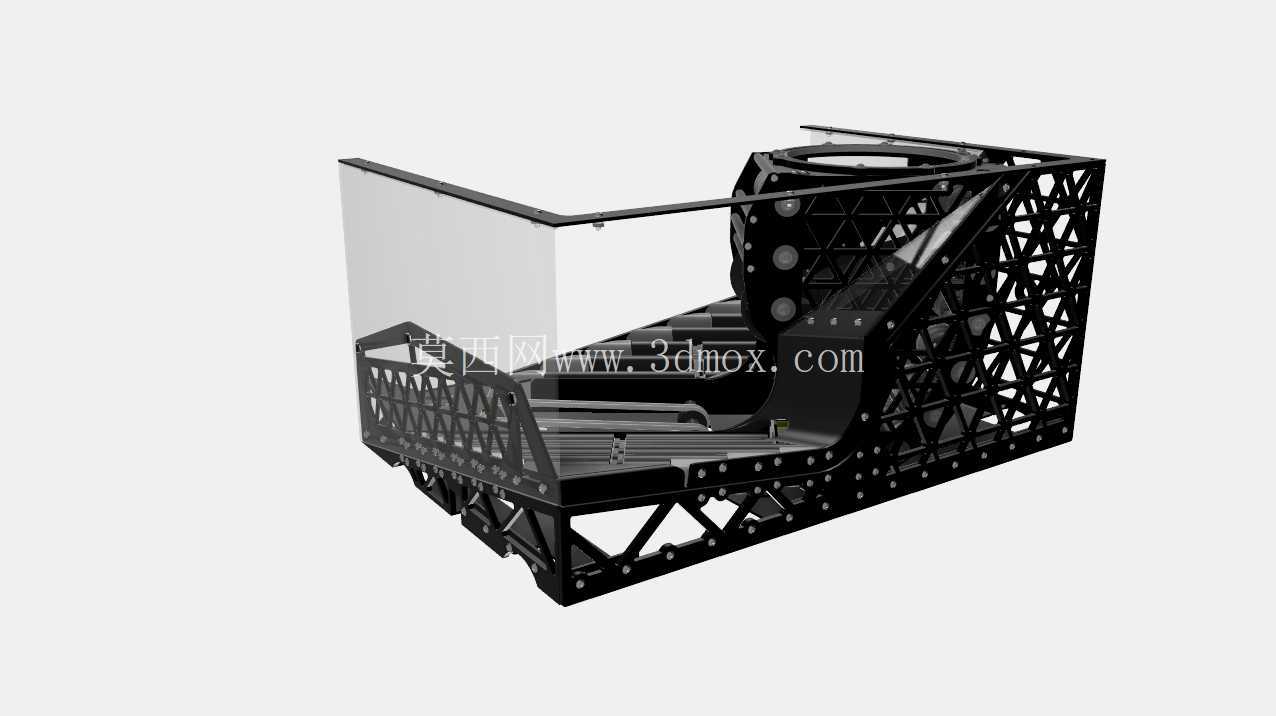

　　从安装边界与尺寸控制来看，整机的外轮廓尺寸严格适配赛事规则的尺寸限制要求，所有突出结构均做圆角处理，避免在对抗过程中出现结构勾挂对方机器人线缆、框架的问题；底盘的驱动轮采用高抓地力的橡胶胎面，轮系布局采用对称式四轮设计，转向时可实现小半径回转，在赛场内的机动灵活性更强；电气元件全部集成安装在底盘中部的密封舱内，舱体采用轻量化铝合金板材拼接，既可以为电气元件提供防护，避免对抗中飞溅的碎屑、碰撞损伤元件，又不会过多增加整机重量，配重块的安装位置可根据实际赛场需求进行前后调整，方便根据不同的战术需求调整整机的重心位置，比如侧重防守时将重心后移提升抗撞击能力，侧重投射精度时将重心调整至回转中心位置，减少炮塔旋转时的整机晃动。

　　整机的框架结构采用标准工业铝型材搭建，连接部位采用高强度角件与螺栓紧固，在赛事间隙可快速完成损坏部件的更换，无需复杂的专用工具，铝型材表面做硬质阳极氧化处理，在频繁的碰撞摩擦下不易出现表面划伤、氧化层脱落的问题，结构件的安装孔位均设计为长圆孔形式，装配时可根据实际装配公差进行位置微调，降低零件加工精度带来的装配难度，提升整机的装配效率。
