适配12V JOHNSON电机的四轮移动底盘结构

　　在小型移动机器人、教学实验载具、短途物料转运小车的开发场景中，动力单元与承载底盘的匹配度直接决定整机运行稳定性，这款适配12V JOHNSON电机的轮式底盘，正是针对四电机独立驱动的小型移动设备开发的承载结构。日常做小型AGV样机、机器人竞赛参赛载具、户外巡检小型移动平台时，很多工程师会选用12V JOHNSON减速电机作为动力源，这类电机扭矩输出区间适配1-5kg的承载需求，转速匹配小型轮式设备的移动速度要求，但市面通用底盘往往存在电机安装位不匹配、轮距轴距不合理导致的传动干涉、承载板刚性不足等问题，这款底盘的设计完全围绕该型号电机的安装尺寸做正向匹配，省去了二次改孔、调整安装位的工作量。

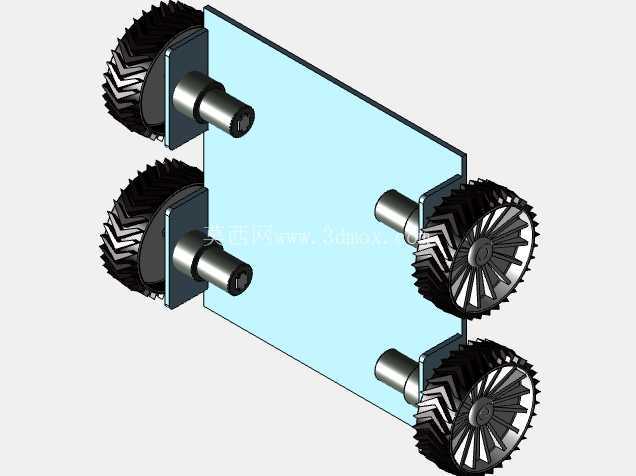

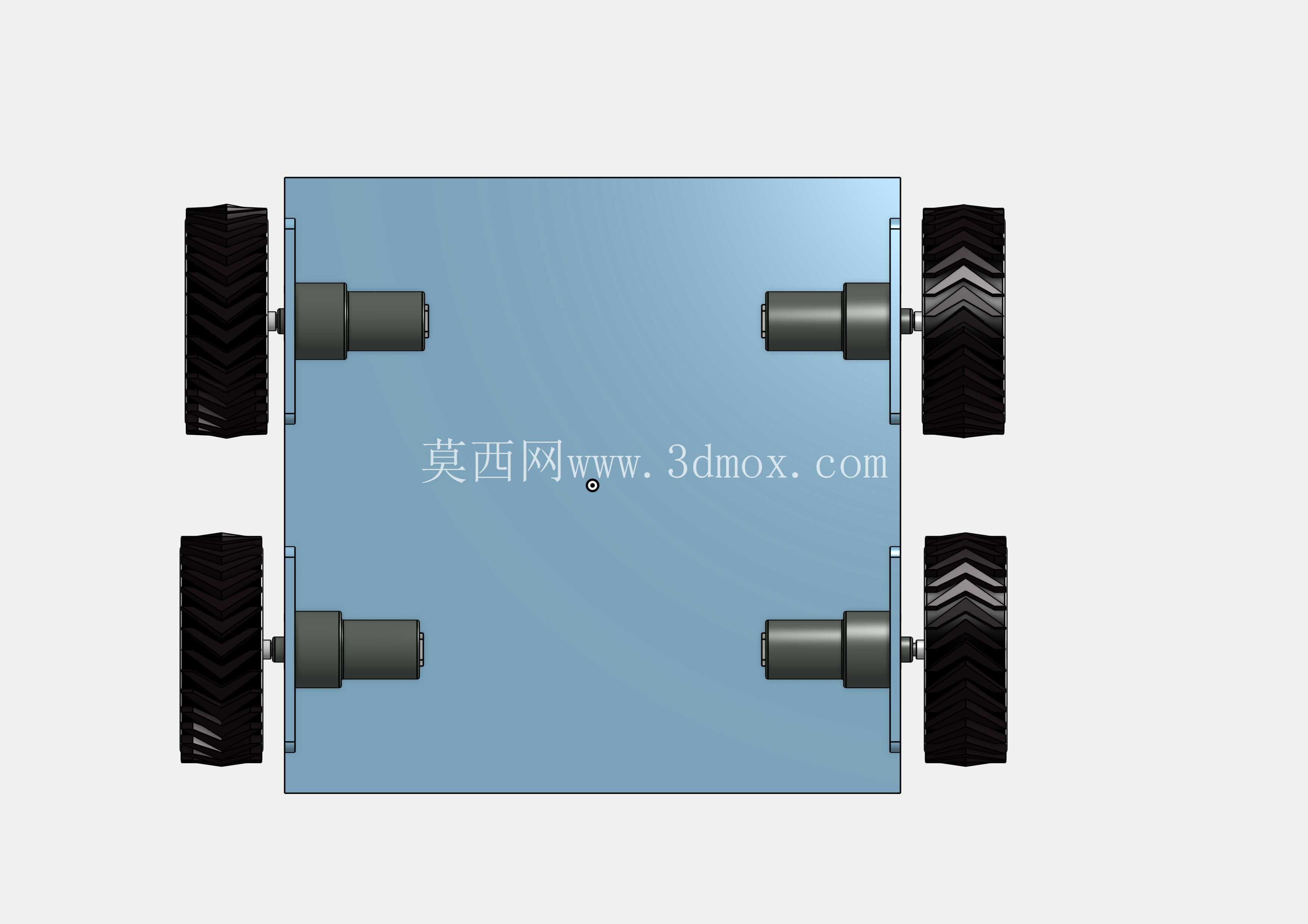

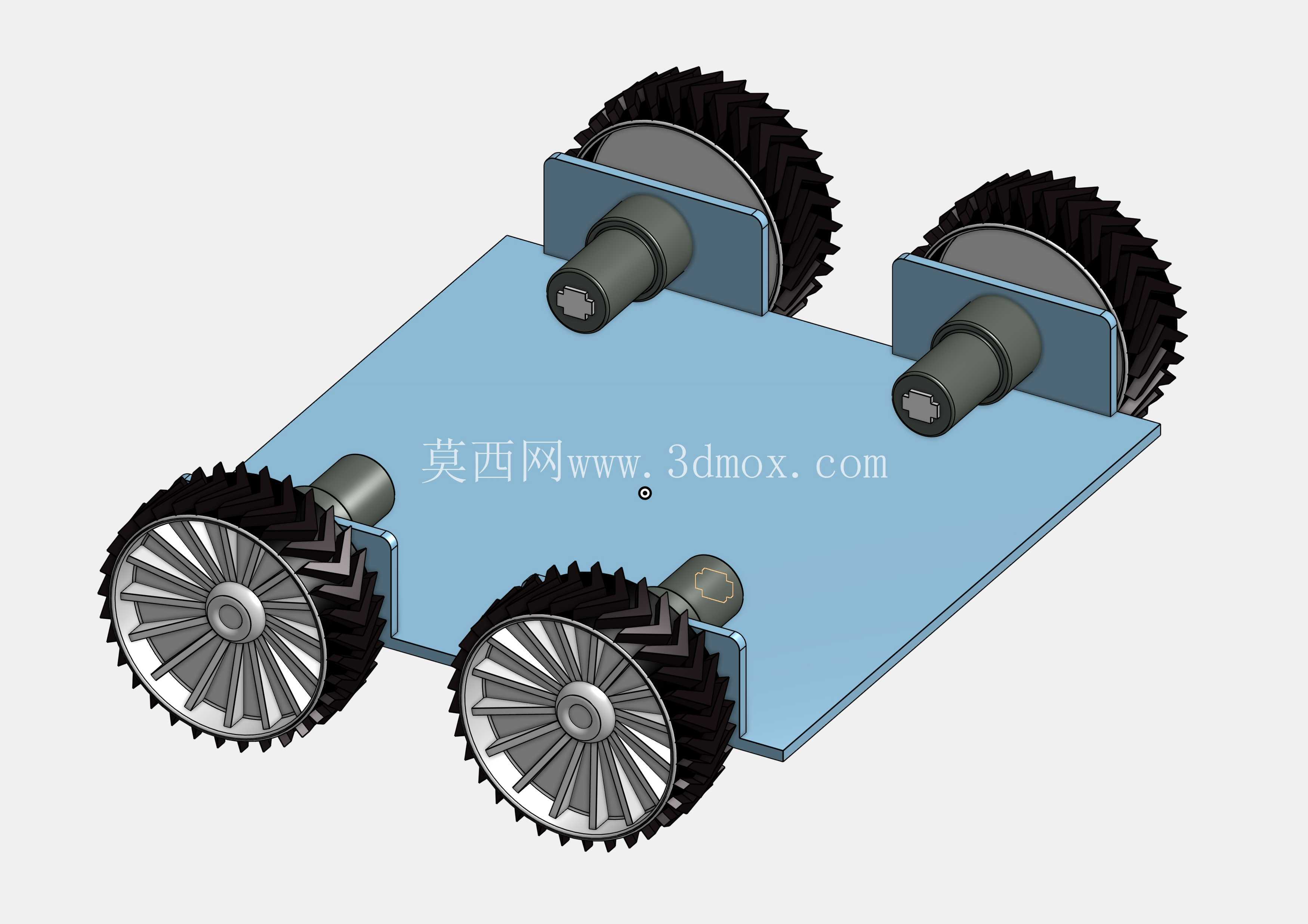

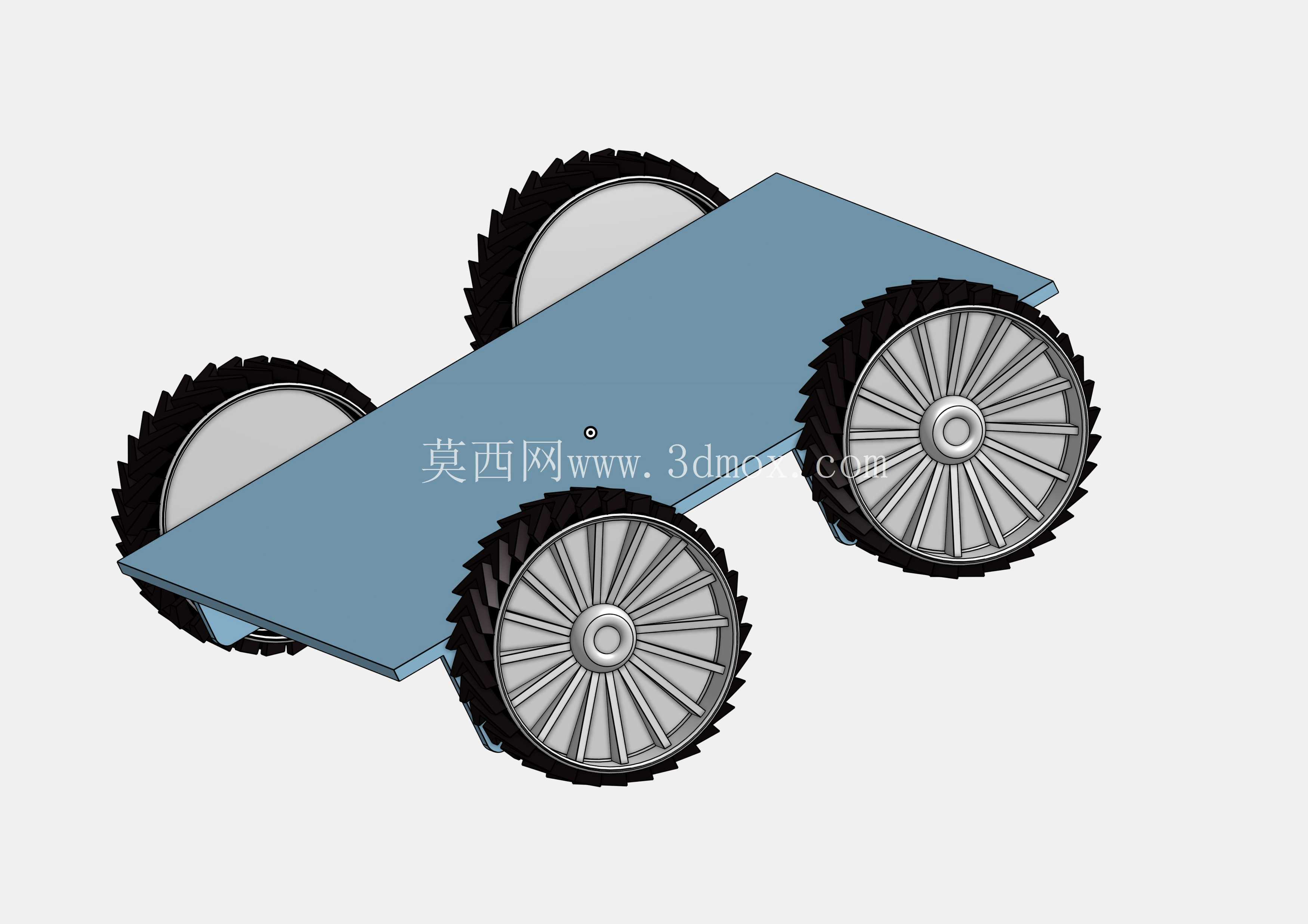

　　从结构设计逻辑来看，底盘主体采用平板式承载结构，没有多余的镂空减重冗余，保证承载面的平面度，上方可直接固定控制板、电池组、传感器支架等功能组件，安装孔位可根据上层设备需求灵活拓展，不会因为底盘本身的加强筋凸起导致上层部件安装不平。四个车轮分别布置在底盘四角，轮距与轴距的配比经过反复校核，转向时不会出现轮组蹭到底盘边缘的问题，同时300x300毫米的方形承载面，刚好能容纳常规的小型控制模块、12V锂电池组以及常规的传感器组件，45毫米的整体高度，将电机、轮组的安装空间完全整合在底盘厚度区间内，不会出现轮组突出承载面上方占用上层安装空间的情况，也不会因为底盘离地间隙过小导致越障能力不足。

　　设计过程中重点考虑了电机安装的同轴度要求，每个电机的安装位都做了定位止口设计，安装时不需要反复调整电机轴与轮组的同轴度，直接通过紧固件固定即可保证传动顺畅，避免因为安装偏差导致的电机轴额外径向力，延长电机使用寿命。轮组选用带防滑齿的橡胶轮胎，搭配辐条式轮毂，在硬质铺装地面、实验室地坪、短距离草地等常见场景下都有足够的抓地力，不会出现起步打滑、转向侧滑的问题。从安装边界来看，底盘整体外轮廓尺寸控制在300x300x45毫米，四个轮组的最外侧突出量不超过承载板边缘10毫米，整机做外围防护壳设计时不需要额外预留过多余量，能有效控制整机的外形尺寸。

　　承载板的厚度经过刚性校核，在均匀承载5kg重量时，中心位置挠度不超过0.2毫米，不会因为承载导致板件弯曲触碰到地面或者干涉轮组转动。在实际应用场景中，这款底盘可直接作为教学机器人的移动基座，学生只需要在上方加装主控板、传感器模块即可完成机器人的移动部分搭建，不需要从零开始设计底盘结构；也可作为小型巡检设备的载具，搭载摄像头、环境检测传感器完成固定路线的巡检工作；对于做小型转运AGV样机的工程师来说，这款底盘的四电机独立驱动结构支持差速转向，转弯半径可控制在极小范围，适合在狭窄通道内运行。设计时没有集成过多的冗余结构，给后续的功能拓展留足了空间，工程师可根据自身需求在承载板上加装机械臂支架、云台安装位、物料载具等组件，不需要对底盘主体做破坏性修改。电机走线可从承载板与电机安装位的预留间隙穿过，不会出现线缆外露被轮组卷入的问题，整体布线更加规整。轮组与电机轴的连接采用防松结构，长时间运行不会出现轮组松脱的情况，适合连续运行的实验场景或者演示场景使用。
