铝型材框架台式数控雕刻加工装置结构

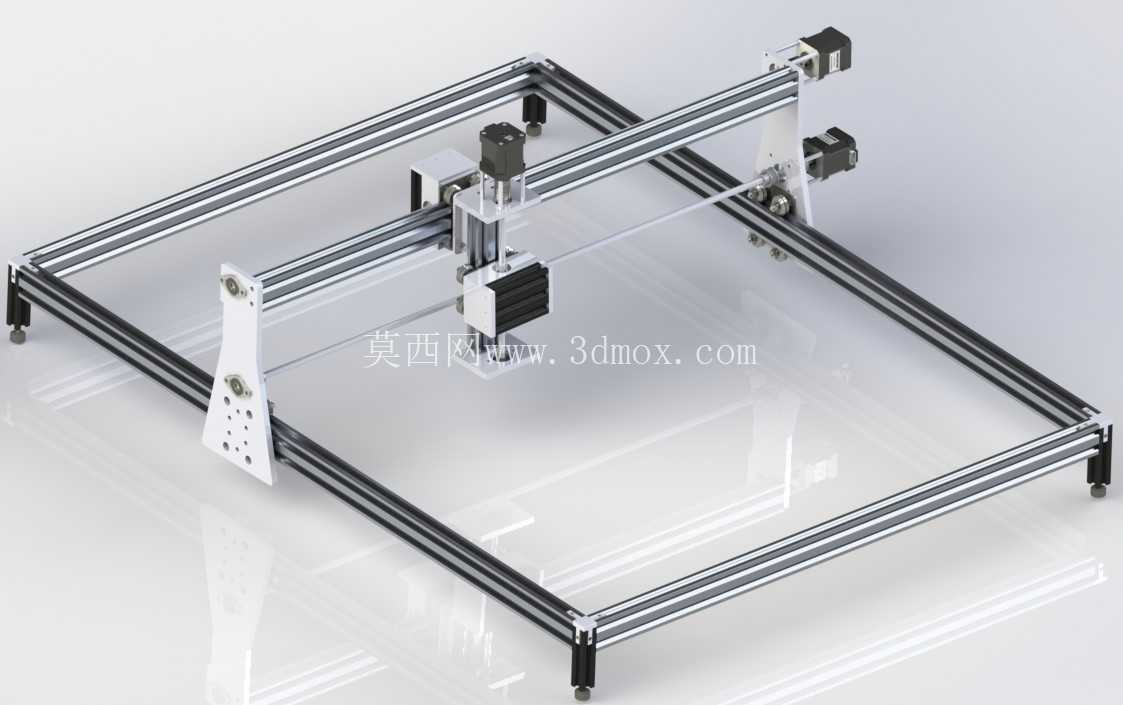

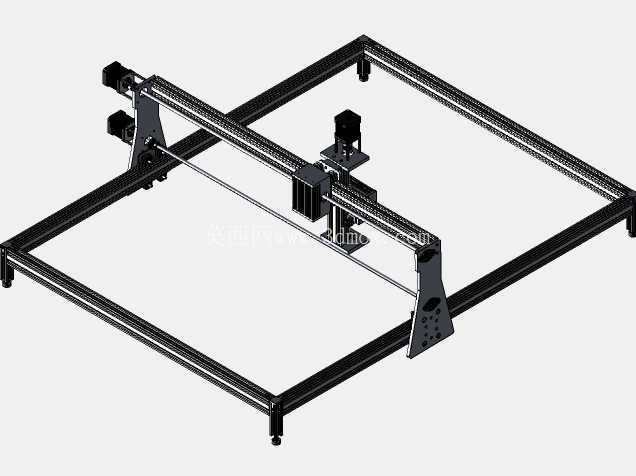

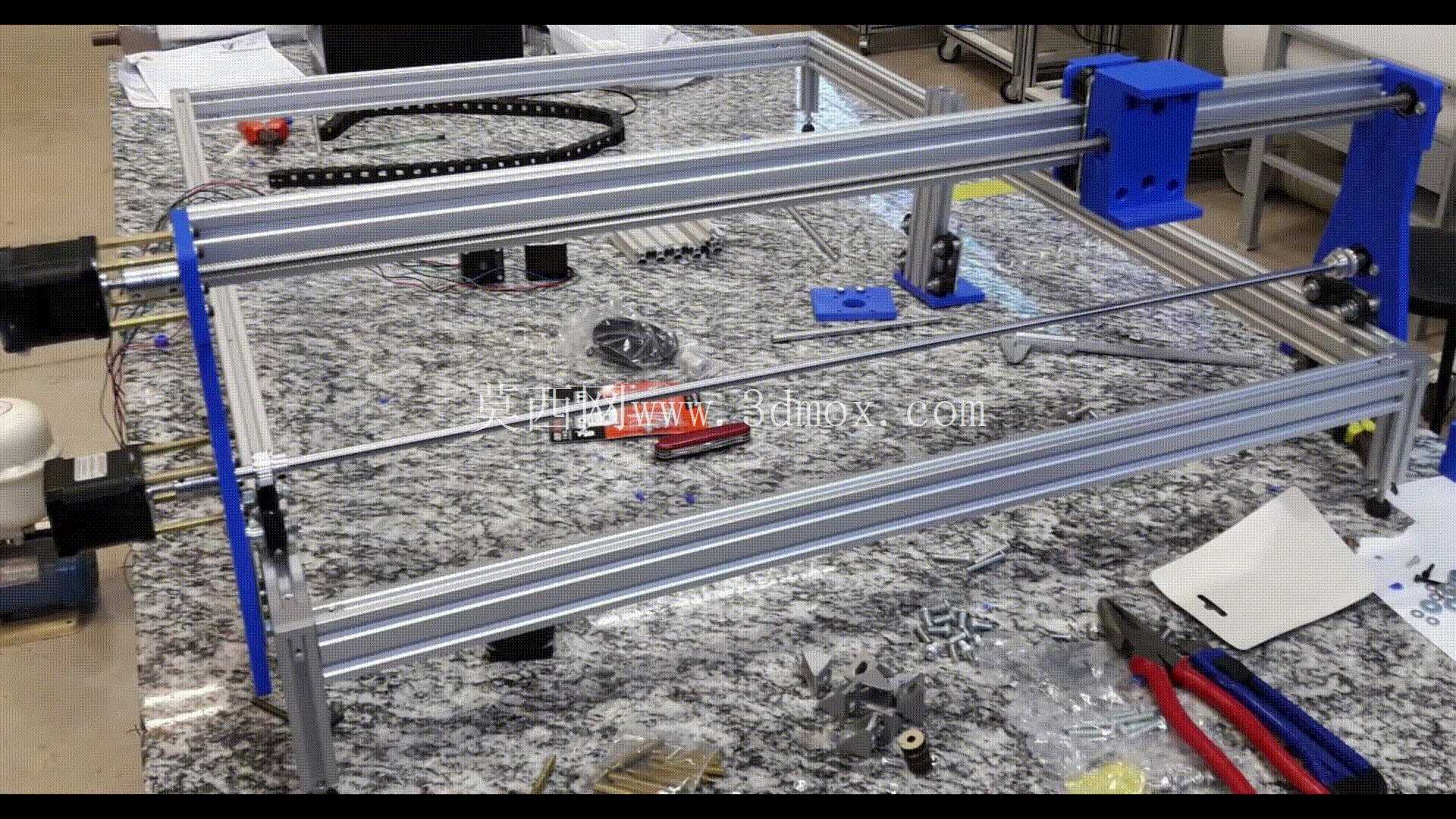

　　这套台式数控加工装置的整体框架采用标准工业铝型材搭建，型材槽口直接作为直线导轨的安装基准，省去了额外的安装底板加工工序，装配时可通过槽内螺母灵活调整各轴的安装平行度，降低了单件加工的精度要求，也方便后期根据加工需求拓展工作行程。X轴采用双光轴平行布置的传动结构，光轴两端通过立式支撑座固定在Y轴的移动滑台上，滑台与Y轴传动带直接连接，传动带张紧结构集成在滑台侧端，无需额外设计张紧轮支架，调整时只需松开支撑座固定螺栓即可拉动光轴完成张紧，日常维护操作十分便捷。

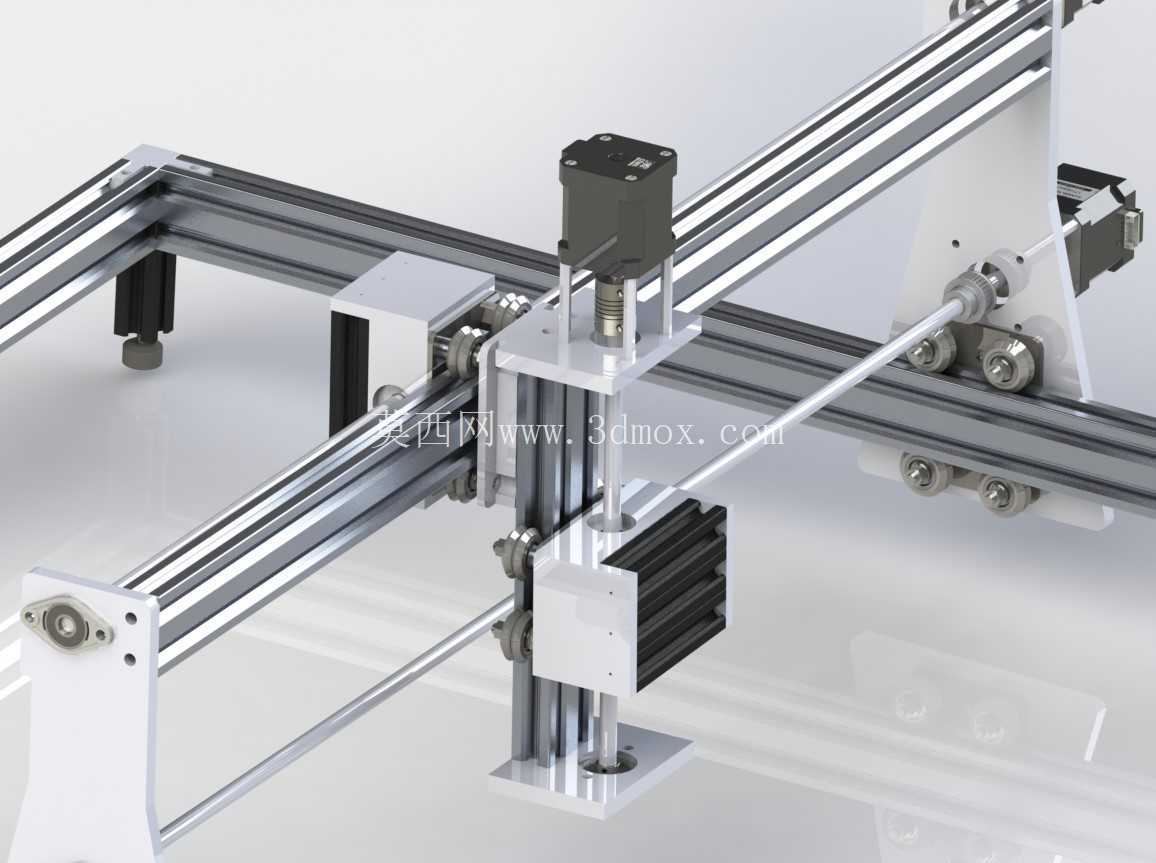

　　Z轴滑台搭载在X轴的移动滑块上，主轴安装座预留了标准的主轴装夹孔径，可适配不同功率的高速电主轴，满足软金属、亚克力、木材等不同材质的雕刻、铣削加工需求，Z轴的进给传动采用丝杠结构，配合步进电机的细分驱动，可实现0.01mm级别的进给精度，满足精细雕刻的加工要求。Y轴的两根传动光轴分别固定在框架前后两侧的铝型材上，滑台通过直线轴承与光轴配合，双侧同步带传动的设计避免了长行程下的传动滞后问题，移动过程中滑台不会出现偏摆卡顿的情况。整个设备的工作台面采用平整的透明板材铺设，台面下方预留了T型槽安装位，可加装工件压紧夹具，也可根据加工需求替换为蜂窝吸附平台，适配不同的工件固定方式。

　　从安装边界来看，设备整体占地尺寸适配常规的桌面工作台放置，框架底部预留了脚轮安装孔位，需要移动工位时可加装脚轮推移，固定使用时可加装可调支撑脚调平，抵消工作台面的平面度误差。在实际应用场景中，这类小型数控加工装置可用于小型加工厂的单件打样、广告行业的亚克力板材切割雕刻、木工爱好者的个性化文创产品加工，也可用于教学场景中的数控原理实操演示，相比大型工业数控设备，其采购成本低、占用空间小、操作门槛低，不需要专门的设备基础即可投入使用。

　　设计过程中，各轴的限位开关安装位直接集成在铝型材的槽口内，可根据实际加工行程灵活调整限位位置，避免超程碰撞损坏主轴或工件，电气走线全部沿铝型材槽口布置，通过线槽盖板遮挡，既避免了加工过程中切屑刮擦线缆，也让整体外观更加整洁。主轴的冷却管路可沿Z轴拖链布置，拖链的弯曲半径经过核算，不会在Z轴上下移动过程中出现管路弯折堵死的情况，冷却介质可直接输送到主轴刀具位置，带走加工过程中产生的热量，延长刀具使用寿命。各轴的步进电机均采用侧装式结构，电机输出轴通过联轴器直接与传动轮或丝杠连接，减少了中间传动环节的间隙，传动效率更高，同时电机安装座采用可调节结构，装配时可微调电机的同轴度，避免运转过程中出现异响或振动。
