6mm轴径铝制刚性法兰式联轴器

在小型传动系统的轴系对接场景中，轴径匹配、安装便捷性与同轴度公差控制始终是结构设计阶段需要优先考量的核心要素，这款适配6mm轴径的铝制联轴器，正是针对小功率传动链路的轴连接需求开发的刚性连接部件。从实际应用场景来看，这类联轴器广泛覆盖桌面级小型机械臂关节传动、小型输送线的动力端对接、教育类机器人竞赛的动力传输模块、定制化小型工装的轴系连接，以及小型电机与齿轮箱的输出输入轴对接场景，尤其适合传动扭矩不大、安装空间紧凑、需要频繁拆装调整轴系位置的小型设备开发场景。

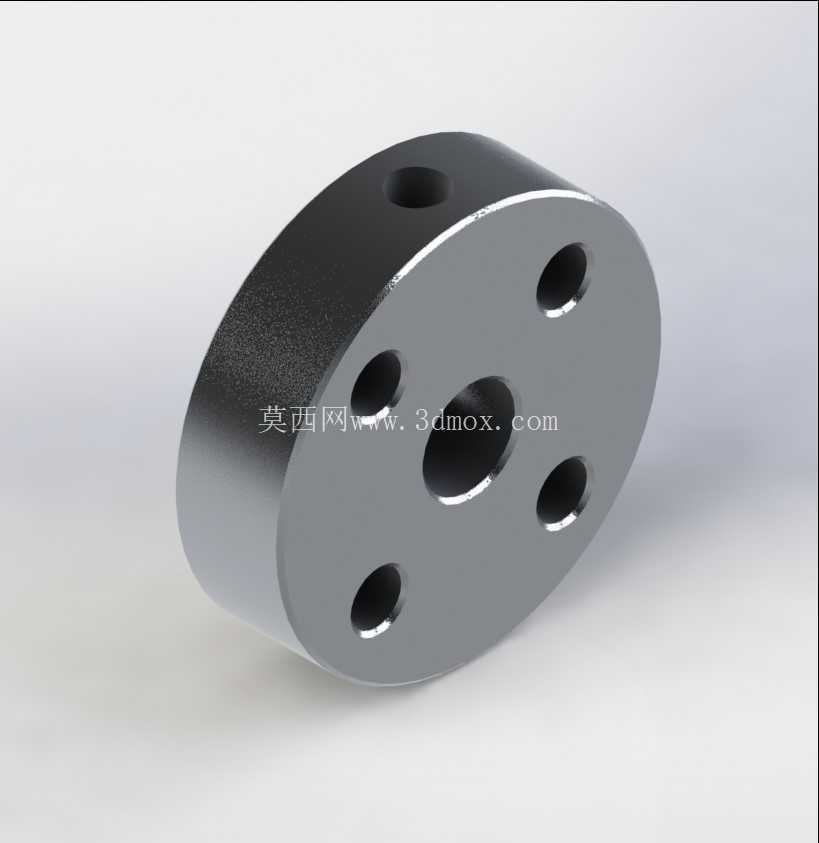

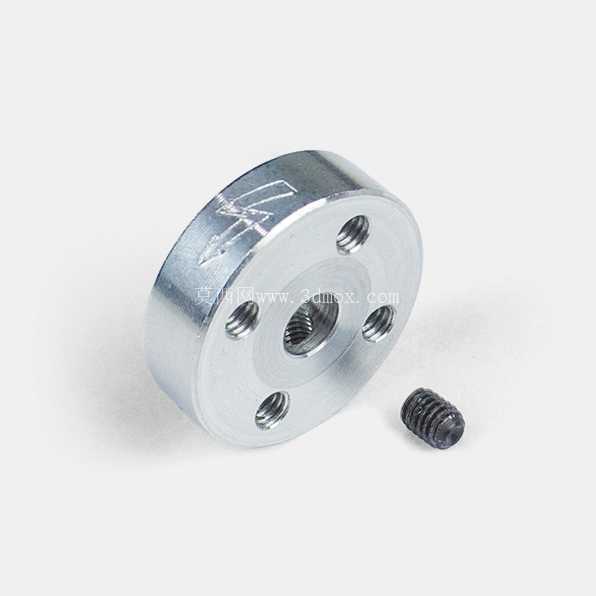

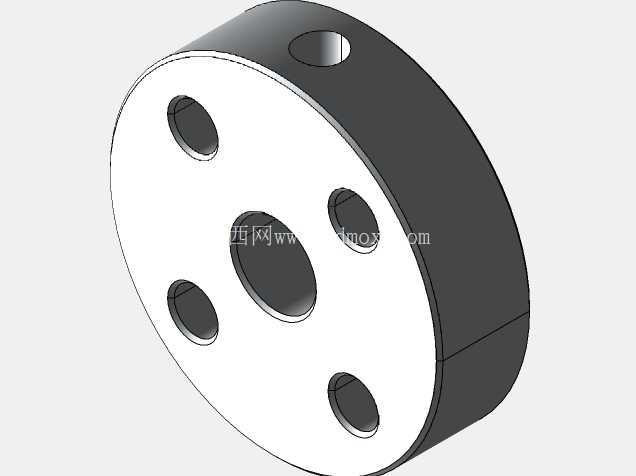

从功能特性层面来看，这款联轴器采用刚性法兰式结构，主体材质选用铝合金加工，整体重量远低于同尺寸钢制联轴器，能够有效降低小型传动系统的转动惯量，减少轴系启停阶段的惯性冲击，同时铝合金材质具备不错的抗锈蚀能力，在常规室内作业环境下无需额外做表面防锈处理即可长期使用。联轴器的中心通孔为适配6mm直径轴类零件设计，同时兼容常规圆形轴与带D型切削面的防转轴，能够适配市面上绝大多数小型直流电机、步进电机的输出轴规格，也能匹配常见小型行星齿轮箱、直齿轮箱的输入轴尺寸。连接固定方式采用侧面M4内六角螺钉顶紧的方案，安装时无需额外加工轴端键槽，仅需要将轴插入中心通孔至指定深度，拧紧四个侧面的紧定螺钉即可完成轴与联轴器的固定，安装操作门槛低，不需要专用的压装或者热装设备，适合样机调试阶段的快速拆装调整。联轴器的法兰端面均匀分布四个M4螺纹孔，孔位围绕中心轴呈圆周等距排布，能够直接对接带对应安装孔位的轮子、机械臂回转件、定制传动法兰等负载部件，不需要额外加工过渡转接件，大幅缩短小型设备的轴系装配周期。

从设计思路层面拆解，这款联轴器在结构设计阶段优先平衡了加工工艺性与使用可靠性：整体采用圆盘式结构，外圆无复杂异形曲面，无论是采用CNC铣削加工还是棒料车削加工都能快速成型，加工工序少，单件加工成本低，适合小批量定制加工或者批量量产。紧定螺钉的安装孔位设计在联轴器的圆柱侧面，孔位深度刚好贯穿至中心通孔壁，螺钉拧紧后端面能够直接顶压在轴的表面，对于D型轴来说，螺钉可以直接顶压在D型切削平面上，相比顶压在圆弧面的固定方式，防转可靠性更高，能够避免正反转切换频繁的场景下出现轴与联轴器打滑的问题。法兰端面的螺纹孔采用等距圆周排布，设计时预留了足够的螺纹啮合长度，保证负载连接时的螺纹连接强度，同时孔位的分度公差控制在较小范围内，避免安装负载后出现动平衡偏差，导致轴系转动时产生额外振动。

从外形尺寸与安装边界来看，这款联轴器整体为短圆柱式结构，轴向长度较短，安装后不会过多占用轴系的轴向空间，对于安装空间局促的小型设备来说，能够有效压缩动力端的整体尺寸。中心通孔的尺寸公差按照过渡配合设计，6mm轴插入后不会出现明显的径向晃动，能够保证轴与联轴器的同轴度，减少轴系转动时的径向跳动。侧面紧定螺钉采用标准M4内六角规格，使用常规的内六角扳手即可完成拧紧操作，日常维护调整时不需要特殊工具。需要注意的是，这类刚性联轴器不具备补偿轴系径向、角向偏差的能力，安装时需要保证对接的两根轴同轴度控制在允许公差范围内，否则长时间运行会加速轴承磨损，因此更适合轴系对中容易保证、传动扭矩在铝合金件承受范围内的小型传动场景，不适合大功率、大扭矩、轴系对中偏差大的重载传动场景。在实际选型使用时，需要根据传动链路的额定扭矩核算紧定螺钉的顶紧力是否满足传动需求，若负载转动惯量较大，可在轴对应紧定螺钉的位置加工小平面，进一步提升防转可靠性，避免大负载启停时出现轴与联轴器的相对转动。
