符合NR-12标准模块化钢结构通道楼梯

在工业生产现场的设备巡检、物料跨线转运、产线高差衔接场景中，固定式高差衔接结构的拆装效率、安全合规性一直是现场运维与技改环节的核心考量点，这套模块化钢结构通道与双楼梯结构，正是针对这类现场需求完成的全参数化三维设计成果。

从实际落地的应用边界来看，这类结构常部署在生产车间设备旁的巡检通道衔接处、仓储区域的高位装卸位过渡段、自动化产线的跨线人行通道位置，替代传统现场焊接的固定式钢梯平台，解决传统结构拆装困难、无法适配现场布局调整、施工周期长的痛点。设计之初就围绕完全可拆卸的核心逻辑搭建，所有构件均采用可互换的模块单元设计，没有非标准化的焊接定制件，单块构件的重量控制在人工可搬运的范围内，不需要大型吊装设备就能完成现场组装，能大幅压缩现场施工的周期，也降低了后期产线调整时的结构改造成本。

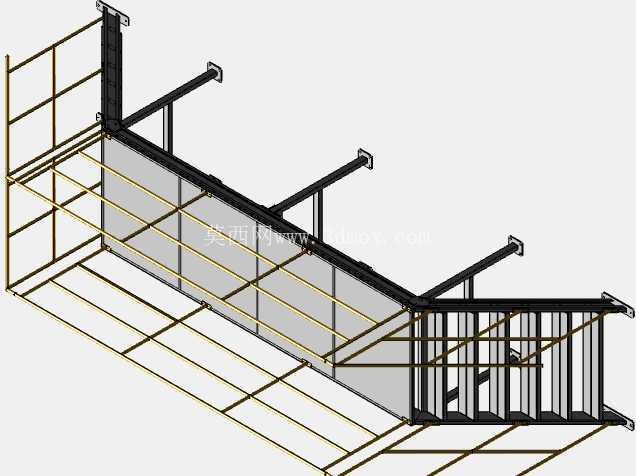

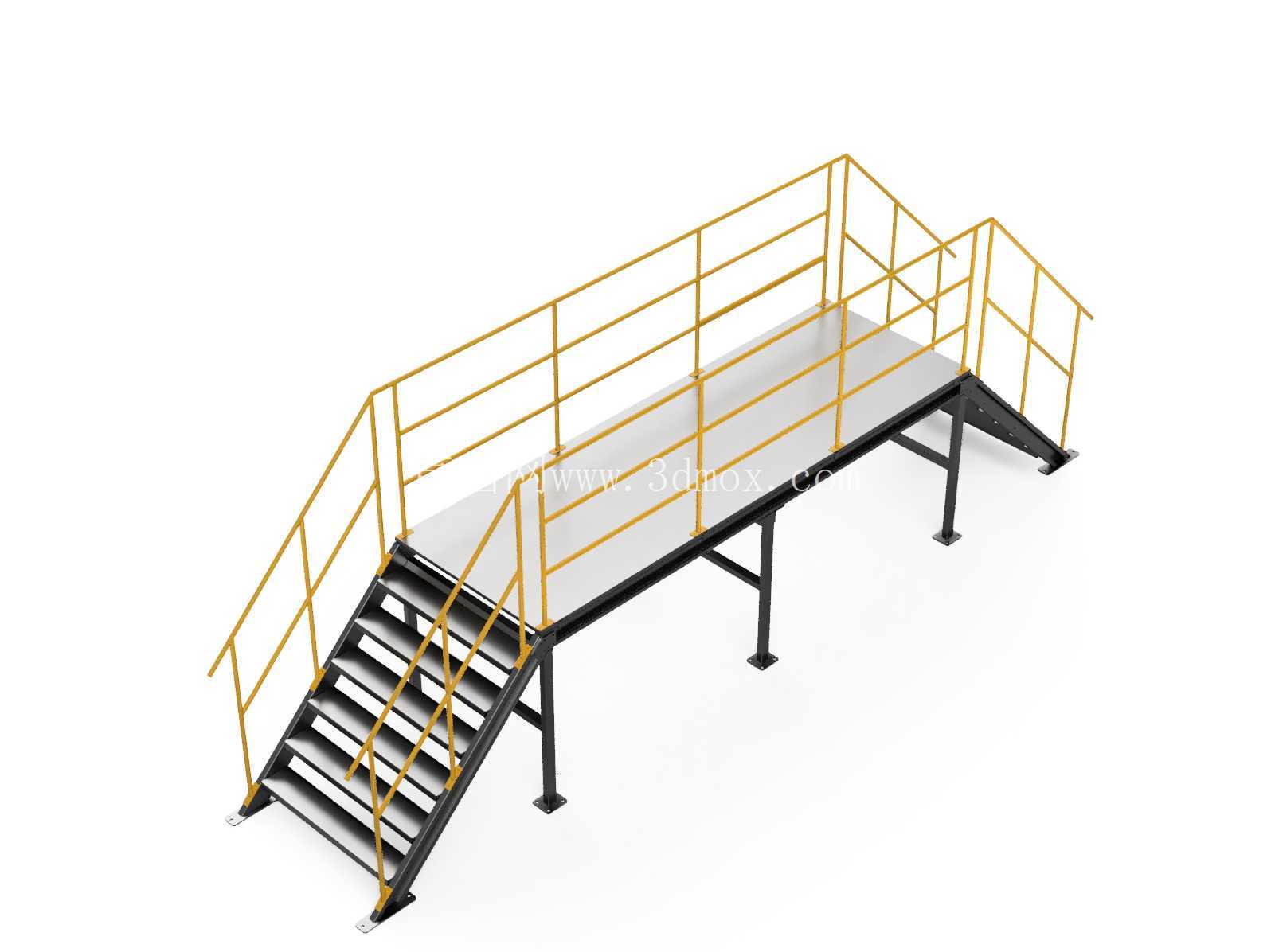

整套结构的核心组成包含中央水平平台、两侧斜向楼梯、支撑立柱、可调式地脚、侧边防护护栏几个部分。中央平台的有效通行宽度设置为1200毫米，水平段总长度为4000毫米，足够满足双人相向通行或者单人携带小型工具巡检的通行需求，平台面板采用防滑花纹钢板材质，边缘做折边加强处理，避免长期承重出现板面变形。两侧的斜梯角度统一设置为45度，这个角度是兼顾通行舒适度与占地空间的最优取值，既不会因为梯度过陡导致上下行费力，也不会因为梯度过缓造成水平方向占地过大，浪费车间宝贵的生产场地空间；梯段的踏步采用防滑格栅板或者花纹钢板折弯件，每级踏步的高度与深度统一匹配人体工程学要求，上下行时脚步落点自然，不会出现踩空或者跨步不适的问题。

支撑系统采用独立的方管立柱搭配可调节地脚的设计，立柱与平台主梁、梯段侧梁之间全部采用螺栓连接，没有现场焊接工序；可调节地脚能够适配现场地面不平整的安装条件，调节范围覆盖±50毫米的地面高差，不需要提前对安装地面做高精度找平处理，就能保证整个平台安装完成后处于水平状态，避免出现结构倾斜导致的受力不均问题。防护护栏采用圆管焊接成标准化模块段，高度设置为1100毫米，中间设置两道横杆，底部设置100毫米高的踢脚板，完全符合安全规范中对于高处作业临边防护的要求，所有护栏模块与平台、梯段的连接也采用螺栓固定，运输过程中可以完全拆分，打包后体积紧凑，长途运输的成本更低。

设计过程中严格遵循NR-12安全标准的相关要求，从结构承重、防护间隙、踏步防滑、边角钝化多个维度做了校核：整套结构的均布活荷载按照工业人行通道的标准取值，能够满足常规巡检、小件物料临时转运的承重需求；护栏的横杆间隙控制在安全范围内，避免人员意外跌落；所有外露的钢结构边角都做了圆角钝化处理，没有尖锐的毛刺或者切割棱角，避免安装和使用过程中出现磕碰划伤。所有连接节点的螺栓规格统一，现场安装只需要配套对应规格的扳手就能完成全部作业，不需要配备多种类的安装工具，普通的运维人员经过简单交底就能完成组装，不需要专业的钢结构施工团队进场。

从建模逻辑来看，整套模型采用自顶向下的参数化设计思路，所有模块的接口尺寸做了统一约束，如果后续需要调整平台长度、宽度或者梯段角度，只需要修改对应参数就能快速衍生出不同规格的变体结构，不需要重新从零开始建模，能够大幅提升同类型结构的设计效率。每个构件的建模都还原了实际生产的工艺细节，比如钢板的折弯圆角、螺栓的安装间隙、型材的壁厚都按照实际常用的钢结构规格设置，导出的模型可以直接用于生产下料的参考，也可以导入到有限元分析软件中做结构受力校核，不需要再做额外的模型简化处理。

对比传统的现场焊接钢梯平台，这种模块化结构的优势非常明显：传统焊接结构需要施工人员在现场切割、焊接、刷漆，施工过程中会产生焊渣、油漆污染，影响车间正常生产，而且焊接质量受施工人员水平影响很大，容易出现虚焊、变形等问题；而模块化结构全部构件在工厂内预制完成，做了统一的表面防腐喷涂处理，现场只需要螺栓组装，没有湿作业，安装完成后就能立即投入使用，后期如果需要移位或者调整布局，只需要拧开螺栓就能拆分搬运，不会产生结构件的报废浪费，长期使用的综合成本更低。

在实际选型适配的时候，可以根据现场的实际高差调整立柱的高度，根据通行需求选择单侧或者双侧楼梯的配置，如果是用于设备旁的操作平台，还可以在平台边缘预留设备安装的固定孔位，拓展作为设备操作工位的使用功能。整套模型的构件拆分逻辑完全匹配实际生产的装配流程，每个部件的装配顺序都做了对应的干涉检查，模拟实际安装过程中不会出现构件碰撞、无法装配的问题，能够直接用于生成装配指导文件，指导现场人员完成快速组装。
