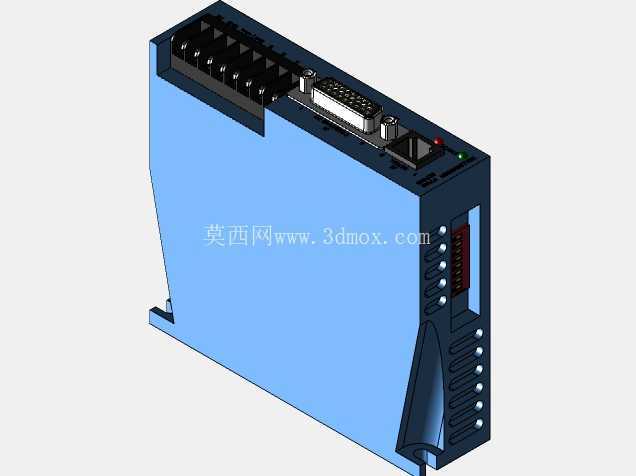

科尔摩根P7000系列步进电机驱动装置结构

在自动化产线的点位输送、单轴定位机构、小型工装的进给单元这类对成本控制敏感、对位置保持力矩有明确要求的场景里，步进驱动装置是整套运动执行链路里的核心匹配部件，科尔摩根P7000系列步进驱动器的适配场景覆盖了从3C装配工位的小型滑台驱动，到包装设备的送膜辊控制，再到通用自动化设备里的分度调节机构，这类应用场景普遍要求驱动单元能在有限的电控柜安装空间内完成部署，同时匹配对应扭矩的两相步进电机，实现稳定的细分驱动，避免低速运行时的转矩波动影响工位定位精度。

做这套结构建模的时候，首先要明确的是安装边界的约束，这类导轨式安装的驱动模块，整体宽度是按照标准电控柜的DIN导轨安装间距做的适配，相邻模块之间预留的通风间隙不能小于行业通用的安全距离，避免多台驱动并排安装时热量堆积导致的过温保护触发。建模过程中没有完全复刻原厂外观的所有细节纹理，核心是把安装相关的所有配合尺寸做准：底部的导轨卡扣卡槽位置、侧面的固定螺丝孔位坐标、前端接线端子的排距与引脚间距、顶部拨码开关的操作空间预留，这些尺寸直接决定了模型能不能直接用到电控柜的三维布局里，会不会出现安装干涉、接线空间不足的实际工程问题。

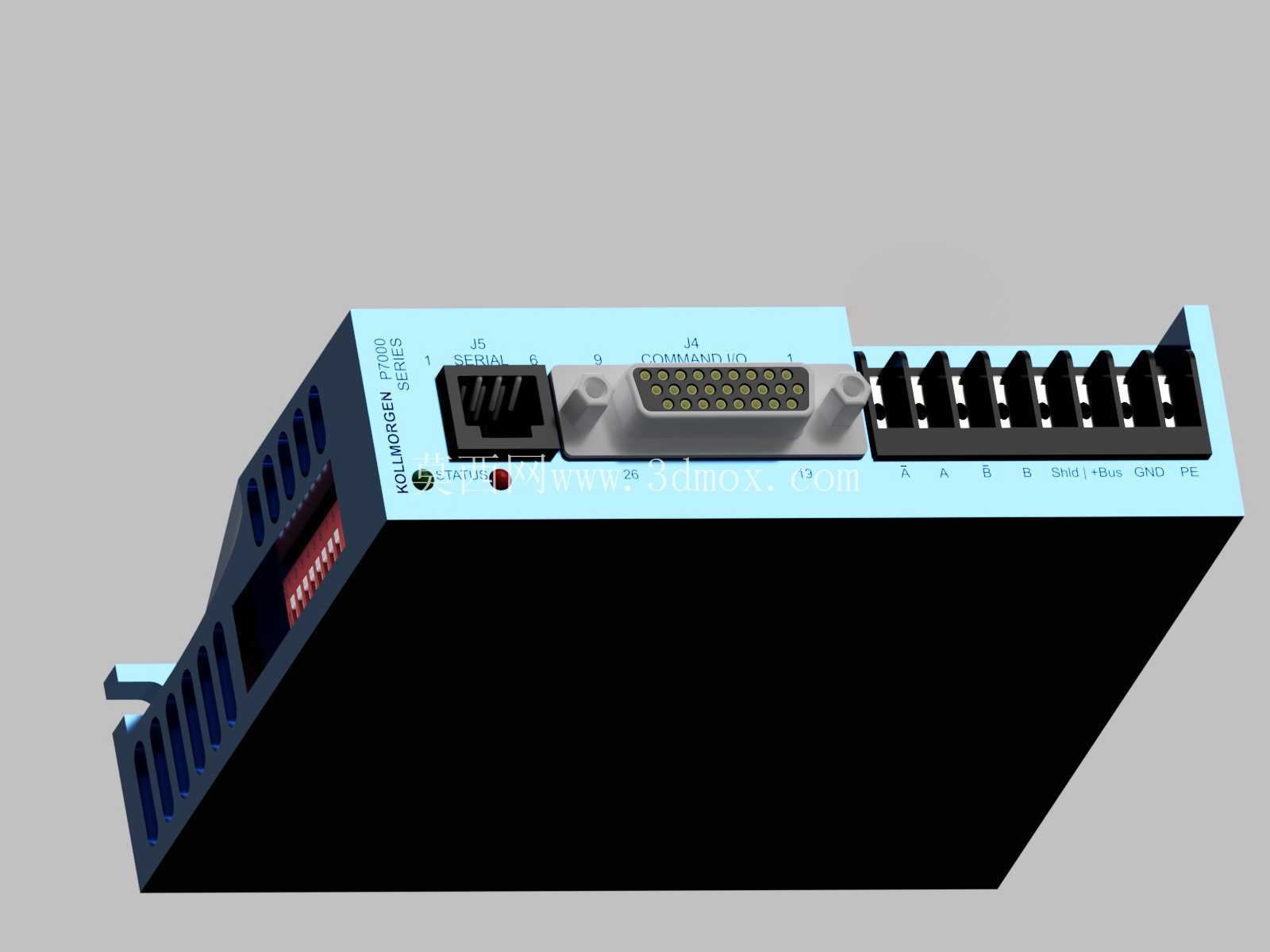

从功能特性上看，这款步进驱动器的接口布局是典型的工业级驱动设计，前端的电源输入端子、电机绕组接线端子、IO控制信号端子做了分区排布，强电与弱电接口之间留了足够的爬电距离，避免信号干扰；侧面的状态指示灯位置做了凸起的导光结构设计，安装到电控柜内不用拆卸柜门就能直观观察驱动的运行、报警状态；拨码开关的位置设置在模块侧方，不用拆下驱动就能完成细分电流、运行模式的参数设置，适配现场调试的操作习惯。建模的时候特意把拨码开关的操作行程空间做了预留，按照实际手指操作的最小空间要求留了10mm以上的操作余量，避免布局时旁边的线槽或者其他模块挡住拨码操作位。

连接器部分的建模重点是匹配常用的工业接插件尺寸，电源端子的螺丝锁紧位置、信号接口的DB型插头配合尺寸都按照通用工业接插件的标准尺寸做了还原，做设备布局的时候可以直接匹配对应的插头模型，不用再二次调整接线的弯曲半径。散热结构的设计上，模块侧面的通风槽是按照自然对流的散热方向做的排布，建模时保留了通风槽的实际开孔尺寸与位置，做热仿真分析的时候可以直接导入模型计算风道阻力，不用再重新简化散热结构。

很多工程师做电控布局的时候容易忽略驱动模块的安装深度，这套模型里把模块背部的凸起结构、接线端子伸出的长度都做了准确还原，从导轨安装面到模块前端的总深度尺寸严格按照实际安装尺寸控制，避免出现电控柜柜门关上之后顶住接线端子的问题。另外模块上的固定孔位除了底部的导轨卡扣，还预留了侧面的螺丝固定位，对应有振动要求的安装场景，可以额外加螺丝锁紧，防止设备运行时的振动导致驱动从导轨上松脱，这部分的孔位坐标也完全按照实际产品的安装尺寸做了对齐，导出到装配体里可以直接生成对应的安装孔特征。

做这类工业驱动部件的三维模型，核心价值从来不是外观渲染得多么逼真，而是所有和装配、布局、干涉检查相关的尺寸都能和实物对齐，结构工程师在做整机设计的时候，可以直接把模型拖入装配体，完成电控柜的布局排布、接线空间校验、安装干涉检查，不用再拿着样本手册挨个核对尺寸，减少前期设计的反复核对工作量，也能避免因为尺寸偏差导致的现场安装返工。尤其是在多轴设备的电控柜设计里，十几台驱动并排安装的时候，每台的宽度、通风间隙、接线空间的累积误差很容易导致整体布局尺寸超差，准确的三维模型能在设计阶段就把这些问题排查掉，不用等到生产装配的时候才发现空间不够。
