FA130微型直流驱动电机结构建模

做消费电子、小型电动玩具结构设计的工程师，大概率都接触过FA130这个规格的微型电机，这类小功率直流电机是很多便携小设备动力输出的核心部件，从手持小风扇、电动牙刷这类日常小家电，到遥控玩具车、小型精密传动模组，再到部分便携医疗设备的微型执行端，都能见到它的身影。这次建模完全是按照量产实物的实际尺寸做的1:1还原，没有做简化处理，不管是做整机装配干涉检查，还是做传动结构匹配验证，都能直接调用。

先从安装边界说起，这类电机的安装定位完全靠机身上的两个金属弹片挂耳，建模的时候特意把挂耳的折弯角度、开孔位置、弹片厚度都做了精准还原，两个挂耳的中心距完全匹配行业通用的FA130安装位标准，设计外壳结构的时候，只要按照这个挂耳位置做对应的卡扣或者螺丝柱，装配的时候不需要额外调整就能直接卡入，不会出现装不上或者间隙过大晃动的问题。输出轴的直径、伸出长度也严格按照实物参数做的，轴端的D型切面位置都做了还原，搭配对应的传动齿轮或者偏心轮的时候，不需要再额外修配轴径，能直接匹配标准的130电机配套传动件。

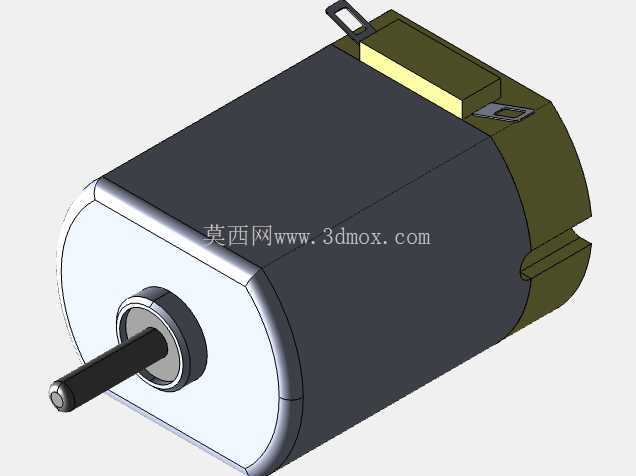

从功能特性来说，FA130属于低压直流驱动的微型电机，常规工作电压在3V到6V区间，空载转速高、启动扭矩足够带动小型负载，而且自身重量很轻，不会给便携设备增加过多的重量负担。建模的时候把电机的外壳分段结构都做了区分，前端的端盖、中间的机壳、后端的端盖以及电刷安装位的结构都做了独立的实体，不是一个整体的拉伸块，做结构拆解演示或者爆炸图的时候，可以直接拆分各个部件，不需要再重新分割模型。机壳表面的防滑压痕、后端盖的散热缺口这些细节也都保留了，做产品渲染的时候能还原真实的金属外壳质感，不会显得模型过于粗糙失真。

设计思路上，没有为了减少模型面数去省略关键的装配特征，比如输出轴和前端盖之间的轴承位台阶、机壳和端盖之间的扣合压边、挂耳和机壳的连接固定位，这些在实际装配中会产生干涉的位置都做了精确的尺寸还原，很多新手工程师做整机设计的时候，容易忽略电机端盖和机壳连接位置的凸起，导致外壳内壁和电机本体干涉，这个模型把这些容易遗漏的小特征都做出来了，导入装配体的时候能直接检查各个配合位置的间隙，提前规避装配问题。另外电机的出线位置也做了预留，后端盖的出线槽尺寸和位置都和实物一致，设计内部走线槽的时候，可以直接参考这个位置规划线路走向，避免出现线材被机壳压到的问题。

实际选型的时候，很多工程师容易只看电机的外径和长度，忽略挂耳的突出高度、输出轴的台阶位置，导致开模之后才发现装配干涉，这个模型把所有和安装相关的尺寸边界都做了精准还原，不管是做结构验证还是做方案演示，都能直接使用。而且模型的各个部件都做了分层，需要修改局部尺寸的时候，比如调整输出轴长度适配不同的传动结构，只需要修改对应部分的特征参数就行，不需要重新绘制整个电机模型，能节省不少重复建模的时间。对于做小型电动产品结构设计的从业者来说，这类标准件的精准模型能大幅提升设计效率，不用每次都自己测绘实物，也不用担心测绘尺寸有误差导致后续开模出问题。
