泰克6015高压测试探头结构设计

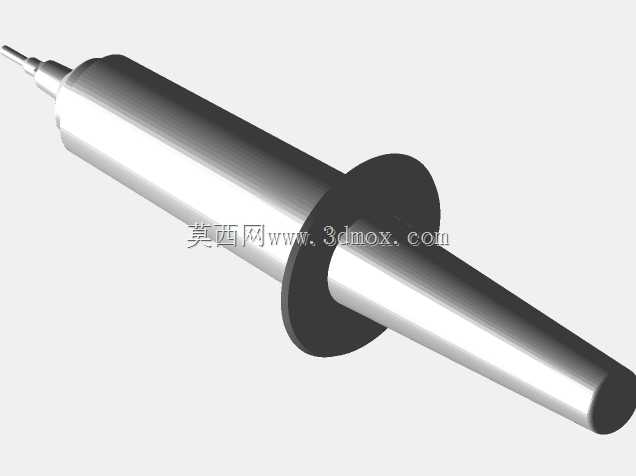

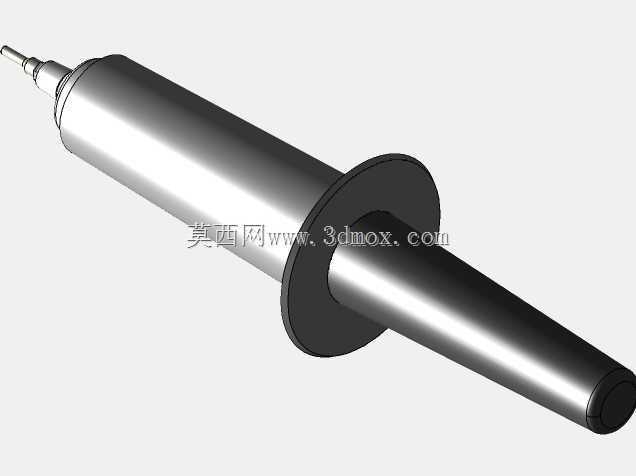

　　在电力电子测试、高压设备运维、实验室耐压校验场景中，高压探头是连接被测高压点位与测试仪器的核心转接部件，这款适配1000:1衰减比的高压探头，主要用于将千伏级的高压信号按比例衰减至示波器、万用表等通用测试设备可接收的低压量程范围，避免高压信号直接输入造成仪器烧毁，同时保障测试人员的操作安全。从结构设计来看，整个探头采用同轴对称布局，前端为金属接触探针，采用细径圆柱结构，探针根部做了台阶限位设计，既可以保证探针与被测点位的可靠接触，也能限制探针插入深度，避免探针过度伸入带电设备内部造成短路风险。

　　探针后端衔接的是金属内芯屏蔽层，采用圆柱形金属壳体结构，一方面作为信号传输的屏蔽层，隔绝外界电磁干扰对微弱衰减信号的影响，另一方面金属壳体本身做了圆滑倒角处理，避免尖端放电，在高压测试场景下，圆滑的金属外表面可以均匀电场分布，降低局部场强过高引发的电晕、爬电风险。探头中部设置了一圈绝缘法兰挡边，采用黑色绝缘工程材质，法兰的外径大于探头主体圆柱直径，这个结构有两个核心作用，一是作为手持操作的物理限位，避免测试人员手指向前滑动靠近前端高压接触区域，二是作为爬电距离的延长结构，法兰的存在将前端高压区到后端手持区的表面爬电路径从直线变为绕经法兰的折线，大幅提升绝缘安全裕度。法兰后端的探头握柄部分采用锥形收窄结构，从法兰位置向后逐渐缩小直径，最终过渡到尾部的线缆衔接端，锥形结构符合人手握持的人体工学弧度，长时间手持测试时不易打滑，握柄外层同样采用高压绝缘材质，表面做了细微的哑光磨砂处理，既可以提升握持摩擦力，也能避免光滑表面在潮湿环境下凝结水膜降低绝缘性能。尾部的线缆衔接端做了台阶式密封结构，保证同轴电缆与探头主体连接位置的结构强度，避免反复弯折线缆造成内部信号线断裂，同时衔接位置的绝缘材质做了加厚处理，防止高压信号从线缆衔接位置泄漏。

　　从安装与使用边界来看，这款探头整体为手持直杆式结构，不需要额外的固定安装支架，使用时前端探针接触被测高压点位，尾部通过同轴线缆连接测试仪器即可，整体长度适配人手单手握持的操作范围，前端探针直径较细，可以伸入空间狭小的设备接线端子、PCB高压焊点位置进行测试，中部法兰的直径控制在合理范围，不会在密集排布的电气元件之间造成卡滞。设计过程中重点考量了高压绝缘的安全距离要求，前端金属部分到手持区域的直线距离、表面爬电距离都满足千伏级测试的绝缘规范，内部的信号衰减电阻采用同轴封装在金属屏蔽腔内部，避免电阻本身的高压分布电容影响测试带宽，金属屏蔽层与内部信号芯线之间保持均匀的同轴间隙，保证整个探头的阻抗匹配，减少高频信号测试时的波形畸变。

　　在实际使用场景中，这类高压探头常被用于开关电源初级侧高压波形测试、高压变频器输出电压检测、电力设备耐压试验的信号采集，结构设计上没有多余的外置凸起部件，整体外轮廓流畅，在设备内部走线密集的区域移动探头时，不会勾挂线缆或元件引脚，前端探针可根据测试需求更换不同形式的接触头，但主体的绝缘结构、屏蔽结构保持固定，保证不同测试场景下的安全性能与测试精度。整个探头的重量集中在中部法兰位置，手持时重心落在虎口位置，长时间操作不易产生疲劳，金属外壳的接缝位置都做了错位搭接设计，避免出现直缝导致的电场集中，所有绝缘部件的合模线都做了打磨处理，消除表面的凸起尖点，防止高压下的尖端放电现象。
