20mm规格战斗机器人专用齿轮马达结构

在小型竞技战斗机器人的动力选型场景中，动力输出单元的尺寸适配性、扭矩输出稳定性一直是结构设计阶段需要反复校核的核心环节，这款20mm外径的齿轮马达，正是针对格斗类小型机器人的紧凑安装空间开发的集成式动力组件。从实际应用场景来看，这类小尺寸齿轮马达主要服务于130、180规格核心驱动电机的动力输出端，通过内置的行星减速齿轮组将电机的高转速低扭矩输出特性，转换为低转速大扭矩的动力输出，匹配格斗机器人在对抗过程中需要的瞬时冲击力、持续咬合驱动力需求，避免直接使用裸电机时出现的堵转烧损、扭矩不足无法带动执行机构的问题。

从设计思路层面拆解，这款齿轮马达采用同轴式直出轴布局，整体外壳做了等径圆柱衔接设计，靠近输出轴的减速段壳体与后端电机段壳体做了无缝同轴拼接，最大外径严格控制在20mm，能够直接嵌入机器人20mm直径的标准安装孔位，不需要额外设计异形转接座，大幅降低格斗机器人机架的加工复杂度。输出轴采用加长扁位轴设计，轴端做了倒角处理，既可以直接插接轮式行走机构的轮毂，也可以通过联轴器连接武器端的旋转执行件，轴段的长度预留了足够的安装余量，能够适配不同厚度的机架安装板、不同规格的传动连接件，不需要用户额外做轴长裁切。

在功能特性上，这款齿轮箱的齿轮组采用直齿啮合结构，相比斜齿结构拥有更高的传动效率，瞬时响应速度更快，能够在格斗对抗的瞬间输出足够的扭矩带动武器击打对手，同时直齿结构的装配公差更容易控制，在小尺寸壳体内能够实现更高的齿轮重合度，降低高速运转下的齿轮打齿风险。壳体采用一体化硬质金属材质，表面做了发黑防锈处理，既能够承受格斗过程中产生的外部冲击，避免壳体变形卡滞内部齿轮，也能够在持续高负载运转时通过金属壳体快速散出齿轮啮合、电机运转产生的热量，延长动力单元的连续工作时长。

从安装边界来看，这款齿轮马达的整体轴向长度控制在紧凑区间，后端电机段的截面为正四边形结构，能够直接配合机架上的防转卡槽使用，不需要额外设计防转固定结构，安装时只需要将马达从机架安装孔的一端推入，让后端四边形卡入对应防转槽，再通过前端的压片或者轴端卡簧完成轴向固定即可，整个安装过程不需要复杂的紧固件布局，能够在极小的机架空间内完成动力单元的固定。输出轴的轴心与壳体外径保持严格同轴，径向跳动量控制在极小范围内，在带动旋转武器或者行走轮时不会出现偏心晃动的问题，保证机器人运动或者武器运转的稳定性。

针对格斗机器人经常出现的过载堵转场景，这款齿轮马达的齿轮组采用高强度合金材质加工，齿面做了硬化处理，能够承受短时间的堵转冲击载荷，不会在对抗过程中因为瞬时负载过大出现断齿、滑齿的问题。齿轮箱与后端电机的连接采用过盈配合加定位销的固定方式，在高负载正反转切换的过程中不会出现电机轴与齿轮箱输入端打滑的问题，保证动力传输的可靠性。在实际选型搭配时，用户只需要根据自身的扭矩需求、转速需求选择对应参数的130或者180电机装入齿轮箱后端即可，不需要额外修改齿轮箱的安装尺寸，能够实现动力参数的快速调整，适配不同重量级、不同功能定位的小型格斗机器人设计需求。

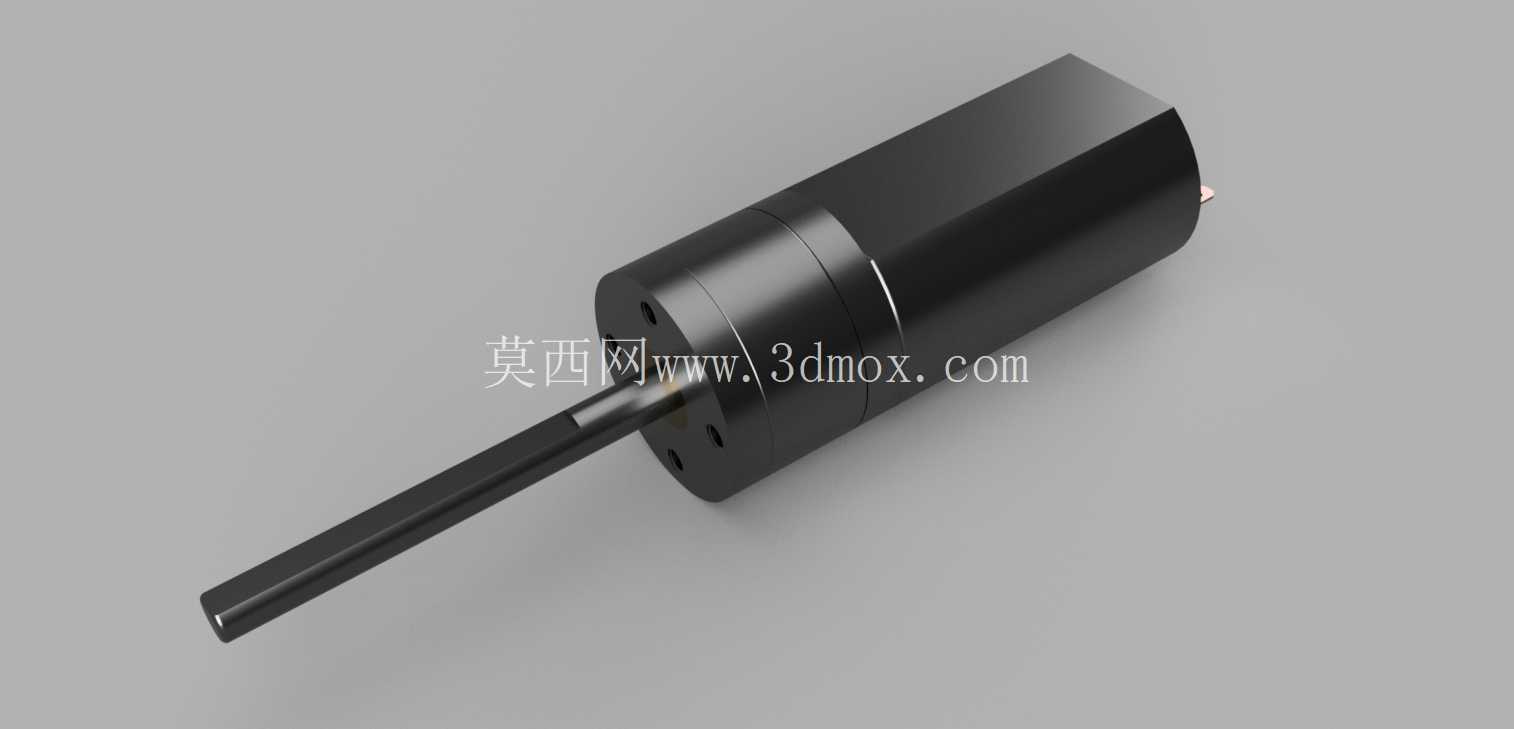

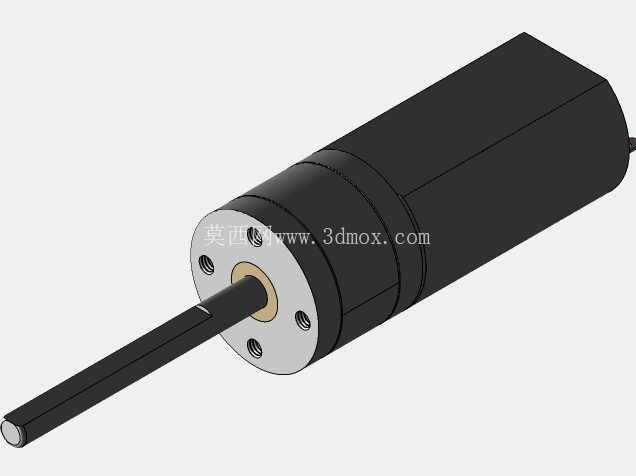

在三维建模层面，这款模型完整还原了齿轮马达的所有外部安装特征，包括壳体的分段直径差、输出轴的长度与扁位尺寸、后端电机段的四边形防转结构尺寸，结构工程师在做机器人机架设计时，可以直接将该模型导入装配环境，直接生成对应的安装孔位、防转卡槽、固定位结构，不需要反复测量实物尺寸，能够大幅缩短设计迭代周期。同时模型也还原了壳体表面的装配孔位细节，在做后期维护结构设计时，可以直接参考这些孔位位置设计对应的维护拆卸口，方便比赛间隙的快速检修、零件更换。
