BK25型丝杠支撑轴承座结构设计

在直线传动系统的布局设计中，丝杠端部的支撑结构直接决定了整套传动机构的运行精度、负载能力与使用寿命，BK25作为常见的固定侧支撑单元，广泛应用于数控进给轴、自动化移栽模组、精密检测设备的直线驱动端，承担着抵消丝杠轴向窜动、承受轴向与径向复合负载、维持丝杠同轴度的核心作用。

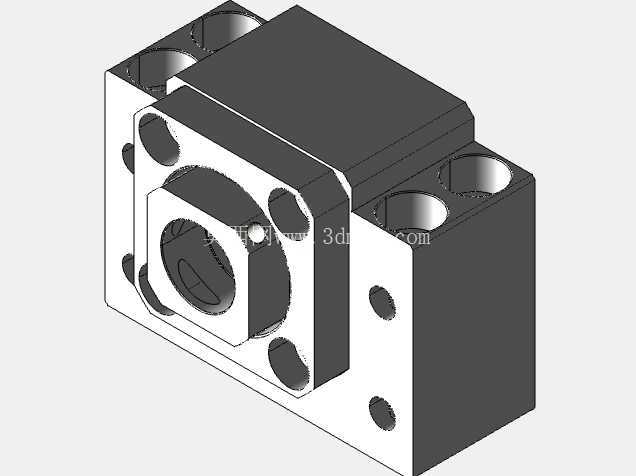

从实际选型适配来看，这款支撑座对应25mm公称直径的滚珠丝杠端部安装规格，设计阶段优先考虑了安装便捷性与支撑刚性的平衡：主体采用方块式集成结构，区别于分体式支撑的拼接误差，一体式镗孔加工能保证轴承安装位与安装基准面的垂直度公差控制在0.01mm以内，避免丝杠运转过程中出现别劲、发热的问题。支撑座的法兰端面预留了四个螺栓过孔，对应丝杠端轴承的压盖固定位，装配时可先将角接触球轴承压入座体内孔，通过端盖锁紧轴承外圈，再将丝杠轴端穿入轴承内圈完成锁紧，整个装配过程不需要额外的工装定位，能大幅缩短现场装配的调校时间。

安装边界方面，座体两侧的沉头安装孔采用对称布局，孔位间距按照通用模组铝型材的安装槽间距设计，可直接固定在标准铝型材端面或设备安装立板上，不需要额外加工转接板；座体总高度控制在适配常见线性导轨的安装高度区间，安装后丝杠中心高与导轨滑块面的高度差可控制在极小范围内，减少传动过程中的倾覆力矩。座体侧面预留的两个小孔为定位销孔，在高精度安装场景下，可打入圆柱销完成支撑座与安装基面的销接定位，避免设备长期运行后螺栓松动导致的支撑位偏移，尤其适用于频繁正反转、高速进给的传动工况。

功能设计上，这款固定侧支撑座内部适配成对安装的角接触球轴承，可同时承受径向载荷与双向轴向载荷，区别于BF型浮动侧支撑仅承受径向力的设计，BK25作为固定端需要限制丝杠的轴向位移，因此内孔的轴承位设计了精准的台阶定位面，保证轴承安装后预紧量处于合理区间，既不会因为预紧过大导致轴承运转温升过高，也不会因为预紧不足出现轴向间隙。座体的边角位置做了合理的倒角处理，既避免装配过程中锐边划伤操作人员，也能减少安装时与周边零部件的干涉，在紧凑的设备内部布局中，方块式的外形能最大化利用安装空间，不会出现异形结构带来的空间浪费。

从应用场景拓展来看，这类支撑座不仅可用于滚珠丝杠的端部支撑，在部分小负载的梯形丝杠传动、导杆导向机构的端部固定场景中也可适配，只要轴径与安装尺寸匹配，就能快速完成替换。设计过程中对安装孔的沉头深度做了严格控制，保证内六角螺栓安装后头部不会突出座体表面，避免运行过程中与运动部件发生碰撞；法兰面的平面度经过精加工处理，与轴承外圈端面贴合后不会出现间隙，能保证轴承的受力均匀，延长轴承的实际使用寿命。在日常设备维护中，这种集成式支撑座的拆卸也十分便捷，松开安装螺栓与端盖螺丝即可整体拆下，不需要拆解周边的导轨或传动部件，能大幅降低后期维护的时间成本。
