工业机器人安装底座加高支撑结构件

在工业机器人工作站的现场部署环节，经常会遇到原有安装基座高度不足的问题——要么是生产线输送线体高度超出机器人默认工作范围下限，要么是工位周边存在工装夹具干涉，导致机器人末端执行器无法抵达指定作业点位，这时候就需要这类加高支撑结构来补足安装高度差，拓展机器人的垂直作业区间。

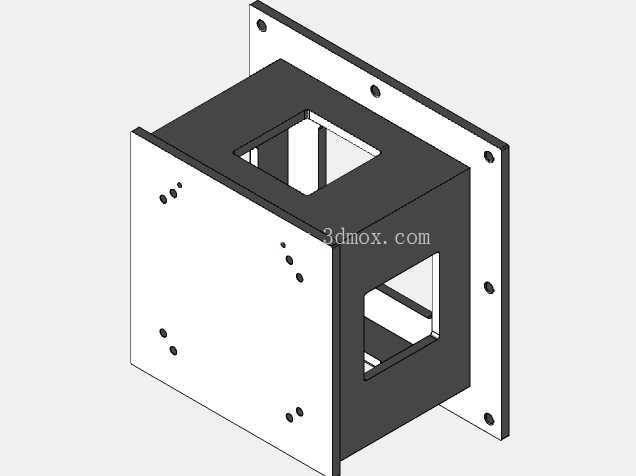

这个支撑件整体采用箱型焊接结构设计，主体为封闭式方箱构型，相比开放式的型材拼接支架，封闭式箱型结构的抗扭刚度更高，能有效抵消机器人高速启停、重载作业时产生的倾覆力矩，避免支撑结构出现共振形变，保障机器人重复定位精度的长期稳定性。结构上下两端都设计了带安装孔的法兰连接板，上端法兰用于和机器人本体底部的安装基准面贴合，孔位完全匹配对应型号机器人底座的固定孔距，安装时不需要额外打孔适配，直接用高强度螺栓锁紧即可；下端法兰则用于和地面预埋板或者原有设备基座连接，法兰边缘向外延伸出足够的安装边，预留的螺栓孔位可以适配不同间距的地基固定要求，现场安装时的容错空间更大。

结构侧壁开设了两个方形镂空窗口，并非单纯为了减重：较大的侧窗是为了方便走线，机器人的动力电缆、编码器线缆、末端执行器的气路管线都可以从这个窗口穿入箱体内部，顺着中空的腔体向下引出到地面线槽，避免线缆外露在设备外侧被作业过程中的工件、工装剐蹭磨损，同时也能让整个工作站的布线更规整；较小的窗口则是用于安装维护时的操作空间，后期如果需要检查内部线缆固定情况、调整锁紧螺栓，不需要拆卸整个上端法兰就能伸手操作，降低后期维护的工作量。

从安装边界来看，这个加高座的整体外轮廓尺寸控制得比较紧凑，不会过多占用工位周边的操作空间，法兰板的厚度经过受力校核，在承受对应负载等级机器人的全工况载荷下，法兰面的平面度变形量控制在0.05mm以内，不会因为法兰面形变导致机器人安装基准倾斜，影响轨迹精度。箱体的板材厚度根据受力分布做了差异化设计，靠近上下法兰连接的位置板材厚度更大，中间侧壁在保证刚度的前提下适当做了壁厚优化，在整体重量和结构刚性之间取得平衡，既不会因为结构过重增加现场吊装的难度，也不会因为刚性不足导致作业过程中出现抖动。

在实际产线应用中，这类加高座除了用于地面安装的机器人抬升，也可以适配倒挂安装、侧装的机器人工位调整，只需要对应调整法兰面的孔位匹配关系，就能满足不同安装姿态下的高度补偿需求。设计时已经考虑了现场焊接加工的工艺性，所有板材的拼接焊缝都设计在易焊接的位置，焊后可以通过机加工保证上下法兰面的平行度以及安装孔的位置精度，不需要复杂的工装夹具就能完成加工制作，批量生产时的工艺成本更低。结构表面预留的多个小孔位是用于安装线缆固定支架、线槽附件的，现场布线时可以根据实际走线方向灵活选择固定位置，不需要后期在结构上额外钻孔破坏整体刚性。
