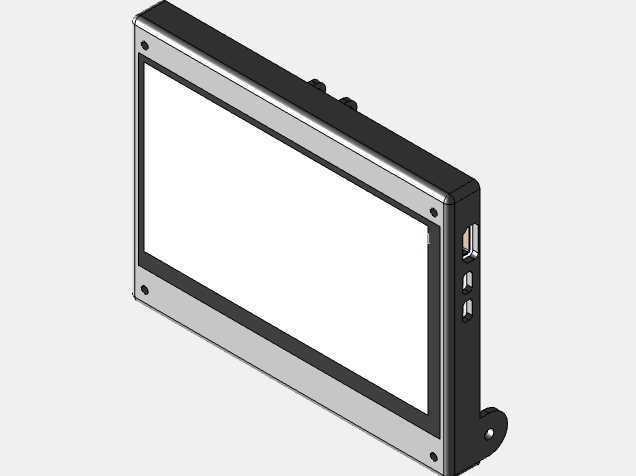

工业级800x480分辨率触控屏安装边框

在工业人机交互场景中，触控屏的安装固定结构往往决定了整套交互终端的长期运行可靠性，这款适配800x480分辨率触控面板的边框结构，正是面向嵌入式工控终端、小型设备操作面板、便携检测仪器的屏体安装需求设计。从实际落地的应用场景来看，这类边框结构广泛出现在生产线工位操作终端、小型自动化设备的人机交互面板、实验室检测仪器的显示操作区，甚至部分商用自助终端的嵌入式屏安装位，核心作用是为裸露的触控玻璃面板、液晶显示模组提供刚性支撑，同时完成屏体与设备壳体之间的衔接过渡，避免屏体边缘直接暴露在外受磕碰损坏，也能遮挡屏体与安装孔位之间的装配缝隙，提升终端外观的整体性。

从结构设计的思路来看，这款边框采用了分层嵌套的结构逻辑，外层为刚性支撑主体，内侧预留了刚好容纳800x480规格触控屏模组的嵌装槽位，槽位深度匹配常规工业触控屏的整体厚度，装配时屏体从背部嵌入槽内，通过背部的卡扣或者点胶位置完成固定，不需要在屏体可视区域额外打固定孔，不会破坏触控面板的显示完整性。边框侧边预留了接口避让位，对应屏体背部引出的USB、串口等通讯接口位置做了开口处理，不会在装配后遮挡接口，方便现场接线调试与后续维护插拔。边框背部延伸出带安装孔的固定支耳，支耳的孔位位置经过适配，匹配常规嵌入式安装的开孔尺寸，安装时只需要将边框连带屏体嵌入设备面板的预留开孔，通过支耳上的螺丝孔位锁紧即可完成固定，不需要额外设计复杂的压片结构，能大幅减少现场装配的工序耗时。

从安装边界的尺寸适配来看，这款边框的内框净尺寸严格匹配800x480分辨率触控屏的可视区域边缘，既不会遮挡屏幕的有效显示范围，也不会留出过大缝隙导致灰尘、液体从缝隙渗入屏体背部；外框尺寸则比常规同规格屏体的安装开孔单边宽出一定余量，能够覆盖开孔边缘的加工毛刺与尺寸误差，降低对设备面板开孔精度的要求，即使现场开孔存在小幅尺寸偏差，也能通过边框的外沿完成遮挡，不会影响最终装配的外观效果。边框的侧边厚度经过控制，在保证整体结构刚性的前提下尽可能做薄，避免装配后突出设备面板过多，影响操作时的手感，也能减少整套终端的整体占用空间。

在功能特性上，这款边框的结构充分考虑了工业场景的使用需求，边框正面与屏体接触的位置预留了密封胶条的安装槽，装配时嵌入薄型密封胶条后，可以实现屏体与边框之间的IP54级防护能力，能够阻挡车间环境中的粉尘、飞溅的切削液或者水雾接触屏体背部的电路部分，提升交互终端在复杂工业环境下的运行稳定性。边框边角处做了小圆弧过渡处理，没有尖锐的直角结构，避免操作人员在靠近操作终端时被边角划伤，也能减少边角受撞击时出现应力开裂的概率。侧边的接口避让位边缘做了翻边强化处理，不会因为多次插拔接线导致边框开口处出现变形断裂。背部的固定支耳与边框主体为一体化结构，不需要额外拼接固定件，整体结构强度更高，长期受震动影响也不会出现支耳脱落、屏体松动的问题，适配有持续震动的工业设备安装场景，比如冲压设备旁的操作终端、移动检测设备的显示面板等场景，都能保证屏体固定的可靠性。

从结构建模的细节来看，这款边框的所有安装孔位、槽位尺寸都做了公差适配，嵌装槽的尺寸预留了常规屏体的尺寸公差余量，不会因为屏体生产时的小幅尺寸偏差出现装不进去或者装配后晃动的问题；固定支耳的安装孔采用了长圆孔设计，允许安装时在小范围内调整位置，抵消设备面板开孔的位置误差，降低现场安装的对位难度。边框整体的壁厚均匀，没有出现壁厚突变的结构，不管是采用铝合金挤出加工还是注塑成型，都能避免加工过程中出现变形、缩痕等问题，具备良好的加工工艺性，不需要额外做复杂的后处理就能满足装配精度要求。
