适配GoPro接口的1.6mm板载相机安装固定座

　　在嵌入式视觉项目的硬件搭建环节，视觉模组的安装固定一直是容易被忽略却直接影响调试效率的细节，尤其是采用OpenMV这类1.6mm厚度PCB的视觉板卡时，常规的通用支架往往无法兼顾板卡固定、外设拓展与外接运动相机配件的多重需求，这款安装座正是针对这类场景的痛点做的定向结构设计。从实际使用场景来看，这类安装座主要服务于小型机器人视觉定位、智能车赛道识别、便携监控模组搭建这类需要快速拆装视觉单元的项目，既可以直接对接GoPro生态的各类快拆底座、延长臂，也能直接拧入标准三脚架的1/4-20螺纹接口，不用额外准备转接件就能实现视觉模组在不同载具、支架上的快速切换，在FRC机器人竞赛、学生科创项目这类需要频繁调整硬件布局的场景下，能大幅减少机械调试的耗时。

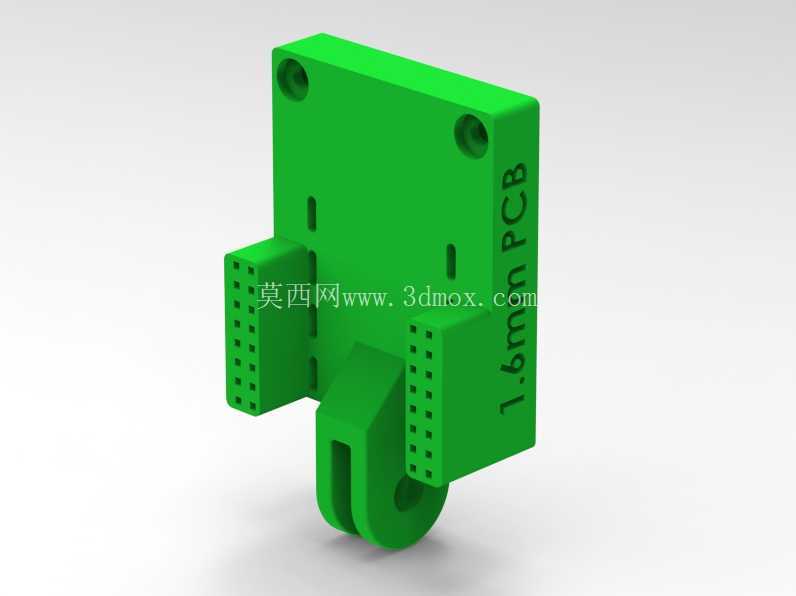

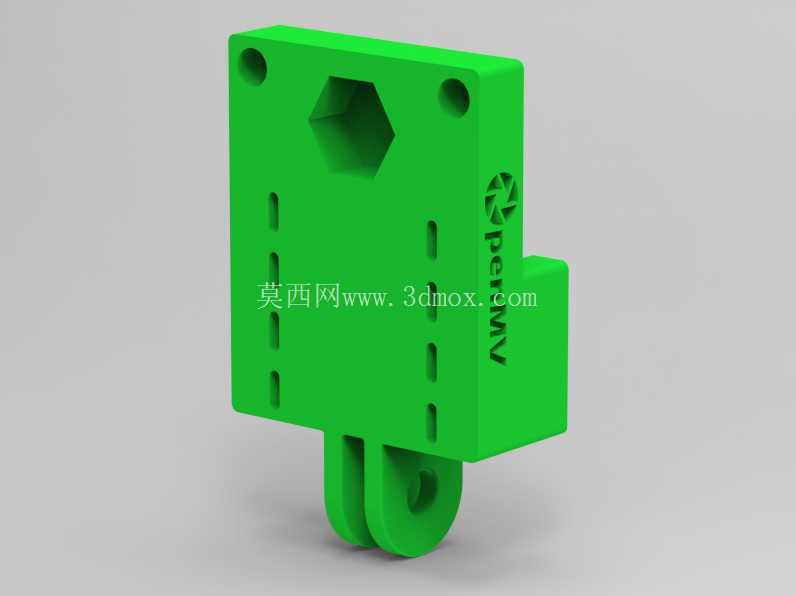

　　结构设计上，安装座主体采用一体化的塑料成型思路，适配3D打印的加工特性，没有设置需要后续装配的复杂嵌件，仅需压入一个标准1/4-20六角螺母就能完成全部组装，对加工精度的容错率较高，普通FDM打印机就能打出满足使用强度的成品。主体背板做了1.6mm的深度限位槽，刚好贴合OpenMV Cam主板的厚度，两侧的拓展位做了双1x8针脚的避让空间，不管是用全尺寸拓展板还是外接单路传感器，都不会出现针脚与座体干涉的情况，背板上预留的两个沉头安装孔位，刚好匹配M2.5螺丝的安装尺寸，搭配12mm规格的垫片就能把PCB牢牢压在背板平面上，不会因为载具振动出现板卡松动、镜头偏移的问题。

　　除了板卡固定的功能，座体下方特意延伸出了一个带槽的安装耳，这个结构一方面是作为GoPro接口的卡接位，兼容标准的GoPro快拆插销，另一方面槽位的尺寸刚好能容纳扎带穿过，在没有配套快拆底座的情况下，也能直接用扎带把整个座体固定在型材支架、机器人车架上，适配性更强。背板的平整平面除了贴合PCB之外，也预留了足够的粘贴区域，在不方便打螺丝的临时调试场景下，可以直接用双面胶把电池、无线传输模块这类小型外设粘在座体背面，不用额外拓展安装位，进一步压缩视觉模组的整体占用空间。

　　安装边界方面，座体整体的外轮廓尺寸控制得非常紧凑，不会遮挡OpenMV板卡上的镜头、USB接口与复位按键，安装之后所有板载接口都能正常插拔使用，压入式的螺母设计避免了直接在塑料件上攻丝带来的螺纹滑牙问题，反复拆装也不会出现连接松动的情况，两侧的多孔位结构除了避让针脚之外，也可以作为扎带的穿线位，用来固定外接的数据线、电源线，避免线材晃动拉扯到板卡接口。实际测试下来，这个安装座在搭配1.6mm厚度的标准OpenMV主板时，板卡与背板的贴合度很好，不会出现PCB翘曲的情况，对接GoPro快拆结构时的插拔阻尼适中，既不会因为太松出现模组滑落，也不会因为公差太小导致插装困难，三脚架接口的螺母压入之后与座体表面齐平，拧入三脚架螺丝时不会出现座体被顶起变形的问题，不管是做固定点位的视觉监控，还是装在移动机器人上做动态视觉识别，结构强度都能满足日常使用的需求。
