直插式轻触弹簧按键结构三维设计

　　从结构功能来看，这款按键的核心触发逻辑依靠内置的弹簧实现复位，按键帽受到按压力度达到动作阈值时，内部的金属弹片会完成导通接触，松开后弹簧提供的回弹力会带动按键帽复位，同时切断电路通路，整个动作行程控制在0.3-0.5mm区间，触发反馈清晰，不会出现虚按或者卡滞的问题。设计这款元件的三维模型时，首先要明确安装边界的尺寸约束，整个按键的主体外形尺寸为7.06mm×7.12mm×7.14mm，这个尺寸刚好匹配多数通讯设备面板的预留开孔公差，面板开孔只需要做7.3mm×7.3mm的方孔，就能保证按键帽伸出面板0.8-1mm的操作高度，既不会因为伸出过多容易被误触，也不会因为伸出过短导致操作时按压不到位。在消费电子、通讯终端、小型工控面板的板级电路设计中，这类直插式弹簧轻触按钮是极为常见的人机交互输入元件，日常接触的手持对讲机功能按键、小型通讯模块配置按键、便携检测设备的操作触发键，大多采用同结构的元件实现电路通断控制。不同于贴片式轻触开关的回流焊安装逻辑，这款按键采用直插引脚设计，引脚长度适配常规1.6mm厚度的FR-4玻纤电路板，过波峰焊工序时引脚可直接插入PCB预制的安装孔位，焊盘浸润后即可完成牢固固定，对于小批量多品种的通讯设备生产线来说，这种安装方式的容错率更高，不需要高精度的贴片定位工序，手工补焊维修也更为便捷。

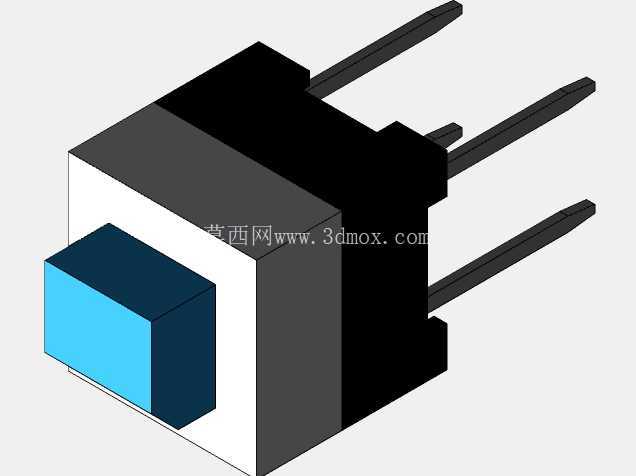

　　引脚的排布间距做了标准化设计，两个引脚的中心距为4.5mm，对应PCB上的焊盘孔位中心距完全匹配行业通用规范，设计电路板时不需要单独定制封装，可以直接调用标准直插按键封装库完成布局，减少结构设计与PCB设计的对接工作量。从结构细节的建模逻辑来看，按键主体的黑色基座采用耐高温的PA66材质建模，基座上的引脚固定槽做了0.1mm的让位间隙，避免引脚插入时出现装配干涉，蓝色的按键帽采用ABS材质，表面做了细微的磨砂纹理建模，模拟实际产品的防滑触感，按键帽与基座之间的配合间隙控制在0.05mm，既保证按压时的滑动顺畅，也不会出现晃动松垮的问题。

　　内置的弹簧参数按照实际使用的回弹力要求设定，线径0.15mm，外径2mm，自由长度5mm，预压量1.2mm，保证按键在全生命周期内的复位弹力稳定，不会因为长期按压出现弹力衰减。在实际的设备选型应用中，这款按键的额定电流适配通讯设备常用的3.3V、5V低压信号回路，不会出现触点载流不足的问题，直插引脚的长度为8mm，穿过1.6mm厚度的PCB后，引脚伸出焊盘面的长度为2-2.5mm，刚好满足波峰焊的焊锡浸润要求，不会因为引脚过长导致焊盘连锡，也不会因为引脚过短导致焊接强度不足。很多结构设计新人在做这类按键的布局时，容易忽略按键与面板之间的间隙预留，建模时如果直接把按键基座贴紧面板内壁，实际装配时会因为塑胶件的成型公差导致按键卡滞，所以在三维装配时，需要在基座与面板内壁之间预留0.2mm的装配间隙，同时按键帽与面板开孔之间预留单边0.15mm的间隙，抵消塑胶件的成型变形公差。另外，这类弹簧按键的按压寿命通常可以达到10万次以上，完全满足通讯类设备3-5年的使用周期要求，建模时不需要做额外的寿命强化结构，只需要保证各个配合面的尺寸公差在合理区间即可。

　　对于需要做防水设计的通讯设备，还可以在按键帽与基座之间增加硅胶密封圈的结构，不过这款基础款模型针对的是普通室内使用的非防水设备，所以没有预留密封圈的安装槽位，如果有防水需求，可以在基座的按键帽配合位置拓展0.8mm深度的密封圈槽，适配线径1mm的硅胶O型圈，即可达到IP65级别的防水要求。在做整机结构的干涉检查时，要特别注意按键引脚与PCB背面其他元件的距离，引脚伸出PCB背面的部分不能与其他贴片元件的焊盘或者金属外壳接触，避免出现短路问题，建模时可以把引脚的末端做0.2mm的倒角处理，既方便插入PCB孔位，也能减少焊接时的锡尖产生。
