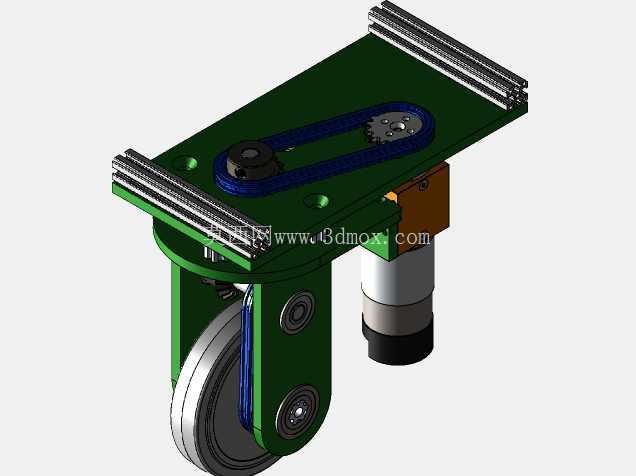

FTC赛事用回转驱动转向轮组结构

　　这套转向轮组结构，最初是面向小型移动机器人的全向行走需求开发，核心解决移动底盘在狭小空间内的转向、行进动力集成问题，在FTC类青少年机器人竞赛、小型仓储AGV、巡检移动平台这类对底盘空间占用要求严苛的场景中适配性极强。从结构布局来看，整套模块采用上层安装板承载转向驱动与回转支撑，下层支架固定行走轮与行进驱动的分层设计，上层安装板预留了多组平行的安装槽位，可直接兼容标准铝型材搭建的机器人底盘，不需要额外加工转接板，安装时可根据底盘的型材间距调整固定位置，适配不同轮距的底盘搭建需求。

　　转向传动部分采用同步带传动结构，将转向驱动电机的动力传递到回转支撑的齿圈上，同步带传动本身具备一定的缓冲吸震能力，在机器人快速行进、急停转向时，能抵消部分轮组受到的地面冲击，避免刚性传动导致的齿轮崩齿、电机轴过载损坏问题；同步带的张紧通过安装板上的腰型孔调整电机固定位置实现，不需要额外设计张紧轮结构，减少了整体零件数量，也降低了后期维护的复杂度。行走驱动部分采用同轴直连的布局，驱动电机固定在轮组侧支架上，动力直接输出到行走轮轴，省去了中间传动环节，动力传递效率更高，轮体采用金属轮毂搭配外包防滑层的结构，在平整竞赛场地、环氧地坪、普通水泥地面都能提供足够的抓地力，避免行进打滑。

　　轮组的回转支撑采用深沟球轴承承载径向与轴向载荷，上下两层轴承配合的结构能承受移动平台启停、转向时产生的倾覆力矩，即使单侧轮遇到地面凸起、小障碍时，也不会出现回转结构卡滞的问题。侧支架上的轮轴固定位置预留了调整间隙，可根据行走轮的磨损情况微调轴的位置，保证传动齿轮或者轮体的配合间隙始终处于合理范围，延长轮组的使用寿命。整套结构的安装边界控制十分紧凑，上层安装板的轮廓尺寸适配小型移动底盘的轮舱空间，转向时轮组的旋转半径不会超出安装板的外轮廓，在底盘布局时不需要为轮组转向预留额外的避让空间，能最大化利用底盘的内部空间布置电池、控制板、执行机构等其他部件。

　　走线方面，结构上预留了穿线空位，转向驱动与行走驱动的线缆可从安装板中心的空位引出，避免轮组连续旋转时线缆缠绕扯断。在实际选型适配时，可根据底盘的负载需求更换不同功率的驱动电机、不同直径的行走轮，安装板上的电机固定孔位预留了兼容不同规格电机的安装尺寸，不需要重新加工主体结构就能完成适配，对于机器人竞赛队伍的快速迭代、小型AGV厂商的快速原型搭建来说，能大幅缩短结构设计与加工的周期。整套结构的受力路径经过优化，地面给轮体的冲击力通过轮轴传递到两侧支架，再通过回转支撑传递到上层安装板最终分散到底盘框架上，没有应力集中的薄弱部位，在常规竞赛场景的冲击负载下不会出现结构变形、断裂的问题。
