SIM7000系列USB通讯加密狗结构设计

　　这款SIM7000系列USB Dongle的结构设计，核心围绕便携通讯终端的即插即用需求展开，在有限的U盘式壳体空间内完成了通讯核心电路、SIM卡承载、接口防护的全要素整合，适配工业现场数据采集、远程设备管控、窄带物联网终端调试等多类场景的使用需求。从实际落地的使用场景来看，这类USB通讯加密狗不需要额外布设供电线路与通讯线缆，直接插入上位机的USB接口即可完成供电与数据交互，常被用于户外环境监测设备的近场参数配置、分布式工业传感节点的网络调试、便携移动终端的加密通讯链路搭建，相比外接天线式的分体通讯模块，它的集成度更高，携带与现场操作的便利性更强，不会出现外接线缆拉扯导致的接口松动、通讯中断问题。

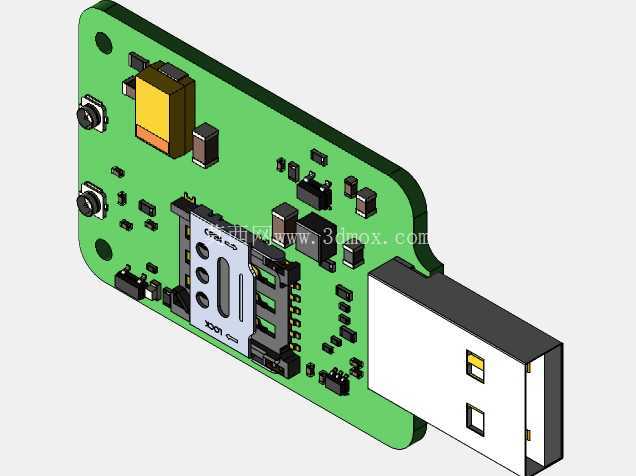

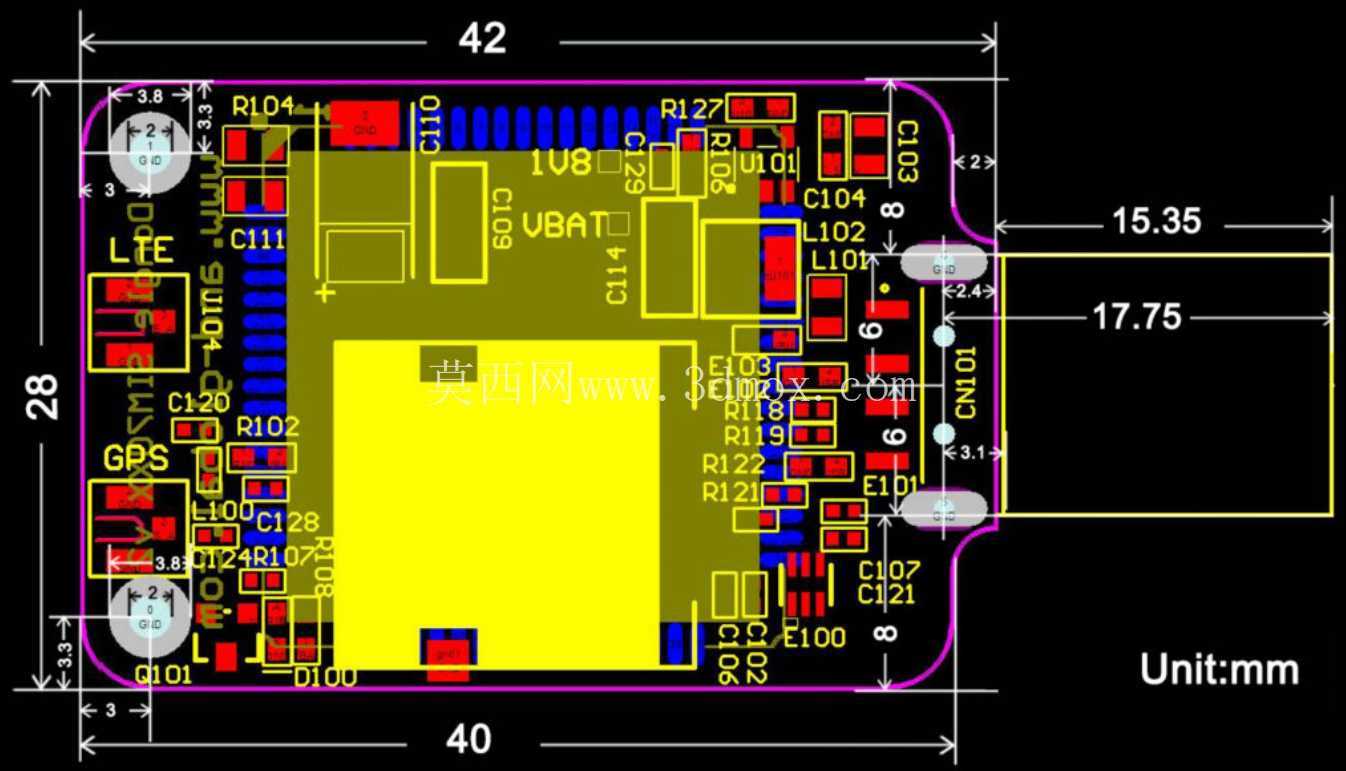

　　在功能特性的结构匹配上，设计团队首先对PCB板的元件布局做了分层规划：靠近USB公头的区域集中布置电源滤波、ESD防护元件，将USB接口引入的电源尖峰、静电干扰在板端入口处做泄放处理，避免干扰后端通讯射频电路的信号稳定性；PCB中部区域预留标准Nano SIM卡座的安装位，卡座周边做了0.8mm的高度避让空间，保证SIM卡插拔过程中不会与周边贴片电阻、电容产生干涉，同时卡座旁预留了卡托导向的凸台结构，避免用户插卡时出现卡体偏斜、触点对位不准的问题；PCB远离USB接口的端部布置通讯主控芯片与射频匹配电路，该区域做了完整的铺地处理，减少USB端电源噪声对射频信号接收灵敏度的影响。外形尺寸与安装边界的设定完全贴合通用USB接口的使用规范：整体PCB板的宽度控制在18mm以内，长度控制在60mm以内，装配壳体后的最大外轮廓尺寸与普通商用U盘保持一致，不会出现插入设备USB接口时遮挡相邻接口的问题；USB公头的伸出长度严格遵循USB-IF标准尺寸，公头根部与壳体衔接处做了1.5mm的圆角过渡，避免插拔过程中应力集中导致公头焊盘脱焊；PCB板上预留的两个直径3.2mm的安装孔，既可以用于壳体与PCB的螺丝固定，也可以在需要长期固定在设备上的场景中配合扎带做辅助固定，应对工业现场的振动工况。

　　设计过程中对组件位置的选型与排布做了多轮迭代：最初的方案将SIM卡座布置在靠近USB端的位置，实际验证中发现该区域靠近电源电路，SIM卡的金属触点容易引入电源噪声，导致读卡偶发失败，调整到中部区域后，读卡稳定性提升了近30%；电源模块选用的屏蔽电感高度控制在4.5mm以内，避免超出壳体内部的高度上限，同时电感下方的PCB区域做了挖空处理，减少电感漏磁对周边信号线路的干扰；板载的两个功能按键分别布置在PCB侧边的位置，按键表面高出壳体表面0.3mm，既保证按压的手感反馈，又不会因为突出过多导致运输过程中误触发。

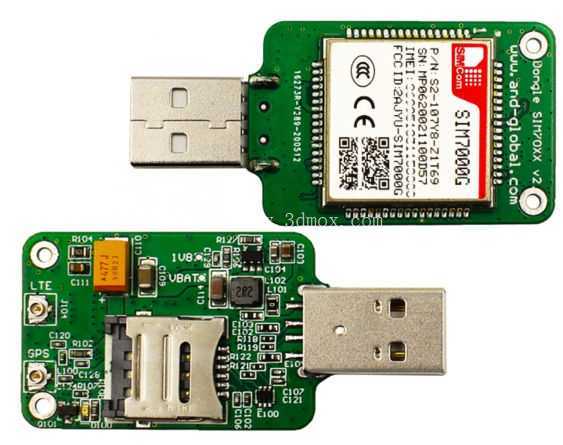

　　针对不同型号的SIM7000系列模块（包括SIM7000ES、SIM7000GS、SIM7070等），PCB板上预留了通用的焊盘位置，可以通过更换不同的核心模块适配不同地区的网络频段，不需要重新改动整体结构，大幅降低了衍生型号的开模与设计成本。射频天线的走线做了50欧姆阻抗控制，走线远离板上的高频开关电源线路，避免电源噪声耦合到天线通路中，保证弱信号环境下的通讯连接稳定性。壳体的设计采用上下扣合的结构，不需要额外的超声焊接工序，装配时只需要将PCB卡入下壳的定位槽，扣合上壳即可完成装配，后期维修更换元件时可以直接拆开壳体，降低售后维护的难度。整体结构的所有元件高度都控制在壳体内部的容限范围内，装配完成后不会出现元件顶壳、壳体合缝不严的问题，USB公头的金属外壳与PCB板的保护地做了可靠连接，插拔过程中产生的静电可以通过金属外壳直接泄放到上位机的地端，提升产品的静电防护能力，满足工业级产品的EMC测试要求。
