带完整组件的AGV自动导引运输车设计

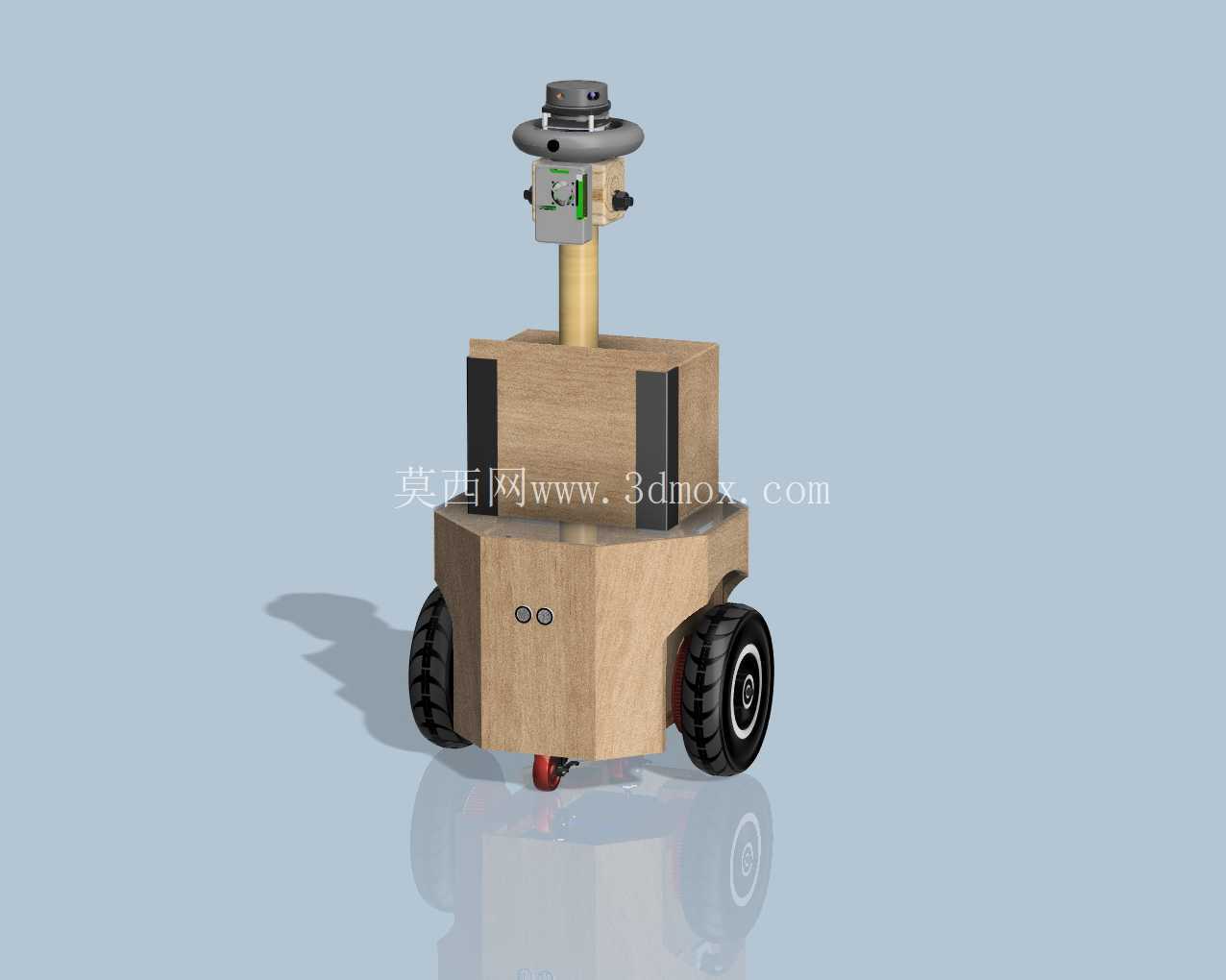

这款AGV自动导引车的三维设计，完整覆盖了从行走执行到感知层的所有组件，可直接用于车间内部物料转运场景的方案验证与结构迭代。从实际落地场景来看，这类设备主要适配电子制造车间的线边物料配送、仓储库区的整箱货物转运，以及窄通道内的半成品周转，不需要铺设固定轨道，依靠顶部搭载的感知模块即可完成路径识别与障碍物规避，相比传统的辊筒输送线，部署灵活度更高，也能适配产线频繁调整的柔性生产需求。

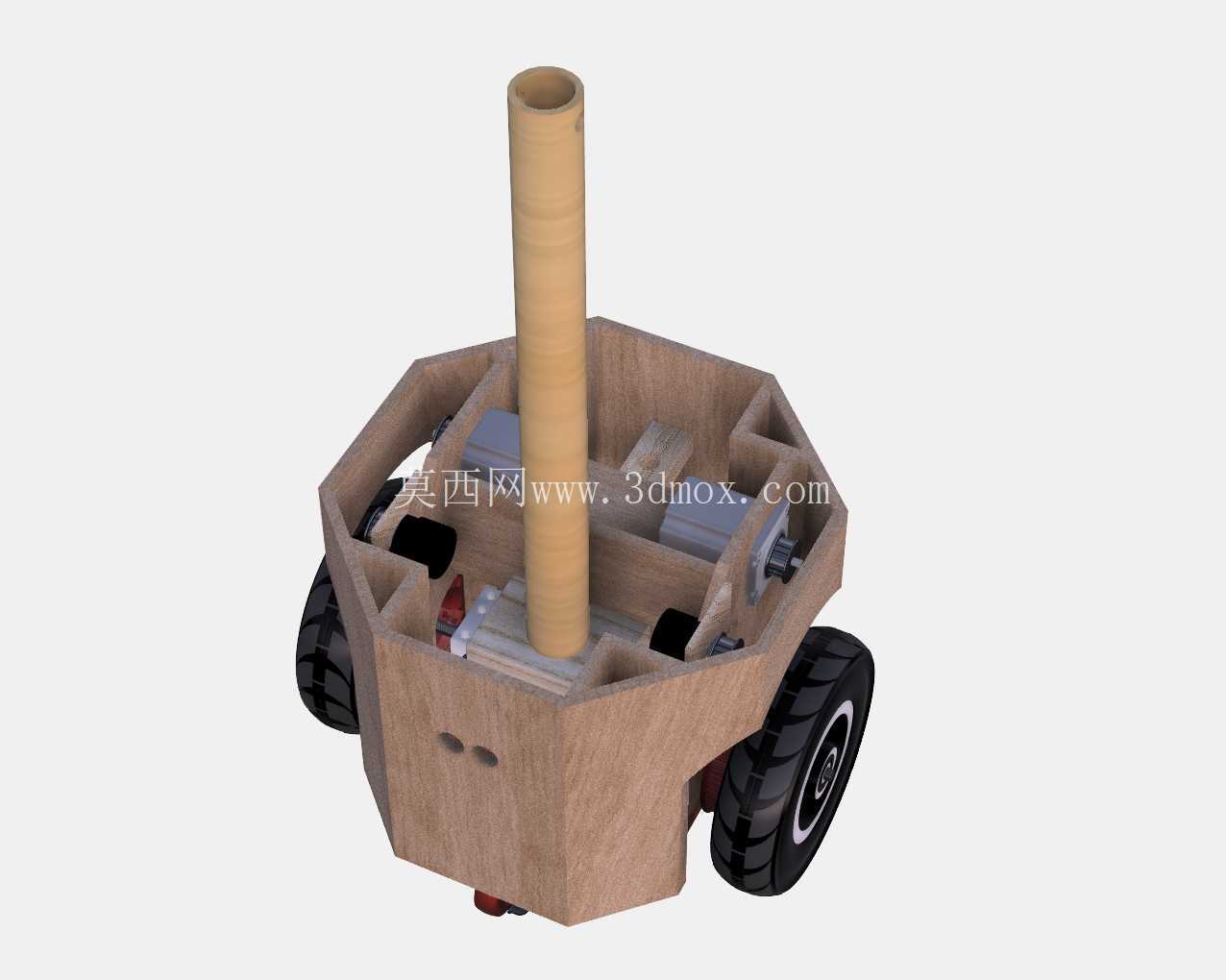

行走部分采用双轮差速驱动搭配辅助万向轮的布局，两个驱动轮对称布置在底盘后侧，单轮匹配独立的驱动安装位，可直接适配常规的直流减速伺服电机，前置的万向轮选用带缓冲结构的脚轮，能抵消车间地面3mm以内的接缝高差，避免行驶过程中出现车体颠簸导致的物料倾覆。底盘的主体框架采用多边形拼接结构，所有安装面都预留了标准的螺纹孔位，上层的立柱支撑段做了分段式设计，可根据实际搭载的感知模块高度调整安装位置，不需要重新加工主体结构件，能适配不同场景下的激光导航、视觉导航模块的安装高度需求。

顶部的感知安装座做了分层设计，最上层预留了传感器的旋转安装位，可兼容不同扫描半径的激光雷达，中间层预留了电气接线的走线空腔，所有线缆都可以从立柱内部的空腔穿行，避免外露线缆在行驶过程中被周边设备剐蹭。车体中部的舱体预留了电池组与控制模块的安装空间，舱门做了快拆结构，日常维护时不需要拆解整个底盘框架，即可完成电池更换与控制模块的调试。

从安装边界来看，整车的宽度控制在窄通道通行的适配范围内，最小转弯半径可覆盖1.2米的通道转角，能在标准的1.5米宽车间通道内完成原地转向，不需要额外预留转弯冗余空间。底盘的离地间隙控制在15mm，既可以避免行驶过程中底盘剐蹭地面的凸起杂物，也能降低整车的重心高度，在搭载30kg以内的物料时，行驶速度达到1.2m/s也不会出现侧倾风险。

设计过程中针对轮系的安装同轴度做了专门的公差预留，两个驱动轮的安装座采用一体加工的基准面，可将轮系的同轴度误差控制在0.1mm以内，避免长期行驶出现轮组偏磨、走偏的问题。车体的所有外露边角都做了圆角处理，避免在人员密集的车间通道内行驶时剐蹭过往人员，也能减少碰撞时对车体外壳的损伤。感知模块的安装座做了水平调节结构，可在安装时调整传感器的水平度，保证导航识别的精度不受加工装配误差的影响。

电气部分的安装位做了强弱电分离的隔舱设计，动力线缆与信号线缆分别走不同的走线槽，避免动力线的电磁干扰影响导航传感器的信号稳定性。底盘底部预留了可选装的自动充电接触片安装位，后续如果需要拓展自动回充功能，不需要重新修改底盘结构，直接加装接触组件即可完成功能升级。整车的结构件大部分采用板材拼接设计，加工时可直接采用常规的板材切割与折弯工艺，不需要开模，小批量试制阶段的加工成本更低，也方便后续根据实际使用反馈快速调整结构细节。
