15公斤级带旋转器竞技格斗机器人结构

　　这款15公斤级带旋转器的格斗机器人，主要面向青少年机器人竞技赛事、高校工程实践实训以及格斗机器人爱好者改装调试场景使用，作为同重量级对抗赛事中的参赛载体，其核心设计目标是在满足赛事重量规则限制的前提下，兼顾结构刚性、武器打击效率与移动灵活性，适配标准封闭式格斗竞技场地的对抗需求。从整体结构布局来看，设备采用低重心卧式底盘设计，主体框架由多块折弯钣金件通过内六角螺栓拼接组成，框架外侧预留了武器模块、行走模块、电控模块的独立安装位，所有外露连接点均做了沉头处理，避免对抗过程中螺栓受撞击变形导致拆解维护困难。

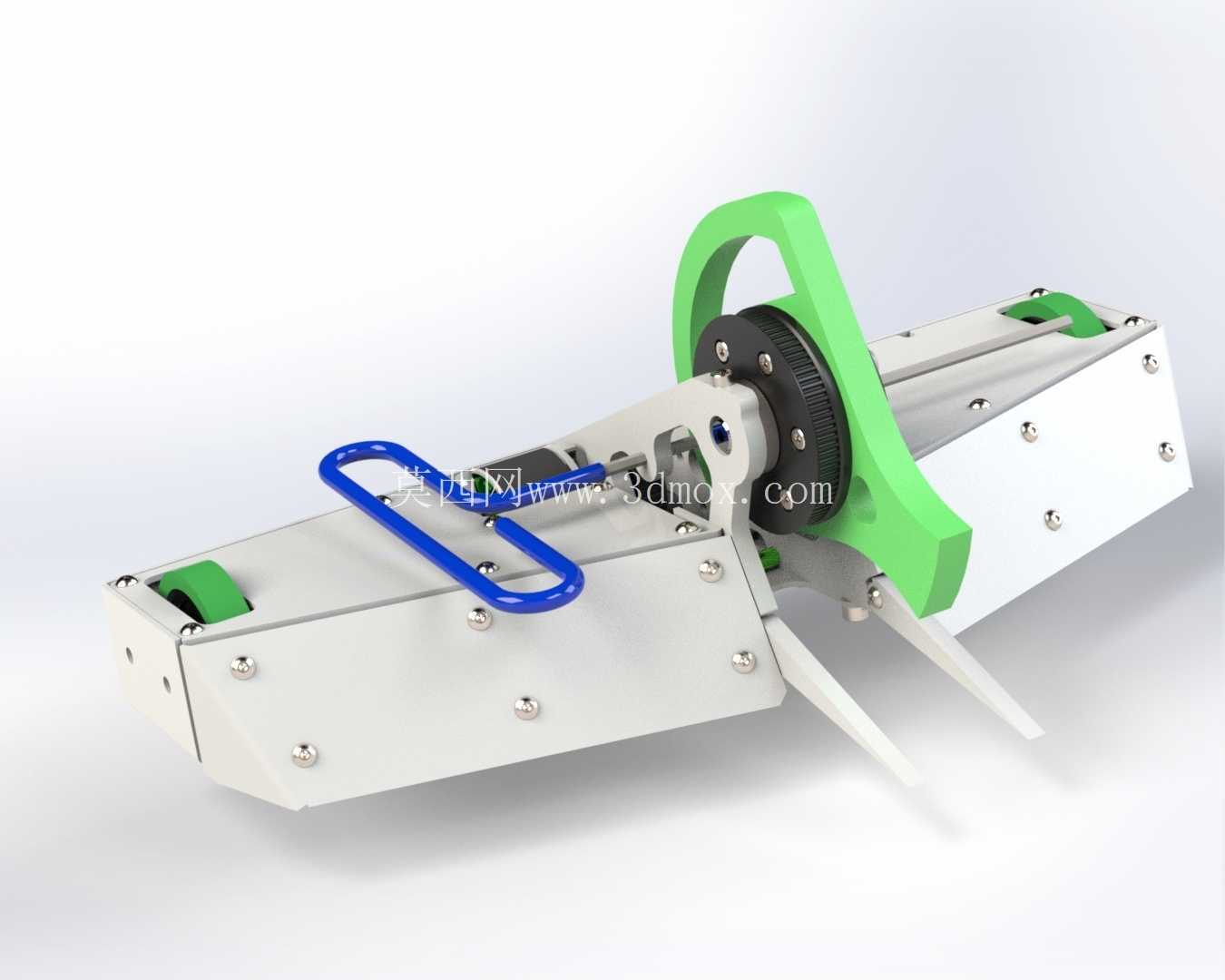

　　底盘前部设计有两个向前延伸的楔形支撑脚，一方面可以在正面迎击对手时起到铲抬作用，破坏对手的移动平衡，另一方面也能作为前部防护结构，吸收正面撞击的冲击力，避免核心框架直接受冲击变形。武器模块是该设备的核心功能单元，侧置的旋转器通过带座轴承固定在底盘侧上方的安装支架上，旋转器外侧搭配绿色工程材质的防护握把结构，既可以在非对抗状态下作为搬运提手使用，也能在旋转器高速运转时限制武器的侧向摆动幅度，避免武器运转偏心造成整机振动超标。旋转器的传动路径经过专门优化，动力输出端与旋转主轴之间通过法兰盘直连，减少了中间传动环节的动力损耗，同时在主轴与框架连接位置加装了缓冲垫片，抵消武器击打瞬间产生的反向冲击力，保护传动部件不受损。蓝色U型结构件布置在底盘上部靠前位置，作为辅助武器的安装基座，可根据赛事规则快速更换不同类型的顶置攻击部件，无需对主体框架做打孔改装，适配不同对手的战术调整需求。从安装边界尺寸来看，整机长宽高比例控制在紧凑区间，完全适配15公斤级赛事对设备尺寸的规则要求，底盘底部预留了标准的行走轮组安装孔位，孔位间距兼容市面上主流的格斗机器人专用减速电机安装尺寸，使用者可根据场地地面材质更换不同抓地力的轮组，无需重新加工底盘。

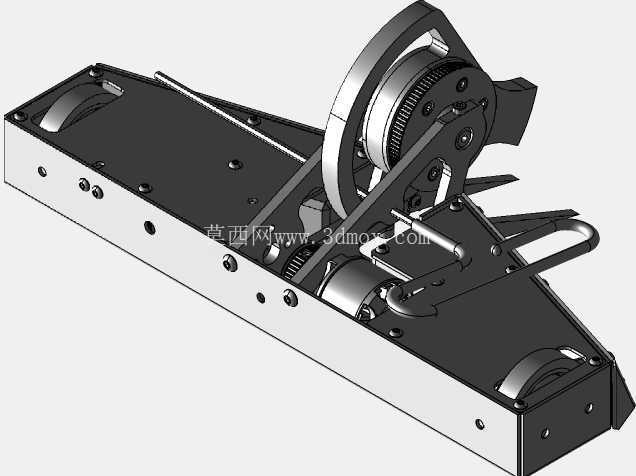

　　底盘内部的电控安装区做了分层设计，上层放置电池与电调模块，下层放置行走电机与接线端子，两层之间设置绝缘隔板，避免对抗过程中线路拉扯造成短路，同时所有电控部件的安装位都预留了扎带固定孔，可通过尼龙扎带将部件牢牢固定在框架上，抵消撞击产生的振动对电控连接可靠性的影响。在结构强度设计上，主体框架选用的钣金厚度经过反复校核，在保证整体重量不超15公斤上限的前提下，对受冲击概率较高的前部、侧部武器安装位置做了局部加厚处理，非受力区域则做了轻量化开孔，平衡刚性与重量的矛盾。旋转器的动平衡在设计阶段就做了预设，旋转部件的质心严格对齐主轴回转中心，减少高速旋转时的整机振动，降低行走过程中的操控难度。

　　前部楔形支撑脚与主体框架采用可拆卸式螺栓连接，当对抗中支撑脚受撞击变形时，可快速单独更换备件，无需更换整个底盘框架，降低赛后维护成本。设备的整体装配逻辑遵循模块化设计思路，武器模块、行走模块、电控模块之间均采用快拆式连接结构，日常调试时可单独拆解某一模块进行参数调整，无需完全拆解整机，大幅提升调试效率。针对竞技场景下的常见故障点，设计时特意将易损件的安装位置设置在整机外侧，比如传动皮带、接线端子等部件，无需拆解主体框架即可完成更换，适配赛事中场休息时的快速抢修需求。底盘的离地间隙经过多轮场地测试调整，既保证了在不平整的竞技场地表面移动时不会出现底盘剐蹭地面的情况，也避免了离地间隙过高导致整机重心上移、容易被对手掀翻的问题。侧置旋转器的旋转方向经过优化，击打对手时产生的反作用力会将整机向地面方向压紧，进一步提升对抗过程中的整机稳定性，避免武器击打瞬间出现整机后倾失稳的情况。
