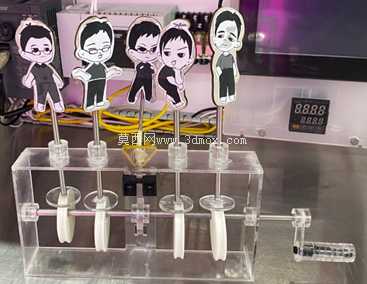

凸轮齿轮联动人物动态演示机构

　　这套机构整合了凸轮从动件与齿轮齿条两类核心机械传动结构，可直接用于机械原理课程的具象化教学演示，也能作为文创类动态摆件的核心传动单元，在科普展项、桌面创意装置场景中也有适配空间。整套传动单元的支撑框架采用透明亚克力材质加工，框架的横向安装面预留了五组竖直从动轴的安装孔位，孔位同轴度公差控制在0.05mm以内，保证从动轴上下滑动无卡滞；框架侧面预留了水平传动轴的安装支座，支座与竖直轴安装面的垂直公差不超过0.1mm，避免齿轮啮合过程中出现偏载磨损。

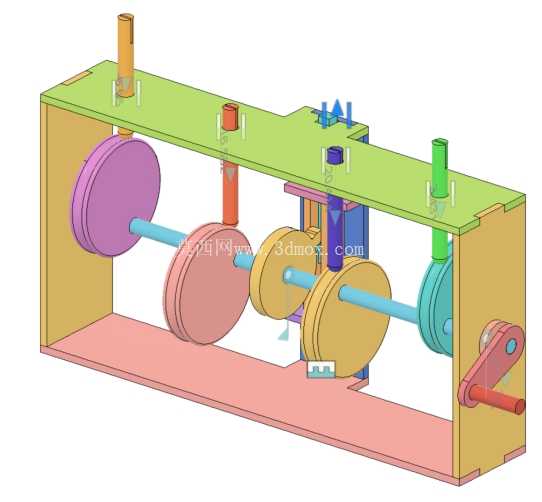

　　水平传动轴作为整套机构的动力输入轴，轴端预留了手摇柄安装位，可通过手动旋转输入扭矩，轴上依次装配四组凸轮与一组小齿轮，凸轮的轮廓曲线根据对应位置人物的动作需求单独设计，分别对应不同的升降、摆动行程，其中两组凸轮采用对心直动从动件轮廓，另外两组采用偏置从动件轮廓，可实现不同的动作时序差，让五组人物形象的动态形成错落的联动效果。小齿轮与水平布置的齿条啮合，齿条背部预留了橡皮筋安装挂点，可通过橡皮筋的预紧力实现齿条的反向复位，当传动轴旋转时，小齿轮带动齿条做直线往复运动，齿条上的限位凸台可控制行程范围在30mm以内，避免齿条脱出啮合区间。

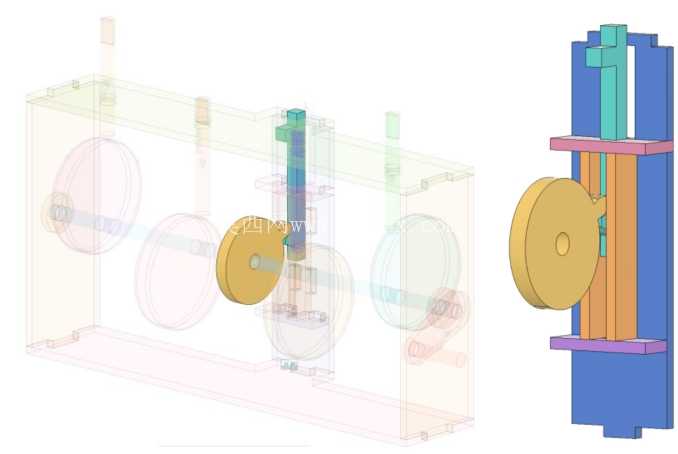

　　竖直从动轴底部与凸轮轮廓接触的位置装配了耐磨尼龙材质的接触头，可降低凸轮轮廓的磨损，延长机构使用寿命；轴中部设置了限位轴肩，控制轴的最大上升行程为25mm，避免轴从安装孔位脱出；轴顶部为安装平面，可固定不同的展示造型件，本次装配的人物造型件重心与竖直轴轴线重合度偏差不超过1mm，避免轴升降过程中出现偏摆卡滞。机构中间位置的从动轴额外设置了旋转限位结构，当轴随凸轮做升降运动时，限位结构与框架上的限位槽配合，保证顶部固定的造型件始终保持朝向正前方，不会随轴的升降发生转动，符合演示动作的设计预期。

　　整套机构的所有传动部件均外露无遮挡，可直观观察到凸轮轮廓驱动从动件升降、齿轮齿条啮合传动的全过程，凸轮与从动件的接触位置、齿轮齿条的啮合侧隙都预留了调整空间，可通过增减轴上的调整垫片来适配不同的装配公差，不需要额外加工定制零件即可完成装配调试。在实际教学场景中，这套机构可让学习者直观理解凸轮轮廓曲线与从动件运动规律的对应关系，观察齿轮齿条传动的运动转换特性，相比纯理论的原理图讲解，具象的动态演示可大幅降低机械原理的理解门槛；在文创装置应用场景中，可更换顶部的造型件，适配不同的主题展示需求，传动结构运行噪音低于30分贝，适合桌面摆放展示。机构整体外形尺寸控制在长200mm、宽80mm、高180mm的范围内，安装时只需要预留底部4个M3螺丝的固定孔位即可，不需要额外的辅助支撑结构，输入扭矩仅需0.2N·m即可驱动整套机构顺畅运行，手动驱动即可满足使用需求，不需要额外配置电机等动力部件。
