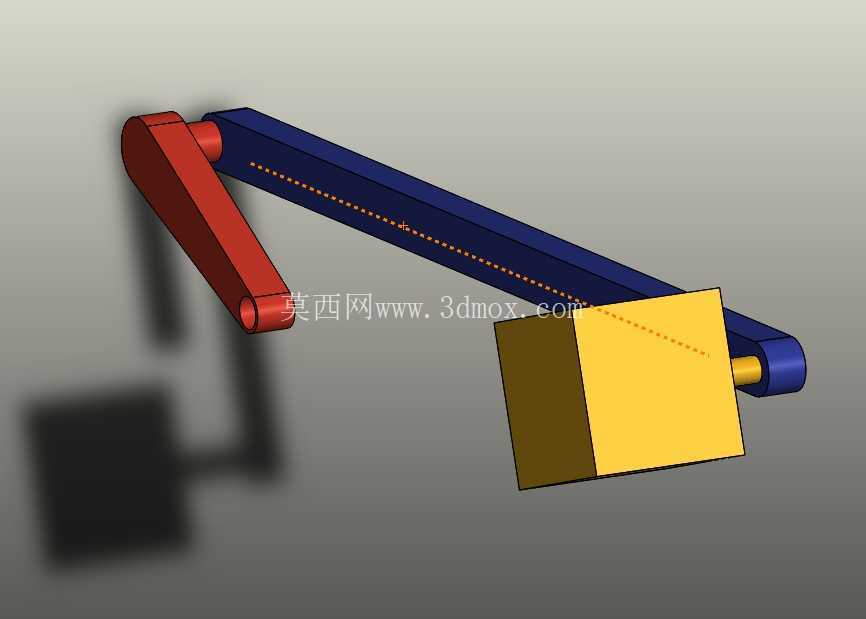

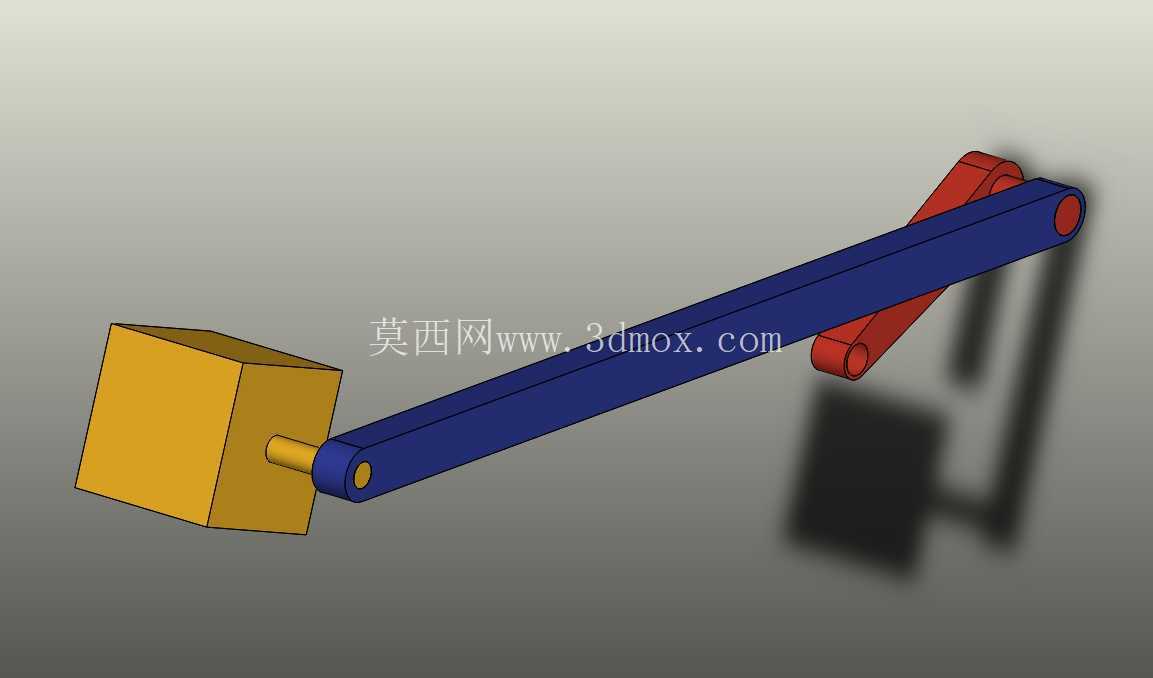

曲柄滑块传动机构三维结构设计

这套曲柄滑块结构是机械传动领域最经典的运动转换单元之一，日常做设备方案时，但凡遇到需要把连续回转运动转化为直线往复动作，或是反过来把直线推拉动作转化为旋转输出的工况，第一时间都会想到这套基础结构。从实际落地的场景来看，小到家用打气筒的内部推拉传动、缝纫机的送布驱动机构，大到冲压机床的滑块冲压动作、内燃机的活塞动力输出单元，甚至自动化生产线上的短行程往复推送工位，都能看到这套结构的衍生形态，它的传动逻辑简单可靠，只要参数匹配到位，长期运行的故障率远低于很多复杂的非标传动结构。

做这套结构的三维建模时，首先要捋清楚核心的运动约束关系：曲柄作为主动件时，其回转中心到曲柄销的中心距就是曲柄半径，这个参数直接决定了滑块的最大行程——正常对心曲柄滑块结构里，滑块行程是曲柄半径的两倍，这个数值是方案初期就要卡死的硬指标，比如给小型冲压工位做设计时，要是需要60mm的冲压行程，曲柄半径就必须严格控制在30mm，一旦尺寸超差，要么滑块行程不够无法完成冲压动作，要么行程过大撞坏工位上的定位工装。连杆作为连接曲柄和滑块的中间传力件，长度设计不能随意，太短的话传动过程中压力角过大，会导致驱动扭矩陡增，运行时卡滞抖动；太长又会让整个机构的安装空间被不必要地拉大，挤占设备内部其他组件的布置位置，常规设计里连杆长度一般取曲柄半径的3到5倍，这个区间内传动效率和空间占比能达到比较好的平衡。

从安装边界来看，这套结构对安装基准的平整度有一定要求，曲柄的回转支撑座必须和滑块的直线导轨面保持平行，两者的垂直方向高度差要控制在公差范围内，否则运行过程中连杆会受到附加的侧向弯矩，时间久了连杆两端的铰接销会出现偏磨，轻则传动间隙变大、运行异响，重则铰接销断裂导致机构卡死。滑块部分的导向设计也很关键，如果是轻载高速工况，用直线导轨做导向就能满足精度要求，运行阻力也小；如果是重载冲压类的工况，就需要换成燕尾槽导轨或者矩形硬轨，提升导向结构的承载能力，避免滑块受侧向力时出现偏移。

建模过程中要特别注意几个运动干涉点：一是曲柄回转到和连杆共线的两个死点位置时，要确认曲柄和连杆、滑块的衔接处没有实体碰撞，很多新手建模时容易忽略死点位置的间隙检查，做运动仿真时才发现零件撞在一起；二是滑块的行程两端要预留足够的缓冲空间，不能让滑块在行程极限位置硬撞到安装基座，实际应用里一般会在行程两端加装聚氨酯缓冲垫或者液压阻尼器，吸收换向时的冲击载荷，延长整个机构的使用寿命。另外铰接位置的配合间隙也要在建模时提前预留，曲柄销和连杆孔、连杆和滑块销的转动配合要选合适的公差等级，间隙太小装配后转动卡滞，间隙太大又会出现传动回程误差，影响最终的动作精度。

这套结构还有很多可拓展的变体，比如偏置曲柄滑块结构可以优化急回特性，用在需要快退动作的送料工位上，缩短空行程的时间提升生产效率；如果在滑块上加装齿条，还能把直线往复运动进一步转化为齿轮的间歇回转，用在送料辊、分度转台这类需要间歇传动的工位上。做三维设计时，把这套基础结构的参数做成可配置的模型模板，后续遇到不同行程、不同载荷的工况，只需要修改曲柄半径、连杆长度、滑块截面尺寸这几个核心参数，就能快速衍生出适配不同场景的具体结构，能大幅减少重复建模的工作量，也能保证核心传动逻辑的可靠性，避免从零开始设计出现原理性错误。
