3D打印机门德尔马克斯X轴传动组件

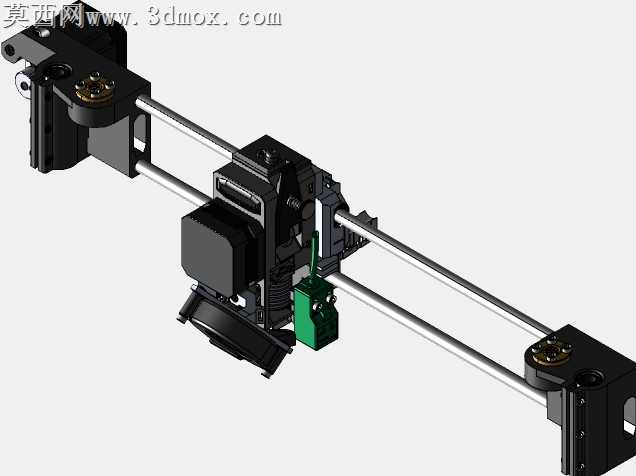

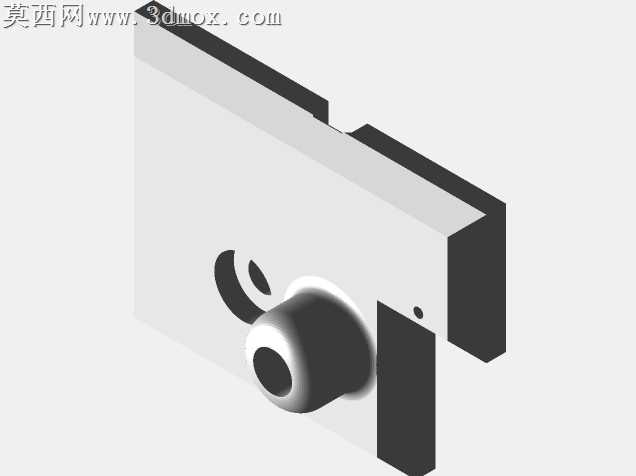

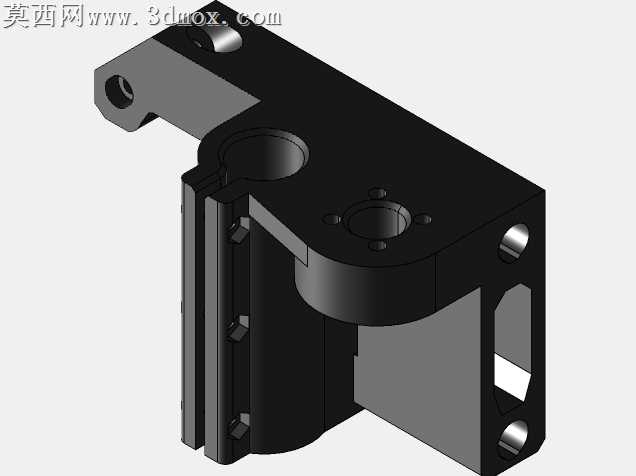

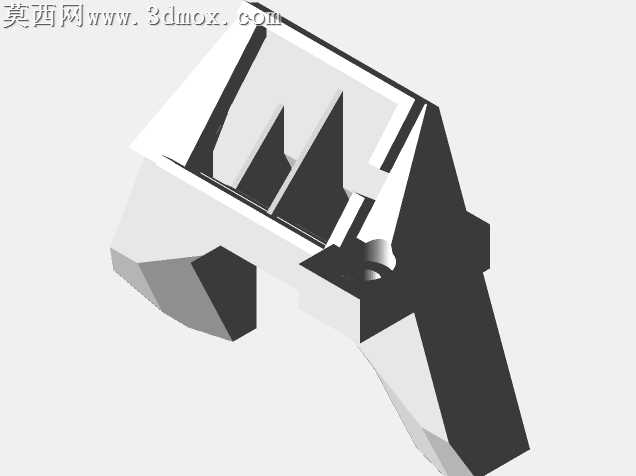

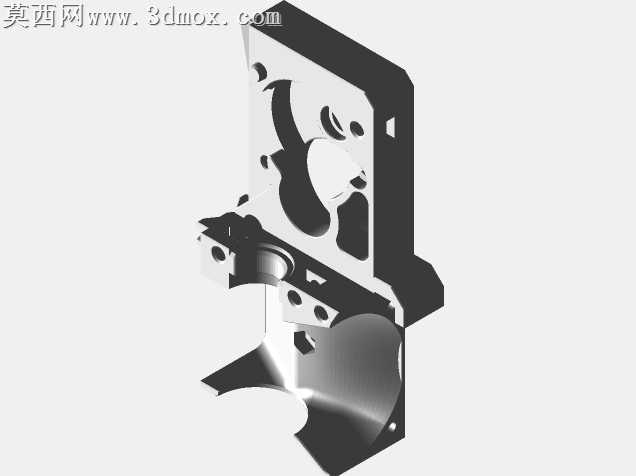

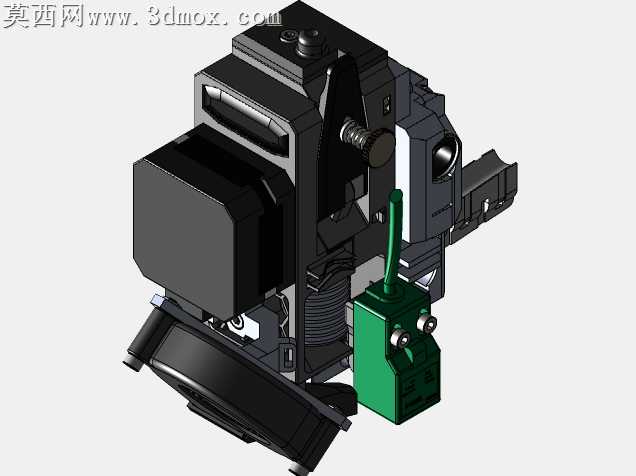

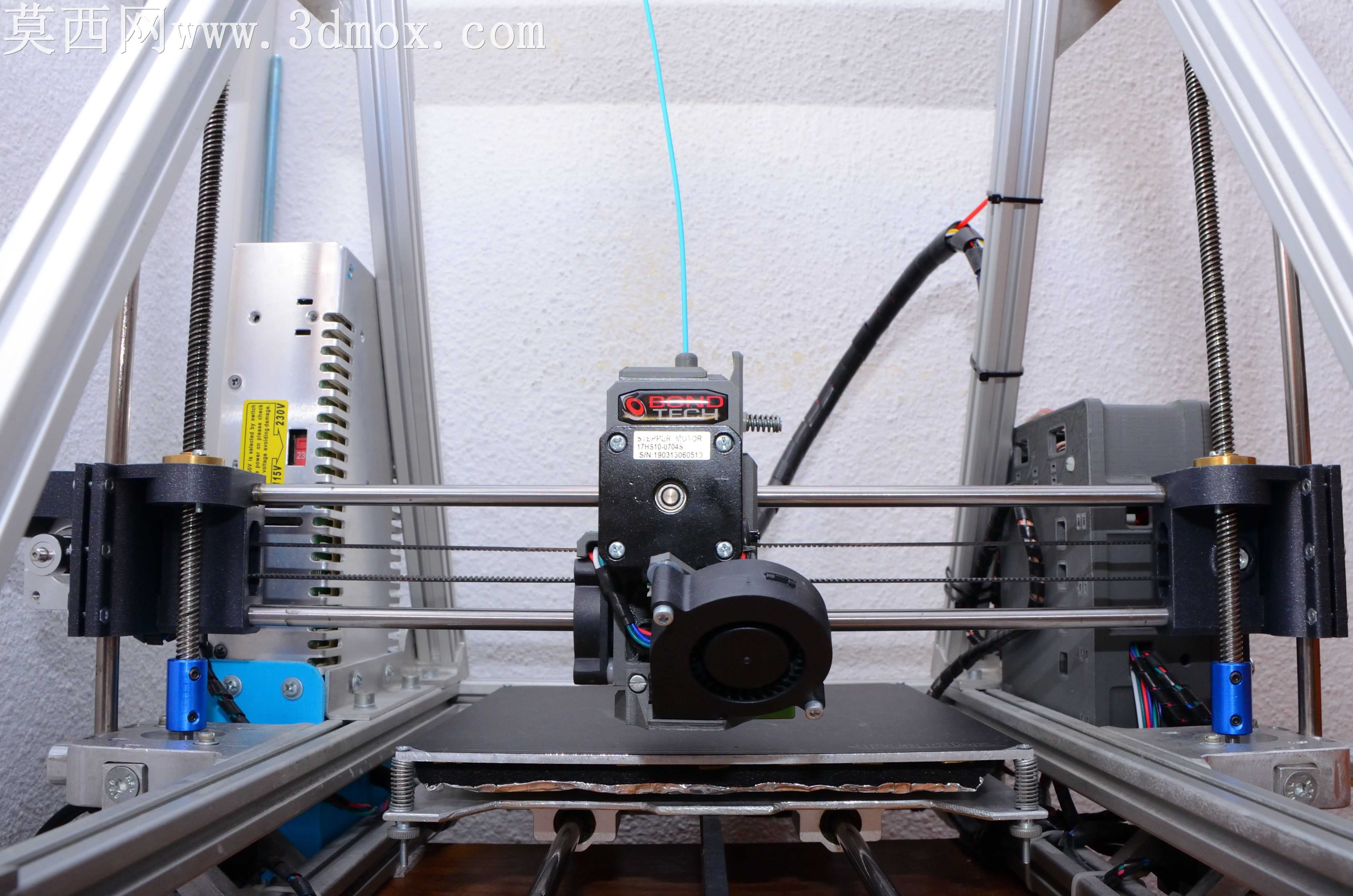

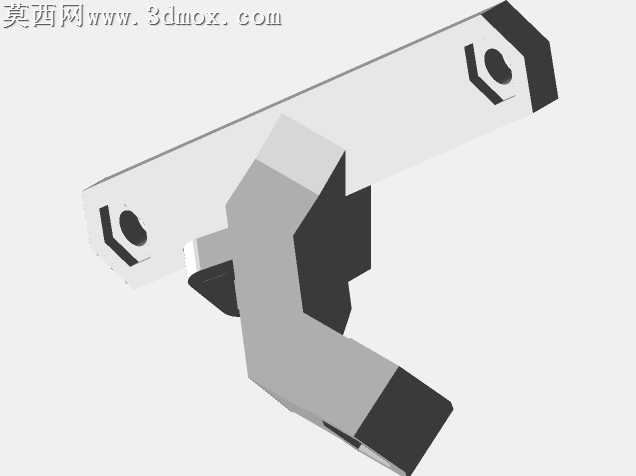

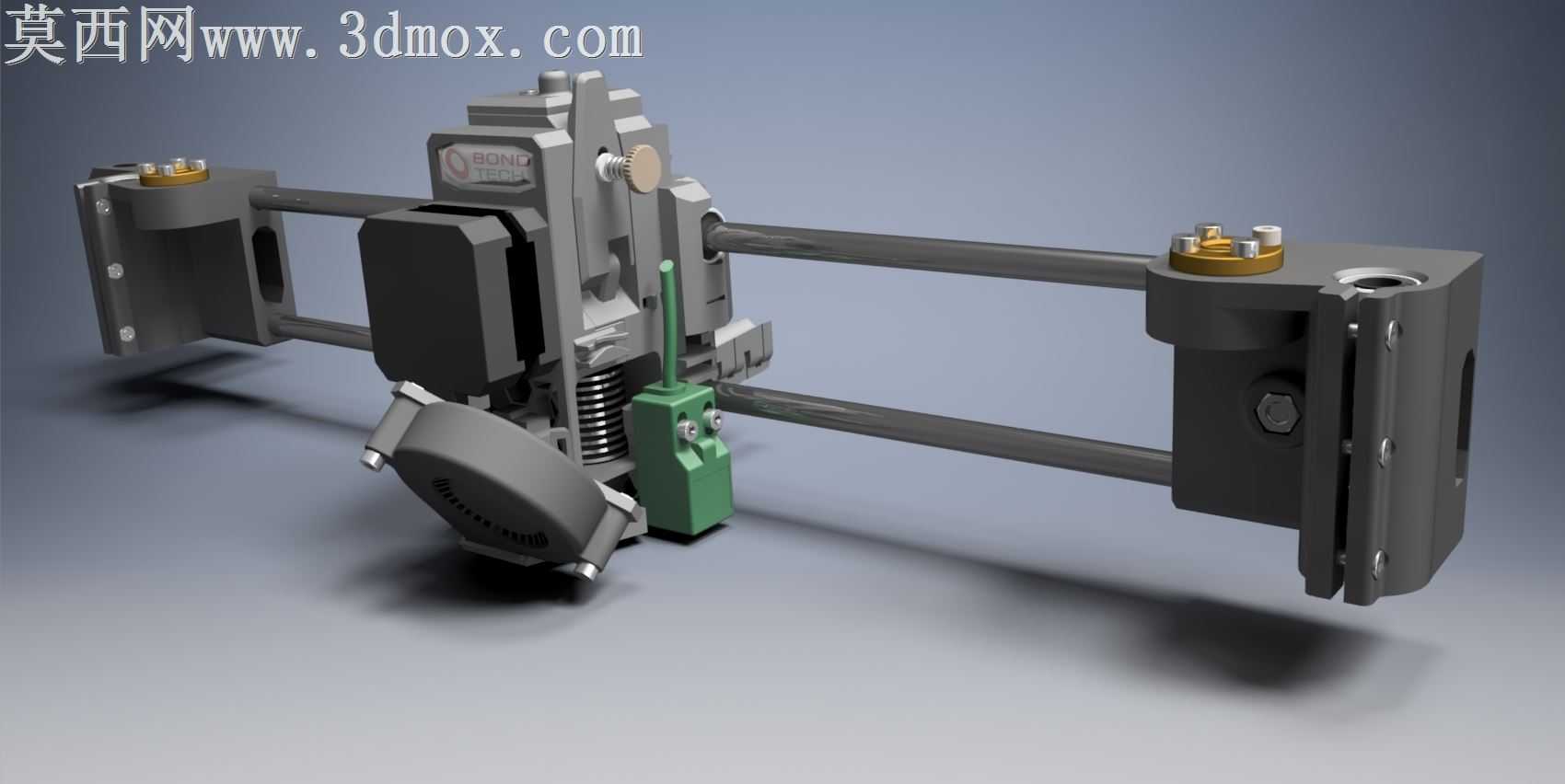

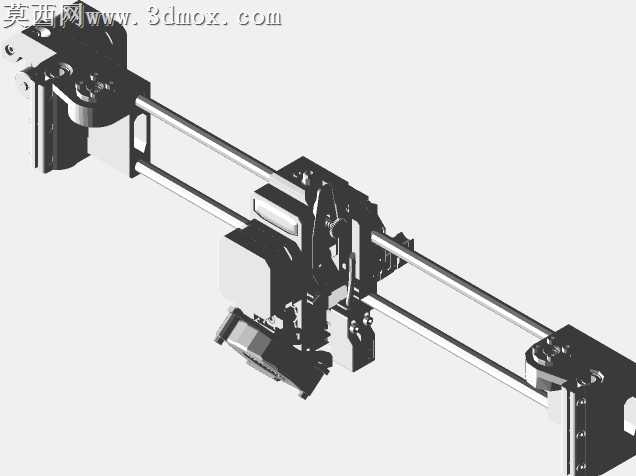

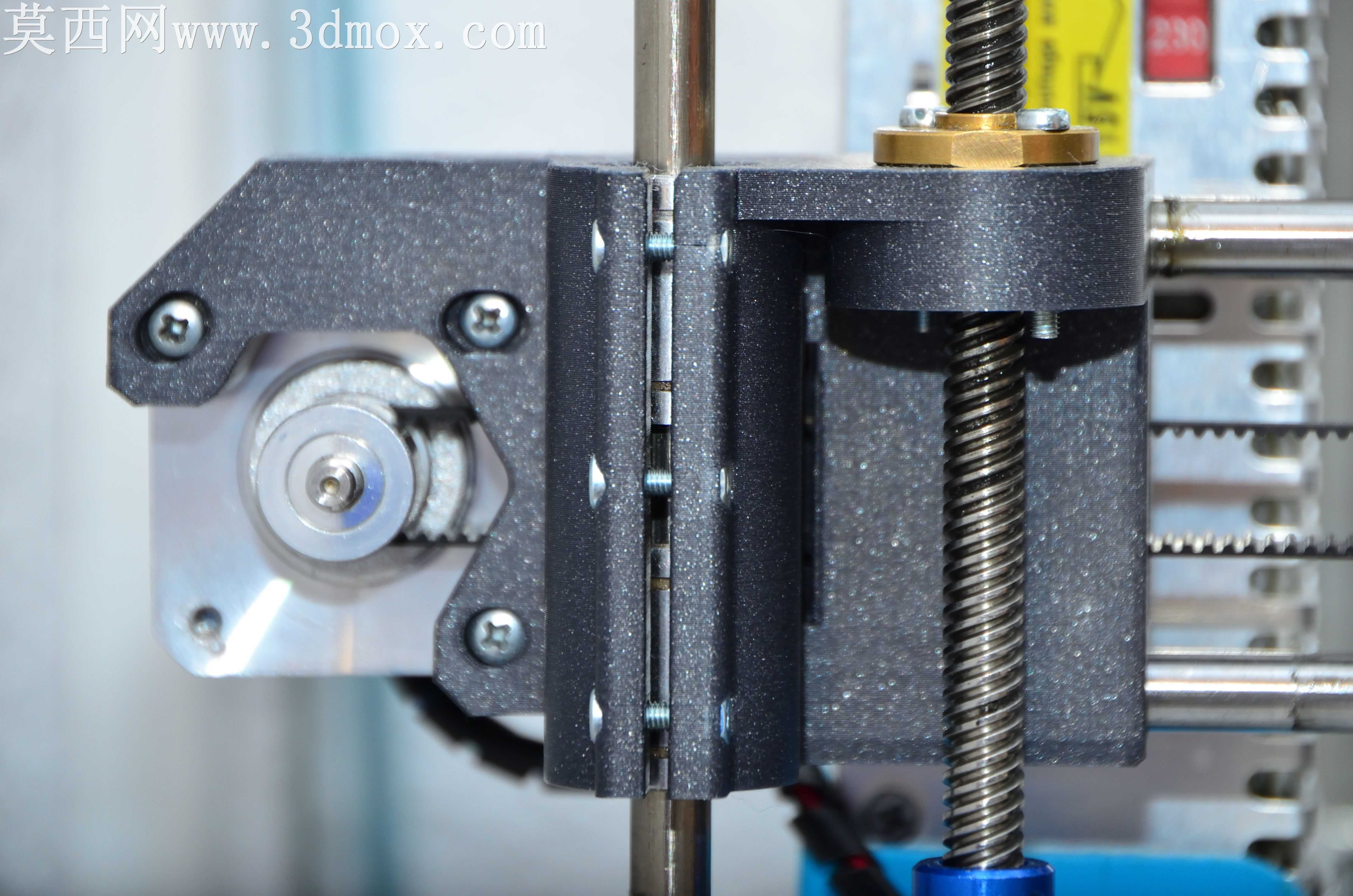

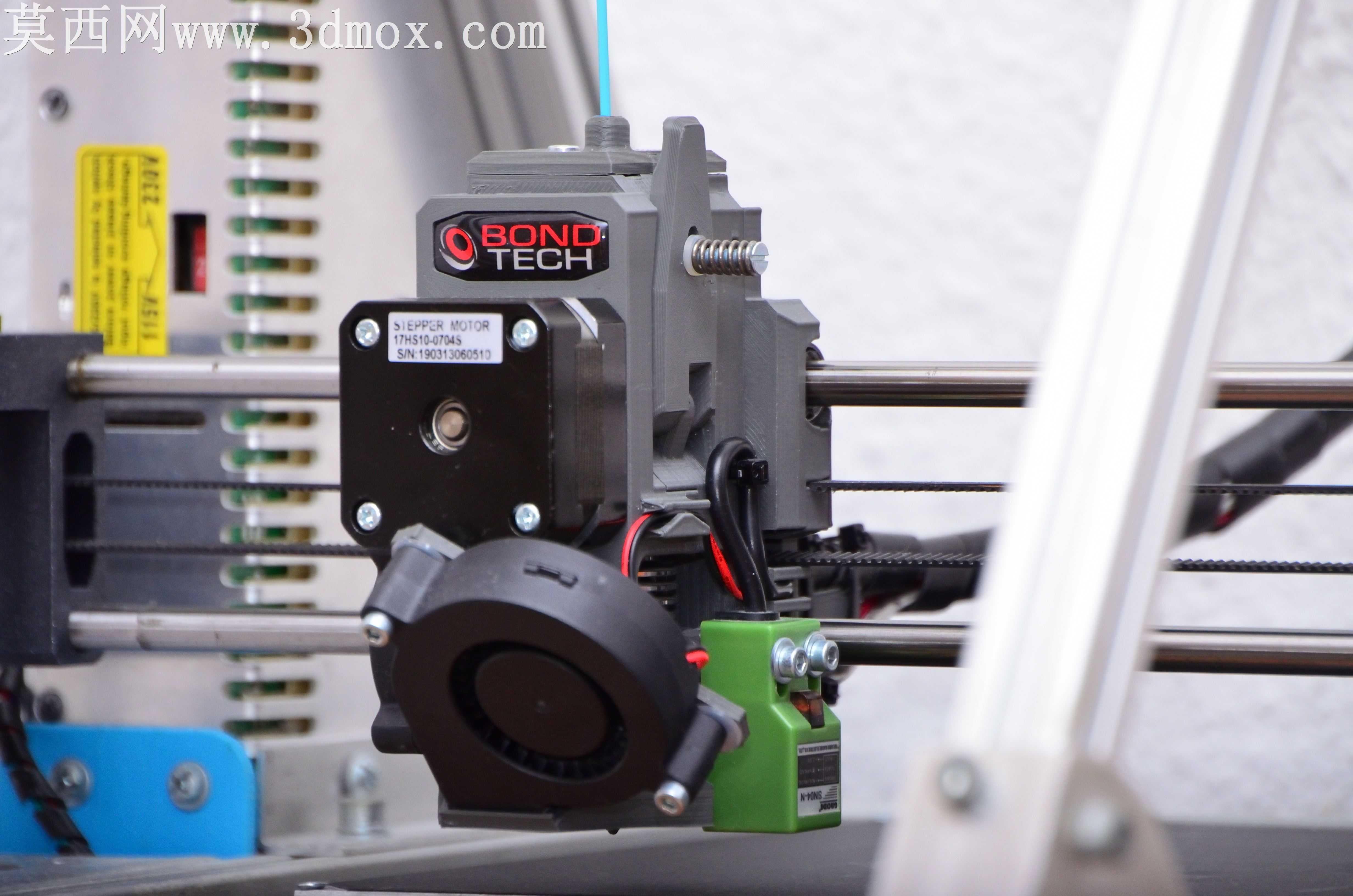

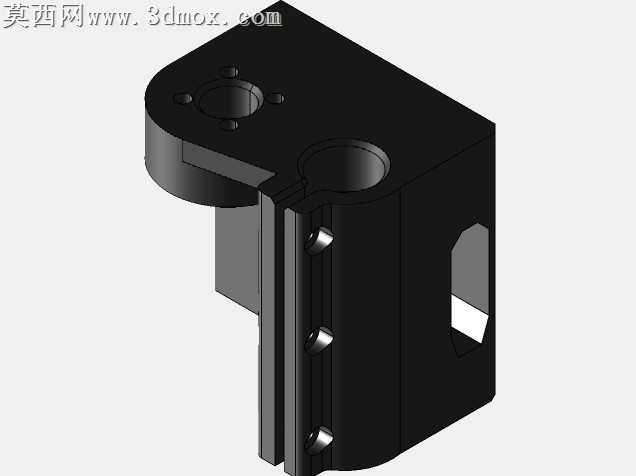

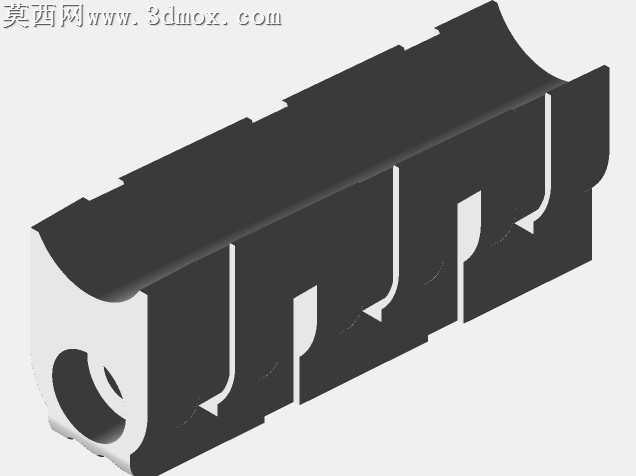

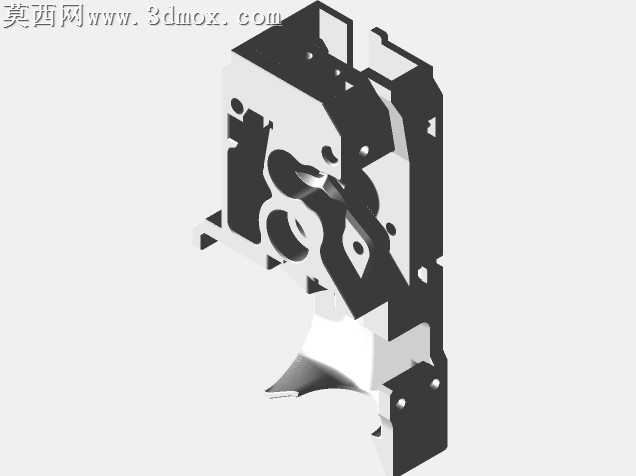

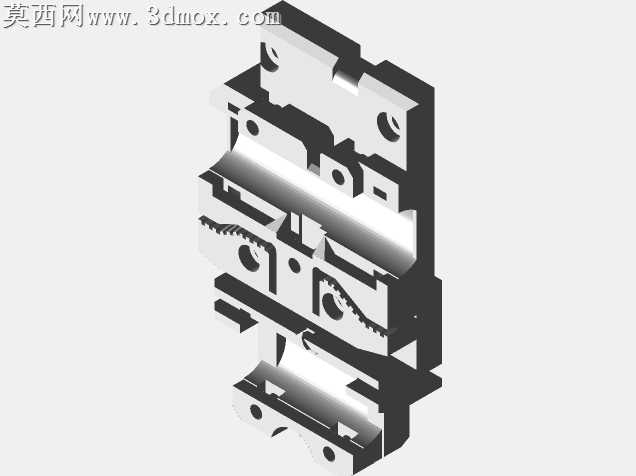

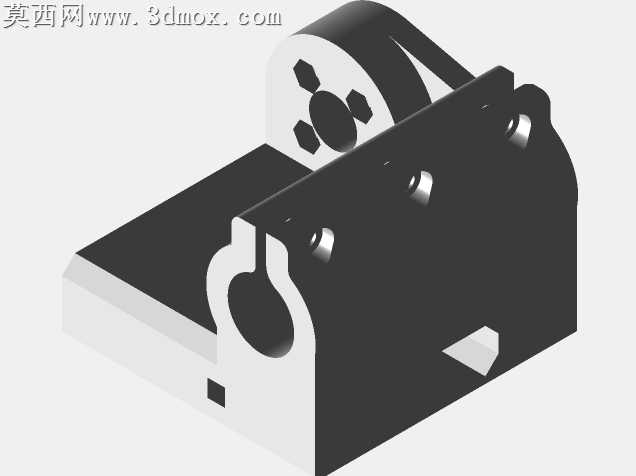

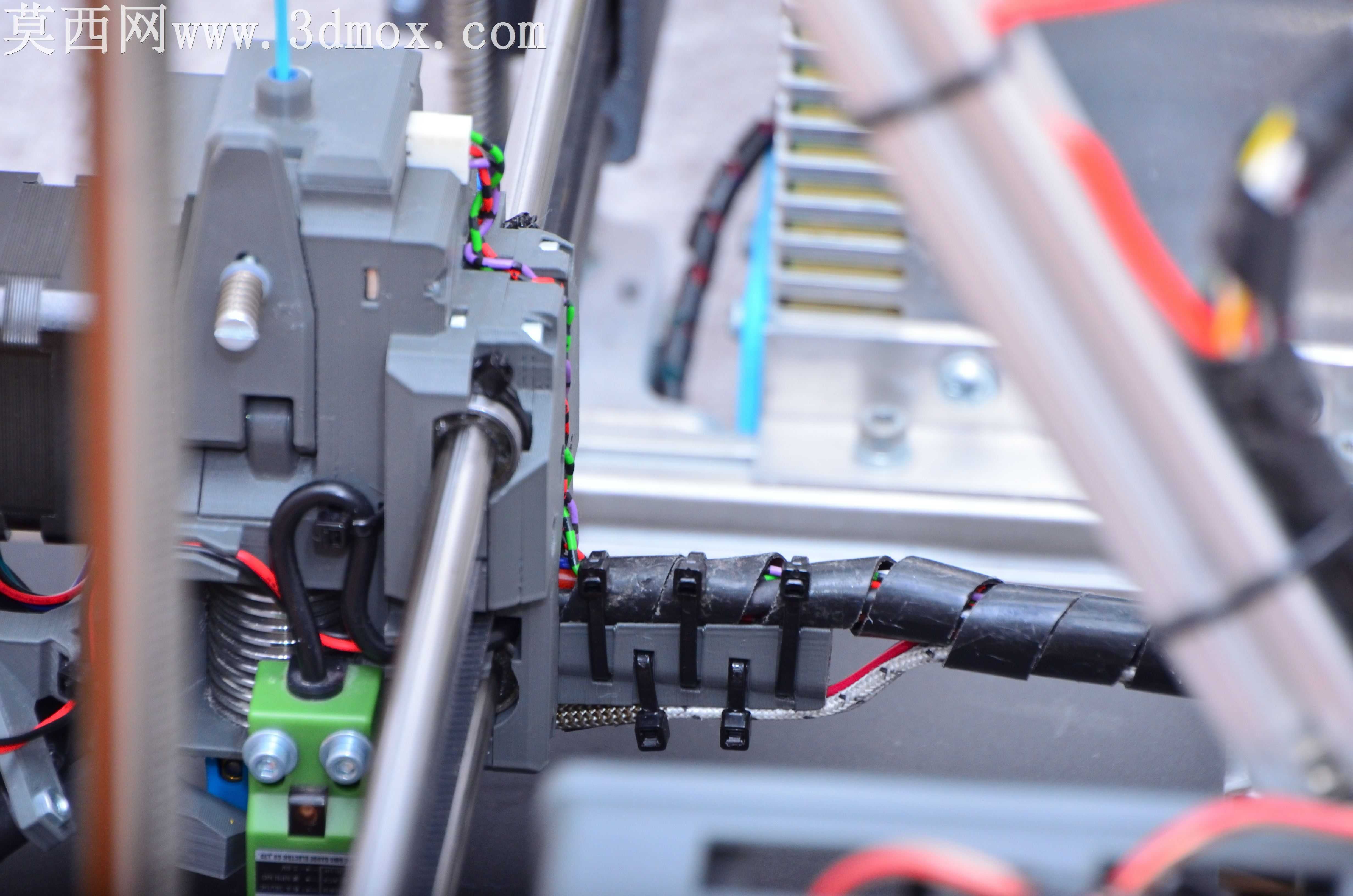

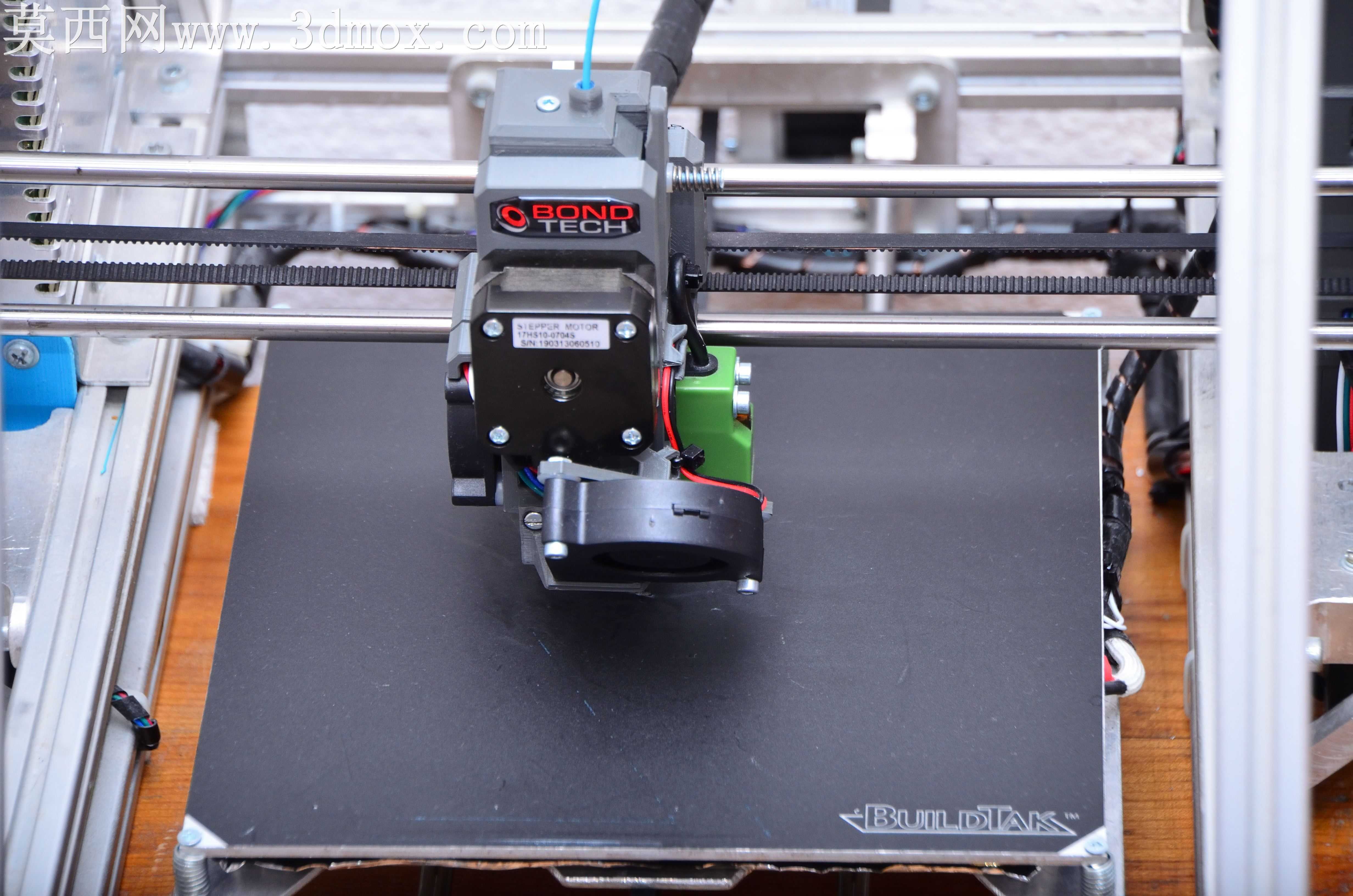

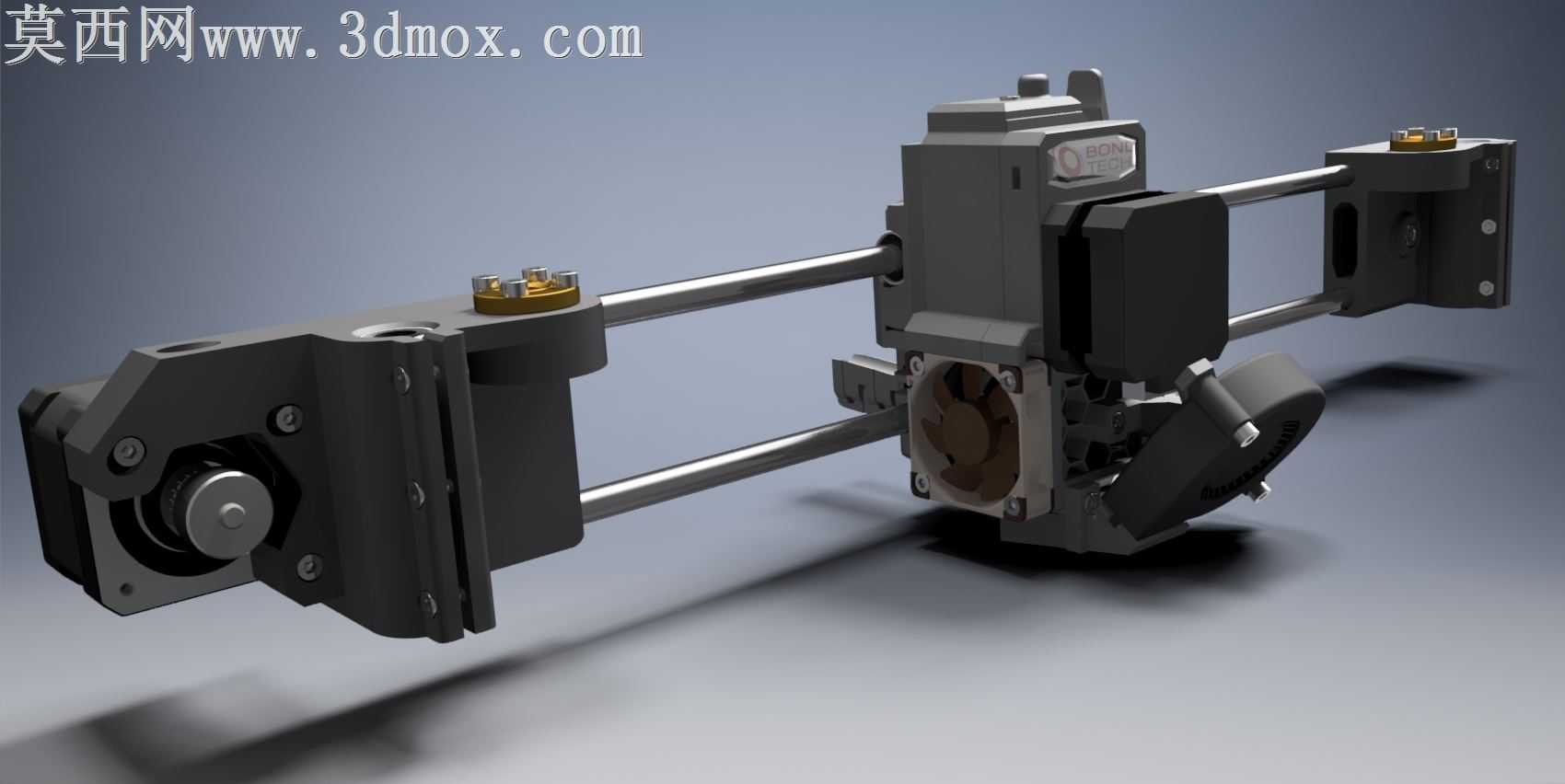

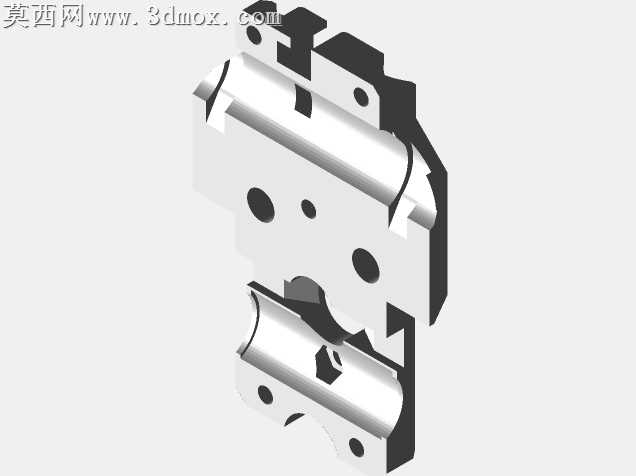

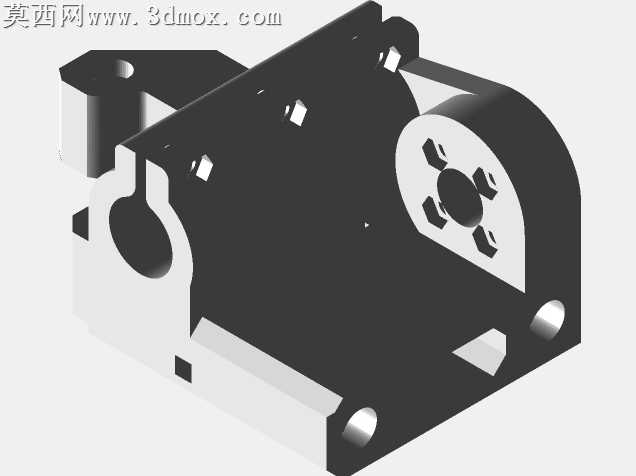

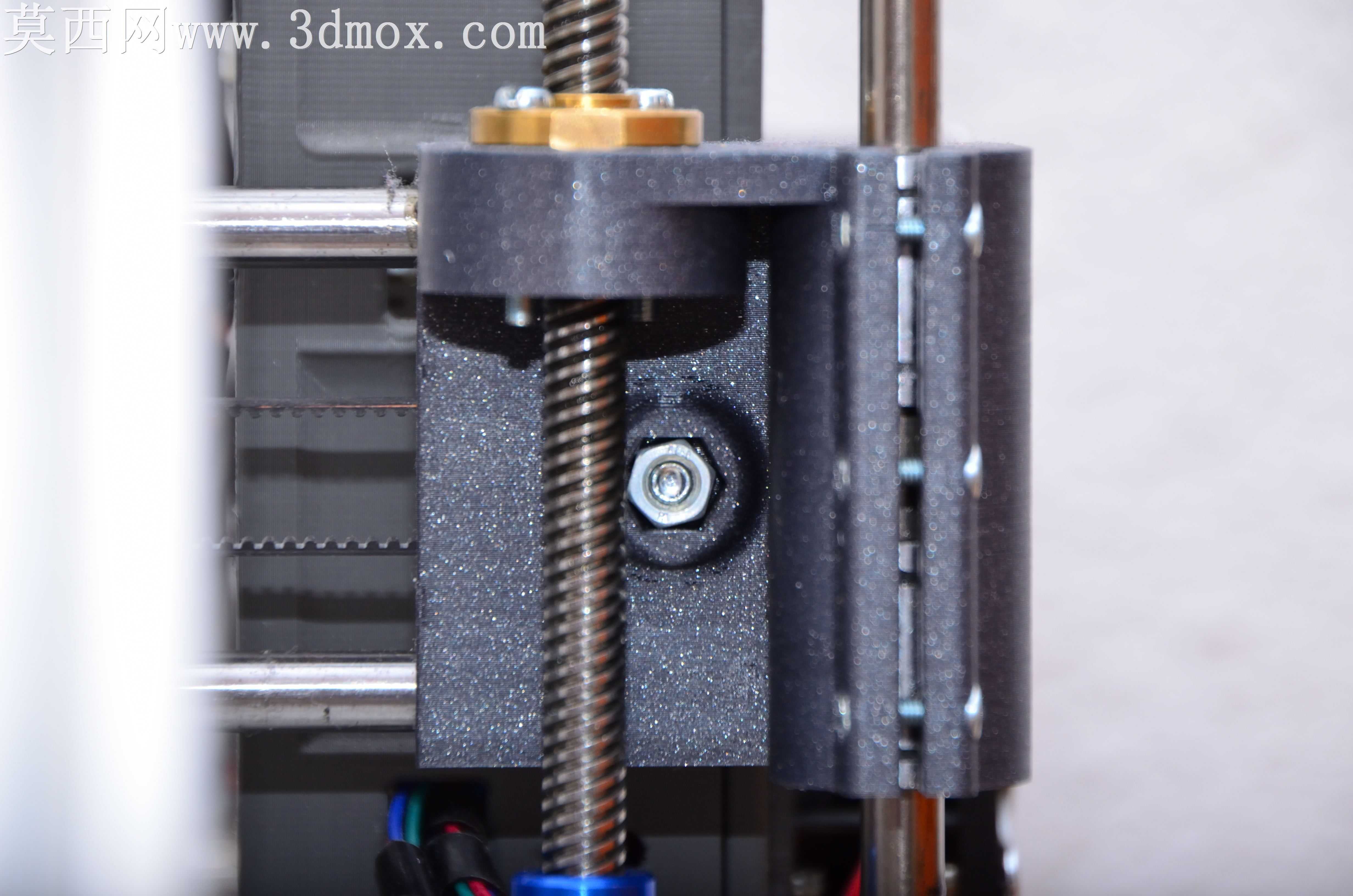

该作品为适配MendelMax 3D打印机的X轴功能组件三维建模成果，整体采用参数化建模思路完成全结构搭建，建模过程中严格遵循3D打印设备的运动精度要求，对各配合部件的公差预留做了精细化设定。模型完整还原了X轴的双光轴直线导向结构，两端的轴座固定件做了加强筋结构设计，既保证光轴安装的同轴度要求，也兼顾了轻量化的减重需求，轴座上的安装孔位完全匹配对应机型的机架安装标准，可直接导出工程图用于零件加工。中部的运动滑台集成了BMG挤出机构安装位，建模时对挤出轮、压紧弹簧、送丝通道的结构做了1:1还原，滑台与光轴配合的直线轴承安装位做了同轴度约束，保证滑台沿X轴运动时无卡顿、无偏摆。模型还整合了改装后的接近传感器安装结构，将原探针式限位替换为感应式接近传感器，安装位做了高度可调的槽位设计，方便用户根据实际装配情况调整限位触发位置，送丝风扇的安装架也做了结构优化，将原有螺纹嵌件替换为六角形螺母预埋结构，提升了塑料打印件的连接强度。渲染阶段采用金属质感材质搭配工程塑料材质区分不同零件，金属光轴、轴承、螺丝部件赋予磨砂金属材质，挤出机外壳、轴座等打印件赋予哑光PLA材质，绿色的传感器部件做了半透明工程塑料质感区分，打光采用三点布光方案，清晰展现各部件的装配关系与结构细节，所有零件间的装配约束完全符合实际机械装配逻辑，无干涉、无错位，可直接用于运动仿真验证，也可导出通用格式用于零件生产或整机改装参考，整体设计在原有开源方案基础上做了多处结构优化，提升了X轴组件的运行稳定性与装配便利性。
