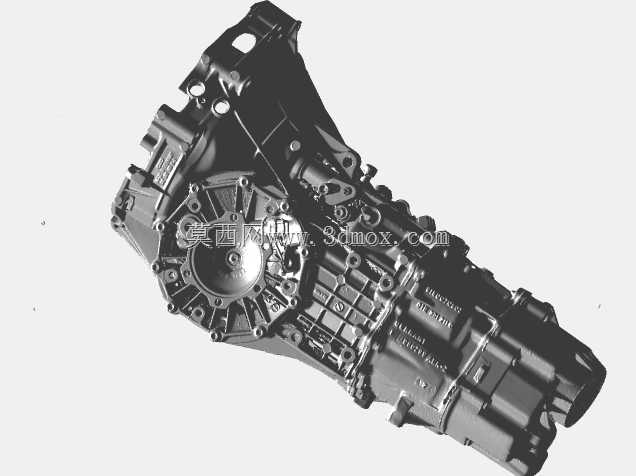

汽车纵置自动变速器传动结构三维数模

项目分类:变速器 发布时间:2022-05-13 ID:629863
  • 汽车纵置自动变速器传动结构三维数模
  • 汽车纵置自动变速器传动结构三维数模
  • 汽车纵置自动变速器传动结构三维数模
  • 汽车纵置自动变速器传动结构三维数模
  • 汽车纵置自动变速器传动结构三维数模
  • 汽车纵置自动变速器传动结构三维数模
  • 汽车纵置自动变速器传动结构三维数模
  • 汽车纵置自动变速器传动结构三维数模

  在前置后驱、四驱乘用车辆以及部分轻型商用车的动力总成布局中,自动变速器始终是决定动力传递效率、换挡平顺性与整车燃油经济性的核心部件,本次呈现的纵置自动变速器三维结构,完整还原了量产装车状态下的总成形态,覆盖外部壳体、连接法兰、安装吊点、换挡执行机构外露接口等全部外部特征,可直接用于动力总成舱体布置匹配、周边零部件间隙校核、维修拆装模拟等工程场景。从实际装车应用来看,这类纵置自动变速器通常匹配大扭矩输出的动力单元,输入端通过液力变矩器或双离合模块与发动机飞轮端连接,输出端通过传动轴将动力传递至后驱动桥,部分带分动箱接口的版本可直接适配四驱系统,在整车总装环节,变速器壳体上的定位销孔需要与发动机缸体后端的定位基准严格对齐,

  连接螺栓的拧紧力矩与顺序直接影响结合面的密封性能,避免长期运行后出现渗油问题。从结构设计逻辑来看,该变速器的外部壳体采用高压铸铝工艺成型,壳体表面分布的加强筋并非随意设置,而是根据齿轮传动过程中产生的径向力、轴向力分布路径做的刚度强化,在轴承安装座、换挡轴伸出端等受力集中的位置,筋条厚度与走向完全匹配载荷传递方向,既能够控制壳体整体重量,又能避免高扭矩输入时壳体出现形变导致齿轮啮合间隙异常。壳体上预留的各类接口也完全遵循量产车的通用布置规范,包括顶部的通气阀安装孔、侧面的油冷器进出油口、底部的油底壳结合面、后端的车速传感器安装位,以及换挡执行机构的安装平面,在做整车布置时,可直接基于这些接口位置匹配周边的管路、线束、换挡拉索的走向,

  不需要额外做位置修正。在安装边界层面,该变速器的输入端法兰止口尺寸、壳体连接螺栓孔位分布完全对应主流纵置动力的匹配标准,前端与发动机结合的面轮廓度控制在0.1mm以内,保证动力输入轴与发动机曲轴的同轴度要求,避免长期运行出现轴系偏磨、振动异常的问题;侧面的发动机安装支架固定点位置经过载荷校核,可承载变速器总成的全部重量,同时承受急加速、急减速工况下的纵向冲击载荷;输出端的法兰连接尺寸适配常规规格的传动轴万向节,在做传动系匹配时可直接计算传动轴的工作角度,验证极限跳动状态下是否存在运动干涉。针对有限元分析场景,该模型的几何特征完整保留了受力关键位置的细节,没有做过度的圆角简化或特征删除,可直接导入仿真软件划分网格,开展壳体刚度分析、

  模态分析、安装点强度校核等工作,分析结果与实际零件的测试数据偏差可控制在工程允许范围内。在维修培训场景中,该模型可用于展示变速器的外部部件分布,帮助维修人员快速识别各类传感器、油口、固定点的位置,熟悉拆装过程中需要避让的管路与线束走向,减少实车操作时的误操作风险。不同于简化的原理类模型,该数模的所有外部特征均来自量产实物的逆向测绘,各个安装点的相对位置、接口尺寸、外形轮廓都与实物保持一致,不存在原理类模型常见的尺寸偏差、特征缺失问题,不管是用于整车前期的总布置方案验证,还是用于传动系统的教学演示,或是用于维修工装的设计参考,都能够满足工程层面的精度要求,不需要额外做大量的特征修正工作。在做整车碰撞仿真的动力总成建模时,该模型的外形轮廓与质心位置也可直接作为参考,准确模拟碰撞过程中动力总成的位移轨迹,验证前舱结构的碰撞吸能设计是否合理,避免因模型简化导致仿真结果与实车测试出现较大偏差。
