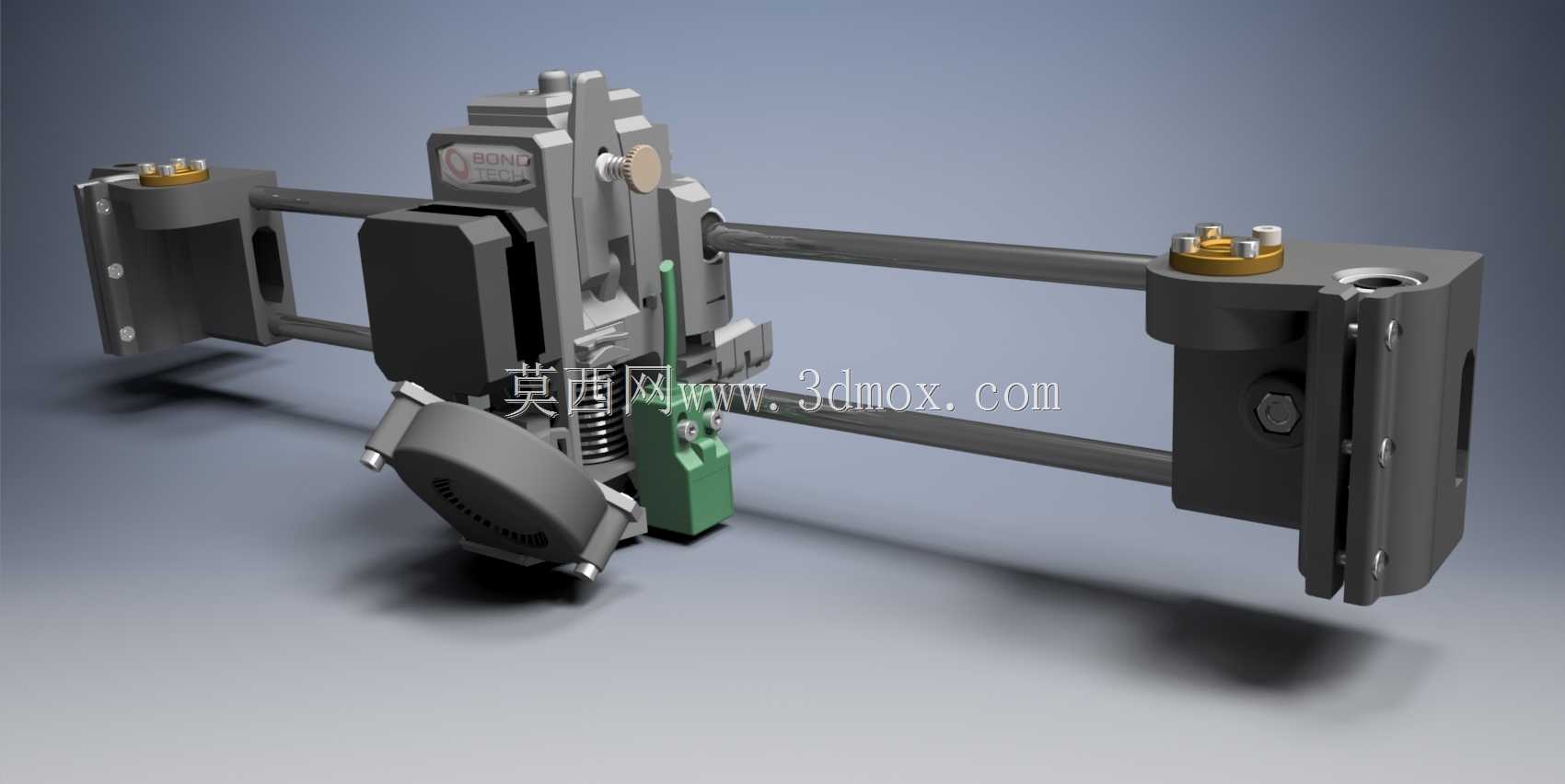

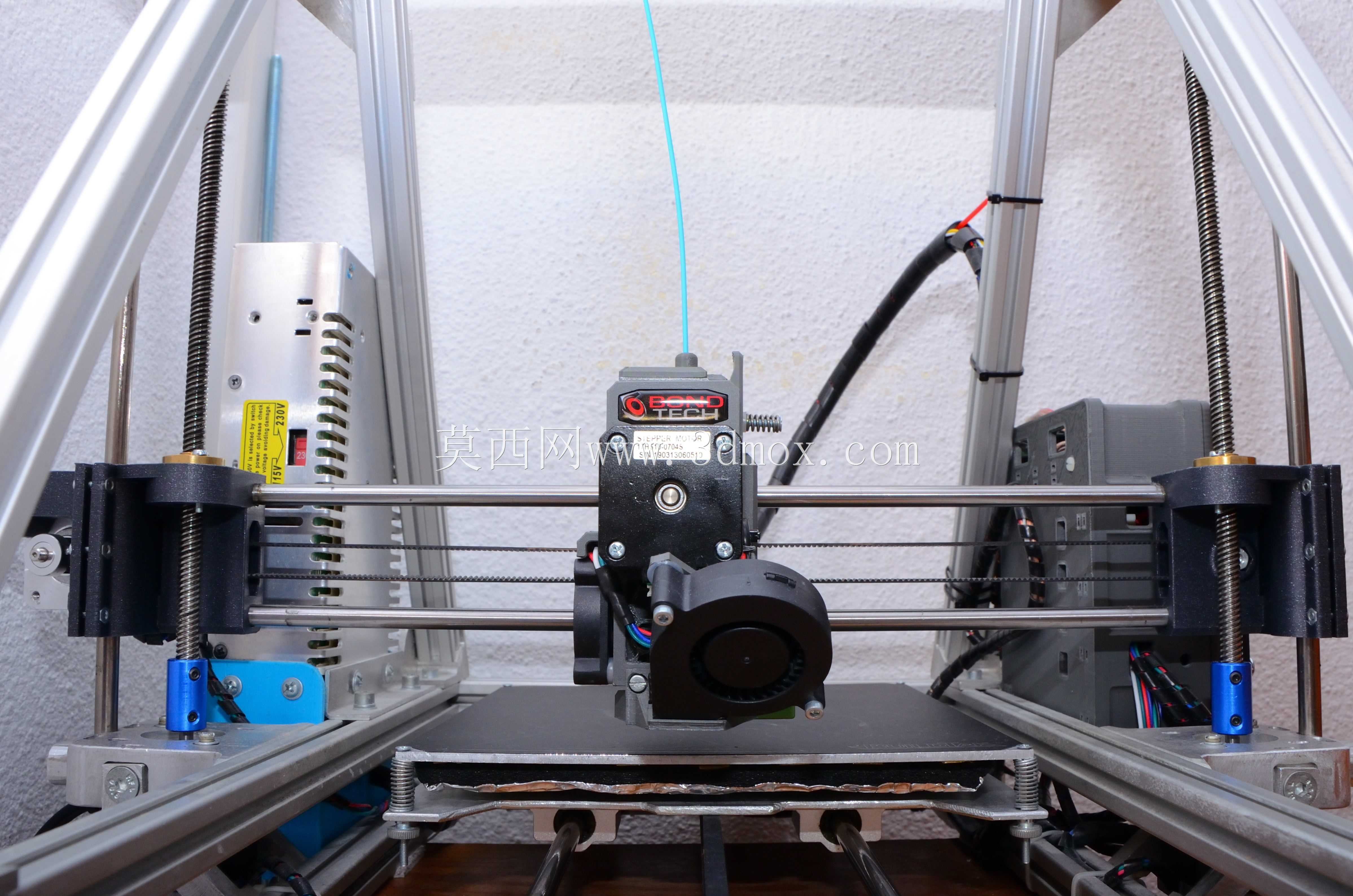

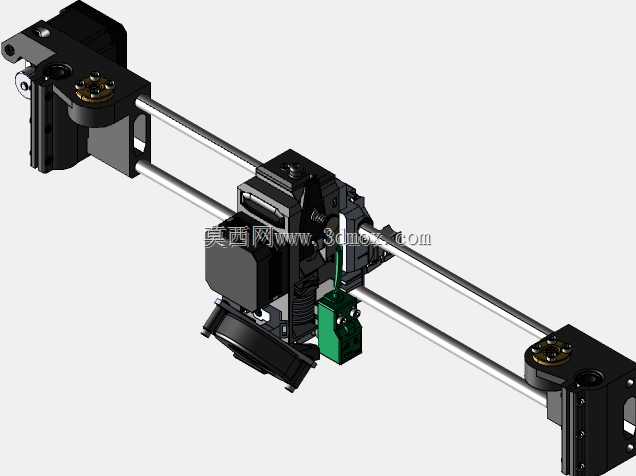

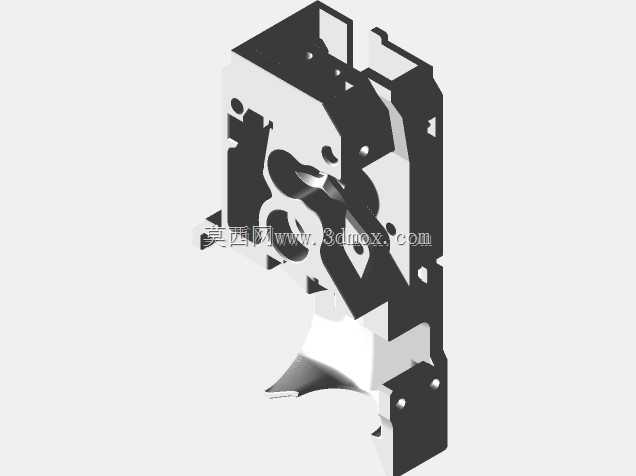

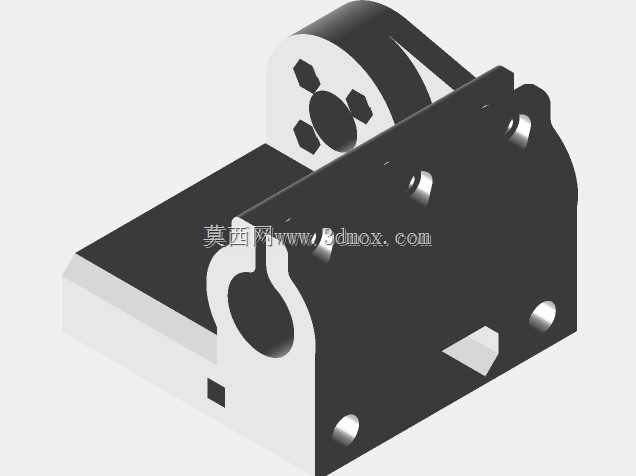

MendelMax1.5打印机X轴传动组件

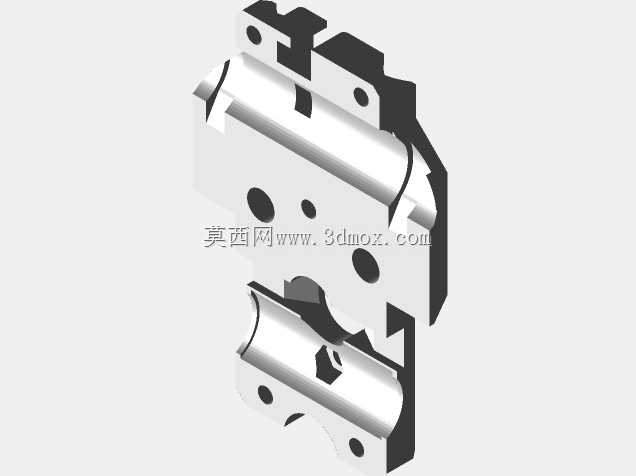

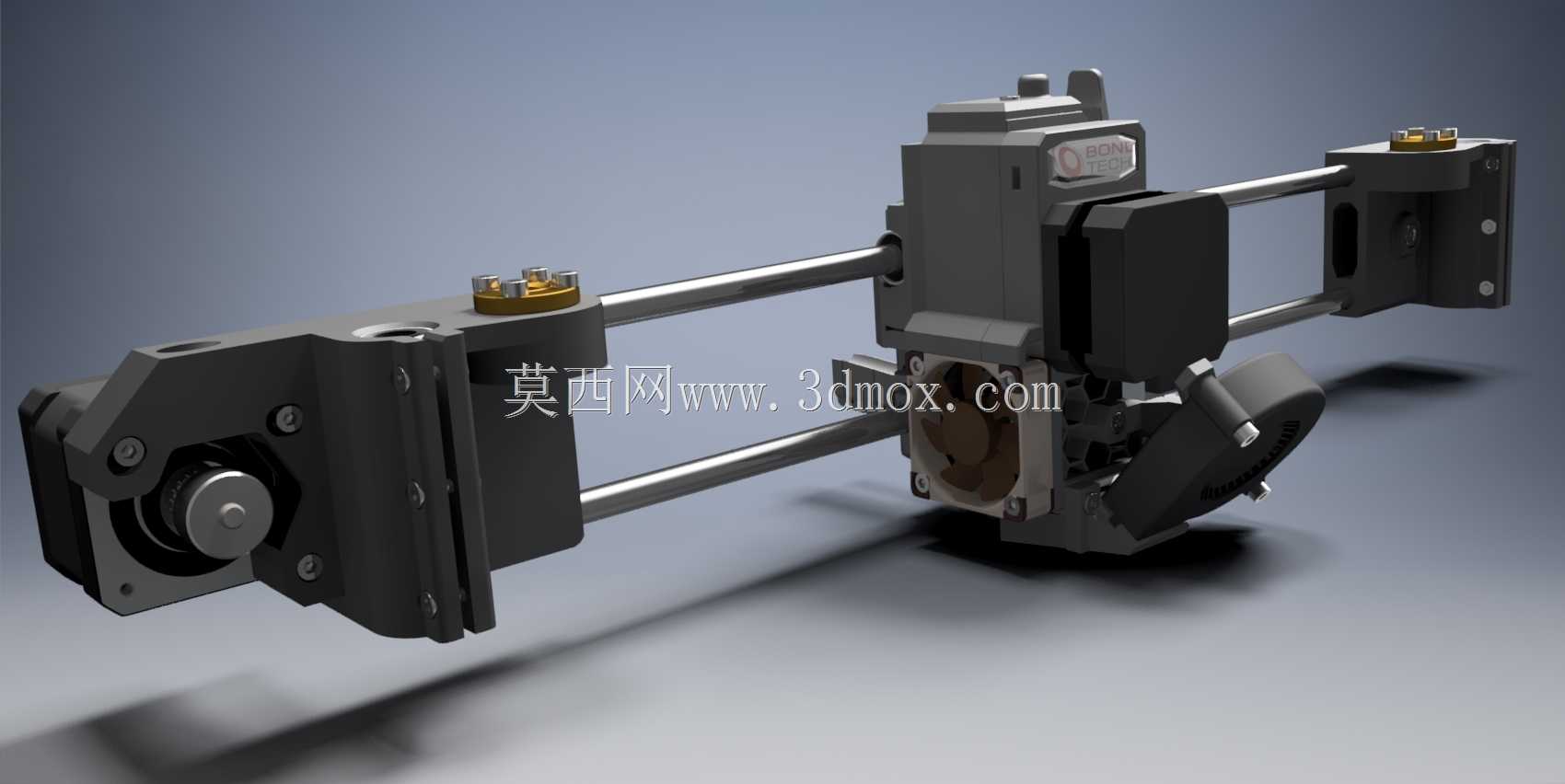

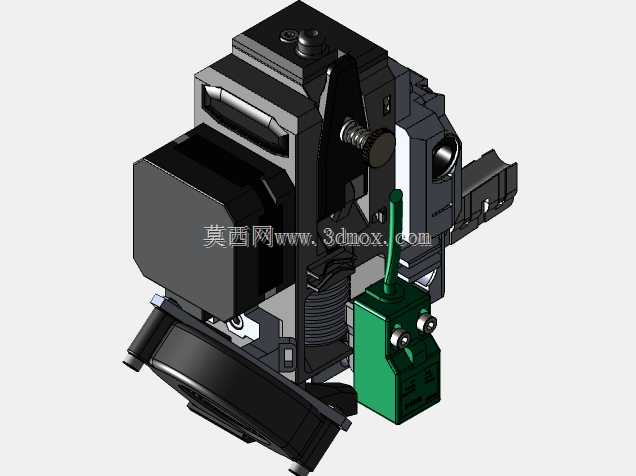

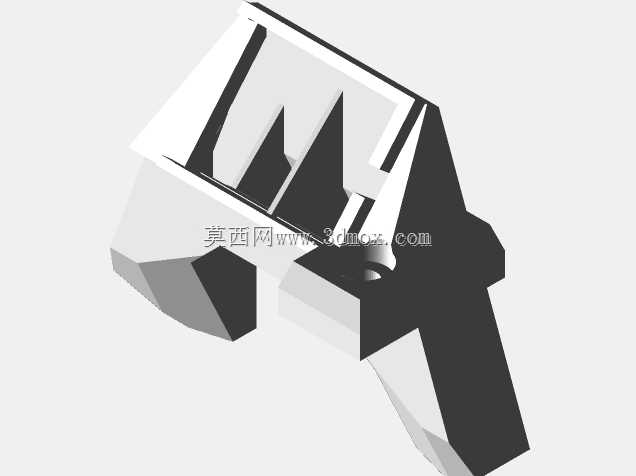

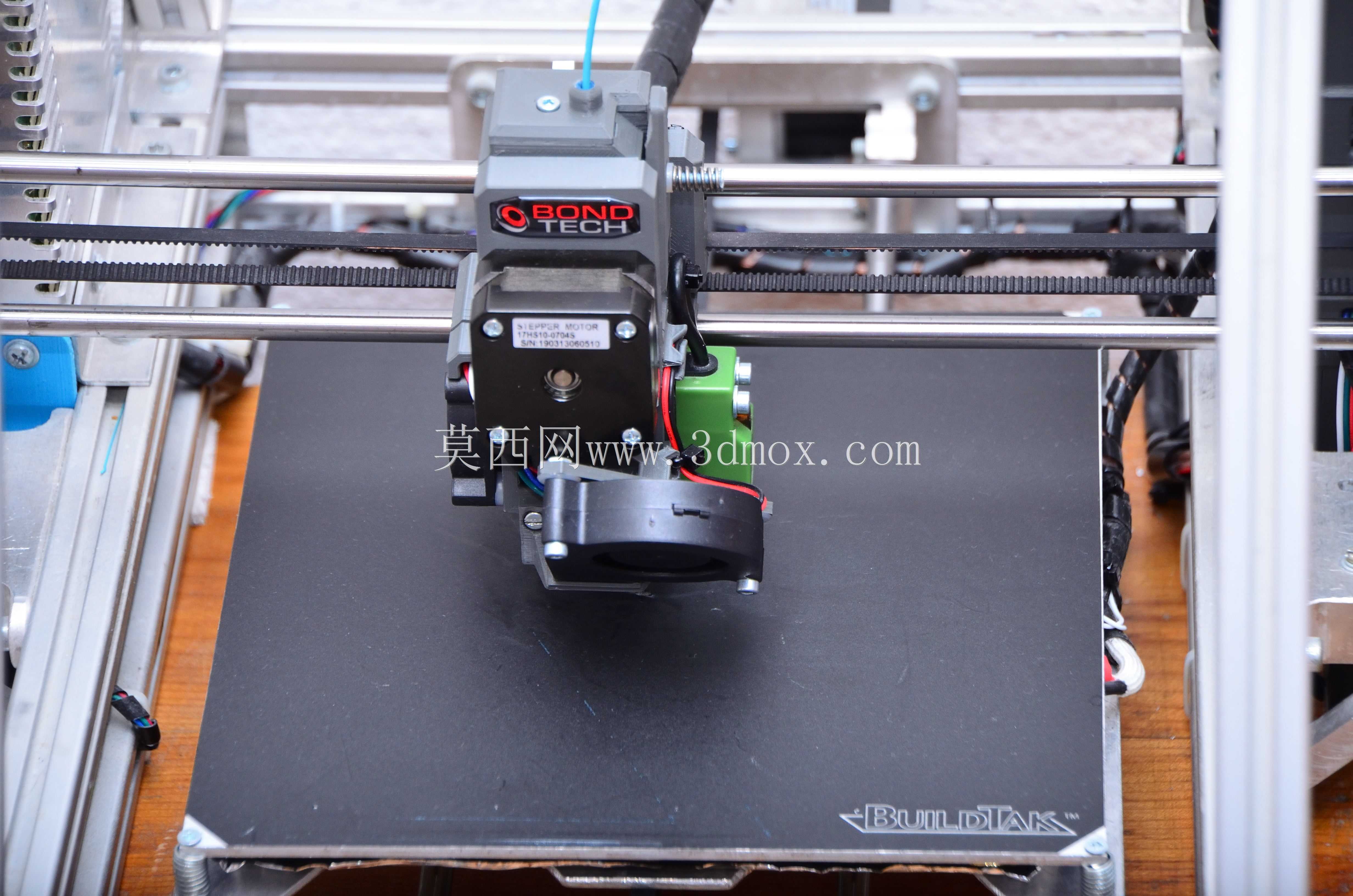

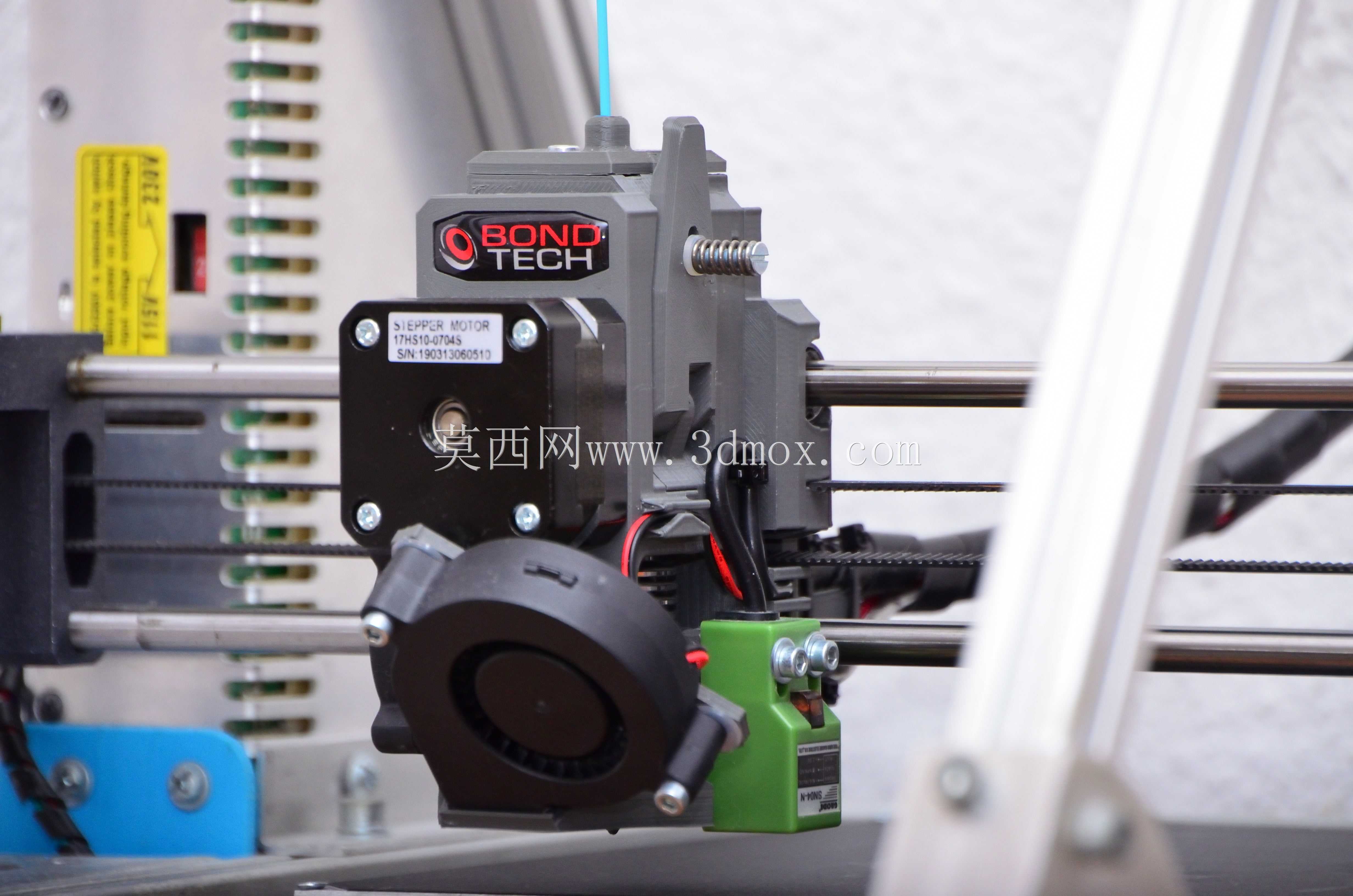

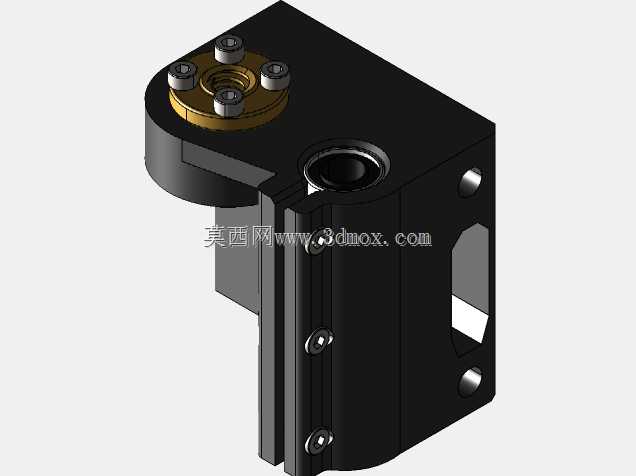

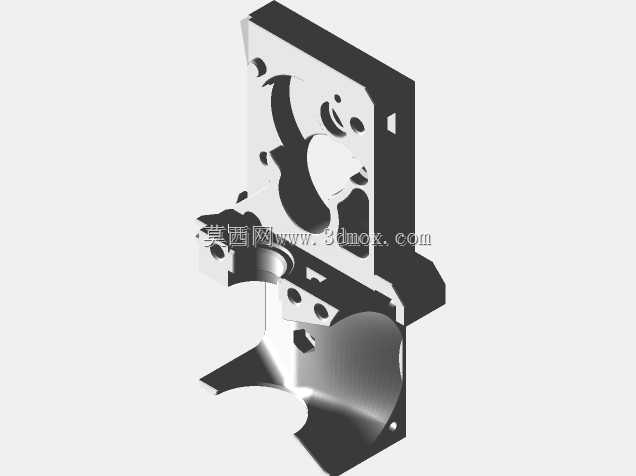

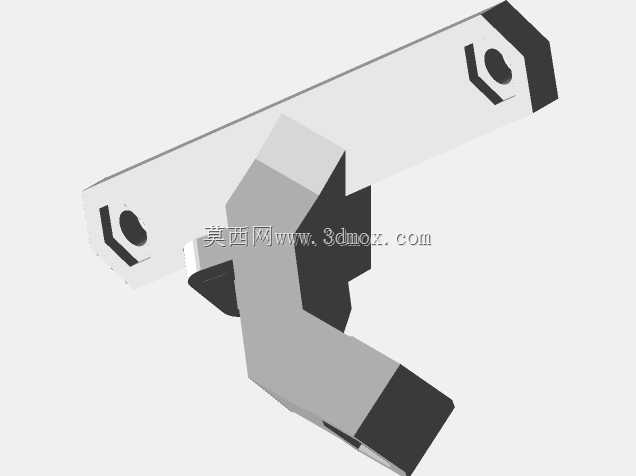

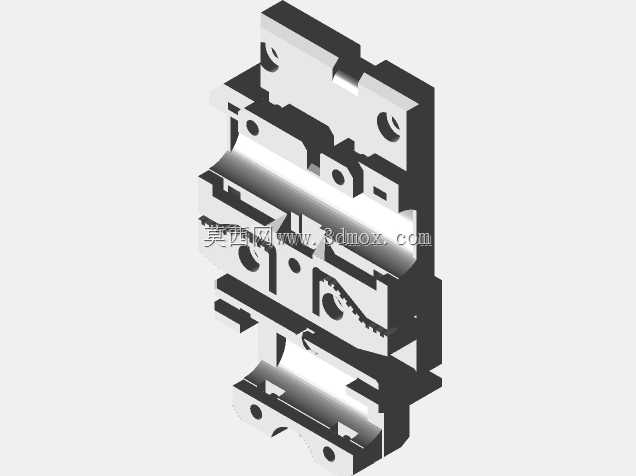

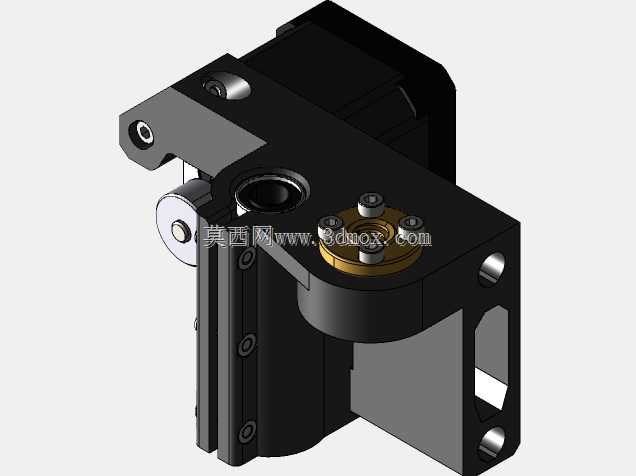

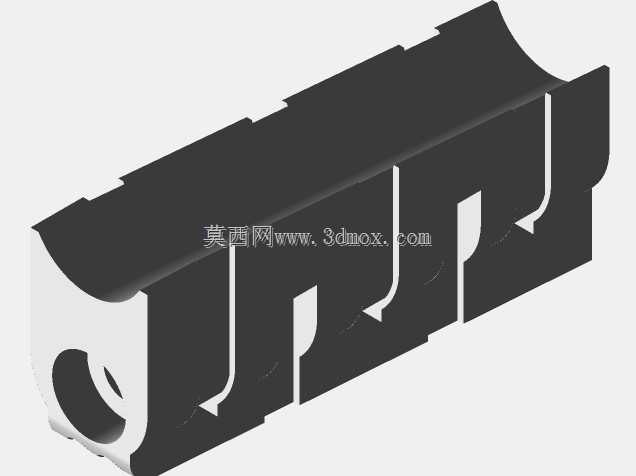

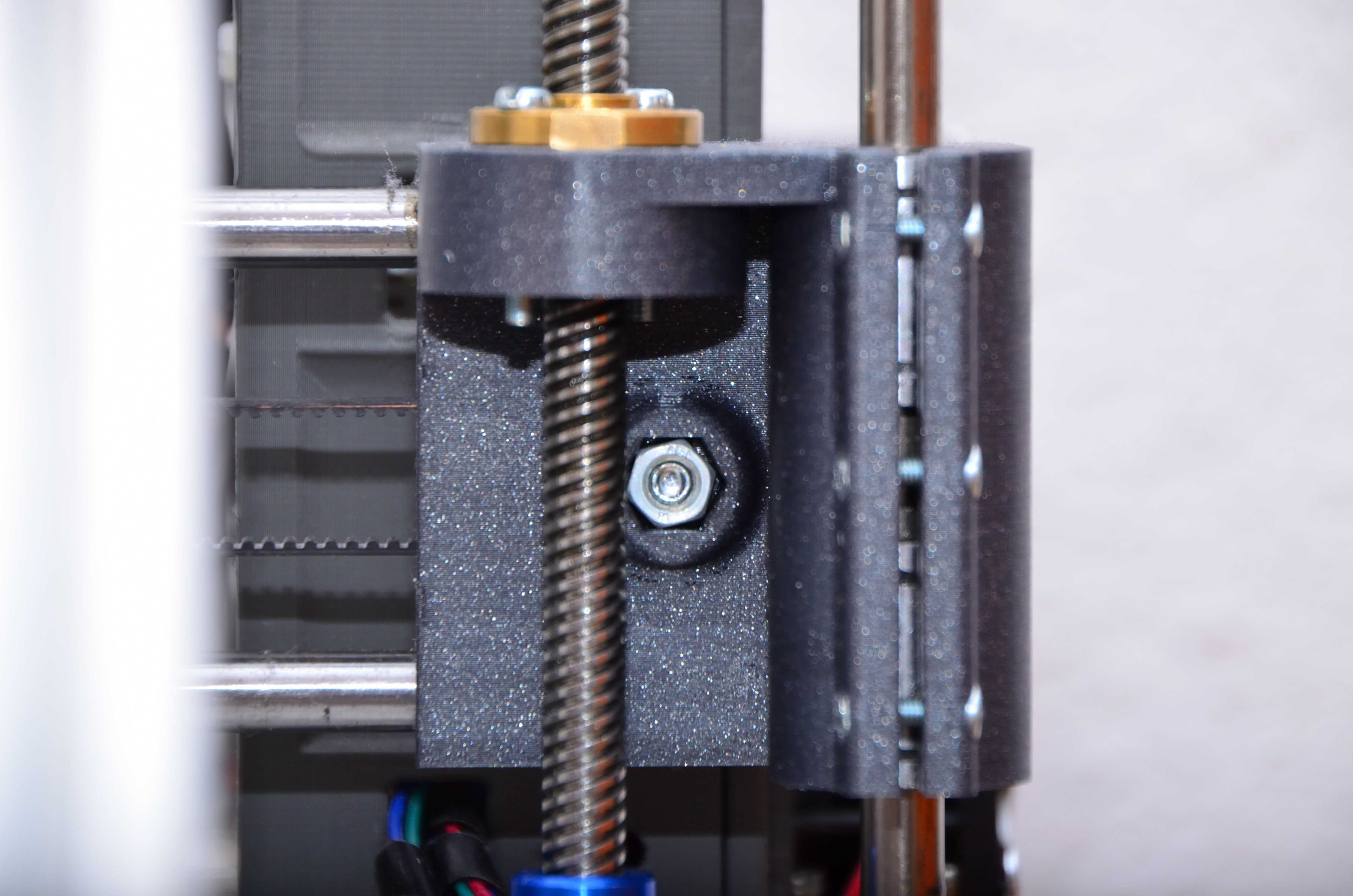

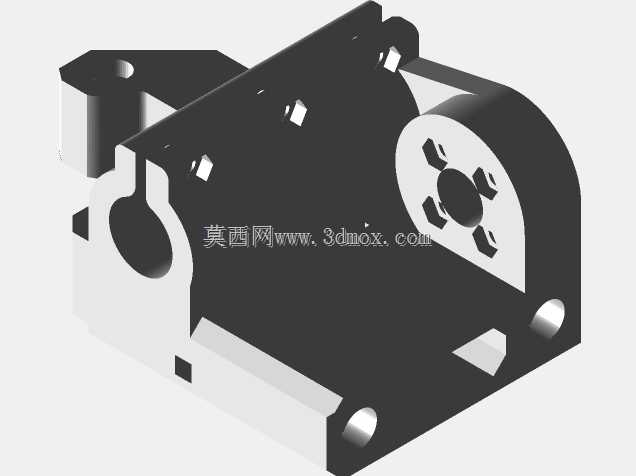

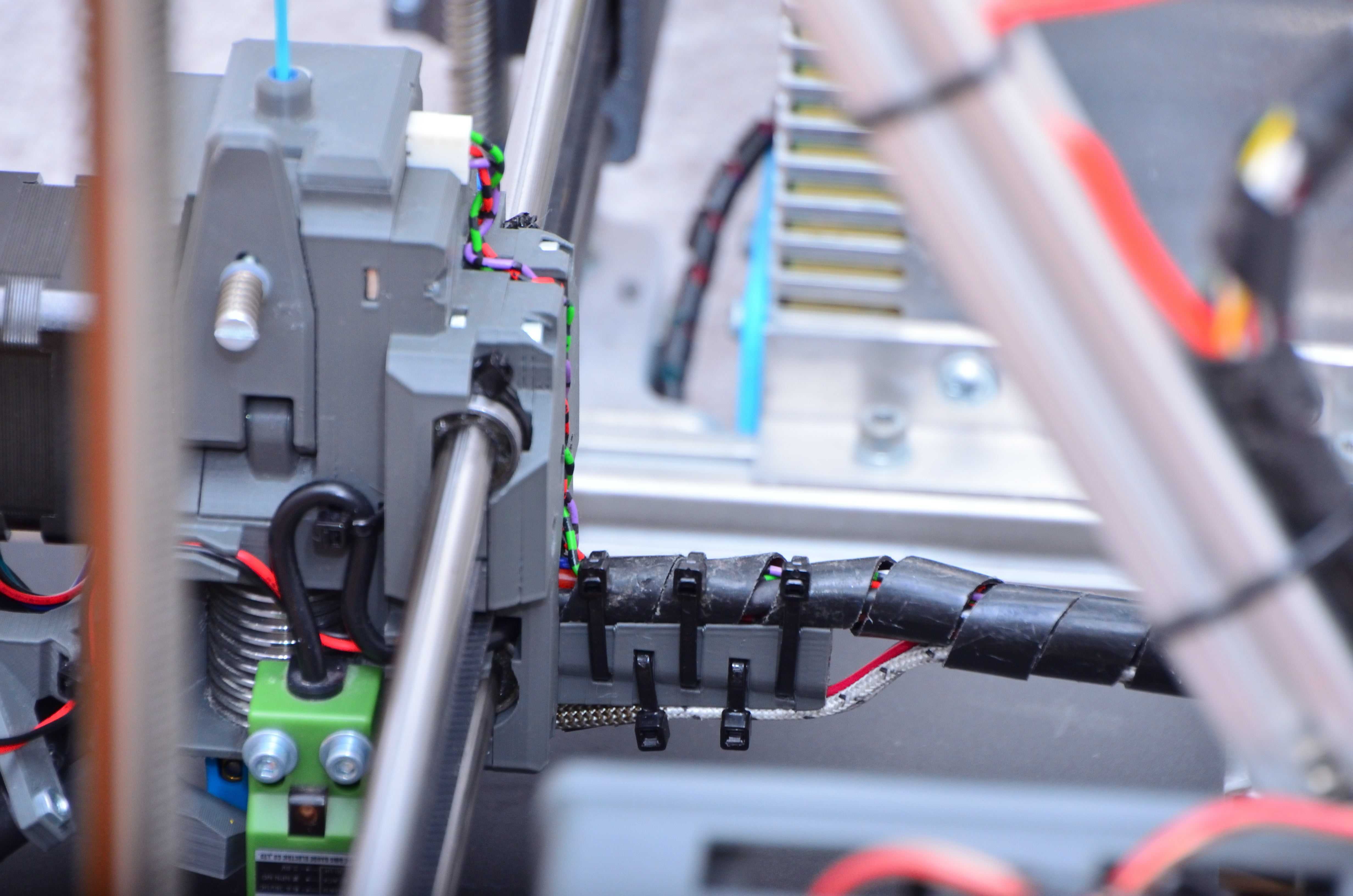

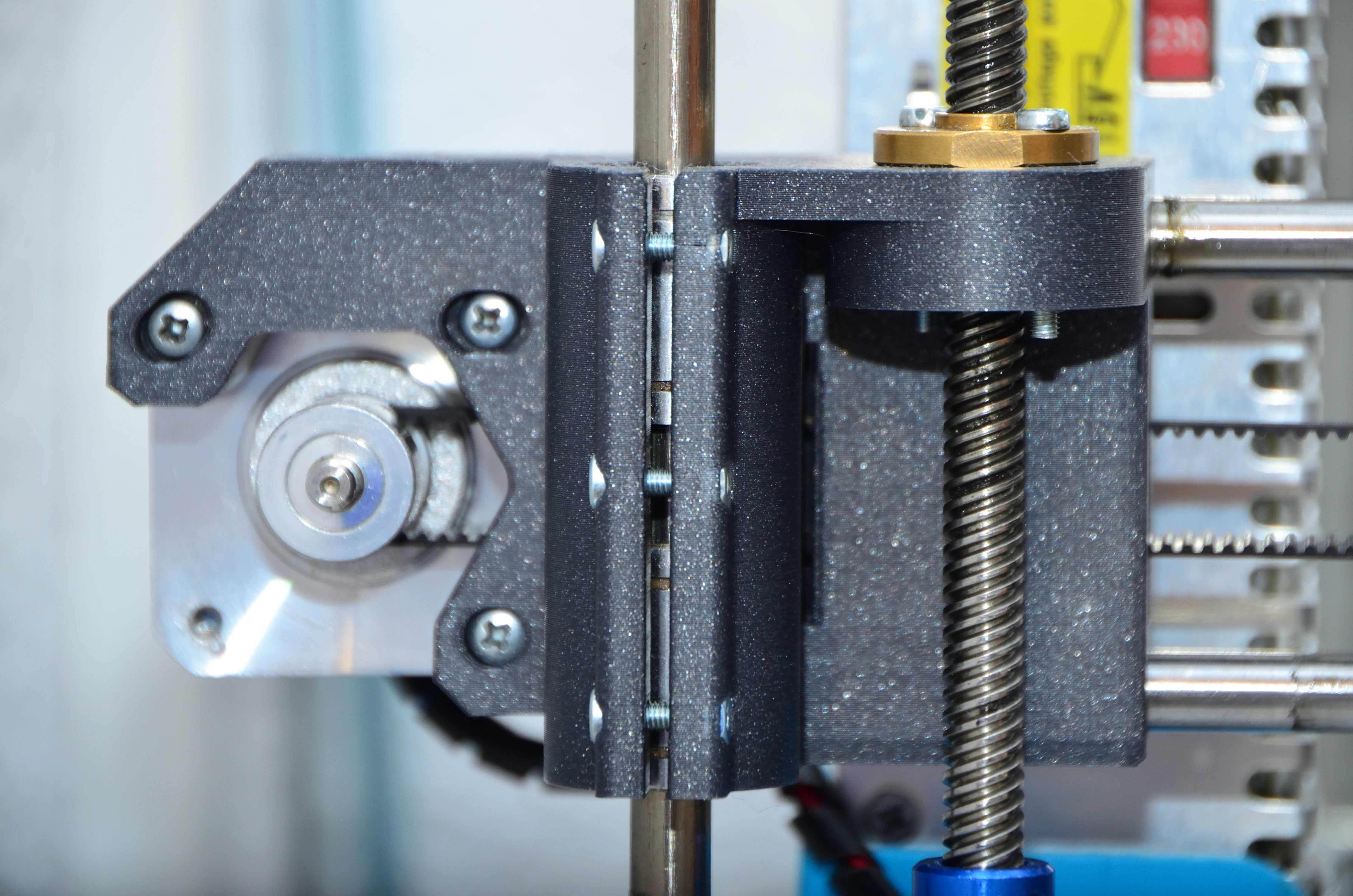

桌面级FDM设备X轴长期运行后，惰轮与电机端安装孔位错位会直接导致同步带张力不均，轻则打印层纹偏移，重则带齿跳步造成整版工件报废，常规原厂结构未预留孔位微调余量，现场维护只能靠锉刀扩孔强行对位，装配精度完全依赖技工手感。这套X轴组件针对惰轮和电机端的孔位做了对齐修正，惰轮座上额外增设螺钉位，可在装配完成后微调惰轮轴向位置，无需拆解主体就能校准同步带平行度，从根源上消除带边偏磨的隐患。端电机和惰轮的安装座经过适配调整，轴承和梯形螺母的中心距调整到30mm，匹配市面主流挤出机的安装尺寸，加装的锁紧轴承座能把X轴轴向窜动控制在0.02mm以内，高速往复运动时不会出现轴端晃量。挤出机安装位由原厂一体结构改为适配BMG挤出机的分体接口，支持可在拧紧轴承座2的状态下更换挤出组件，不用反复拆卸光轴校准同轴度，日常维护效率提升近六成。灯丝传感器位置替换为适配Duet3D控制板的型号，P.I.N.D.A探头更换为5mm量程的SN04-N感应式接近传感器，方形螺母和螺纹嵌件全部改为六角螺母预埋结构，改款的散热风扇安装座强度更高，自带的筛带张紧结构不用额外加装张紧器，光轴两端的固定座做了沉头孔设计，安装时螺丝不会突出端面刮碰外壳。光轴与线性轴承的配合公差选了H7/g6间隙配合，既能保证滑动顺畅，又不会出现径向晃量，同步带轮的内孔做了D型切面，和电机轴配合时不用打顶丝就能传递足够扭矩，长期正反转也不会出现轮轴打滑的问题。所有塑料安装件的壁厚都做了加厚处理，受力部位加了三角加强筋，打印件填充率不用拉满就能达到足够的结构强度，兼顾轻量化和刚性需求。
