基于树莓派的视觉分拣硬件结构设计

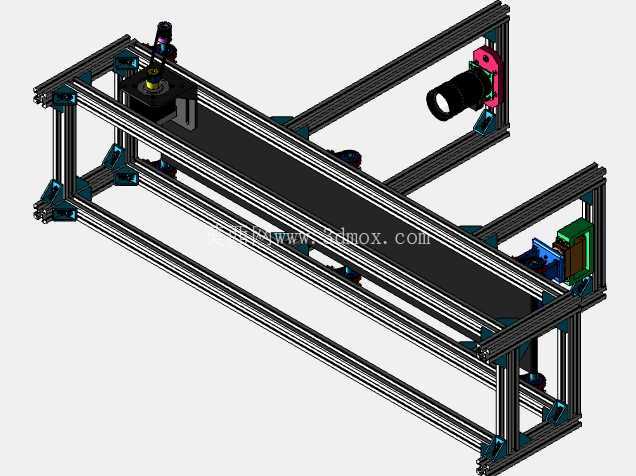

　　这套硬件结构针对小规格紧固件的自动化分拣场景开发，核心适配螺栓、螺母这类标准件的快速识别分选需求，可直接嵌入桌面级小型分拣产线，替代传统人工分拣的重复劳作，适配教学实验、小批量零件分拣工位的使用需求。整体框架采用工业铝型材搭建，型材槽口直接兼容标准T型螺栓安装，无需额外定制连接座，现场组装时可根据实际工位的输送长度需求裁切型材长度，框架两侧的安装面预留了充足的拓展空间，可根据识别物料的尺寸调整视觉组件与执行机构的相对位置。

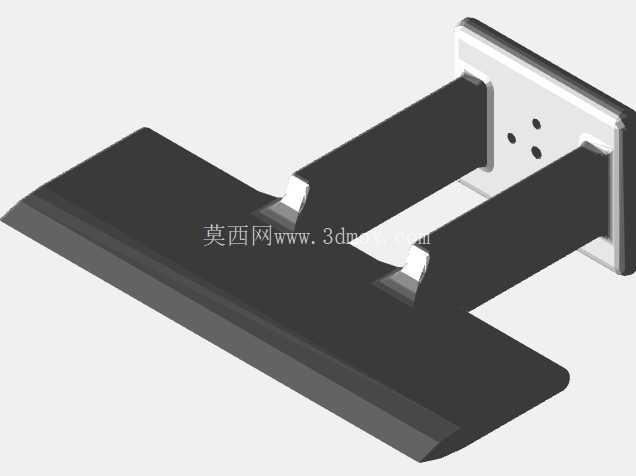

　　视觉采集模块的安装支架做了角度微调结构，摄像头固定座预留了弧形调节槽，可在15度范围内调整镜头俯角，匹配不同宽度输送面的视野覆盖需求，镜头到输送皮带表面的工作距离控制在120mm-180mm区间，可覆盖M2到M12规格紧固件的清晰成像需求，避免小规格零件成像模糊导致的识别误判。分拣执行端采用MG996R伺服作为动力源，伺服安装座直接卡接在铝型材槽内，可沿输送方向调整挡板的触发位置，挡板机构做了轻量化镂空设计，动作响应延迟控制在0.2s以内，当视觉系统识别到对应规格的零件到达分拣位时，伺服带动挡板伸出，将目标零件导入对应料道，挡板的伸缩行程预留了10mm的余量，可避免零件卡滞在挡板与输送面的间隙中。

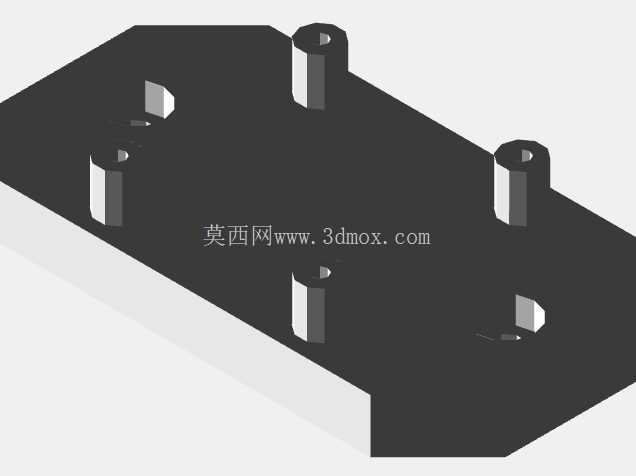

　　所有3D打印部件的安装孔位均做了适配标准紧固件的公差设计，打印件与铝型材的贴合面预留了0.2mm的安装间隙，避免FDM打印的翘曲变形导致装配干涉，摄像头支架的走线槽做了内嵌设计，可将USB排线完全藏入支架内部，避免运动过程中线缆剐蹭输送面上的零件。输送部分的主动辊与从动辊安装座同样采用打印件制作，辊轴的安装孔位适配标准6mm光轴，张紧结构直接集成在从动端安装座上，通过侧面的锁紧螺丝即可调整皮带张紧度，无需额外设计张紧轮结构，降低整体装配复杂度。

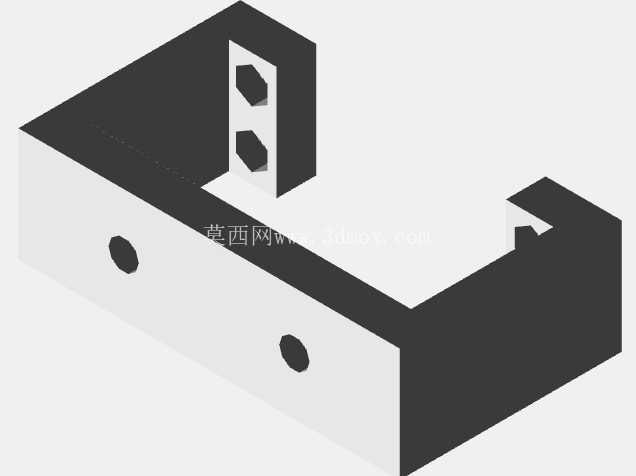

　　整套结构的横向安装边界控制在400mm以内，纵向深度不超过150mm，可直接放置在标准工作台面上使用，不需要额外做地基固定，所有外接线缆均从框架侧面的型材槽内走线，整体外观整洁，不会出现线缆缠绕运动部件的风险。在设计过程中，所有打印部件均做了受力优化，伺服安装座的受力筋厚度设置为3mm，可承受伺服快速启停带来的冲击力，避免长期使用后安装座出现开裂变形；挡板与伺服输出轴的连接位做了D型孔设计，可消除传动间隙，保证挡板每次动作的位置精度，重复定位误差控制在0.5mm以内，不会出现挡板错位导致的分拣失败。视觉模块的补光位预留了标准LED灯条的安装槽，可根据现场光照条件加装补光组件，降低环境光线变化对识别准确率的影响，整套结构除铝型材、标准紧固件、伺服、摄像头、皮带、辊轴外，其余结构件均可通过桌面级FDM打印机制作，备件替换成本极低，适合教学场景下的二次开发与改装，使用者可根据自身的分拣需求更换不同长度的挡板，或是调整摄像头的安装高度，适配不同尺寸规格的零件分拣作业。
