10.1英寸触控屏适配安装防护外壳结构

在桌面级FDM3D打印设备的操控端改造场景中，触控屏作为人机交互的核心载体，其安装防护结构直接影响设备操作的便捷性与长期使用的稳定性。这款适配10.1英寸HAMTYSAN触控屏的外壳结构，主要解决裸屏直接安装时边缘易磕碰、电路板裸露积灰、安装孔位无法匹配现有设备面板的实际工程问题，同时兼顾操作时的视觉角度与手部操作的人机工程需求。

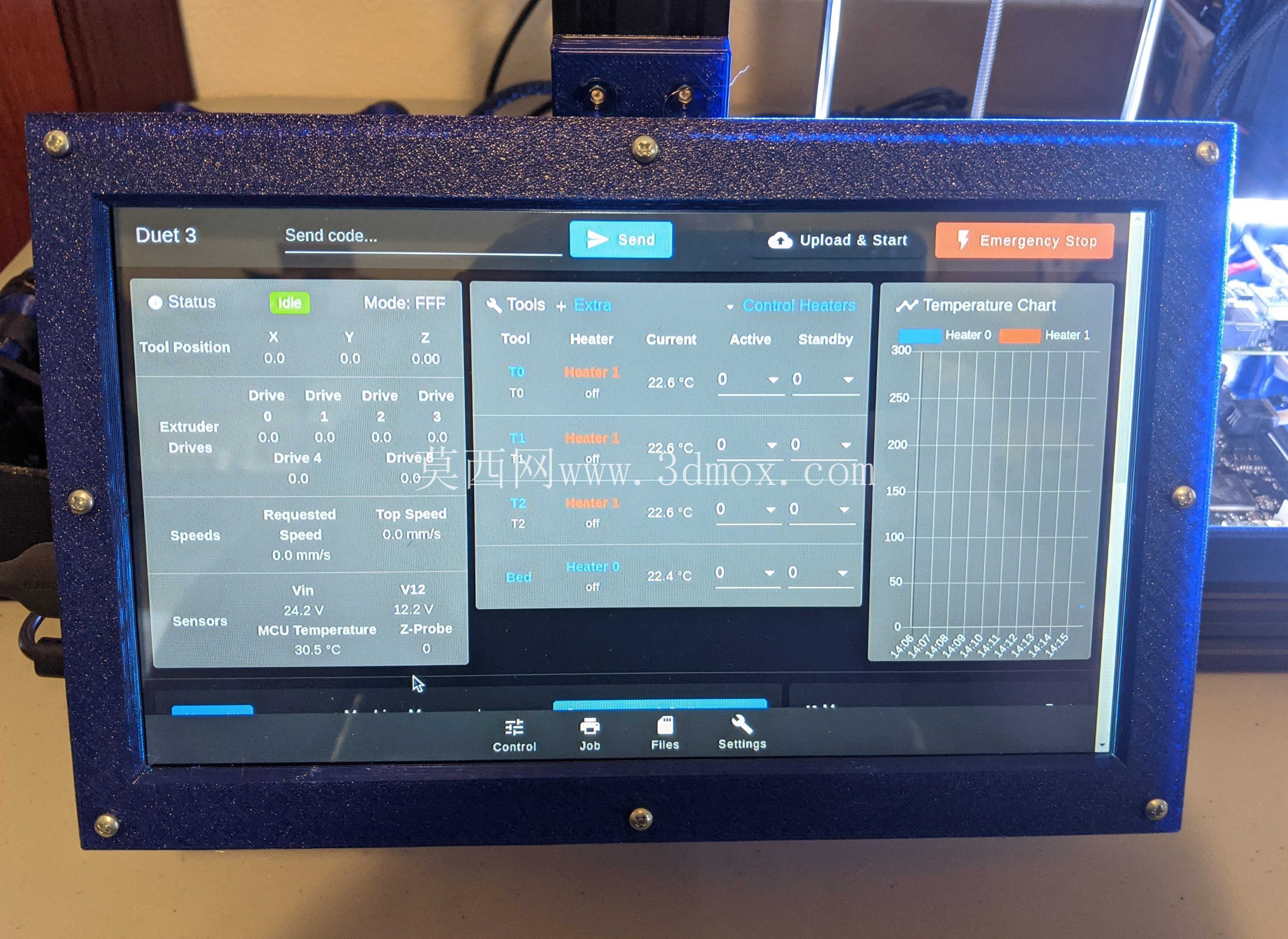

从实际使用场景出发，这类大尺寸触控屏多用于多喷头、多模块扩展的进阶型3D打印设备，这类设备往往需要同时展示温度曲线、轴体运动状态、挤出机参数、文件进度等多组实时数据，小尺寸屏幕无法承载多分区的信息展示需求，10.1英寸的屏幕尺寸刚好可以在单屏内排布状态区、控制区、参数图表区三个核心功能模块，无需频繁切换页面，操作人员在调机、打印过程中可以一眼获取所有关键运行参数，大幅降低操作时的视线跳转频率。

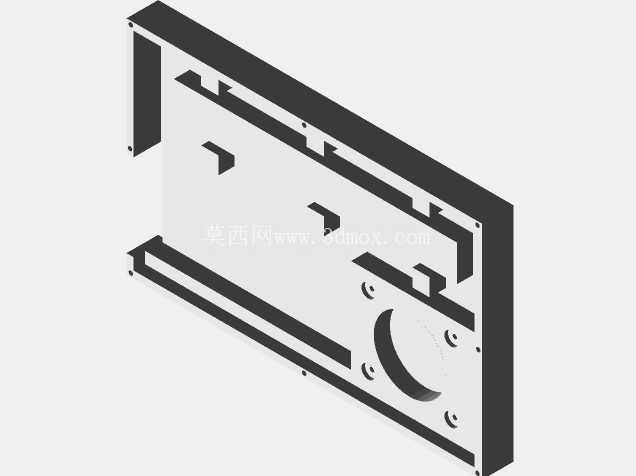

设计思路上，外壳采用前后框分体式结构，前框做窄边压边设计，刚好压住屏幕的显示黑边区域，不会遮挡有效显示范围，同时预留足够的屏幕容纳深度，避免挤压屏幕排线与背光层；后壳为核心的承载结构，所有安装固定点位都布置在后壳上，避免安装应力直接作用在屏幕玻璃上，防止屏幕因安装受力不均出现碎裂、触控失灵的问题。后壳上设置的M6安装孔严格按照47.817毫米的孔距排布，这个尺寸是经过实际装配验证的，刚好匹配常见的铝型材设备框架的安装槽位间距，不需要额外做转接件，直接使用T型螺栓就可以将整个屏幕组件固定在设备的正面操作区，安装时可以根据操作人员的站立或坐姿高度，调整屏幕的安装高度与倾斜角度，适配不同的操作习惯。

外壳的边框做了轻微的倒角处理，没有尖锐的棱角，避免操作人员在设备旁操作时被边角划伤；屏幕与前框的接触位置预留了0.2毫米的缓冲槽，可以粘贴薄款泡棉胶条，既可以填充屏幕与框体之间的间隙，防止灰尘从缝隙进入屏幕背部覆盖电路板，也可以在设备运行产生振动时起到缓冲作用，避免屏幕与硬塑料框体直接碰撞产生异响或者损坏。后壳上对应屏幕驱动板、接口的位置做了镂空开口，方便外接电源、通讯线材，不需要额外拆卸外壳就可以完成线材的插拔维护，开口边缘做了圆角处理，避免穿线时划伤线材外皮造成短路隐患。

从安装边界来看，整个外壳的外轮廓尺寸比屏幕本体单边宽出12毫米，这个宽度既可以保证框体有足够的结构强度，不会因为安装受力出现变形，也不会占用过多的设备面板空间，给旁边的急停按钮、SD卡插槽、USB接口等其他组件留出足够的安装位置。外壳的壁厚设置为2.5毫米，这个厚度对于3D打印成型来说，既可以保证打印时的结构强度，不会出现打印变形、层间开裂的问题，也不会因为壁厚过大导致打印时间过长、材料浪费。固定点位的布置上，除了背部的两个M6主安装孔，屏幕的四个角位置都设置了M3的螺丝柱，用来将屏幕锁紧在后壳上，每个螺丝柱都做了加强筋处理，避免多次拆装螺丝后出现螺柱断裂的问题，螺丝柱的高度经过精准计算，锁紧后屏幕刚好被压在前框与后壳之间，不会出现松动晃动感，也不会因为锁附过紧压坏屏幕。

实际装配过程中，不需要额外做定制的密封件或者转接件，所有结构都可以通过3D打印直接成型，打印完成后只需要去除支撑、打磨掉毛边就可以直接装配，不需要二次加工。外壳的表面做了细微的磨砂纹理处理，打印完成后不需要额外做表面喷涂处理，就可以获得比较均匀的外观质感，同时不容易残留指纹与操作时的污渍，日常维护只需要用干布擦拭即可。针对设备运行时的散热需求，后壳对应屏幕驱动板芯片的位置设置了密集的散热格栅，既可以保证驱动板工作时产生的热量能够及时散出，避免长时间运行出现芯片过热卡顿、触控失灵的问题，也可以阻挡较大的杂物从开孔进入触碰电路板，造成短路损坏。

这类外壳结构除了应用在3D打印设备上，也可以适配小型数控雕刻机、桌面级激光切割机等需要人机交互界面的小型加工设备，只要设备的安装框架孔距匹配，都可以直接使用这套结构来安装触控屏，不需要重新设计外壳结构，大幅缩短设备改造时的结构设计周期。在做结构建模时，所有的安装孔位、避让空间、容纳尺寸都经过实际装配验证，不存在干涉问题，屏幕装入后不会出现排线挤压、接口对位不准的问题，装配完成后屏幕的触控精度不会受到外壳结构的影响，按压屏幕边缘位置也不会出现触控偏移的情况。
