可3D打印VLC ARM步进电机机械臂结构

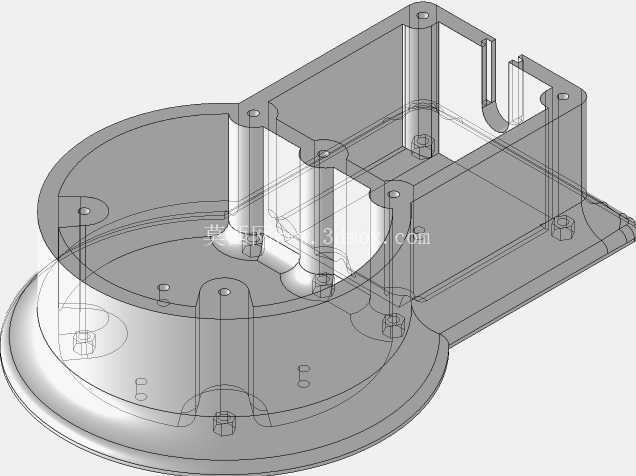

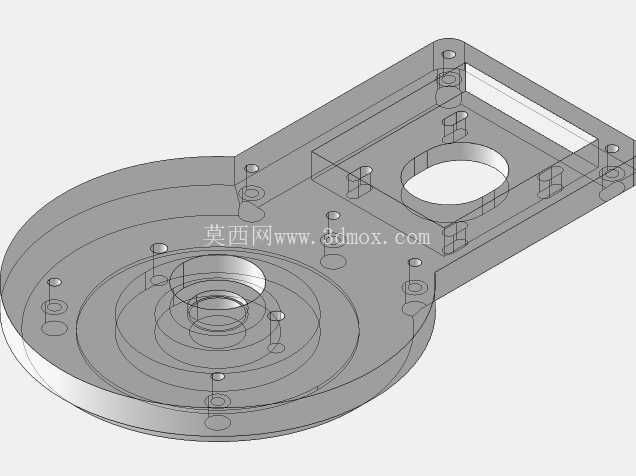

　　这套可打印机械臂的旋转驱动核心采用步进电机直连同步带传动结构，在桌面级小型自动化作业场景中，可承担轻载物料转运、视觉检测工位的工件姿态调整、教学实验平台的运动演示等实际用途，适配小负载、低转速、高精度定位的桌面作业需求，无需额外配置大功率驱动单元，常规42型步进电机的输出扭矩即可满足整套机构的负载要求。从结构设计逻辑来看，整套旋转底座采用一体化承载思路，底部圆形基座预留了标准的安装孔位，可直接固定在铝型材工作台或者木质实验台面上，安装边界的孔位间距适配常规2020、3030铝型材的槽距，不需要额外加工转接板就能完成固定，基座的腔体内部预留了步进电机、驱动板以及同步带张紧机构的安装空间，所有安装柱的位置都对应步进电机的标准安装孔，装配时不需要额外做位置调整，直接通过螺栓就能完成电机的固定。

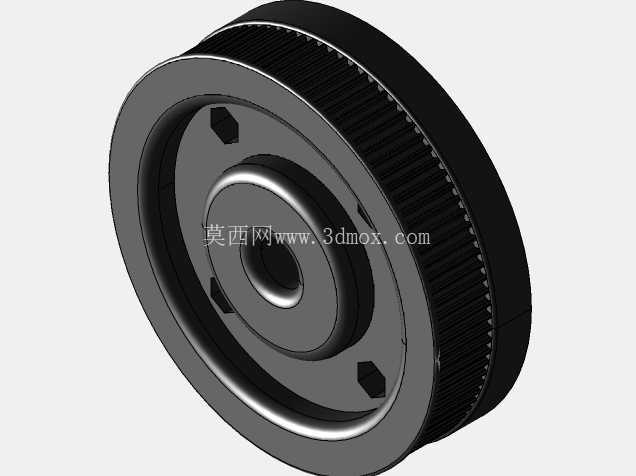

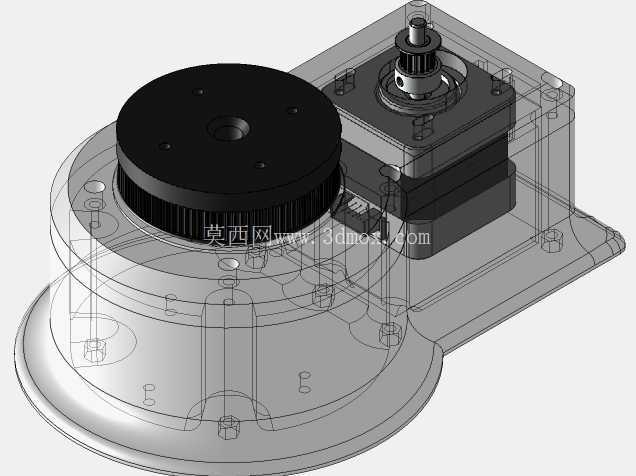

　　上部旋转平台采用大直径回转支撑结构，黑色转盘部分通过同步带和步进电机输出轴的带轮连接，传动比设置兼顾了定位精度和旋转速度，既不会因为传动比过小导致转动惯量过大丢步，也不会因为传动比过大拖慢作业节拍，同步带的张紧结构设计在电机安装位旁，通过腰型孔调整电机位置就能实现皮带张紧度调节，不需要额外设计张紧轮，减少了整体零件数量，也降低了3D打印的装配难度。整套机构的零件全部采用FDM3D打印工艺适配设计，所有壁厚都设置在2mm以上，受力部位的安装柱做了加厚处理，避免打印件受力开裂，零件之间的配合间隙预留了0.2mm的打印公差，常规精度的桌面级FDM打印机打印完成后，不需要做二次打磨就能完成装配，旋转部位的轴孔配合预留了润滑脂填充空间，长期转动也不会出现卡顿磨损的问题。

　　从外形尺寸来看，整套旋转底座的直径控制在120mm左右，整体高度不超过80mm，加上上部机械臂结构后整体作业半径可以覆盖200mm范围，不会占用过多桌面空间，适合放在实验室桌面、个人工作室工作台等空间有限的场景使用。设计过程中特意规避了需要金属切削加工的零件，所有结构件都可以通过3D打印制作，标准件只需要用到常规的螺栓、轴承以及同步带，采购成本低，装配门槛不高，适合学生做机器人课程设计、个人爱好者做自动化小项目二次开发使用。

　　旋转平台的上部预留了通用的安装孔位，可以直接加装小型夹爪、吸盘、视觉摄像头等末端执行器，不需要重新设计转接法兰，拓展性较强，步进电机的走线从基座中心的过线孔穿出，转动过程中不会出现线缆缠绕的问题，整套机构的重心落在底座中心位置，即使搭载100g以内的末端负载，高速旋转时也不会出现倾覆问题。在实际测试过程中，这套结构搭配常规的步进电机驱动板，可以实现0.1度级别的定位精度，重复定位误差不超过0.2度，完全满足桌面级轻载作业的精度要求，同步带传动的结构也能吸收部分转动冲击，避免硬连接导致的电机堵转损坏，基座底部预留了走线槽，驱动板和供电线路可以隐藏在基座下方，整体外观整洁，不会出现线路杂乱的问题。
