适配二极管激光模块的大行程简易激光雕刻设备

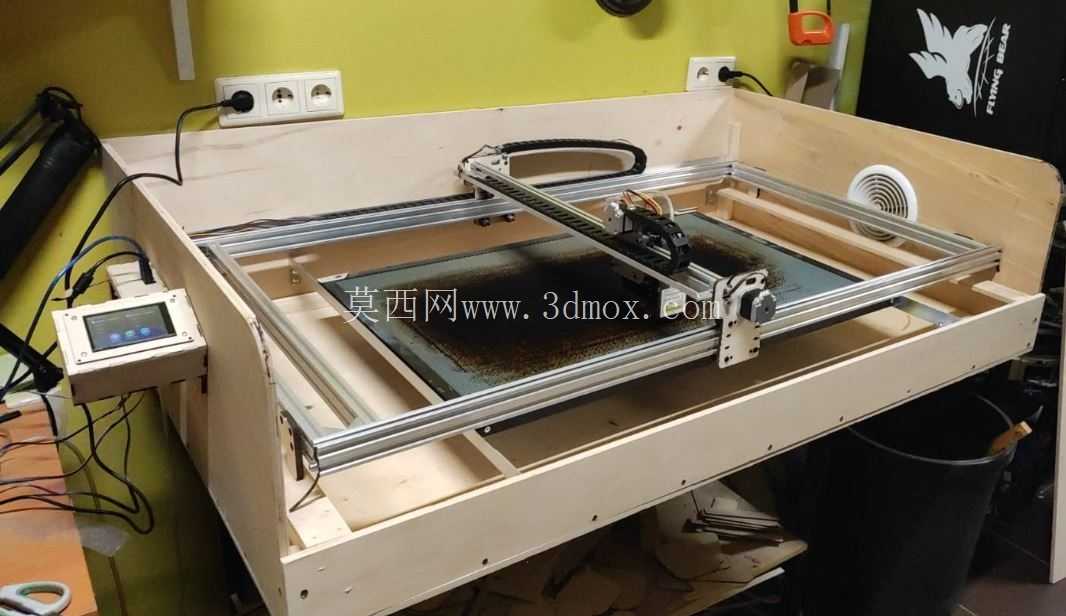

这款激光雕刻设备的核心设计定位，是面向个人工作室、小型加工坊的轻量化非金属加工场景，可覆盖亚克力薄板切割、木质标牌刻字、皮革表面打标、纸质模板镂空等常见加工需求，相比工业级大幅面激光设备，它的结构更简单、搭建维护成本更低，同时预留了足够的加工行程，能满足多数小批量定制加工的尺寸要求。设备整体采用2040工业铝型材搭建主体框架，这种型材的槽道标准统一，不需要复杂的焊接或机加工工序，仅依靠标准T型螺栓、角件就能完成整机组装，后期如果需要拓展行程、加装辅助配件，也可以直接在型材槽道上固定安装位，不需要对主体结构做破坏性改动。框架的拼接精度控制在0.2mm以内，能保证运动轴运行时的直线度，避免雕刻过程中出现轨迹偏移、刻线深浅不均的问题。

设备的运动控制核心选用MKS DLC32控制板，这款控制板针对小型激光雕刻设备做了专门的固件适配，支持离线运行、WiFi传输加工文件，不需要全程连接电脑就能完成加工任务，对加工场地的设备配套要求更低。驱动部分搭配NEMA17规格的42步进电机，配合同步带传动结构，能实现0.1mm的运动定位精度，既可以满足精细雕刻的分辨率要求，也能在薄板切割时保持足够的走刀稳定性，不会因为高速运动出现丢步、错位的问题。传动结构的张紧机构做了外露式设计，日常使用中如果同步带出现松弛，不需要拆解设备外壳，直接调整张紧螺栓就能恢复传动精度，维护操作十分便捷。

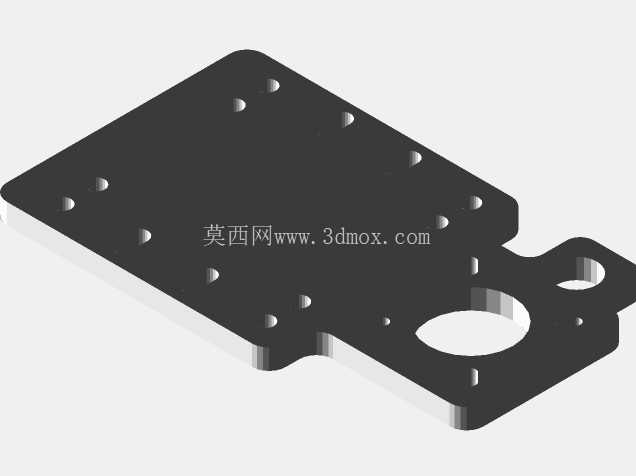

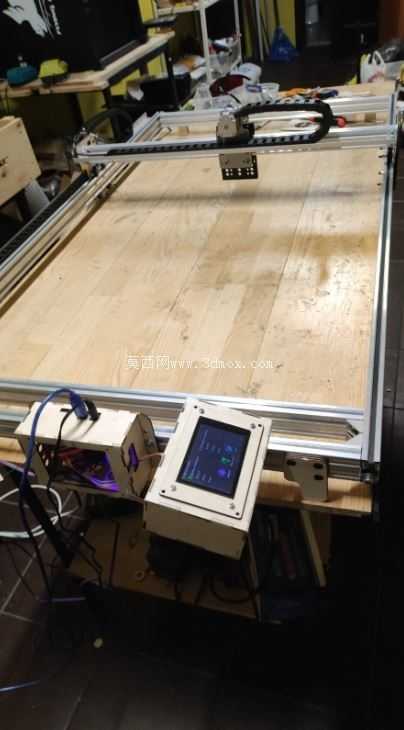

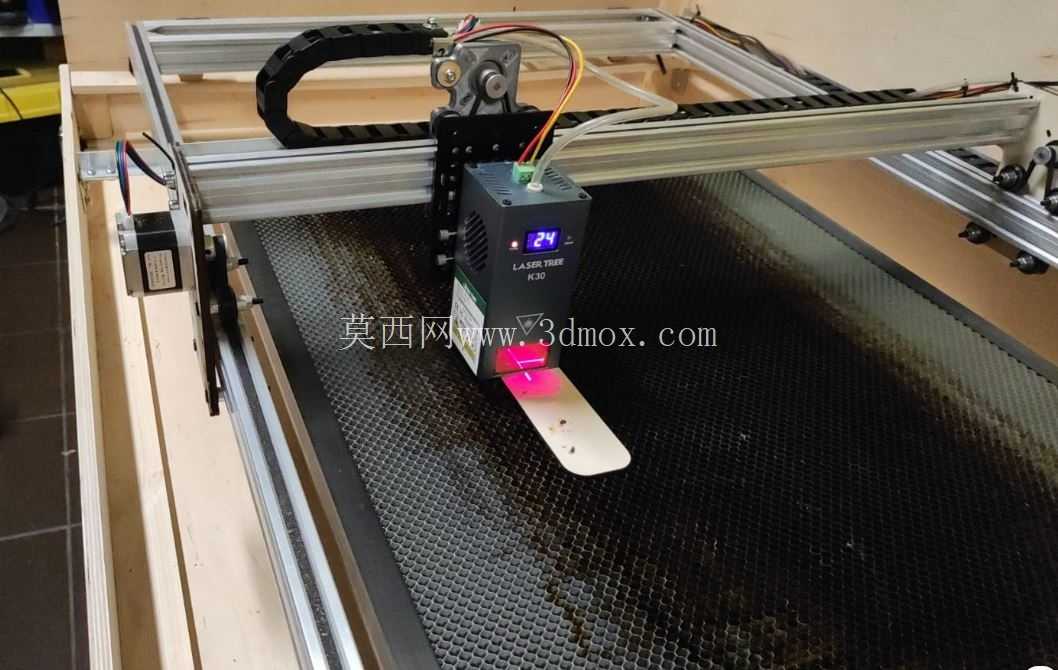

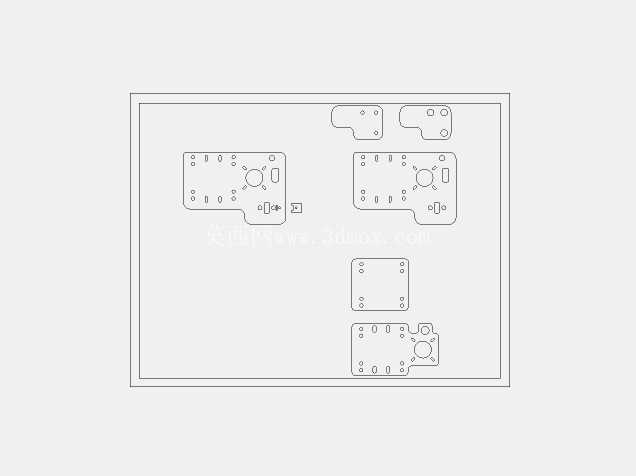

激光模块的安装位是专门为Lasertree K30二极管激光模块设计的，安装孔位、散热预留空间都和该模块完全匹配，不需要额外做转接板就能直接固定。模块安装座采用沉孔设计，固定后激光头的端面和加工平面保持平行，能保证整个加工幅面内的激光焦点高度一致，避免出现边缘区域雕刻深度不足、切割不透的问题。设备的有效工作区域为1200x600mm，这个尺寸边界刚好能覆盖常见的A0幅面板材、整张大尺寸亚克力板的加工需求，相比市面上常见的小型桌面雕刻机，它的长轴行程提升了一倍以上，可以加工更长尺寸的工件，比如长条木质标识、整卷皮革的连续打标，不需要多次拼接工件位置，能减少拼接带来的对位误差。

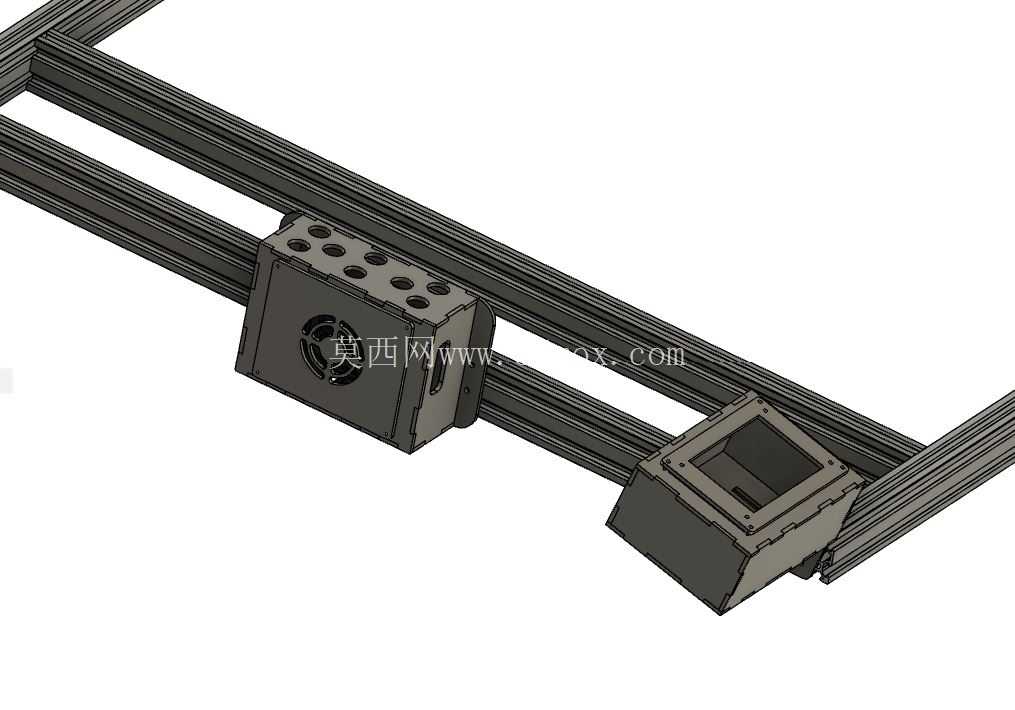

设计过程中特意简化了不必要的结构部件，整机没有采用复杂的钣金外壳，所有电气元件都可以直接固定在铝型材框架的预留槽位上，既减轻了设备整体重量，也方便后期排查线路故障、更换易损配件。激光头的Z轴调节结构采用手动滑台设计，调节行程有40mm，足够兼容不同厚度的加工材料，调节时带有刻度标识，可以精准控制焦点高度，不需要反复试刻找焦点。设备的走线全部沿铝型材槽道布置，用线槽固定后不会和运动部件产生干涉，长时间运行也不会出现线路磨损、拉扯断裂的问题。

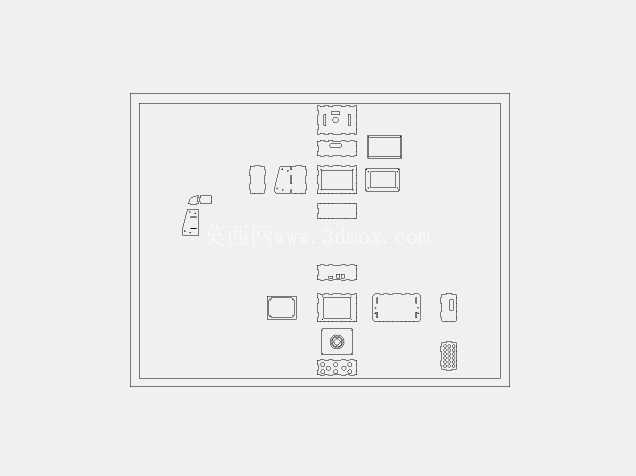

从实际使用的角度看，这款设备的结构设计充分考虑了DIY搭建和后期维护的便利性，所有零部件都是市面上容易采购的标准件，不需要定制特殊加工件，即使是没有太多机械组装经验的用户，也能按照装配关系完成整机组装。加工时的运动速度可以根据材料特性调整，雕刻模式下最高运行速度可达6000mm/min，切割模式下针对3mm厚的椴木层板，可以用较低的走刀速度实现一次切透，加工边缘的炭化程度控制在合理范围内，不需要过多的后期打磨处理。框架底部预留了脚轮安装位，如果需要经常移动设备，可以加装万向脚轮，不需要额外改造底部结构。整体结构的刚性经过校核，在高速运动过程中不会出现明显的共振，能保证雕刻线条的边缘平滑，没有锯齿状波纹，满足常规文创产品、定制小零件的加工精度要求。
