紧凑型USB3.0转千兆以太网转换器结构设计

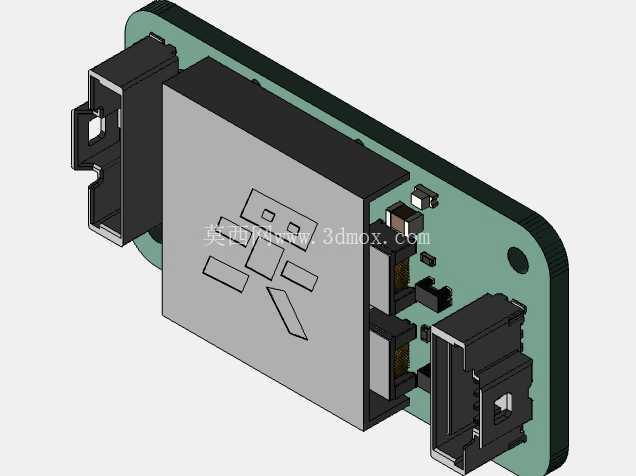

　　在无人机机载设备、小型移动机器人这类对安装空间、设备自重有严苛限制的应用场景里，传统体积偏大的USB转网口设备往往无法适配，不仅会挤占核心计算模块、传感模块的安装空间，额外的结构凸起还可能在设备运动过程中产生剐蹭风险，甚至影响整机的重心配平。这款USB转以太网转换模块的设计，从立项之初就瞄准了这类受限空间的使用需求，所有结构布局都围绕紧凑、耐用来推进。从结构布局来看，模块采用PCB板载集成的设计思路，将USB3.0接口、RJ45以太网接口分别布置在PCB的两个相邻侧边，接口位置做了局部的结构加强处理，避免频繁插拔过程中接口焊盘受力脱落，提升设备在振动场景下的连接可靠性。

　　屏蔽罩采用冲压成型的金属材质，直接覆盖在核心转换芯片区域，一方面可以隔绝外部电磁干扰对千兆网络信号传输的影响，另一方面金属屏蔽罩和PCB之间通过焊盘直接接地，也能提升模块自身的静电防护能力，避免插拔过程中的静电击穿核心芯片。PCB的边缘预留了两个对称的安装孔位，安装孔位做了非金属化处理，用户可以通过M2规格的螺丝直接将模块固定在设备内部的安装立柱上，不需要额外设计转接固定支架，进一步压缩安装所需的空间。模块的整体厚度控制在较低水平，安装后不会在设备内部形成过高的凸起，能够适配夹层式的设备内部布局，比如无人机机身的夹层空间、机器人关节处的狭小控制仓都可以直接安装使用。

　　从功能实现层面，这款模块支持USB3.0协议到10/100/1000M自适应以太网的协议转换，不需要额外外接供电，直接通过USB接口取电即可工作，能够为没有板载网口的嵌入式计算模块提供稳定的有线网络连接，相比无线网络连接，有线千兆网络的传输延迟更低、抗干扰能力更强，适合无人机图传数据回传、机器人多设备组网通讯这类对网络稳定性要求高的场景。在结构细节处理上，接口的插拔导向做了优化，RJ45接口的弹片采用高弹性磷铜材质，多次插拔后依然能保持稳定的接触压力，USB接口的金属外壳做了加厚处理，能够承受更大的插拔侧向力，避免日常使用过程中接口损坏。

　　PCB的边缘做了圆角处理，避免安装过程中尖锐的板边划伤设备内部的线材或者其他模块，屏蔽罩的表面做了哑光导电氧化处理，既可以提升金属表面的抗腐蚀能力，也不会因为表面反光影响设备内部其他光学传感器的正常工作。考虑到部分应用场景中设备会存在持续的振动，模块上所有的贴片元器件都采用了点胶加固处理，核心芯片位置和屏蔽罩之间预留了导热垫的安装空间，用户可以根据自身的散热需求添加导热垫，将芯片工作产生的热量通过金属屏蔽罩传导出去，保证长时间高负载网络传输下的工作稳定性。安装孔位的位置经过反复校核，既不会和板上的元器件产生干涉，也能保证固定后整个模块的受力均匀，不会因为螺丝锁紧的应力导致PCB板变形，影响板上元器件的焊接可靠性。模块的接口伸出长度经过严格控制，安装后接口端面和设备外壳的开口位置可以完美齐平，不会出现接口内陷或者外凸过多的问题，兼顾了结构美观和使用便利性。
